路灯控制器的设计路灯控制器的设计是为了实现对路灯的自动化控制,能够根据不同的场景需求和时间要求,自动调节路灯的亮度和开关状态,从而达到节约能源和提高路灯使用寿命的目的。
本文将从硬件设计和软件设计两个方面进行路灯控制器的详细设计。
1.硬件设计1.1.功能模块设计感应模块主要用于感应周边环境的亮度和车辆行驶情况,可以通过光敏传感器感应周围环境的亮度,通过雷达传感器感应车辆行驶情况。
亮度调节模块可以根据感应模块获取的亮度信息,通过PWM技术来控制路灯的亮度,实现智能调光功能。
时间控制模块用于设置和控制路灯的开关时间,可以根据需求设置每天的开关时间段。
通信模块可以通过无线通信技术,实现与云端或地面设备的远程通信,实现集中管理和监控。
1.2.硬件电路设计根据上述功能模块的需求,硬件电路设计需要包括微控制器、传感器、PWM模块、时钟模块、无线通信模块等。
微控制器是整个电路的核心,负责控制各个模块的工作,可以选择具有较高计算能力和丰富接口资源的单片机。
传感器需要选择适合于感应模块的光敏传感器和雷达传感器,以及其他可能需要的传感器。
PWM模块需要根据路灯亮度调节的需求,选择合适的PWM芯片或芯片组,用于控制路灯的亮度。
时钟模块可以选择实时时钟芯片,用于控制路灯的开关时间。
无线通信模块可以选择Wi-Fi模块、蓝牙模块或其他具有远程通信功能的无线模块。
2.软件设计2.1.系统架构设计软件设计需要考虑系统的可扩展性和实时性。
可以采用多任务调度的方式,将每个模块的功能放在不同的任务中实现。
系统架构设计可以分为感应任务、控制任务和通信任务。
感应任务负责采集传感器数据,如环境亮度和车辆行驶情况等。
控制任务根据感应任务获取的数据,并根据设定的算法进行开关控制和亮度调节。
通信任务负责与云端或地面设备进行通信,将路灯的状态和数据传输到远程端。
2.2.算法设计控制任务中的算法设计主要包括开关控制算法和亮度调节算法。
开关控制算法可以根据感应任务获取的车辆行驶情况和开关时间进行判断,从而决定路灯的开关状态。
智能路灯控制系统设计毕业设计智能路灯控制系统设计——毕业设计一、课题背景随着城市的不断发展和智能化的进步,传统路灯系统已经不能满足人们的需求。
智能路灯控制系统可以通过智能化的技术手段,对路灯进行智能化的管理和控制,实现路灯的智能化,提高路灯的使用效率,同时也为城市节能减排做出了积极的贡献。
因此,设计一套可靠性高、易于操作、具有智能化管理和控制功能的智能路灯控制系统成为当今的热门课题。
二、设计思路本次毕业设计的智能路灯控制系统主要包括智能控制器、路灯控制中心和手机App三个部分。
具体实现方式如下:1.智能控制器:智能控制器使用单片机(MCU)和无线通讯模块组成,通过感应器检测环境光强度、路灯实际功率和亮度,并实时反馈传感器数据到路灯控制中心。
控制器安装在路灯杆上,通过网络通讯可以与路灯控制中心实现实时通讯。
2.路灯控制中心:路灯控制中心是智能路灯系统的核心部分,由服务器和数据库组成,实现对智能控制器、路灯和App的智能管理和监控。
路灯控制中心可以对路灯进行智能化管理,如控制路灯的开关、设置灯光亮度等,同时具备实时监控路灯的工作状态,当路灯损坏时,可以及时进行维修和更换,避免路灯故障对城市安全带来的影响。
3.手机App:智能路灯控制系统提供了手机App,用户可以通过手机App对路灯进行管理和控制,例如通过App对路灯开关进行控制、调整灯光亮度等,用户还可以通过App监控路灯的工作状态和及时反馈意见。
三、技术实现方案1.硬件设计:将传感器等硬件设备与单片机(MCU)相连,通过编写程序实现路灯的智能管理和控制。
2.通信技术:选择物联网通信技术,采用GPRS、WiFi等网络通讯技术,通过路灯控制中心实现智能管理和监控。
3.软件设计:采用云计算技术,实现路灯的实时监控和远程操作,使用Web接口和App接口等软件技术,与MCU设备通信协议进行通讯。
四、实验结果及分析本次毕业设计成功实现了一套三部分智能路灯控制系统,实现了路灯的智能化管理和控制,减少了能源的浪费,大大提高路灯的使用效率,为城市的节能减排做出了积极贡献。
LED智能路灯控制系统设计近年来,随着智能科技的快速发展,智能路灯控制系统成为了城市建设中亟需解决的问题之一、传统的路灯控制系统存在着能耗高、管理不便等问题,而LED智能路灯控制系统则可以通过智能化的管理和控制方式,有效解决这些问题。
本文将对LED智能路灯控制系统的设计进行详细介绍。
一、系统设计目标1.节能降耗:通过合理的控制策略,减少能源的消耗,提高路灯的能效。
2.智能管理:实现对路灯的智能化管理,包括远程监控、故障报警、维修管理等。
3.环境友好:在设计过程中,考虑环境保护问题,减少对环境的污染。
二、系统组成1.智能控制器:通过控制器,实现对路灯的开关、亮度、时间等参数的设置和调节。
智能控制器还可以实现对路灯的自动感应控制,根据光线的强度和环境变化,自动调整亮度。
2.传感器:通过传感器获取路灯周围的环境信息,如光线的强度、温度、湿度等,将这些信息传输到智能控制器中,根据这些信息制定合理的控制策略。
3.通信网络:通过无线通信模块,实现智能控制器和上位机的数据传输。
数据传输可以采用WiFi、4G等通信方式,实现远程监控和管理。
4.上位机:上位机通过与智能控制器的通信模块进行数据交互,实现对路灯的远程监控、设置和管理。
上位机还可以对系统的运行情况进行统计和分析,为决策者提供数据支持。
三、系统工作流程1.感应环境:通过传感器感知周围环境的变化,包括光线、温度、湿度等方面。
2.数据传输:将感知到的环境信息通过无线通信模块传输到智能控制器中。
3.控制策略制定:智能控制器根据收集到的环境信息,结合预设的控制策略,制定最佳的路灯控制策略。
4.执行控制:根据制定的控制策略,智能控制器控制路灯的开关、亮度、时间等参数。
5.上位机监控:系统管理员通过上位机对智能路灯控制系统进行远程监控,包括路灯的开关状态、亮度、故障报警等。
四、系统的优势1.节能降耗:通过智能控制策略,实现对路灯的精细化控制,减少能源的浪费。
同时,LED路灯本身具有能效高、寿命长等特点,进一步提高能源的利用效率。

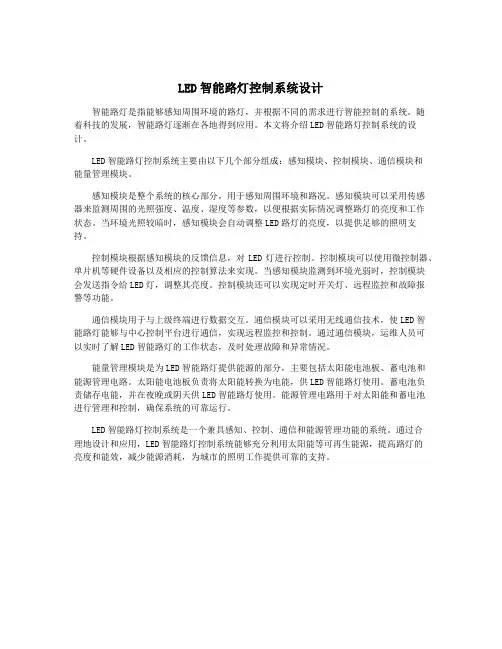

LED智能路灯控制系统设计智能路灯是指能够感知周围环境的路灯,并根据不同的需求进行智能控制的系统。
随着科技的发展,智能路灯逐渐在各地得到应用。
本文将介绍LED智能路灯控制系统的设计。
LED智能路灯控制系统主要由以下几个部分组成:感知模块、控制模块、通信模块和能量管理模块。
感知模块是整个系统的核心部分,用于感知周围环境和路况。
感知模块可以采用传感器来监测周围的光照强度、温度、湿度等参数,以便根据实际情况调整路灯的亮度和工作状态。
当环境光照较暗时,感知模块会自动调整LED路灯的亮度,以提供足够的照明支持。
控制模块根据感知模块的反馈信息,对LED灯进行控制。
控制模块可以使用微控制器、单片机等硬件设备以及相应的控制算法来实现。
当感知模块监测到环境光弱时,控制模块会发送指令给LED灯,调整其亮度。
控制模块还可以实现定时开关灯、远程监控和故障报警等功能。
通信模块用于与上级终端进行数据交互。
通信模块可以采用无线通信技术,使LED智能路灯能够与中心控制平台进行通信,实现远程监控和控制。
通过通信模块,运维人员可以实时了解LED智能路灯的工作状态,及时处理故障和异常情况。
能量管理模块是为LED智能路灯提供能源的部分,主要包括太阳能电池板、蓄电池和能源管理电路。
太阳能电池板负责将太阳能转换为电能,供LED智能路灯使用。
蓄电池负责储存电能,并在夜晚或阴天供LED智能路灯使用。
能源管理电路用于对太阳能和蓄电池进行管理和控制,确保系统的可靠运行。
LED智能路灯控制系统是一个兼具感知、控制、通信和能源管理功能的系统。
通过合理地设计和应用,LED智能路灯控制系统能够充分利用太阳能等可再生能源,提高路灯的亮度和能效,减少能源消耗,为城市的照明工作提供可靠的支持。
路灯控制器的设计路灯控制器是一种用于控制路灯的装置,能够实现对路灯的开关、亮度和时间的精确控制。
设计一款高效可靠的路灯控制器,能够提高路灯的使用寿命、节约能源、减少维护成本,并且方便日常管理,是城市建设和管理的重要一环。
首先,路灯控制器的设计应具备高度可靠性和稳定性。
作为城市道路照明系统的一部分,路灯控制器需要经受各种恶劣的环境条件,如高温、低温、潮湿等,因此,在设计中应充分考虑防水、防尘、防雷击等功能。
控制器的硬件和软件应具有良好的抗干扰能力,能够稳定地工作在各种环境条件下。
其次,路灯控制器的设计应具有高效性。
路灯控制器应通过传感器实时感知周围环境情况,根据光线强度、天气状况等参数,自动调节路灯的亮度。
在晚上人流量较少的时候,可将亮度调低,以节省能源。
另外,路灯控制器应支持远程监控和操作,使得相关部门能够随时随地监控路灯的工作情况,并能对其进行及时的调整和维护。
第三,路灯控制器的设计应具备良好的人性化功能。
路灯控制器应能够根据时间表自动控制灯光开关,同时也应提供手动开关功能,以便应对特殊情况。
控制器的界面应简洁明了,易于操作。
同时,可以在控制器的界面上设置灯光亮度、灯杆序号等信息,方便管理人员对路灯进行标记和管理。
此外,路灯控制器的设计还应考虑节能功能。
通过对路灯控制器的设计,可以实现合理分组控制,使得灯光只在需要照明的区域亮起。
此外,路灯控制器还可以利用光敏传感器感知光照强度,根据实际需要调整路灯的亮度,避免过度照明,从而节约能源。
最后,在路灯控制器的设计中,还应考虑其他附加功能的加入。
例如,可以利用定位系统,对路灯控制器进行追踪和监控,以便管理部门对路灯进行定位和维护。
另外,也可以考虑添加人车检测传感器,通过感知车辆和行人的信息,根据需求灵活调整路灯亮灭的时间和亮度的大小。
在总结上述内容后,可以得出一款高效可靠的路灯控制器的设计方案。
这款路灯控制器不仅具备高度可靠性和稳定性,能够适应各种恶劣环境,还具有高效性和人性化功能,能够根据实际需要进行灵活控制。
LED智能路灯控制系统设计随着城市化进程的不断加快,城市道路越来越多,路灯数量也日益增加。
传统路灯存在能耗高、寿命短、维护管理成本高等问题,而LED路灯以较低的能耗、较长的寿命、较低的维护成本等诸多优点逐渐取代了传统路灯成为主流选择。
在此基础上,智能路灯控制系统的出现不仅能更大程度地发挥LED路灯的优势,提高城市路灯的使用效率,同时可以更好地满足人们在生活中的需求。
本文将介绍LED智能路灯控制系统的设计思路和实现方法。
一、系统设计思路1. 系统架构设计本系统采用集中与分布相结合的系统架构。
通过将LED灯路灯控制器、数据采集中心与互联网技术相结合,把所有的灯控制器连接至一个控制中心,通过分布在各个控制器上的传感器、通信模块等实现灯控器的实时状态采集和控制命令的下发。
2. 控制方式通过对人们对道路照明的需求进行统计分析,本系统采用以下三种控制方式:传感器控制当传感器检测到周围照度低于设置的亮度值时,自动打开路灯;当检测到周围照度高于预设亮度值时,则关闭路灯。
此种方式可以根据环境光线的变化自动进行调节,避免路灯一直开启,浪费能源。
手动控制用户可以通过手机App或者有线手动开启或关闭路灯。
预定时间控制利用时钟芯片,可以通过程序对路灯控制器的开关时间进行预定,定时开启或关闭路灯。
3. 通信方式本系统采用ZigBee协议或LTE/NB-IoT无线通信方式,实现灯控器与数据采集中心之间的通信。
4. 智能算法为提高路灯的使用效率,本系统采用了人工智能算法。
通过累积历史数据,以及路灯自身的状态、环境变量等信息,实现对路灯的智能控制,达到自适应、无需手动干预的控制效果。
例如对于相邻两个路段,当一个路段获得了最大亮度值,而另一个路段获得了最小亮度值时,系统会选择将光源的能量转移到那个最小的路段,以最小的能耗来达到最大的亮度的目标,节省能源、降低成本。
二、系统实现方法本系统是利用单片机进行硬件控制的,同时实现网络通讯,云存储,无线远程控制等功能。

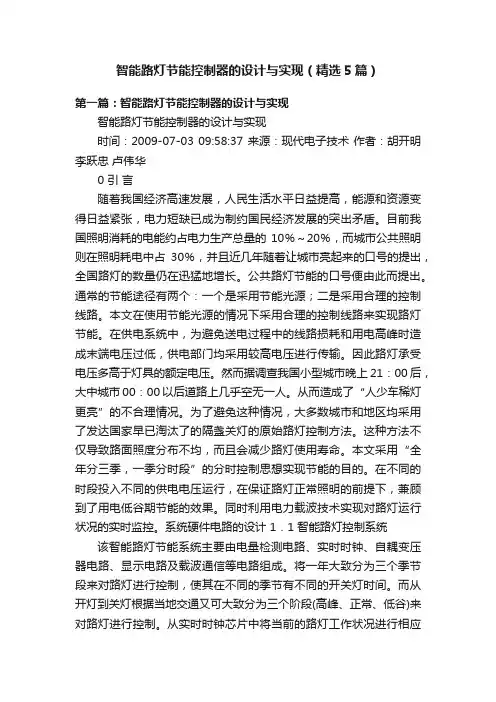

智能路灯节能控制器的设计与实现(精选5篇)第一篇:智能路灯节能控制器的设计与实现智能路灯节能控制器的设计与实现时间:2009-07-03 09:58:37 来源:现代电子技术作者:胡开明李跃忠卢伟华0 引言随着我国经济高速发展,人民生活水平日益提高,能源和资源变得日益紧张,电力短缺已成为制约国民经济发展的突出矛盾。
目前我国照明消耗的电能约占电力生产总量的10%~20%,而城市公共照明则在照明耗电中占30%,并且近几年随着让城市亮起来的口号的提出,全国路灯的数量仍在迅猛地增长。
公共路灯节能的口号便由此而提出。
通常的节能途径有两个:一个是采用节能光源;二是采用合理的控制线路。
本文在使用节能光源的情况下采用合理的控制线路来实现路灯节能。
在供电系统中,为避免送电过程中的线路损耗和用电高峰时造成末端电压过低,供电部门均采用较高电压进行传输。
因此路灯承受电压多高于灯具的额定电压。
然而据调查我国小型城市晚上21:00后,大中城市00:00以后道路上几乎空无一人。
从而造成了“人少车稀灯更亮”的不合理情况。
为了避免这种情况,大多数城市和地区均采用了发达国家早已淘汰了的隔盏关灯的原始路灯控制方法。
这种方法不仅导致路面照度分布不均,而且会减少路灯使用寿命。
本文采用“全年分三季,一季分时段”的分时控制思想实现节能的目的。
在不同的时段投入不同的供电电压运行,在保证路灯正常照明的前提下,兼顾到了用电低谷期节能的效果。
同时利用电力载波技术实现对路灯运行状况的实时监控。
系统硬件电路的设计 1.1 智能路灯控制系统该智能路灯节能系统主要由电量检测电路、实时时钟、自耦变压器电路、显示电路及载波通信等电路组成。
将一年大致分为三个季节段来对路灯进行控制,使其在不同的季节有不同的开关灯时间。
而从开灯到关灯根据当地交通又可大致分为三个阶段(高峰、正常、低谷)来对路灯进行控制。
从实时时钟芯片中将当前的路灯工作状况进行相应的归类,由单片机输出控制接触器的线圈的断合,而其触点的输出分别控制自耦变压器的三个触头,对应着四个档位,每个档位对应着相应的路灯电压。

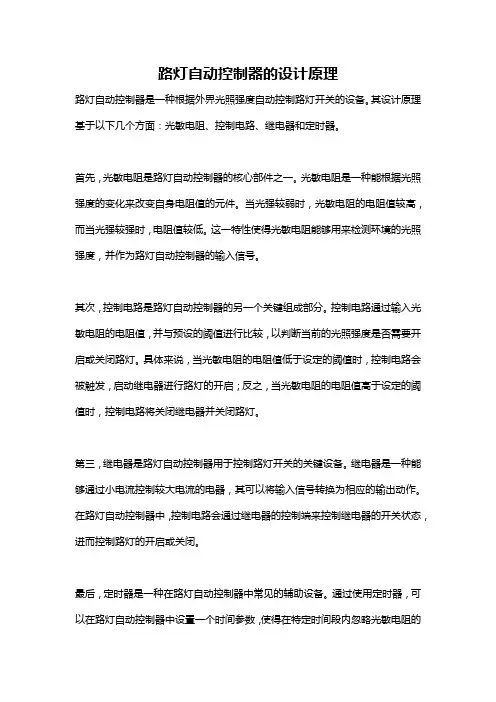

路灯自动控制器的设计原理路灯自动控制器是一种根据外界光照强度自动控制路灯开关的设备。
其设计原理基于以下几个方面:光敏电阻、控制电路、继电器和定时器。
首先,光敏电阻是路灯自动控制器的核心部件之一。
光敏电阻是一种能根据光照强度的变化来改变自身电阻值的元件。
当光强较弱时,光敏电阻的电阻值较高,而当光强较强时,电阻值较低。
这一特性使得光敏电阻能够用来检测环境的光照强度,并作为路灯自动控制器的输入信号。
其次,控制电路是路灯自动控制器的另一个关键组成部分。
控制电路通过输入光敏电阻的电阻值,并与预设的阈值进行比较,以判断当前的光照强度是否需要开启或关闭路灯。
具体来说,当光敏电阻的电阻值低于设定的阈值时,控制电路会被触发,启动继电器进行路灯的开启;反之,当光敏电阻的电阻值高于设定的阈值时,控制电路将关闭继电器并关闭路灯。
第三,继电器是路灯自动控制器用于控制路灯开关的关键设备。
继电器是一种能够通过小电流控制较大电流的电器,其可以将输入信号转换为相应的输出动作。
在路灯自动控制器中,控制电路会通过继电器的控制端来控制继电器的开关状态,进而控制路灯的开启或关闭。
最后,定时器是一种在路灯自动控制器中常见的辅助设备。
通过使用定时器,可以在路灯自动控制器中设置一个时间参数,使得在特定时间段内忽略光敏电阻的输入信号,以实现固定时间开关路灯的功能。
例如,可以通过定时器设置路灯在晚上特定的时间段内始终保持开启或关闭,而不受光敏电阻输入信号的影响。
综上所述,路灯自动控制器的设计原理主要包括光敏电阻的检测光照强度、控制电路的判断和控制、继电器的开关操作以及可选的定时器功能。
通过这些设计原理,路灯自动控制器能够根据环境光照的变化自动调节路灯的亮灭,实现节能、智能化的路灯控制效果。
智能路灯控制系统设计方案设计方案:1. 系统结构设计:- 路灯感应模块:通过光敏传感器感知周围环境光照强度,根据设定的阈值来判断是否需要开启路灯。
- 控制模块:负责接收路灯感应模块的信号,并进行处理控制,控制路灯的开关状态。
- 通信模块:负责与中心服务器进行通信,接收服务器发送的控制指令,并将路灯的状态和数据上报给服务器。
- 中心服务器:负责接收和处理路灯控制模块上传的数据,根据数据分析统计路灯使用情况,向控制模块发送指令实现集中管理。
2. 功能设计:- 光敏感应控制:路灯感应模块根据光敏传感器感知到的环境光照强度来判断是否需要开启灯光。
- 定时控制:设定路灯的开关时间,根据时间自动开启或关闭路灯。
- 节能模式:根据路灯使用情况和环境光照强度动态调整灯光亮度,实现节能效果。
- 异常监测:监测路灯的工作状态,如灯泡是否损坏、线路是否有故障等,及时发出警报并通知维修人员。
3. 技术选型:- 光敏传感器:选择高灵敏度的光敏传感器,能够准确感知到周围的光照强度。
- 控制模块:选择高性能的嵌入式开发板,如Arduino、Raspberry Pi等,具备较强的计算和控制能力。
- 通信模块:选择网络通信模块,如GPRS、NB-IoT等,实现与中心服务器的数据传输。
- 中心服务器:选择稳定可靠的服务器,具备存储和处理大量数据的能力,能够实现对路灯系统的集中管理和控制。
4. 系统流程设计:- 路灯感应模块不断感知周围的环境光照强度。
- 当环境光照强度低于设定的阈值时,感应模块发送信号给控制模块。
- 控制模块接收到信号后判断是否需要开启灯光,并控制路灯的开关状态。
- 控制模块将路灯的状态和数据通过通信模块上传到中心服务器。
- 中心服务器接收到数据后进行分析统计,并根据需要发送控制指令给控制模块。
- 控制模块接收到指令后执行相应的操作,如调整灯光亮度。
- 中心服务器实时监测路灯的工作状态,发现异常情况时及时报警并通知维修人员。
LED智能路灯控制系统设计
引言:
随着科技的不断进步,智能化已经在我们的日常生活中得到广泛应用。
在这个背景下,智能路灯控制系统应运而生。
智能路灯控制系统利用先进的传感器、通信技术和控制算法,实现路灯的自动亮度调节和远程监控,能够提高路灯的能效和服务水平,降低能源消耗和
维护成本。
本文将介绍一个基于LED智能路灯控制系统的设计。
一、设计目标:
1. 实现路灯亮度的自动调节功能,能够根据环境光照强度的变化来控制路灯的亮度,以节省能源。
2. 实现路灯故障检测和远程监控功能,及时发现故障并进行维护,提高路灯的服务
水平。
3. 降低路灯的维护成本,延长路灯的使用寿命。
二、系统组成:
1. 单个LED路灯节点:每个LED路灯节点都具备独立的亮度调节功能,并且能够通过无线通讯方式与主控制器进行通讯。
2. 主控制器:负责接收从路灯节点传回的数据,进行路灯亮度的调度管理,并且负
责监控路灯的运行状态和进行故障检测。
3. 云平台:通过云平台可以实现对全部路灯的集中管理和远程监控。
四、设计难点:
1. 路灯节点的设计:路灯节点需要具备高灵敏度的光敏传感器和可靠的无线通讯模块,并且要能够在夜间进行能量收集以保证自身供电。
2. 主控制器的设计:主控制器需要能够实时接收和处理路灯节点的数据,并根据需
求进行亮度调度管理。
主控制器还需要具备故障检测和远程通讯功能。
3. 数据传输和安全性:路灯节点和主控制器之间的数据传输需要保证可靠性,并且
要考虑数据加密和安全性。

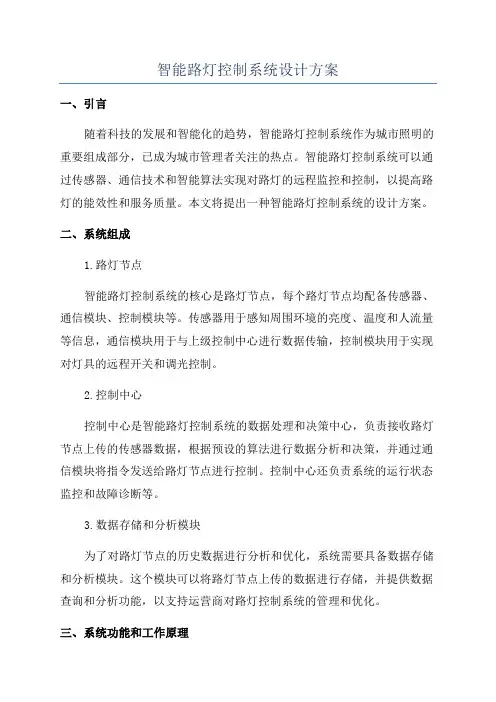

智能路灯控制系统设计方案一、引言随着科技的发展和智能化的趋势,智能路灯控制系统作为城市照明的重要组成部分,已成为城市管理者关注的热点。
智能路灯控制系统可以通过传感器、通信技术和智能算法实现对路灯的远程监控和控制,以提高路灯的能效性和服务质量。
本文将提出一种智能路灯控制系统的设计方案。
二、系统组成1.路灯节点智能路灯控制系统的核心是路灯节点,每个路灯节点均配备传感器、通信模块、控制模块等。
传感器用于感知周围环境的亮度、温度和人流量等信息,通信模块用于与上级控制中心进行数据传输,控制模块用于实现对灯具的远程开关和调光控制。
2.控制中心控制中心是智能路灯控制系统的数据处理和决策中心,负责接收路灯节点上传的传感器数据,根据预设的算法进行数据分析和决策,并通过通信模块将指令发送给路灯节点进行控制。
控制中心还负责系统的运行状态监控和故障诊断等。
3.数据存储和分析模块为了对路灯节点的历史数据进行分析和优化,系统需要具备数据存储和分析模块。
这个模块可以将路灯节点上传的数据进行存储,并提供数据查询和分析功能,以支持运营商对路灯控制系统的管理和优化。
三、系统功能和工作原理1.自动调光2.远程开关3.故障检测和报警四、系统优势1.能源节约:智能路灯控制系统可以根据实际需要调光,节约能源。
可以根据时间表和环境条件进行远程开关,减少不必要的能源消耗。
2.系统管理便捷:智能路灯控制系统可以实现对路灯节点的远程监控和控制,运维人员无需上门维修和调控,大大提高了管理效率。
3.数据分析优化:智能路灯控制系统可以通过对历史数据的分析优化路灯亮度调节策略,并预测路灯维护周期和寿命,提高路灯的使用寿命和运行效率。
五、系统实施和应用智能路灯控制系统可以根据具体的场景和需求进行实施和应用。
首先需要对路灯进行节点改造和设备安装,确保每个路灯节点都具备传感器、通信模块和控制模块。
然后,需要搭建控制中心和数据存储和分析模块,实现数据的采集、处理和决策。
自控路灯的设计报告一. 设计要求设计一个路灯自动控制开关电路,用光敏传感器实现自控,能在天黑时自动点亮路灯,天亮后又自动关灯。
控制电路用电池供电,熄灯后电路耗电小。
(1).利用光敏三极管作为光敏传感器,555作为滞后比较器来设计电路。
(2).当光线强到一定程度时,555的输出发生跳变,当光线暗到一定程度时,555 的输出也要发生跳变。
二.设计的作用、目的自动控制开关路灯电路,用光敏传感器实现自控,能在天黑时自动点亮路灯,天亮后又自动关灯。
通过自动控制路灯电路有效的节约了能源,减少了人力和物力的浪费。
三.设计的具体实现1. 系统概述1.设计思想就是通过光敏三极管的特性,利用555定时器构成的施密特触发器来控制继电器的关断与闭合,使路灯亮灭。
施密特触发器是一种整形电路,它能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。
与普通触发器相比,它有以下特点:(1)具有两个稳定的状态,但没有记忆作用,输出状态需要相应的输入电压来维持。
(2)属于电平触发,能对变化缓慢的输入信号作出响应,只要输入信号达到某一额定值,输出即发生翻转。
(3)具有回差特性,电路对从低电平上升和从高电平下降的输入信号具有不同的阈值电压,这种回差特性使其具有较强的抗干扰能力。
利用555定时器构成的施密特触发器,当在白天时,输出产生高电平,继电器触点断开,路灯不亮;当在黑夜时,输出产生低电平,继电器触点闭合,路灯亮。
电路组成就是电阻R5、R6,直流电源V3,开关J1组成的电路作为仿光电路。
当J1断开时,相当于白天有光照射;当J1闭合时,相当于黑夜无光照射。
电阻R7、交流电源V2、继电器K1和触点X1组成的电路作为主电路。
三极管VT1、VT2,电阻R1、R2组成的电路作为电子开关。
VT1(采用光敏三极管3DU系列器件)。
由555定时器构成的施密特触发器和电子开关组成的电路作为控制电路。
工作原理:当白天有光照射的情况下,VT1呈低阻(一般为10kΩ)状态,VT2处于正偏状态而饱和导通,管压降只有0.3V左右,使触发器的输出端输出高电平,继电器断开路灯不亮,控制指示灯LED1亮。
一、引言随着城市化进程的加快,路灯照明系统在夜间城市照明中发挥着越来越重要的作用。
传统的路灯照明系统存在能源消耗大、维护成本高、控制方式单一等问题。
为了解决这些问题,本文设计了一种基于单片机的路灯控制器,通过光控、声控、人体感应等多种控制方式,实现对路灯的智能控制,提高照明效率,降低能源消耗。
二、系统设计1. 系统总体方案本系统采用单片机作为核心控制器,结合光敏电阻、声音传感器、人体红外感应模块等传感器,实现对路灯的智能控制。
系统主要由以下几个模块组成:(1)传感器模块:包括光敏电阻、声音传感器、人体红外感应模块等。
(2)单片机控制模块:采用STC89C52单片机作为核心控制器,负责接收传感器模块的信号,并根据预设的控制策略进行控制。
(3)执行模块:包括LED路灯、继电器等,负责根据单片机的控制指令实现路灯的开关和亮度调节。
(4)电源模块:采用太阳能电池板和蓄电池,为系统提供稳定的电源。
2. 系统硬件设计(1)传感器模块:光敏电阻用于检测环境光线强度,声音传感器用于检测周围环境声音,人体红外感应模块用于检测有人经过。
(2)单片机控制模块:STC89C52单片机具有丰富的I/O口、中断、定时器等功能,能够满足系统控制需求。
(3)执行模块:LED路灯具有节能、寿命长、亮度高、响应速度快等优点,适用于路灯照明。
继电器用于控制路灯的开关。
(4)电源模块:太阳能电池板将太阳能转换为电能,蓄电池用于储存电能,为系统提供稳定的电源。
3. 系统软件设计(1)系统初始化:单片机启动后,对各个模块进行初始化,包括I/O口、定时器、中断等。
(2)传感器数据处理:对光敏电阻、声音传感器、人体红外感应模块的信号进行采集和处理,得到相应的状态信息。
(3)控制策略:根据预设的控制策略,对路灯进行控制。
如:当环境光线较弱时,启动路灯;当检测到声音或有人经过时,调节路灯亮度。
(4)数据传输:通过无线通信模块,将路灯状态信息传输到监控中心。
LED智能路灯控制系统设计随着科技的发展,智能化已经渗透到了我们生活的方方面面,智能路灯控制系统作为城市基础设施的一部分也正在逐渐的智能化发展。
LED智能路灯控制系统是通过智能化技术来实现对路灯的远程控制和管理,以提高路灯的能效和使用寿命,减少能源浪费。
本文将对LED智能路灯控制系统进行设计,以提高路灯的智能化管理水平。
一、系统总体设计1. 系统的功能需求(1)远程控制功能:通过网络远程对LED路灯进行开关、亮度和颜色温度的调节。
(2)光感应控制功能:根据周围环境的光照情况,自动调节LED路灯的亮度。
(3)温度感应控制功能:根据LED路灯自身的温度情况,自动调节LED路灯的亮度和散热功能。
(4)故障报警功能:实时监测LED路灯的工作状态,一旦发现故障情况,及时报警并进行修复。
(5)能耗监控功能:对LED路灯的能耗进行实时监控和统计分析,以达到节能减排的目的。
1. 控制器设计:选择高性能的智能化控制器,确保系统的稳定性和可靠性。
2. 光感应器设计:选择灵敏度高、反应快的光感应器,能够准确地感知周围的光照情况。
3. 温度传感器设计:选择高精度的温度传感器,能够实时准确地监测LED路灯的温度情况。
4. 故障监测模块设计:选用高可靠性的故障监测模块,确保LED路灯的故障情况及时报警并进行修复。
5. 能耗监控模块设计:选择高精度的能耗监控模块,实现对LED路灯能耗的实时监控和统计分析。
LED路灯控制系统整体设计原理如下:智能化控制器实现对LED路灯的远程控制,光感应器和温度传感器监测周围环境的光照情况和LED路灯的温度情况,故障监测模块实时监测LED路灯的工作状态,能耗监控模块实现对LED路灯能耗的实时监控和统计分析。
通过上述功能的相互配合,实现LED路灯的智能化管理。
五、系统的优势和应用前景LED智能路灯控制系统的设计,可以提高LED路灯的能效和使用寿命,减少能源浪费,减少人力资源投入,节约维护成本,提高道路照明的品质。
LED路灯智能控制器的设计硬件设计:1. 主控芯片:选择一款具有较高计算能力和丰富外设接口的微控制器,如ARM Cortex-M系列芯片。
2.通信模块:采用无线通信模块,如LTE、NB-IoT或LoRaWAN模块,与云平台进行数据交互。
3.光敏传感器:安装在路灯附近,用于监测环境亮度,并根据实际光线情况调整照明亮度。
4.温湿度传感器:用于监测环境温湿度,根据不同环境调整照明亮度以节约能源。
5.电源管理电路:为路灯系统提供稳定的电源供应,并对电源进行监测和管理。
软件设计:1.实时操作系统(RTOS):使用RTOS进行任务调度和管理,确保系统的实时性能和稳定性。
2.数据采集和处理:通过传感器采集到的数据,包括光照强度、温湿度等,进行数据处理和分析。
3.云平台连接:通过通信模块将数据发送到云平台,实现远程监控和控制。
4.智能控制算法:根据光敏传感器和温湿度传感器的数据,结合预设的算法,对照明亮度进行智能调节,以实现节能效果。
5.告警机制:根据异常数据和设定的规则,触发告警机制,及时通知维护人员进行处理。
功能设计:1.自适应亮度调节:根据光敏传感器的实时数据,在亮度不足的情况下提高照明亮度,在光线充足时适当降低亮度。
2.远程控制和管理:通过云平台可以实现对路灯的远程控制和管理,包括亮度调整、时间设置、故障告警等。
3.能耗统计和报表:将路灯的能耗数据进行统计,并生成统计报表,方便管理者进行能耗分析和优化。
4.异常检测和预警:通过采集到的数据进行异常检测,如温度异常、光照强度波动等,及时发出告警通知。
总结:LED路灯智能控制器的设计可以提高照明效果、降低能耗和方便管理。
通过光敏传感器和温湿度传感器的数据采集和处理,再结合智能控制算法,可以实现自适应亮度调节,实现节能效果。
利用云平台实现远程控制和管理,提供能耗统计和报表,同时提供异常检测和预警功能,保障路灯系统的正常运行。
智能路灯控制系统的设计随着物联网技术的快速发展,越来越多的城市开始采用智能路灯控制系统来提高城市能耗的效率和减少维护成本。
智能路灯控制系统通过感知环境光照、交通流量、天气等因素,实现智能化的路灯调控,从而提供更加舒适和安全的城市环境。
一、系统设计目标1.自动感知光照强度:系统需要能够感知环境光照强度,并根据需要自动调节路灯亮度。
2.交通流量感知:系统需要能够感知交通流量,根据交通状况调整路灯亮度,提供安全的行车环境。
3.天气感知:系统需要能够感知天气状况,根据实时天气情况调整路灯亮度。
4.远程控制和管理:系统需要支持远程控制和管理,方便维护人员进行监控和维护。
二、系统架构设计1.前端感知设备:包括光照传感器、交通流量传感器和天气传感器等。
光照传感器用于感知环境光照强度,交通流量传感器用于感知交通流量,天气传感器用于感知天气状况。
2.中间控制服务器:负责接收和处理前端感知设备发送的数据,并根据预设的策略来控制路灯亮度。
服务器还可以根据灯泡寿命和用电情况等信息进行智能化调度和能耗统计。
3.远程维护平台:提供远程监控和管理功能,可以通过云平台对路灯进行远程控制、故障诊断和数据分析等操作。
维护人员可以通过终端设备实时查看路灯的状态、报警信息和维护记录。
三、系统工作原理1.光照感知:光照传感器安装在每个路灯顶部,感知环境光照强度,并将数据发送给中间控制服务器。
2.交通流量感知:交通流量传感器安装在路灯附近的交通信号灯上,感知交通流量,并将数据发送给中间控制服务器。
3.天气感知:天气传感器安装在每个路灯上,感知天气状况,并将数据发送给中间控制服务器。
4.亮度调节:中间控制服务器根据接收到的光照、交通流量和天气数据,采用预设的策略来控制路灯的亮度。
例如,在白天和晴天,亮度较低,以达到节能的目的。
而在夜晚和雨天,亮度较高,以提供良好的照明和交通安全。
5.远程控制和管理:维护人员可以通过远程维护平台对路灯进行远程控制、故障诊断和数据分析等操作。
智能路灯控制系统设计方案范本一、设计背景随着城市化进程的加速,城市道路的数量和长度不断增加,路灯的数量也不断增加,如何有效地管理和控制路灯成为了城市管理的重要问题。
传统路灯控制系统存在着诸多问题,如能耗高、维护困难、无法实现智能化控制等,因此需要开发一种智能路灯控制系统。
二、设计目标本设计的目标是开发一种智能路灯控制系统,实现以下功能:1.自动感应:路灯能够自动感应周围环境的亮度和人流量,自动调节亮度和开关。
2.节能降耗:路灯能够根据实时的亮度和人流量自动调节亮度和开关,实现节能降耗。
3.远程控制:路灯能够通过网络远程控制,实现灯光的远程开关、亮度调节、故障报警等功能。
4.数据分析:路灯能够自动采集环境数据,通过数据分析和处理,提供给城市管理部门参考,实现智能化管理。
三、系统架构本设计的智能路灯控制系统主要由以下部分组成:1.感应模块:通过感应器感应周围环境的亮度和人流量,并将数据传输给控制模块。
2.控制模块:控制路灯的开关、亮度调节等功能,并将采集的数据传输给数据处理模块。
3.数据处理模块:通过数据分析和处理,提供给城市管理部门参考,实现智能化管理。
4.远程控制模块:通过网络远程控制路灯的开关、亮度调节等功能。
四、系统实现1.感应模块:采用光敏电阻和红外传感器,通过感应周围环境的亮度和人流量,并将数据传输给控制模块。
2.控制模块:采用单片机控制芯片,实现路灯的开关、亮度调节等功能。
3.数据处理模块:采用数据分析和处理软件,对采集的数据进行处理和分析,提供给城市管理部门参考。
4.远程控制模块:采用网络远程控制软件,通过网络远程控制路灯的开关、亮度调节等功能。
五、总结本设计的智能路灯控制系统能够自动感应周围环境的亮度和人流量,自动调节亮度和开关,实现节能降耗;能够通过网络远程控制,实现灯光的远程开关、亮度调节、故障报警等功能;能够自动采集环境数据,通过数据分析和处理,提供给城市管理部门参考,实现智能化管理。
合肥学院计算机科学与技术系微机原理与接口技术课程设计课程设计科目自动路灯控制器的设计学生姓名陈超学号1304012026班级 13计科2班指导教师高玲玲、何立新时间2016.1.101、题意分析与解决方案1.1 题意需求分析自动路灯控制器的设计,先在LED数码管上显示时钟初值,包含有“时”、“分”、“秒”(例如07小时59分59秒),时钟按每秒运转动态显示。
当当前显示时间与实际时间不一致时,应具有校时功能,即可以通过矩阵键盘对时钟数值进行设置、修改。
而且可以按设计的时间使LED灯亮和灭。
当前数码管显示时间与所设定的亮灯和灭灯时间相等时,可以使LED灯亮和灭。
所以在本课程设计中,应需要解决的问题有:(1)如何驱动LED数码管,将时钟该数值显示在数码管上;(2)如何实现对矩阵键盘的扫描,获取按键值来对不正确的时钟数值的时、分、秒进行修改;如何实现当当前数码管显示时间与所设定的亮灯和灭灯时间,驱动LED灯,持续亮灯,亮灯后,继续走时。
1.2 解决问题方法及思路1.2.1硬件部分本实验中我们要用到的硬件主要是8253、8259、8279、8255、矩阵键盘、LED七段数码管、LED灯。
设计一个时钟,包含有时、分、秒,驱动LED七段数码显示时间。
对于设定的时钟初值如何显示在数码管上,可以利用8279接口芯片来驱动数码管。
8279模块的B 端、C端分别接到数码管的段选和位选。
实现时钟走时,可利用8253定时器/计数器来实现时钟按每秒走时。
将8253芯片的OUT0端接到8259的IR0端口,通过8253的电平输出来触发中断,实现每过1s,秒值加1,并更新数码管的显示。
对于时钟数值与要求时钟不一致时,利用矩阵键盘来触发时钟的修改功能。
矩阵键盘的分配如下:0—9键为数字功能键,相应键值代表所要修改的数值,E 键为时钟修改取消键,F键为时钟修改确认键。
按下时钟修改确认键后,进入修改,从时的十位开始到秒的个位逐位修改。
按照亮灯和灭灯时间,驱动LED灯,并用8255来驱动。
8255有A口、B口、C口,用C口的PC口与LED灯连接,若当前时间与设定时间相等时,则将PC1置成低电平,此时LED灯亮。
若不相等,则置PC1为高电平。
1.2.2软件部分设定时钟初值,将设定的初值存储在缓冲区中,然后按照LED数码管的显示特性和字模表,通过8279模块的B端、C端先送段选,后送位选,以驱动数码管,实现将时钟数值显示在数码管上。
为了简便8253的操作,可以利用8253的定时器/计数器0来定时0.5s,然后定义标志量对0.5的计时个数进行判断,从而达到时钟以1s为单位进行走时,时钟的动态显示。
8253触发8259的中断时,在中断程序中判断秒值是否等于60,若不相等,则继续计时;若相等,则将秒值置0,分值加1,接着判断分值是否等于60,若不等于,则继续走时;若等于,则分值置0,时值加1,最后对时值进行判断。
若时值等于24,则时值置0;若不等于24小时,则继续走时。
8279模块通过A端、D端获取矩阵键盘的状况,对矩阵键盘的按键的状态判断,来确定是否修改时钟。
当按下的键值为F键值时,则进行时钟修改程序。
接着获取相应的数值键,来修改时间。
LED灯亮灭功能中,比较当前钟值与设定的灯亮时间值是否一样,当一样时,对8255的C口的PC口通过控制字使得与其相连的LED灯亮,比较当前钟值与设定的灯灭时间值是否一样,则将PC口的值置高电平,使LED灯灭。
2、硬件设计2.1选择芯片82532.1.1芯片8253在本设计中的作用8253定时器/计数器芯片为本实验提供计时功能,对8253完成控制字的设置、定时初值的写入等初始化后,可以实现定时0.5s,然后利用对0.5s的计数标志量的判断,比较其是否为2,来实现1s为单位的走时效果。
2.1.2 8253的功能分析8253可编程定时/计数器是Intel公司生产的通用外围芯片之一,主要由数据总线缓冲器、读/写逻辑、控制字寄存器及3个计数器组成。
8253内部有三个计数器,分别成为计数器0、计数器1和计数器2,他们的机构完全相同。
每个计数器的输入和输出都决定于设置在控制寄存器中的控制字,互相之间工作完全独立。
每个计数器通过三个引脚和外部联系,一个为时钟输入端CLK,一个为门控信号输入端GATE,另一个为输出端OUT。
每个计数器内部有一个8位的控制寄存器,还有一个16位的计数初值寄存器CR、一个计数执行部件CE和一个输出锁存器OL。
执行部件实际上是一个16位的减法计数器,它的起始值就是初值寄存器的值,而初始值寄存器的值是通过程序设置的。
输出锁存器的值是通过程序设置的。
输出锁存器OL用来锁存计数执行部件CE的内容,从而使CPU可以对此进行读操作。
8253芯片有6种工作方式:①方式0:计数结束中断;②方式1:可编程触发器;③方式2:频率发生器;④方式3:方波发生器;⑤方式4:软件触发选通信号;⑥方式5:硬件触发选通信号。
本实验中,采用的是8253的定时/计数器0,工作在方式2,在计数结束后输出上升沿触发中断。
2.1.3 8253的技术参数图2-1 8253芯片引脚图D7-D0:双向三态数据线CLK0-CLK2:计数输入,用于输入定时基准脉冲或计数脉冲GATE0-GATE2:门控输入,用于启动或禁止计数器的操作,以使计数器和计测对象同步。
低电平禁止工作,为高电平或GATE上升沿出发后,允许计数器工作OUT0-OUT2:输出信号,以相应的电平指示计数的完成,或输出脉冲波形A1、A0:片内地址寄存器地址输入信号,用于寻找3个计数器和控制字寄存器#RD、#WR、#CS:分别为读、写和片选信号,均为低电平有效表2-1 控制功能表#CS #RD #WR A1 A0 寄存器选择及其操作0 1 0 0 0 计数器0置计数初值0 1 0 0 1 计数器1置计数初值0 1 0 1 0 计数器2置计数初值0 1 0 1 1 置控制字0 0 1 0 0 计数器0读出计数值0 0 1 0 1 计数器1读出计数值0 0 1 1 0 计数器2读出计数值0 0 1 1 1 无操作(D7-D0三态)1 X X X X 禁止(D7-D0三态)0 1 1 X X 无操作(D7-D0三态)2.2选择芯片82552.2.1 芯片8255在本设计中的作用本实验中利用8255芯片的A通道来控制LED灯。
2.2.2 8255的功能分析8255A采用40脚双列直插式封装单一+5V电源,全部输入/输出均与TTL电平兼容,为可编程通用并行接口芯片。
它有24条可编程的I/O引脚,与Intel 系列微处理器完全兼容,直接的位清0或置1功能,简化了接口控制。
8255A是可编程并行接口,内部有3个相互独立的8位数据端口,即A口、B口和C口。
三个端口都可以作为输入端口或输出端口。
8255有三种工作方式。
方式0:基本输入输出,端口与外设之间无联络信号,只能使用无条件传送方式输入输出数据;方式1:是选通输入输出方式,PC口用作联络信号;方式2:双向数据传送方式,仅A口有此功能。
A口有三种工作方式:即方式0、方式1和方式2,而B口只能工作在方式0或方式1下,而C口通常作为联络信号使用。
8255A的工作只有当片选CS效时才能进行。
8255A在本设计中起并行传输接口作用,将C口作为输出端口,对PC口进行操作,通过C口向LED灯传输数据,来驱动LED灯工作。
2.2.3 8255的技术参数PA7~PA0:A口数据信号线。
PB7~PB0:B口数据信号线。
PC7~PC0:C口数据信号线。
RESET:复位信号。
当此信号来时,所有寄存器都被清除。
同时三个数据端口被自动置为输入端口。
D7~D0:它们是8255A的数据线和系统总线相连。
CS:片选信号。
在系统中,一般根据全部接口芯片来分配,若低位地址(比如A5、A4、A3)组成各种芯片选择码,当这几位地址组成某一个低电平,8255A 被选中。
只有当其有效时,读信号写才对8255A进行读写。
RD:读信号。
当此信号有效时,CPU可从8255A中读取数据。
WR:写信号。
当此信号有效时,CPU可向8255A中写入数据。
A1、A0:端口选择信号。
8255A内部有3个数据端口和1个控制端口,共4个端口。
规定:A1、A0为00时,选中A端口;A1、A0为01时,选中B端口;A1、A0为10时,选中C端口;A1、A0为11时,选中控制口。
输入最低电压:min=-0.5V,max=0.8 V输入最高电压:2.0 V输出最低电压:0.45 V输出最高电压:2.4 V表2-2 8255A的技术参数参数名称符号测试条件最大规范值最小规范值输入低电平电压VIL 0.8V -0.5V输入高电平电压VIH Vcc 2.0VVOL IOL=2.5MA 0.45V输入低电平电压(数据总线)VOL IOL=1.7MA 0.45V输入低电平电压(外部端口)输入高电平电压VOH IOH=-400MA 2.4V(数据总线)VOH IOH=-200MA 2.4V输入高电平电压(外部端口)-0.4MA 1.0MA达林顿驱动电流IDAR REXT=750VEXT=1.5V电源电流ICC 120MA输入负载电流IIL I=Vcc—0V +10MA -10MA输出浮动电流IOFL Vout=Vcc--0 +10MA -10MA 8255A主要参数分析:8255A的达林顿驱动电流最大为4.0 mA, 当电流超过达林顿驱动电流是芯片就有可能会被损坏,而LED的驱动电流要比它高的多发光,在保证8255A芯片安全的同时又能让LED管显示就会需要外加器件。
