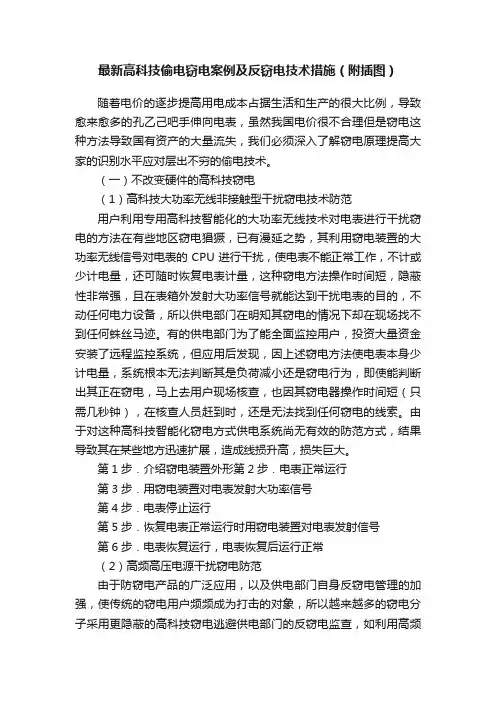

最新高科技偷电窃电案例及反窃电技术措施（附插图）随着电价的逐步提高用电成本占据生活和生产的很大比例，导致愈来愈多的孔乙己吧手伸向电表，虽然我国电价很不合理但是窃电这种方法导致国有资产的大量流失，我们必须深入了解窃电原理提高大家的识别水平应对层出不穷的偷电技术。
（一）不改变硬件的高科技窃电（1）高科技大功率无线非接触型干扰窃电技术防范用户利用专用高科技智能化的大功率无线技术对电表进行干扰窃电的方法在有些地区窃电猖獗，已有漫延之势，其利用窃电装置的大功率无线信号对电表的CPU进行干扰，使电表不能正常工作，不计或少计电量，还可随时恢复电表计量，这种窃电方法操作时间短，隐蔽性非常强，且在表箱外发射大功率信号就能达到干扰电表的目的，不动任何电力设备，所以供电部门在明知其窃电的情况下却在现场找不到任何蛛丝马迹。
有的供电部门为了能全面监控用户，投资大量资金安装了远程监控系统，但应用后发现，因上述窃电方法使电表本身少计电量，系统根本无法判断其是负荷减小还是窃电行为，即使能判断出其正在窃电，马上去用户现场核查，也因其窃电器操作时间短（只需几秒钟），在核查人员赶到时，还是无法找到任何窃电的线索。
由于对这种高科技智能化窃电方式供电系统尚无有效的防范方式，结果导致其在某些地方迅速扩展，造成线损升高，损失巨大。
第1步．介绍窃电装置外形第2步．电表正常运行第3步．用窃电装置对电表发射大功率信号第4步．电表停止运行第5步．恢复电表正常运行时用窃电装置对电表发射信号第6步．电表恢复运行，电表恢复后运行正常（2）高频高压电源干扰窃电防范由于防窃电产品的广泛应用，以及供电部门自身反窃电管理的加强，使传统的窃电用户频频成为打击的对象，所以越来越多的窃电分子采用更隐蔽的高科技窃电逃避供电部门的反窃电监查，如利用高频高压电源进行窃电的方法，例如高压大功率警用电击棒（瞬间电压可达50万伏，频率10G以上）。
高频高压电源产生的电磁干扰能够影响广播、电视和通讯的接收，造成电子仪器和设备的工作失常、失效甚至损坏，高频高压电源在电流系统中导致其干扰电表的内部工作流程，破坏电表的工作曲线，造成电表计量精度低，无法正常计量。
常见偷电的基本方法及案例摘要: 一、欠压法偷电偷电者采用各种手法故意改变电能计量电压回路的正常接线，或故意造成计量电压回路故障，致使电能表的电压线圈失压或所受电压减少，从而导致电量少计，这种偷电方法就叫欠压偷电法。
一、欠压法偷电偷电者采用各种手法故意改变电能计量电压回路的正常接线，或故意造成计量电压回路故障，致使电能表的电压线圈失压或所受电压减少，从而导致电量少计，这种偷电方法就叫欠压偷电法。
下面，我们看看欠压偷电法都有那些手法：1、使电压回路开路。
例如：A：松开TV的熔断器；B：弄断保险管内的熔丝；C：松开电压回路的接线端子；D：弄断电压回路导线的线芯；E：松开电能表的电压联片等。
2、造成电压回路接触不良故障。
例如：A：拧松TV的低压保险或人为制造接触面的氧化层；B：拧松电压回路的接线端子或人为制造接触面的氧化层；C：拧松电能表的电压联片或人为制造接触面的氧化层等。
3、串入电阻降压。
例如：A：在TV的二次回路串入电阻降压；B：弄断单相表进线侧的零线而把出线接地（或另一个用户的零线）之间串入电阻降压等。
4、改变电路接法。
例如：A:将三个单相TV组成Y/Y接线的B相二次反接；B：将三相四线三元件电能表或用三只单相表计量三相四线负载时的中线取消，同时在某相再并入一只单相电能表；C：将三相四线三元件电表的表尾零线接到某相火线上等。
欠压法偷电举例下面，分别用单相表和三相表的接线举例说明欠压偷电的方法：例1、某单相用户电表为直接接入式，偷电时断开进表零线，而将出表零线串入一个高阻值的电阻，然后接到邻户的零线，其接法如下图：P≈U′Icosφ（忽略串联电阻对U′造成角差的影响）K=P/P′≈UIcosφ/（U′Icosφ）=U/U′这时电表将慢转，实际电量约等于计量电量乘以U/U′。
例2、某三相四线用户采用三只单相电能表计量，后来又在A相并接一个单相用户电表，且公用接零点，接入电表的中线也被拆除。
如下图：这种接线的关键问题就在于接入电表的中线，因为断开接入电表的中线将造成电表电压回路的中点发生位移，其结果可能不会影响三相四线负载电能的正确计量，然而并入A相的单相电表却因该表电压线圈所受电压降低1/4而导致电量少计。
窃电方法与反窃电措施1. 窃电方法“窃电”指的是非法占用电力资源而不支付相应费用的行为。
以下是一些常见的窃电方法：1.1. 短路窃电短路窃电是一种最为常见的窃电方式。
它利用临时连接的导线或铜棒将正、负两极连接在一起，直接接在电表的进线（大功率电器也可采用临时接线）。
这样做的结果是，电表无法感知到电量的使用情况，导致使用的电量全都免费。
1.2. 改装电表改装电表是一种极具常见的窃电行为，同时也是最为难以发现的窃电方式之一。
在这种方法中，窃电者往往会给电表中加装有一些机械和电子装置，如变压器、电容器等，从而影响电表的工作，使得电表不能通过正常途径计算电量，导致使用的电能没有得到充分计量和费用结算。
1.3. 盗刷卡窃电这种方法是将窃电者自己安装的设备与电表连接，再通过盗刷电卡的方式来实现窃取电能的行为。
有些窃贼会使用特殊的设备来突破电卡的加密，或者利用电控攻击技术绕过电卡验证环节而直接窃取电能。
1.4. 直接拉电线窃电直接拉电线也是一种窃电方式。
这种方法最主要的特点是不用连接电表，而是直接连接电线。
通常而言，窃电者会找到铝质电线杆或者电线沟盖板，利用高处跳上跳下或者用钩子将电线拉到地面并用绝缘胶带、胶水封好，并接上用电设备。
这样一来，使用电源的人就可以无限制地使用电力了。
2. 反窃电措施为了防止窃电行为的发生，我们需要采取有效的防范措施。
以下是一些在日常生活中可行的反窃电措施：2.1. 定期巡检定期巡检电分公司的工作人员可以检查电表的正处工作状态，一旦发现问题，就可以立即更换电表。
此外，也可以对维修工人进行严格把关，杜绝维修人员串联窃电等问题。
2.2. 技术防范电力部门也可以采用技术手段加强防范，如采用大数据、物联网等技术相关软件平台，对用户用电情况进行实时监控，对窃电行为进行实时告警等措施。
2.3. 民间预防我们在日常生活中加强宣传，引起民间的重视，提高民众的意识，加强对经济行为的监管，对于预防窃电行为的发生也起到了重要的作用。

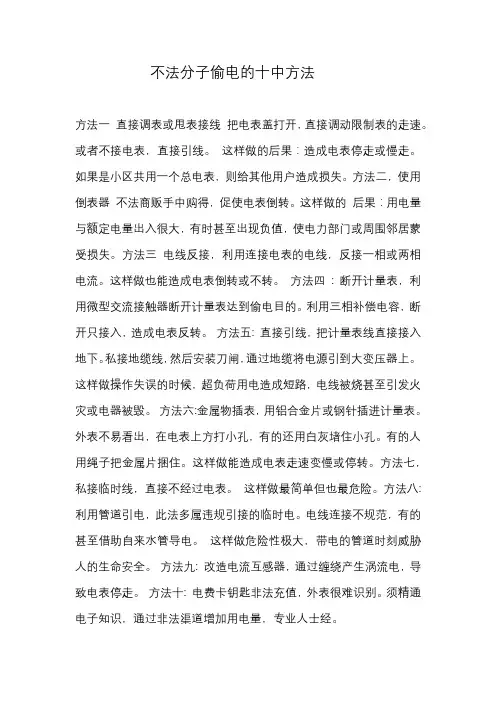

不法分子偷电的十中方法
方法一直接调表或甩表接线把电表盖打开，直接调动限制表的走速。
或者不接电表，直接引线。
这样做的后果：造成电表停走或慢走。
如果是小区共用一个总电表，则给其他用户造成损失。
方法二，使用倒表器不法商贩手中购得，促使电表倒转。
这样做的后果：用电量与额定电量出入很大，有时甚至出现负值，使电力部门或周围邻居蒙受损失。
方法三电线反接，利用连接电表的电线，反接一相或两相电流。
这样做也能造成电表倒转或不转。
方法四: 断开计量表，利用微型交流接触器断开计量表达到偷电目的。
利用三相补偿电容，断开只接入，造成电表反转。
方法五: 直接引线，把计量表线直接接入地下。
私接地缆线，然后安装刀闸，通过地缆将电源引到大变压器上。
这样做操作失误的时候，超负荷用电造成短路，电线被烧甚至引发火灾或电器被毁。
方法六:金属物插表，用铝合金片或钢针插进计量表。
外表不易看出，在电表上方打小孔，有的还用白灰堵住小孔。
有的人用绳子把金属片捆住。
这样做能造成电表走速变慢或停转。
方法七，私接临时线，直接不经过电表。
这样做最简单但也最危险。
方法八: 利用管道引电，此法多属违规引接的临时电。
电线连接不规范，有的甚至借助自来水管导电。
这样做危险性极大，带电的管道时刻威胁人的生命安全。
方法九: 改造电流互感器，通过缠绕产生涡流电，导致电表停走。
方法十: 电费卡钥匙非法充值，外表很难
识别。
须精通电子知识，通过非法渠道增加用电量，专业人士经。
常见偷电的基本方法及案例偷电指的是非法获取或使用电力的行为。
常见的偷电方法主要有以下几种：1.接线窃电：这是一种最常见的偷电方法。
犯罪分子在电力线路上接入非法的连接器，从而获取电力。
2.电表欺诈：犯罪分子篡改电表的计量装置，使其无法准确计量用电量。
这样一来，他们就可以获取免费电力。
3.泄露线窃电：在供电过程中，存在一定的能量损耗。
犯罪分子通过切断导线，将泄漏的电力直接接入自己的电路，实现偷电的目的。
4.偷盗电池：电池通常都是需要充电才能正常使用的。
犯罪分子通过盗窃他人的电池并进行充电，从而获取电力。
5.修改控制系统：一些电力设备的控制系统采用电子技术进行控制。
犯罪分子通过修改系统的软件或硬件，使得它们无法正确计量用电量，从而获取电力。
以下是一些偷电案例：1.小区业务中心被揭穿偷电20年，涉案金额达上千万。
该业务中心将电表的电能表调大500%左右，使得其只需支付实际用电量的十分之一、经过调查，该业务中心涉嫌偷电达20年之久，总金额超过一千万元。
2.工厂出现高额电费异常，经过调查发现，工厂使用了非法线路接入电力供应网络，绕过了计量设备，从而获取了大量的免费电力。
3.公寓发现业主窃电，涉案金额达20万元。
公寓对每户业主的用电情况进行了分析，发现有一户业主的电费异常低廉。
经过调查，发现该业主在使用电力时通过拆卸电表，将导线直接接入供电网络，实现偷电的目的。
4.电池生产企业因偷电被罚款100万元。
该企业违法使用其他企业的电力进行生产，通过盗窃电池进行电能存储，获取免费电力。
经过调查，该企业被罚款100万元，并要求停产整顿。
5.商业办公楼通过修改控制系统偷电，涉案金额达到数百万元。
商业办公楼在电控系统中做手脚，修改了电能的计量设备，通过虚报电能使用量，获取了大量的免费电力。
该案件曝光后，涉案人员被追究刑事责任，公司被罚款并被要求进行整改。
总结起来，偷电是一种非法行为，不仅损害了电力公司的利益，也增加了其他用户的负担。

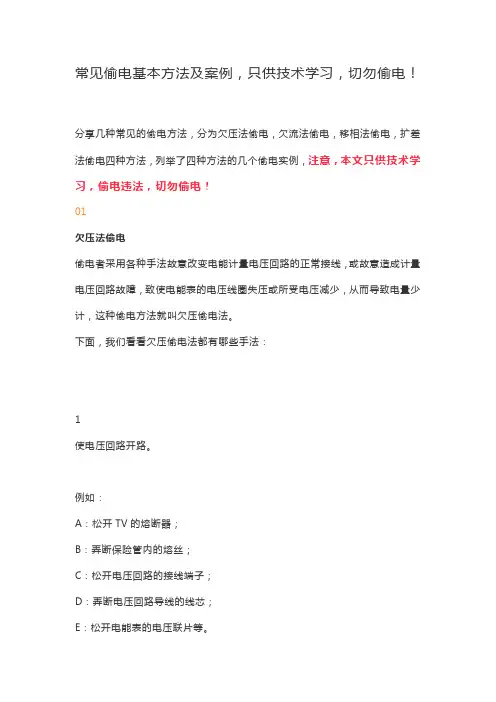

常见偷电基本方法及案例，只供技术学习，切勿偷电！分享几种常见的偷电方法，分为欠压法偷电，欠流法偷电，移相法偷电，扩差法偷电四种方法，列举了四种方法的几个偷电实例，注意，本文只供技术学习，偷电违法，切勿偷电！01欠压法偷电偷电者采用各种手法故意改变电能计量电压回路的正常接线，或故意造成计量电压回路故障，致使电能表的电压线圈失压或所受电压减少，从而导致电量少计，这种偷电方法就叫欠压偷电法。
下面，我们看看欠压偷电法都有哪些手法：1使电压回路开路。
例如：A：松开TV的熔断器；B：弄断保险管内的熔丝；C：松开电压回路的接线端子；D：弄断电压回路导线的线芯；E：松开电能表的电压联片等。
2造成电压回路接触不良故障。
例如：A：拧松TV的低压保险或人为制造接触面的氧化层；B：拧松电压回路的接线端子或人为制造接触面的氧化层；C：拧松电能表的电压联片或人为制造接触面的氧化层等。
3串入电阻降压。
例如：A：在TV的二次回路串入电阻降压；B：弄断单相表进线侧的零线而把出线接地（或另一个用户的零线）之间串入电阻降压等。
4改变电路接法。
例如：A:将三个单相TV组成Y/Y接线的B相二次反接；B：将三相四线三元件电能表或用三只单相表计量三相四线负载时的中线取消，同时在某相再并入一只单相电能表；C：将三相四线三元件电表的表尾零线接到某相火线上等。
欠压法偷电案例下面，分别用单相表和三相表的接线举例说明欠压法偷电的方法：例1、某单相用户电表为直接接入式，偷电时断开进表零线，而将出表零线串入一个高阻值的电阻，然后接到邻户的零线，其接法如下图：P≈U′Icosφ（忽略串联电阻对U′造成角差的影响）K=P/P′≈UIcosφ/（U′Icosφ）=U/U′这时电表将慢转，实际电量约等于计量电量乘以U/U′。
例2、某三相四线用户采用三只单相电能表计量，后来又在A相并接一个单相用户电表，且公用接零点，接入电表的中线也被拆除。
如下图：这种接线的关键问题就在于接入电表的中线，因为断开接入电表的中线将造成电表电压回路的中点发生位移，其结果可能不会影响三相四线负载电能的正确计量，然而并入A相的单相电表却因该表电压线圈所受电压降低1/4而导致电量少计。
最新窃电的方法及原理，请电工重点检查此种...最新窃电的方法及原理，请电工重点检查此种现象的窃电行为。
（一）窃电方法现阶段窃电常见的窃电方法有欠压法、欠流法、移相法、扩差法和无表法五种类型。
欠压法：故意改变计量装置电压回路的接线，或故意造成计量高压回路故障，使电能表失去电压或输入的电压减少，从而造成少计或不计电量的，称为欠压法窃电。
欠流法：使电流回路开路或短接电流回路，以及改变TA变比，改变电路的接法等称为欠流法窃电。
移相法窃电：故意改变电能表的正常接线，或接入与电能表线圈无电联系的电压、电流，还有的利用电感或电容特定接法，从而改变电能表线圈中的电压、电流间的正常相位，致使电能表慢转或反转，这种窃是方法称为移相法窃电。
扩差法窃电：私拆电表，通过采用各种手法改变电能表内部的结构和性能，致使电能表本身的误差扩大；利用电流或机械力损坏电能表，改变电表的安装条件，使电能表少计电量，这种方法称为扩差法窃电。
无表法窃电：未经报装入户就私自在供电企业的供电线路上接线用电，或有表用户甩表用电，称为无表法窃电。
其他方法窃电：例如某砖厂安装有250千伏安专变一台，采用高供低计，一只三相四线机械表装在铁制的表箱内，表箱用膨胀螺栓固定在配电室外墙上，窃电者将其中一颗膨胀螺栓退出，将表箱倒置，造成电能表不转动，检查多次没有发现窃电方法，后通过了解客户的经营状况、用电时间、用电负荷，然后放松客户对供电部门的警惕性，进行突击检查时发现该户的窃电手段，此方法很简单但确不易被发现。
（二）窃电原理分析1.改变电流窃电（1）把TA的P1端与P2端短接，使电流不经过TA的一次绕组，绕过电能计量装置窃电；（2）断开或者短接TA二次侧回路使电流值为零窃电;（3）改变TA变比值，将大电流比的TA铭牌换成小电流比的TA 铭牌；（4）将TA二次极性反接，或在电能表电流线圈中接入反向电流，使电能表反转窃电;（5）TA比值过大，利用TA的误差特性窃电。
常见偷电基本方法及案例01欠压法偷电偷电者采用各种手法故意改变电能计量电压回路的正常接线，或故意造成计量电压回路故障，致使电能表的电压线圈失压或所受电压减少，从而导致电量少计，这种偷电方法就叫欠压偷电法。
下面，我们看看欠压偷电法都有哪些手法：1使电压回路开路。
例如：A：松开TV的熔断器；B：弄断保险管内的熔丝；C：松开电压回路的接线端子；D：弄断电压回路导线的线芯；E：松开电能表的电压联片等。
2造成电压回路接触不良故障。
例如：A：拧松TV的低压保险或人为制造接触面的氧化层；B：拧松电压回路的接线端子或人为制造接触面的氧化层；C：拧松电能表的电压联片或人为制造接触面的氧化层等。
3串入电阻降压。
例如：A：在TV的二次回路串入电阻降压；B：弄断单相表进线侧的零线而把出线接地（或另一个用户的零线）之间串入电阻降压等。
4改变电路接法。
例如：A:将三个单相TV组成Y/Y接线的B相二次反接；B：将三相四线三元件电能表或用三只单相表计量三相四线负载时的中线取消，同时在某相再并入一只单相电能表；C：将三相四线三元件电表的表尾零线接到某相火线上等。
欠压法偷电案例下面，分别用单相表和三相表的接线举例说明欠压法偷电的方法：例1、某单相用户电表为直接接入式，偷电时断开进表零线，而将出表零线串入一个高阻值的电阻，然后接到邻户的零线，其接法如下图：P≈U′Icosφ（忽略串联电阻对U′造成角差的影响）K=P/P′≈UIcosφ/（U′Icosφ）=U/U′这时电表将慢转，实际电量约等于计量电量乘以U/U′。
例2、某三相四线用户采用三只单相电能表计量，后来又在A相并接一个单相用户电表，且公用接零点，接入电表的中线也被拆除。
如下图：这种接线的关键问题就在于接入电表的中线，因为断开接入电表的中线将造成电表电压回路的中点发生位移，其结果可能不会影响三相四线负载电能的正确计量，然而并入A相的单相电表却因该表电压线圈所受电压降低1/4而导致电量少计。
此时，单相电表的更正系数为：K=UφIa/（3/4）UφIa=4/3。
02欠流法偷电偷电者采用各种手法故意改变计量电流回路的正常接线或故意造成计量电流回路故障，致使电能表的电流线圈无电流通过或只通过部分电流，从而导致电量少计，这种偷电方法就叫欠流法偷电。
1欠流法偷电的常用手法A：使电流回路开路。
例如：a，松开TA二次出线端子电能表电流端子或中间端子排的接线端子；b，弄断电流回路导线的线芯；c，人为制造TA二次回路中接线端子的接触不良故障，使之形成虚接而近乎开路。
B：短接电流回路。
例如：a，短接电能表的电流端子；b，短接TA一次或二次侧；c，短接电流回路中的端子排等。
C：改变TA的变比。
例如：a，更换不同变比的TA；b，改变抽头式TA的二次抽头；c，改变穿心式TA原边匝数；d，将原边有串、并联组合的接线方式改变等。
D：改变电路接法。
例如：a，单相表火线和零线互换，同时利用地线做零线或接邻户线；b，加接旁路线使部分负荷电流绕越电表；c，在低压三相三线两元件电表计量的B相接入单相负荷等。
2欠流法偷电举例例1、将单相电能表进表线的火线和零线对调，而将零线接地。
接法如下图：I=I0+IdI0=I-Id=IRd/（Rd+R0）P′=UI0cosφ=UIRd/（Rd+R0）cosφP=UIcosφK=P/P′=（Rd+R0）/Rd由于零线接地分流，电表比正常接线时少计，实际电量等于计量电量乘以（Rd+R0）/Rd例2、三相三线动力用户采用一只三相两元件有功电能表计量，后又在B相接入一单相负载。
接法如下图：由图可以看出，这时电表记录的仍是三相动力负载的电能，而在B相接入的单相负载却漏记了。
03移相法偷电偷电者采用各种手法故意改变电能表的正常接线，或接入与电能表线圈无电联系的电压、电流，还有的利用电感或电容特定接法，从而改变电能表线圈中电压、电流间的正常相位关系，致使电能表慢转甚至倒转，这种偷电手法叫移相法偷电。
在这里需要特别说明一下：由于这种偷电方法比较隐秘，近几年来，在市面上也出现了许多让人防不胜防的各种偷电器，有的根本不用改变原来电表的接线，也不需要打开计量盒，管理人员往往很难甚至不可能发现，它的危害极大。
接下来我也把这些具有代表性的偷电器的图纸给你们看，目的是研究，但希望各位切记不要仿造！！！1移相法偷电的常用手法A：改变电流回路的接法。
例如：a，调换TA一次侧的进出线；b，调换TA二次侧的同名端；c，调换电能表电流端子的进出线；d，调换TA至电能表连线的相别等。
B：改变电压回路的接线。
例如：a，调换单相TV原边或副边的极性；b，调换TV至电能表连线的相别等。
C：用变流器或变压器附加电流。
例如：用一台原副边没有电联系的变流器或副边匝数较少的电焊变压器的二次侧倒接入电能表的电流线圈等。
D：用外部电源使电表倒转。
例如：a，用一台具有电压输出和电流输出的手摇发电机接入电表；b，用一台类似带蓄电池的电机改装成具有电压输出和电流输出的逆变电源接入电表。
E：用一台原副边没有电联系的升压变压器将某相电压升高后反相加入表尾零线。
F：用电感或电容移相。
例如，在三相三线两元件电表负荷侧A相接入电感或在C相接入电容。
2移相法偷电举例例1、利用一只原副边没有电联系的变流器使电表慢转或倒转。
如下图接线：这个图的相量表示为：从电表的功率表达式可知，当I1cosφ大于I2时电表慢转，当I1cosφ=I2时电表停转，当I1cosφ小于I2时电表则反转。
实际上，变流器的副边电流I2比负载电流I1往往大很多倍，因而接入变流器可使电表快速倒转；另外，采用这种偷电手法的实施时间往往是短时性的，所引起的计量误差也就无法用更正系数来表达，管理人员自然很难发现。
例2、利用一只具有电压和大电流输出的手摇发电机快速倒表。
接线如下图：倒表时先把电表的电源侧开关Q拉开，或使用其他办法使电表脱离市电电源，然后把手摇发电机的电压输出端和电流输出端分别接入电能表的电压回路和电流回路，同时甩掉用户负载，在手摇发电机输出的电压、电流作用下使电能表快速倒转。
近几年出现的偷电器更加专业，多数是采用如上面所述的同时具有电压输出和大电流输出的手摇发电机；另一种就是采用同时具有电压输出和大电流输出的逆变电源。
这两种的原理基本相同。
例3、市售所谓“偷电王”原理图：图中的有些电阻和二极管以及运放、变压器的参数我都省略了，只是让大家能明白这个偷电器的原理，如果你看明白了，请不要传播！大家也不要盲目制作，否则会发生危险！为了安全，在这里不做更多分析。
04扩差法偷电偷电者私拆电表、通过各种手法改变电表内部的结构性能，致使电表本身的误差扩大；以及利用电流或机械力损坏电表，改变电表的安装条件，使电能少计，这种偷电手法叫扩差法偷电。
1扩差法偷电的常用手法A：私拆电表，改变电表内部的结构性能。
例如：a，减少电流线圈匝数或短接电流线圈；b，增大电压线圈串联电阻，或断开电压线圈；c，更换传动齿轮或减少传动齿数；d，增大机械阻力；e，调节电气特性；f，改变表内其他零件的参数、接法或制造其他各种故障等。
B：用大电流或机械力损坏电表。
例如：a，用过载电流烧坏电流线圈；b，用短路电流的电动力冲击电表；c，用机械外力损坏电表等。
C：改变电表的安装条件。
例如：a，改变电表的安装角度；b，用机械震动干扰电表；c，用永久磁铁产生的强磁场干扰电表等。
2扩差法偷电举例例1、某单相用户采用感应型电表，查电时发现铅封被更换伪造，后拆开表盖见电流线圈由原来的串联改为并联，更改前后接线如下图：这种改变电流线圈后的接法，电表的记录电量只有实际电量的一半，因为：更改前电流线圈产生的磁势为：F=I（W/2+W/2）=IW更改后电流线圈产生的磁势为：F=I/2·W/2+I/2·W/2=IW/2例2、（这虽是一个笑话，但很多人都是这样做的）有一天我的一个朋友对我说，他家的用电量比原来多了很多，我问其原因，是他把电表的传动齿轮更换了，就是把大表（20A）的传动齿轮换到了小表（10A）的传动部分。
其实，大表的转速是1500转/KWH，小表的转速是3000转/KWH，所以，朋友的用电量应该是原来的2倍。
哈！如果想利用更换传动齿轮的办法偷电，应该把高转速的传动机构更换到低转速电表的传动机构上。
例3、利用外加强磁场干扰电表的磁场达到偷电的目的。
如下图：例4、对于新型数字电表的偷电方法。
新型数字电表的问世，的确杜绝了不少偷电现象，在电量的计量方面它采用了许多新方案，在电表硬件的制造方面也采取了许多新技术，比如电流、电压的取样部分制作成一体的分流器、记数部分采用了密封的电动计数器、控制部分采用了集成电路和贴片元件等。
但由于管理者的水平问题，对电表的原理不是很懂，往往对偷电者束手无策。
下面，举一例对数字电表的偷电方法：注意，本文只供技术学习，偷电违法，切勿偷电！。
