LED光源模组简介LED光源模组是一种集成了LED灯和电子驱动器的模块化设备。
LED光源模组通常由一个或多个LED芯片组成，可以用于室内和室外照明、显示屏、信号灯等应用。
LED光源模组具有高效能、低能耗、长寿命等特点，在场景照明和能源节约方面具有广泛应用前景。
结构LED芯片LED光源模组的核心部分是LED芯片。
LED芯片是一种发光二极管，通过电流激活LED芯片内的半导体材料，使其发光。
LED芯片通常由一个或多个发光片组成，不同的发光片可以组成不同的颜色。
常见的颜色包括红、绿、蓝以及白光等。
LED芯片的选择和布局对光源模组的性能和发光效果至关重要。
散热结构由于LED芯片的工作时会产生热量，散热结构是LED光源模组中一个重要的组成部分。
合理的散热结构可以有效地降低LED芯片的温度，延长其使用寿命。
常见的散热结构包括铝基板、散热片、散热膏等。
散热结构的选择要根据实际应用场景和功率需求进行。
电子驱动器LED光源模组的电子驱动器负责为LED芯片提供所需的电流和电压。
LED芯片的工作电压通常较低，因此需要将输入电压转换为合适的电压供给LED芯片。
电子驱动器还能提供保护功能，如过流保护、过压保护等，确保LED光源模组的安全运行。
封装材料为了保护LED芯片和电子驱动器，并提高光线输出效率，LED光源模组通常会使用封装材料进行封装。
常见的封装材料包括有机玻璃、环氧树脂等。
封装材料不仅可以防止潮湿、灰尘等外部物质对LED芯片的影响，还可以通过适当的光学设计，提高光线的亮度和均匀性。
高效能LED光源模组具有高转换效率，能将输入的电能高效地转换为光能。
相比传统的白炽灯和荧光灯，LED光源模组能节省大量能源，降低能源消耗。
长寿命LED光源模组具有长寿命的特点，通常可以达到数万小时。
与传统灯泡相比，LED光源模组的寿命更长，减少了维修和更换的频率，降低了使用成本。
良好的光色和调光性能LED光源模组能够提供多种光色选择，包括暖白光、冷白光、彩色光等。

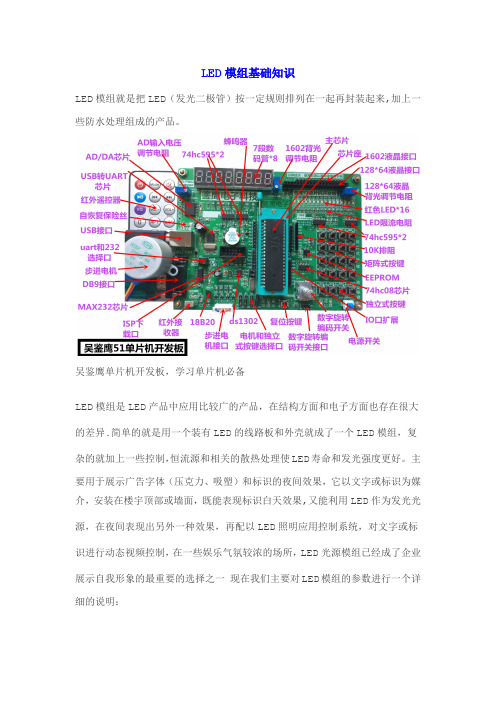

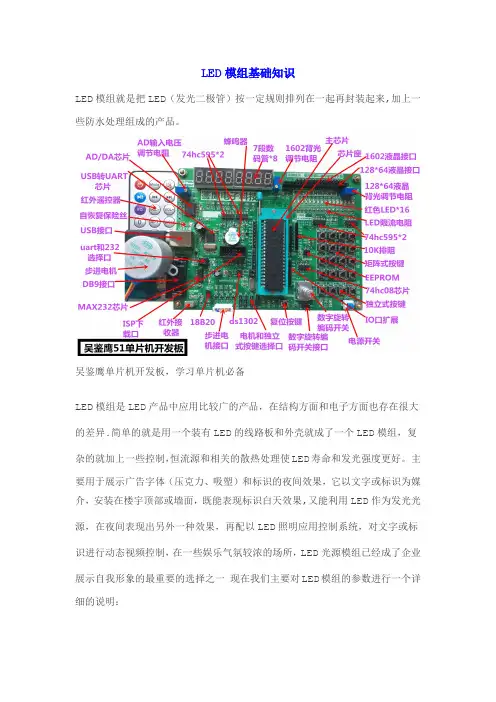

LED模组基础知识LED模组就是把LED（发光二极管）按一定规则排列在一起再封装起来,加上一些防水处理组成的产品。
吴鉴鹰单片机开发板，学习单片机必备LED模组是LED产品中应用比较广的产品，在结构方面和电子方面也存在很大的差异.简单的就是用一个装有LED的线路板和外壳就成了一个LED模组，复杂的就加上一些控制，恒流源和相关的散热处理使LED寿命和发光强度更好。
主要用于展示广告字体（压克力、吸塑）和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED照明应用控制系统，对文字或标识进行动态视频控制，在一些娱乐气氛较浓的场所，LED光源模组已经成了企业展示自我形象的最重要的选择之一现在我们主要对LED模组的参数进行一个详细的说明：（1）颜色这是一基本的参数，不同颜色应用在不同的场合。
按颜色种类可以分为单色、七彩、全彩单点控制三种。
单色就是单种颜色，不能改变。
接上电源就可以工作了。
七彩就是整个一串模组只能同一种色，不能实现单个模组不同的色，简单的来讲就是只能所有的模组在同一时候只能实现同一颜色，不同的时间可以七种颜色之间变化。
全彩单点就是可以控制到每一个模组的颜色，在模组的数量达到一定程度的时候可以实现显示图片和视频的效果。
七彩和全彩单点要加上控制系统才能实现效果，我们在控制系统章节中详细介绍控制系统选择和应用。
（2）电压这是一个很重要的参数，目前12V的低压模组是比较普遍的。
在连接电源和控制系统的时候一定要检查电压值的正确性，才能通电，否则就会损坏LED模组。
（3）工作温度就是说LED正常工作的温度。
通常情况在-20℃～+60℃之间，如果要求范围比较高的场合就要进行特殊的处理。
（4）发光角度没有带透镜的LED模组发光角度主要由LED来决定,LED的不同发光角度也不同，一般以厂家提供的LED的发光角度为LED模组的角度。
LED光源模组简介
一、基本定义：LED 光源模组，是结合现代制造技术和照明技术为一体的现代标识产品，主要用于展示广告字体（压克力、吸塑）和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED 作为发光光源，在夜间表现出另外一种效果，再配以LED 照明应用控制系统，对文字或标识进行动态视频控制，在一些娱乐气氛较浓的场所，LED 光源模组已经成了企业展示自我形象的最重要的选择之一。
二、基本参数：LED 光源模组按颜色种类可以分为单色、七彩、全彩单点控制三种，按单颗LED 的功率又可以分为小功率（0.3W 以下）、中功率（0.3- 0.5W）、大功率（1W 及以上）三种，按密封性又可以分为防水和不防水两种，目前用得最多的是食人鱼、草帽头、TOP 三种类型，其中又以食人鱼的居多，基本上已经普及了，其红光的价格已经接近霓虹灯的安装造价。
从LED 光源
模组的外观来看，有条形的，有方形的，也有圆形的，其结构无非是一个塑料框加一块线路板，防水型的再加环氧树脂封装，当然，高档模组一般是采用铝基板外壳，能良好散热，确保了性能稳定，单色模块的功率一般在0.3W 左右，七彩和全彩在全亮时功率在0.9W 左右，最近，也有企业开发出了大功率LED 光源模组，正处于市场推广期，目前应用并不多，但应该是个趋势。
三、控制形式：七彩和全彩单点控制模组需外接控制器来实现变七彩和全彩单点控制的效果。
四、主要的应用场合：LED 光源动感发光字可广泛应用在建筑景观，宾馆酒店、超市百货商场、政府亮化工程、建筑工程、商业空间、机场、地铁、医院、外观发光体；高架、高楼、公路、桥梁、地标、标志建筑发光源；广告立体发光字、标志、标识、指示光源；为投资业主及建筑师、设计师、泛光照明工程。
LED模组就是把LED（发光二极管）按一定规则排列在一起再封装起来,加上一些防水处理组成的产品。
LED模组是LED产品中应用比较广的产品，在结构方面和电子方面也存在很大的差异.简单的就是用一个装有LED的线路板和外壳就成了一个LED模组，复杂的就加上一些控制，恒流源和相关的散热处理使LED寿命和发光强度更好。
主要用于展示广告字体（压克力、吸塑）和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED照明应用控制系统，对文字或标识进行动态视频控制，在一些娱乐气氛较浓的场所，LED光源模组已经成了企业展示自我形象的最重要的选择之一现在我们主要对LED模组的参数进行一个详细的说明：（1）颜色：这是一基本的参数，不同颜色应用在不同的场合。
按颜色种类可以分为单色、七彩、全彩单点控制三种。
单色就是单种颜色，不能改变。
接上电源就可以工作了。
七彩就是整个一串模组只能同一种色，不能实现单个模组不同的色，简单的来讲就是只能所有的模组在同一时候只能实现同一颜色，不同的时间可以七种颜色之间变化。
全彩单点就是可以控制到每一个模组的颜色，在模组的数量达到一定程度的时候可以实现显示图片和视频的效果。
七彩和全彩单点要加上控制系统才能实现效果，我们在控制系统章节中详细介绍控制系统选择和应用。
（2）电压：这是一个很重要的参数，目前12V的低压模组是比较普遍的。
在连接电源和控制系统的时候一定要检查电压值的正确性，才能通电，否则就会损坏LED模组。
（3）工作温度：就是说LED正常工作的温度。
通常情况在-20℃～+60℃之间，如果要求范围比较高的场合就要进行特殊的处理。
（4）发光角度：没有带透镜的LED模组发光角度主要由LED来决定,LED的不同发光角度也不同，一般以厂家提供的LED的发光角度为L ED模组的角度。
（5）亮度：这个参数是人们比较关注的一个参数，亮度在LED里面是比较复杂的问题，我们通常在LED模组中所说的亮度通常是发光强度和流明度，在小功率中通常说发光强度（MCD），在大功率中通常说流明度（LM），我们所说LED说的模组的流明度就是把每个LED的流明度相加就行啊，虽然说不是很精确，但这样子也基本能合要求了，哈哈，个人的意见！（6）防水等级：如果要户外用LED模组的话这个参数就很重要了，这个保证LED模组能不能在户外长期工作的重要指标。
一、LED模组发展历程2004年初，市场逐步出现直插式LED模组，即草帽模组，或钢盔模组/美人鱼模组。
2脚灯珠结构简单，原材料成本低，所以最先被大规模使用。
但初期芯片尺寸小，亮度不高，光衰大，这才出现了后来广泛使用的食人鱼模组。
由于价格很低，以及销售方库存原因等，市场上还存在2脚LED模组，现在主要应用于对价格敏感的小门头招牌。
但是在七彩，全彩模组方面，九灯草帽至今广泛使用。
一方面是广告工程商及终端客户使用起来性价比相对较高，另外芯片的尺寸由9、10、12MIL一路发展到14MIL、23MIL甚至更高等，在亮度上也满足了不同客户的需求。
2005年初，LED食人鱼模组出现。
食人鱼在亮度和价格上相对草帽模组都有所提高。
食人鱼的发光角度多，有F5-90度，F3-120度，平头-180度等(角度的不同是有LED的光学透镜决定的)。
使用者可以根据不同的角度用在不同厚度的亚克力字体中。
一般来说，90度的角度就要求亚克力字的厚度要在10-15cm，120度则10cm左右，180度的<=8公分。
食人鱼模组之所以比草帽模组亮度高，主要原因是因为有四支脚，相对草帽散热好，所以可以调大5MA电流。
食人鱼比草帽相对价格高，但光衰依旧很大。
2007年初，市场上出现SMD 模组，即LED贴片模组。
刚出现时价格非常昂贵。
贴片模组优点众多：亮度更高、散热更好、寿命更长、角度更大，是模组中的佼佼者。
可以用来制作低于8cm的超薄灯箱字！然价格也更高。
贴片灯珠可以根据不同的封装规格做出不同的型号，例如：3528.5050.3014.0805.3020.1206.5630.5730等，其中在广告模组方面用的最多的是3528和5050贴片。
当然同种型号的灯珠由于芯片的原因也会产生许多不同。
例如：芯片尺寸的大小是导致亮度差异的主要原因；没有分光的灯珠会产生色差，影响美观等等。
所以同类型号灯珠出厂不同价格差别很大，几倍到百倍。
客户可根据实际情况操作。
LED模组是由多个LED芯片组成的集成模块，其工作原理基于发光二极管（Light Emitting Diode，简称LED）的特性。
下面是LED模组的一般工作原理：
1. 电子激发：LED模组通过施加正向电压来激发内部的半导体材料。
当正向电流通过LED芯片时，电子从N型半导体区域跃迁到P型半导体区域，形成电子空穴复合。
2. 能级跃迁：在电子空穴复合的过程中，电子的能级跃迁导致能量的释放。
这些能级跃迁是由半导体材料的特定能带结构决定的。
不同的材料和杂质掺入可以产生不同波长的光。
3. 发光：当电子空穴复合时，产生的能量以光的形式释放出来。
这些光子在半导体材料中不断地被反射和折射，并逐渐聚集到材料表面。
4. 色彩控制：通过使用不同的半导体材料和化合物，可以实现对LED模组发射的光的色彩控制。
例如，使用不同的砷化镓（GaAs）、磷化氮（GaN）或硒化锌（ZnSe）等材料可以产生不同波长的光，从红色到蓝色等。
5. 封装和散热：LED模组通常在封装过程中加入透明的封
装材料，以保护LED芯片并集中光线。
此外，为了确保LED 模组的稳定工作，还需要考虑散热问题，以防止过高的温度对其性能和寿命造成影响。
总体而言，LED模组通过电子激发、能级跃迁和发光的过程实现了光的产生。
这种发光原理使得LED模组成为一种高效、环保且寿命较长的照明和显示技术。
同时，LED模组也具备快速开关和调光的能力，使其在各种应用领域具有广泛的应用前景。
led光源模组LED光源模组引言：在现代科技领域，LED（Light Emitting Diode）光源模组常被用于照明、显示和电子设备等多个领域。
LED光源模组采用半导体材料发出可见光，在节能、环保和高效等方面具有显著的优势。
本文将介绍LED光源模组的工作原理、应用领域以及未来发展趋势。
一、工作原理1.1 发光二极管原理LED光源模组的核心是发光二极管（LED）。
发光二极管是一种单向导通的半导体器件，在电流通过时发出可见光。
当电流在P区和N区之间流动时，电子从N区跨越能隙进入P区，并与P区的空穴相遇。
在电子跃迁回到低能级时，释放出的能量以光的形式发出。
发光二极管的发光颜色由材料的能隙决定，常见的颜色有红、绿、蓝等。
1.2 LED光源模组结构LED光源模组通常由多个LED芯片、导电线和外壳组成。
LED芯片是光源模组最重要的组成部分，它将电能转化为可见光。
导电线用于连接LED芯片和电源，传递电流。
外壳则起到保护LED芯片和导电线不受外界环境影响的作用。
二、应用领域2.1 家庭照明随着节能意识的增强，LED光源模组在家庭照明领域逐渐取代传统的白炽灯和荧光灯。
LED光源模组具有高效节能、长寿命、无汞等优点，节约家庭能源消耗，减少碳排放。
2.2 商业照明商业照明领域对光源亮度和色彩呈现要求较高，而LED光源模组凭借其可调光性和可调色性，能够满足不同商业场所的需求。
例如，商场、酒店、办公室等场所需要光线的亮度和色温可调节，以提供舒适的环境和护眼效果。
2.3 汽车照明汽车照明领域对光源的亮度和稳定性要求较高，传统的卤素大灯逐渐被LED光源模组替代。
LED光源模组的快速响应和高亮度使得车辆在夜间行驶更加安全，同时也具有更长的使用寿命。
2.4 显示屏LED光源模组被广泛应用于显示屏幕领域，如电视、显示器和大型户外广告牌。
LED光源模组的高亮度和色彩还原能力能够提供清晰、饱和的图像。
此外，LED光源模组的小尺寸和可靠性也是显示屏领域选择LED的重要因素。

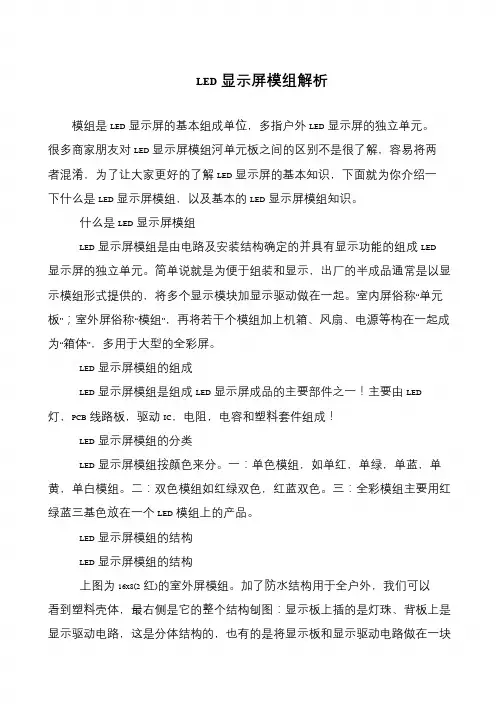

LED显示屏模组解析
模组是LED显示屏的基本组成单位，多指户外LED显示屏的独立单元。
很多商家朋友对LED显示屏模组河单元板之间的区别不是很了解，容易将两
者混淆，为了让大家更好的了解LED显示屏的基本知识，下面就为你介绍一
下什么是LED显示屏模组，以及基本的LED显示屏模组知识。
什么是LED显示屏模组
LED显示屏模组是由电路及安装结构确定的并具有显示功能的组成LED 显示屏的独立单元。
简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。
室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。
LED显示屏模组的组成
LED显示屏模组是组成LED显示屏成品的主要部件之一！主要由LED 灯，PCB线路板，驱动IC，电阻，电容和塑料套件组成！
LED显示屏模组的分类
LED显示屏模组按颜色来分。
一：单色模组，如单红，单绿，单蓝，单黄，单白模组。
二：双色模组如红绿双色，红蓝双色。
三：全彩模组主要用红绿蓝三基色放在一个LED模组上的产品。
LED显示屏模组的结构
LED显示屏模组的结构
上图为16x8(2红)的室外屏模组。
加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块。
LED全彩模组1. 介绍LED全彩模组是一种集成了红、绿、蓝三种颜色的LED模块，可以通过控制不同颜色的LED灯珠的亮灭以及亮度，实现各种颜色的显示效果。
LED全彩模组广泛应用于室内外场所的广告牌、显示屏、舞台背景、景观照明等领域，具有亮度高、色彩丰富、可视角度大等特点。
2. 结构组成LED全彩模组主要由以下部分组成：2.1 LED灯珠LED全彩模组采用的LED灯珠通常是RGB三色的LED芯片。
每个LED灯珠内部嵌入了红、绿、蓝三种发光颜色的LED芯片，通过控制这些LED芯片的亮灭以及亮度，可以合成出不同的颜色。
2.2 控制电路LED全彩模组中的控制电路负责接收外部的信号，并根据信号的内容，控制LED灯珠的亮灭和亮度。
控制电路通常由微控制器或者LED控制芯片组成，通过控制芯片内部的PWM （脉宽调制）信号，实现对LED灯珠的精确控制。
2.3 功率驱动电路功率驱动电路负责为LED灯珠提供稳定的电源电压和电流。
LED全彩模组的功率驱动电路通常支持广泛的输入电压范围，以适应不同的应用环境。
同时，功率驱动电路还会提供保护功能，防止灯珠因电流过大、过热等问题而受损。
3. 特点和优势3.1 高亮度LED全彩模组采用的LED灯珠具有较高的亮度，可以在室内外各种环境中清晰可见。
这使得LED全彩模组非常适合用于广告宣传、信息发布等需要引起注意的场所。
3.2 色彩丰富通过控制LED灯珠的亮灭和亮度，LED全彩模组可以合成出各种丰富的颜色。
不仅可以显示传统的红、绿、蓝三种颜色，还可以通过不同色彩的组合，呈现出更多种类的色彩效果。
3.3 可视角度大LED全彩模组具有较大的可视角度，即从不同角度观察LED屏幕时，依然可以清晰看到显示的内容。
这使得LED全彩模组适用于需要长时间观看或者观众分布范围较广的场所，如舞台背景和大型户外广告牌。
3.4 高效节能LED全彩模组的LED灯珠具有较高的能量转换效率，相较于传统的荧光灯和白炽灯等光源，LED全彩模组更加节能。
led模组设计原理LED（Light Emitting Diode）是一种能够将电能转化为光能的半导体器件。
LED模组是一种将多个LED芯片集成在一起的组件，通过适当的电路设计和布局，实现了对LED的电源供给和控制。
本文将围绕LED模组设计原理展开，介绍LED模组的主要组成部分、工作原理以及设计要点。
一、LED模组的主要组成部分LED模组由多个LED芯片、PCB电路板、电源、控制器和外壳等组成。
LED芯片是LED模组的核心，它们负责发光。
PCB电路板用于连接和固定LED芯片，同时也承担着电源供给和信号传输的功能。
电源是为LED芯片提供电能的装置，可以是直流电源或交流电源。
控制器则负责对LED模组进行控制，可以实现调光、调色等功能。
外壳则用于保护LED芯片、PCB电路板和电源等组件，同时也起到散热和美观的作用。
二、LED模组的工作原理LED芯片是通过半导体材料的直接复合发光原理来实现发光的。
当LED芯片两端施加电压时，电子和空穴在半导体材料中复合释放出能量，此能量以光的形式辐射出来，从而实现发光。
LED模组利用LED芯片的发光特性，通过电路设计和布局，将多个LED芯片有序地组织在一起，形成一个整体发光的模组。
三、LED模组的设计要点1.选用合适的LED芯片：LED芯片的品质直接影响LED模组的发光效果和寿命。
在选择LED芯片时，需要考虑其亮度、色温、色彩还原指数等参数，并根据应用需求进行选择。
2.合理的电路设计：LED模组的电路设计需要满足电流、电压和功率等要求，以确保LED芯片能够正常工作。
同时，为了提高LED模组的稳定性和抗干扰能力，建议在电路设计中加入稳压、过流和过压保护电路。
3.合适的散热设计：LED芯片在工作过程中会产生热量，如果不能及时散热，会影响LED模组的发光效果和寿命。
因此，在LED模组的设计中需要考虑散热问题，可以通过增加散热片、散热器和风扇等方式来提高散热效果。
4.适当的光学设计：LED模组的光学设计主要包括反射、聚光和散射等方面。
LED显示屏模组知识室内屏、室外屏、全彩屏等其显示原理都是一样的，而最大的区别就在于显示板的不同，下面我们分别来认识不同的显示单元板/模组。

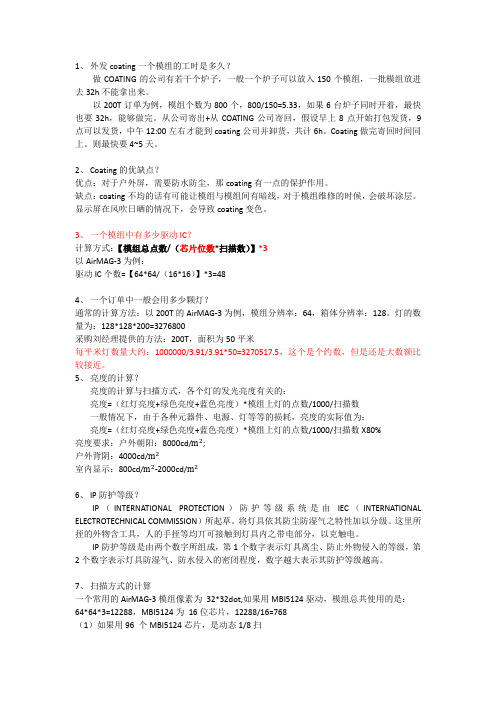

1、室内单元板：2、半户外模组：3、全户外模组：LED显示屏扫描方式知识在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式；室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。
目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟；驱动器件一般用国产HC595，台湾MBI5026，日本东芝TB62726，一般有 1/2 扫，1/4扫，1/8扫，1/16扫。
举列说明：一个常用的全彩模组像素为 16*8 （2R1G1B）,如果用MBI5026 驱动，模组总共使用的是：16*8*（2+1+1）=512 ，MBI5026 为 16位芯片，512/16=32（1）如果用32 个MBI5026芯片，是静态虚拟（2）如果用16个MBI5026芯片，是动态1/2扫虚拟（3）如果用8个MBI5026芯片，是动态 1/4扫虚拟如果板子上两个红灯串连（4）用24个MBI5026芯片，是静态实像素（5）用12个MBI5026芯片，是动态1/2扫实像素（6）用6个MBI5026芯片，是动态1/4扫实像素在LED单元板，扫描方式有1/16，1/8，1/4，1/2，静态。
如果区分呢？一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。
计算方法：LED的数目除以74HC595的数目再除以8 =几分之一扫描实像素与虚拟是相对应的:简单来说，实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用，以获得足够的亮度。
虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的分辨率，能够使显示分辨率提高四倍。
LED模组主要由以下几部分组成：
1. LED芯片：这是LED模组的发光部分，是二极管的关键元件。
2. PCB电路板：连接LED芯片的电路板，提供电力和信号传输。
3. 封装材料：保护LED芯片和PCB电路板，并提高光的传输效率。
4. 外壳：保护LED模组免受外界环境的影响。
LED模组的基本结构是将LED芯片焊接在PCB电路板上，然后使用封装材料将其封装起来。
外壳则用于保护LED模组免受机械和环境的损坏。
LED模组的结构通常分为三种类型：单色模组、多色模组和全彩模组。
单色模组只能发出一种颜色的光，多色模组可以发出多种颜色的光，而全彩模组则可以发出所有颜色的光。
此外，不同结构的LED模组可能包括其他组件，例如偏光板、CF层与TFT层、配向（PI）膜、透明金属导电层（ITO）、框胶、间隙球（SPACER）和液晶等。
这些组件一起工作，使LED模组能够正常工作并显示所需的信息。
以上信息仅供参考，如需了解更多信息，建议查阅相关文献或咨询专业人士。
背光模组应用基础知识1. 背光模组的定义和功能背光模组是一种常用于显示设备的光源，主要用于提供背景光亮度和均匀性，以增强显示效果。
背光模组由光源、背光引导板和光学元件等组成，通过合理的组合和设计，可以产生均匀、稳定和高亮度的背光效果。
背光模组在各种电子设备中广泛应用，如液晶显示器、键盘、手机和计算机等。
其主要功能是提供背景光源，使得显示图像更加清晰明亮，提高可视性。
2. 背光模组的种类2.1 LED背光模组LED（Light Emitting Diode）背光模组是一种常见的背光模组类型。
LED作为光源具有高亮度、节能和长寿命等特点，可以产生均匀且高亮度的背光效果。
LED背光模组可分为直下式（Bottom Emitting）和侧射式（Edge Emitting）两种类型。
•直下式LED背光模组：LED光源位于显示面板的后方，通过光学元件将光引导到显示面板的正面。
直下式LED背光模组具有均匀性好、亮度高的特点，适用于大尺寸的液晶显示器。
•侧射式LED背光模组：LED光源位于显示面板的侧面，通过背光引导板将光引导到显示面板的正面。
侧射式LED背光模组具有薄型化、节能等特点，适用于小尺寸的液晶显示器。
2.2 CCFL背光模组CCFL（Cold Cathode Fluorescent Lamp）背光模组是一种传统的背光模组类型，常用于早期的液晶显示器。
CCFL背光模组通过CCFL灯管产生光源，并由背光引导板将光引导到显示面板上。
虽然CCFL背光模组具有成本低廉的优势，但其亮度较低，且使用寿命较短。
随着LED技术的发展，LED背光模组逐渐取代了CCFL背光模组的地位。
3. 背光模组的应用背光模组在各种电子设备中都有广泛的应用，下面介绍一些常见的应用场景：3.1 液晶显示器液晶显示器是背光模组最常见的应用之一。
通过将背光模组放置在液晶显示器的背面，可以提供背光光源，在液晶显示屏上显示图像。
背光模组的亮度和均匀性对于液晶显示器显示效果的质量至关重要。
led模组原理
LED模组是一种集成了一系列LED灯的电子元件。
LED灯是一种半导体光源，其发光原理基于半导体材料的特性。
当电流通过LED芯片时，电子与空穴在半导体材料中复合，产生能量，进而释放出光。
LED模组通常由LED芯片、电路板和封装组成。
LED芯片是模组的核心部分，常用的有氮化镓(LED芯片中最常用的半导体材料之一)。
电路板负责将电流引导至LED芯片，并对电流进行适当调控，以确保LED模组正常工作。
而封装是保护LED芯片和电路板的外壳，常用的封装材料有塑料、环氧树脂等。
LED模组在照明、显示等领域具有广泛应用。
由于LED具有能量效率高、寿命长、发光效果好等优点，LED模组已逐渐取代传统光源，成为一种更可靠、环保的选择。
此外，LED 模组还具有可调光、可变色温等可变化特性，使其在照明领域具备更多的应用潜力。
总之，LED模组利用LED灯的发光原理，通过电流通过LED 芯片，从而产生光线。
它具有多种封装形式和应用功能，可广泛应用于照明、显示等领域。
第一个主题：如何做好LED广告模组LED光源在立体发光字和广告标识行业的应用如火如荼，方兴未艾。
LED光源在立体发光字领域以其经济性、耐久性、安全性、施工维护简单性等优点，大有完全取代霓虹灯等其他光源的趋势。
据我司估计，在中国大陆，估计有超过80%的立体发光字，选用LED光源，在中东、欧洲则有50%，而北美市场则超过60%。
目前世界较大的LED标识供应商，例如国内比较知名的如GE、飞利浦、锐高，在国外比较知名的如SLOAN、USLED等厂家均表示非常看好LED光源这个市场，并加大投入和技术研发力量。
但是目前LED光源在广告标识应用中也存在着诸多问题，影响了行业的发展。
如何提供优质的LED光源，充分发挥LED的优势，已成为我们公司的神圣使命。
下面我就以大家常见的LED三灯不防水模组为例，就如何做好LED模组提供探讨。
①LED单灯：这个是保证LED模组品质最关键的部分，关于这一点我在第二主题中进行专题演讲。
②PCB板：采用单极环形防静电电路，解决LED压降离散性问题，使亮度均匀一致；采用32mil的厚覆铜层，过电流能力强，串联更多；采用cm-3的玻纤板，而行业内通常采用纸基板； 通过高温120°低温-40°，湿度95%的耐环境测试，环境适应能力更强。
③线：每个颜色LED采用同颜色的连接线耐高低温的硅胶线，通过高温120°，低温-40°的测试，冬天不发脆，夏天不发软。
阻燃采用17股纯铜线，通过电流强，线头不断，通过紫外线测试。
④卡槽：阻燃，这个是最关键的一点耐高低温，通过高温120°低温-40°的测试，夏天不脱落，冬天不变硬；防静电生产。
⑤包装：采用常用防静电袋，阻断静电对LED干扰；采用抽真空加干燥剂包装，防止焊盘氧化。
⑥电阻：采用真精膜电阻，阻值误差率为1%；采用纯铜脚的电阻，永远不生锈。
⑦焊接：采用12温区的波峰焊焊接，使温升均匀，降低对LED芯片的损害；采用高品质锡条、降低锡条杂质，使焊点饱满、光亮，杜绝虚焊、假焊等故障。
--------------------------------------------------------------------------------------------

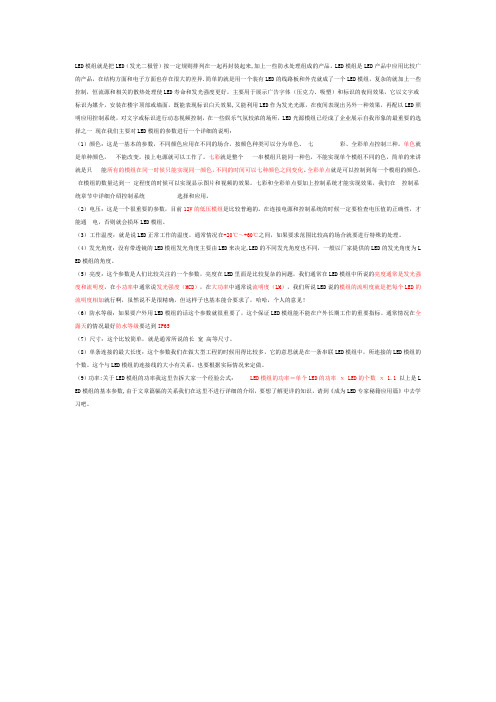

LED模组就是把LED（发光二极管）按一定规则排列在一起再封装起来,加上一些防水处理组成的产品。
LED模组是LED产品中应用比较广的产品，在结构方面和电子方面也存在很大的差异.简单的就是用一个装有LED的线路板和外壳就成了一个LED模组，复杂的就加上一些控制，恒流源和相关的散热处理使LED寿命和发光强度更好。
主要用于展示广告字体（压克力、吸塑）和标识的夜间效果，它以文字或标识为媒介，安装在楼宇顶部或墙面，既能表现标识白天效果,又能利用LED作为发光光源，在夜间表现出另外一种效果，再配以LED照明应用控制系统，对文字或标识进行动态视频控制，在一些娱乐气氛较浓的场所，LED光源模组已经成了企业展示自我形象的最重要的选择之一
现在我们主要对LED模组的参数进行一个详细的说明：
（1）颜色：
这是一基本的参数，不同颜色应用在不同的场合。
按颜色种类可以分为单色、七彩、全彩单点控制三种。
单色就是单种颜色，不能改变。
接上电源就可以工作了。
七彩就是整个一串模组只能同一种色，不能实现单个模组不同的色，简单的来讲就是只能所有的模组在同一时候只能实现同一颜色，不同的时间可以七种颜色之间变化。
全彩单点就是可以控制到每一个模组的颜色，在模组的数量达到一定程度的时候可以实现显示图片和视频的效果。
七彩和全彩单点要加上控制系统才能实现效果，我们在控制系统章节中详细介绍控制系统选择和应用。
（2）电压：
这是一个很重要的参数，目前12V的低压模组是比较普遍的。
在连接电源和控制系统的时候一定要检查电压值的正确性，才能通电，否则就会损坏LED模组。
（3）工作温度：
就是说LED正常工作的温度。
通常情况在-20℃～+60℃之间，如果要求范围比较高的场合就要进行特殊的处理。
（4）发光角度：
没有带透镜的LED模组发光角度主要由LED来决定,LED的不同发光角度也不同，一般以厂家提供的LED的发光角度为LED模组的角度。
（5）亮度：
这个参数是人们比较关注的一个参数，亮度在LED里面是比较复杂的问题，我们通常在LED模组中所说的亮度通常是发光强度和流明度，在小功率中通常说发光强度（MCD），在大功率中通常说流明度（LM）.，我们所说LED说的模组的流明度就是把每个LED的流明度相加就行啊，虽然说不是很精确，但这样子也基本能合要求了，哈哈，个人的意见！
（6）防水等级：
如果要户外用LED模组的话这个参数就很重要了，这个保证LED模组能不能在户外长期工作的重要指标。
通常情况在全露天的情况最好防水等级要达到IP65
（7）尺寸：
这个比较简单，就是通常所说的长宽高等尺寸。
（8）单条连接的最大长度：
这个参数我们在做大型工程的时候用得比较多，它的意思就是在一条串联LED模组中，所连接的LED模组的个数。
这个与LED模组的连接线的大小有关系。
也要根据实际情况来定做。
（9）功率:
关于LED模组的功率我这里告拆大家一个经验公式：LED模级的功率＝单个LED的功率ⅹLED的个数ⅹ1.1
中山翼芯科技专业生产以下产品：
DMX512各种解码板,解码器,512控制器,写码器,中继器等产品.
灯条控制器:无线遥控,红外遥控,LED放大器,声控控制器等产品.
护栏管外控控制器,6段,8段,12段,16段,单线和双线等各类IC.
全球第一款LED开发板/学习板,让LED工程师快速学会LED编程.
承接LED方面项目开发.出售各种LED方案.
联系Q,请加用户名或上网搜公司名查联系方式。
