4. 定时开关机设置：此设置一旦设定成功后，温控器每天的开关机时间 就会按照设定时间开启或是关闭。
设定步骤如下： a. 长按5秒钟功能键 ，此时定时开机标志 ON 闪 烁，可以进一步设置定时开机功能。
b. 若再次点击功能键 ，此时定时关机标志 OFF 闪烁，则可以切换到定时关机设置。
c. 点击下调键 ，小时数值加1，累加12小时切换 AM-PM-AM；点击上调键 ，分钟加1，0-59 循环累加，以此来确认定时开机或是关机时间， 停止按键操作三秒后保存退出。
3. 定时取消设置：长按5秒钟向下键 ，定时功能取消，液晶面板定时 标志 消失。
2. 面板锁定设置：长按5秒钟电源键 ，进入锁屏状态，液晶面板会出 现屏幕锁 的标志。
再次长按电源键 ，则屏幕锁 定状态解除，屏幕锁标志消失。
1. 时间设置：长按5秒钟风量键 ，时间显示标志 闪烁，此时按 下调键 ，小时数值加1，累加12小时切换AM-PM-AM ；通过上调键 ，分钟加1，0-59循环累加，停止按键操 作三秒或是点击风量键 后保存退出。
高级操作，该模式主要是面向专业工程调试人员。
五、技术参数工作电压：AC85~250 ，50/60HZ 自耗功率：<2W 负载电流：3A 温度传感器：NTC 设定温度范围：5℃- 35℃ 控温精度：±1℃四、安装须知1. 开始安装之前断开电源，防止触电或设备的损坏。
2. 按照指定的额定电流负载，禁止超载。
3. 请严格按照接线图正确接线，切勿使水、泥浆等杂物进入温控 器内部，否则将会造成温控器的损坏。
风量键： 点击后对出风量进行调节，风速标志在高速→中速→低度→自 动之间切换（自动挡时，风速会根据房间温度和设定温度自动。

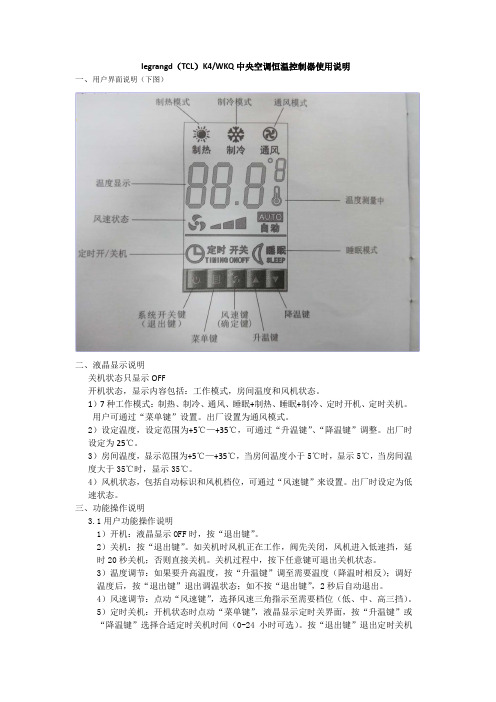

legrangd（TCL）K4/WKQ中央空调恒温控制器使用说明一、用户界面说明（下图）二、液晶显示说明关机状态只显示OFF开机状态，显示内容包括：工作模式，房间温度和风机状态。
1）7种工作模式：制热、制冷、通风、睡眠+制热、睡眠+制冷、定时开机、定时关机。
用户可通过“菜单键”设置。
出厂设置为通风模式。
2）设定温度，设定范围为+5℃—+35℃，可通过“升温键”、“降温键”调整。
出厂时设定为25℃。
3）房间温度，显示范围为+5℃—+35℃，当房间温度小于5℃时，显示5℃，当房间温度大于35℃时，显示35℃。
4）风机状态，包括自动标识和风机档位，可通过“风速键”来设置。
出厂时设定为低速状态。
三、功能操作说明3.1用户功能操作说明1）开机：液晶显示OFF时，按“退出键”。
2）关机：按“退出键”。
如关机时风机正在工作，阀先关闭，风机进入低速挡，延时20秒关机；否则直接关机。
关机过程中，按下任意键可退出关机状态。
3）温度调节：如果要升高温度，按“升温键”调至需要温度（降温时相反）；调好温度后，按“退出键”退出调温状态；如不按“退出键”，2秒后自动退出。
4）风速调节：点动“风速键”，选择风速三角指示至需要档位（低、中、高三挡）。
5）定时关机：开机状态时点动“菜单键”，液晶显示定时关界面，按“升温键”或“降温键”选择合适定时关机时间（0-24小时可选）。
按“退出键”退出定时关机状态；如不按“退出键”，10秒后自动退出。
6）定时开机：关机状态时点动“菜单键”，液晶显示定时开界面，按“升温键”或“降温键”选择合适定时开机时间（0-24小时可选）。
按“退出键”退出定时关机状态；如不按“退出键”，10秒后自动退出。
7）启动睡眠模式：制冷状态下连续按“菜单键”2次（右下角出现睡眠字样，并有‘开’字闪动），按“风速键”闪动的‘开’字消失，设置完成；按“退出键”退回原液晶显示状态（右下角多睡眠字样）；如不按“退出键”，10秒后自动退出。
大金vrv中央空调控制器说明书1.引言1.1 目的1.2 背景1.3 目标读者1.4 术语定义2.系统概述2.1 系统组成2.1.1 中央空调控制器2.1.2 接口设备2.1.3 传感器设备2.2 系统功能2.2.1 温度调节2.2.2 湿度控制2.2.3 空气净化2.2.4 个性化设置3.安装与设置3.1 硬件安装3.1.1 放置位置选择 3.1.2 供电要求3.1.3 接线指引3.2 软件设置3.2.1 初始设置3.2.2 连接网络3.2.3 设备配对4.中央空调控制器界面4.1 主页面4.2 温度调节页面4.2.1 制冷模式4.2.2 制热模式4.2.3 自动模式4.3 湿度控制页面4.4 空气净化页面4.5 个性化设置页面5.系统维护与故障排除5.1 系统维护5.1.1 清洁指南5.1.2 系统升级5.1.3 设备检测与维修5.2 故障排除5.2.1 常见问题与解决方法5.2.2 联系客服支持【附件】1.安装图示2.接线图3.保修条款与条件【法律名词及注释】1.中央空调：通过集中供冷或供热系统，将热量从内部移出，以保持室内温度的一种空调系统。
2.控制器：负责接收与处理传感器数据，并根据设定的指令来控制设备运行的装置。
3.温度调节：控制系统根据设定的温度参数来调节空调运行，以达到用户期望的室内温度。
4.湿度控制：根据设定的湿度参数来控制空调系统的运行，以达到用户期望的室内湿度。
5.空气净化：通过过滤、杀菌、除臭等方式来提高室内空气质量。
6.个性化设置：根据用户的偏好与需求，设置不同的空调工作模式、温度范围等参数。
7.维护：对系统设备进行定期检查、清洁与保养，以确保其正常运行和抗老化。
8.故障排除：在设备出现故障时，通过排查问题的原因与解决方法来恢复设备的正常运行。
一种中央空调温控器控制系统的设计易艺; 郝建卫; 于新业; 李俊凯; 宋阳柳【期刊名称】《《现代电子技术》》【年(卷),期】2019(042)006【总页数】5页(P109-113)【关键词】CC2530; STM32; ATxmega128A1; 自动管理; 节能控制; 无线通信技术【作者】易艺; 郝建卫; 于新业; 李俊凯; 宋阳柳【作者单位】桂林电子科技大学信息科技学院广西桂林 541004【正文语种】中文【中图分类】TN876.3-34; TP915-34; TP27随着我国城市化的发展，各种现代建筑也不断增加，中央空调也在被加大使用，在给人们创造舒适环境的同时也造成了很大的能源消耗。
据统计，在装有中央空调的建筑楼中，中央空调的能源消耗占整栋建筑楼能源消耗的60%以上[1]。
此外，目前市场上的中央空调温度控制器大都是单一的、分散的控制器[2]，既不具有联机智能控制和管理的功能，也不具有检测房间内长时间无人员时，可以自动调整空调的工作模式、工作状态或自动关机的功能，更不具有可以根据房间内的人员数量，自动调整空调的工作状态的功能。
因此，现有的中央空调基本采用由进入房间人员人工控制的方式。
这种控制方式缺乏合理的控制与管理，经常出现房间内温度适宜却开空调、离开后忘记关空调或空调温度开得很高或很低的现象[3]，因而使得室内中央空调有效利用率不高，造成电能的浪费。
这与当今社会提倡“节约能源、低碳环保、可持续发展”的主题，极其不相符。
为了解决上述存在的问题，设计一种中央空调温控器及其监控系统。
该系统不但能够对建筑楼房间内安装有中央空调系统末端的温度控制器通过无线网络进行自动控制和管理，而且房间内的中央空调温度控制器还能够根据用户设置的温度、风速和房间内的人数进行自我管理房间的中央空调，以解决用户节能意识不高而造成的电能浪费的问题。
该监控系统具有性能可靠、成本较低和易安装等诸多优点。
1 系统的总体设计中央空调温控器监控系统由用户控制终端、中央空调温度总控中心和中央空调温度控制器组成。
汇乐迪音乐城中央空调控制说明一、控制器简介本集中控制器适用于模块化的冷水机组室外机控制单元的控制。
其最多控制数量为128台压缩机控制单元，并可以自动搜索室外机控制单元的数量。
可实现对任意室外机控制单元的参数查询。
也可实现对全体室外机控制单元的状态设定、参数的修改。
与各室外机控制单元的通讯采用RS485通讯方式，本控制器为主控制器；室外机控制单元的地址由拨动开关设置。
集中控制器采用大屏点阵液晶显示器及导电橡胶按键开关。
二、主要参数：1、供电电压：+12V；2、运行条件温度：-7℃～60℃；湿度：10～75％（不允许结露）；振动：0.5Mmax（10～55Hz）3、运输/储存条件温度：－25～65℃；湿度：5～95％（不允许结露）；振动：0.5Mmax（10～55Hz）三、控制器显示内容及输出1、温度显示（可显示内容：设定温度、室外温度、室外盘管温度、压缩机排气温度、出水温度、压缩机电流值及故障显示）2、时钟显示（可显示内容：实时时钟、定时时间）3、机组号显示4、运行模式（制冷、制热）5、运行状态（可显示内容：单机、集中、童锁）6、定时标志(可显示内容：时钟、定时开、定时关、程序控制、24小时制)7、RS485-TXD、RS485通讯控制四、控制器按键及输入1、“运行/停止”键——控制器开关机2、“上升、下降”键——用于调整设定温度，实时时钟和定时时间及故障查询3、“模式切换”键——选择机组运行模式4、“时间设置”键——设置、查看定时时间和时钟5、“定时”键——设置定时功能6、“机组”键——用于机组选择，可选择任何编号的主机7、“单机”键——设置室外机机组单个机组的运行状态选择8、“设定”键——单机控制时设置室外机机组的运行状态9、RS485-RXD五、地址设置1、连接在RS-485总线上的每一个控制器（包括控制器、室外主控制器）均需为其赋予一个唯一的地址，该地址的编址范围为从地址“0”至地址“1”，编址规则如下：①地址“0”：用于控制器；②地址“1”至地址“127”：用于室外控制器（控制单元）编址（显示为：1、2、3……127。

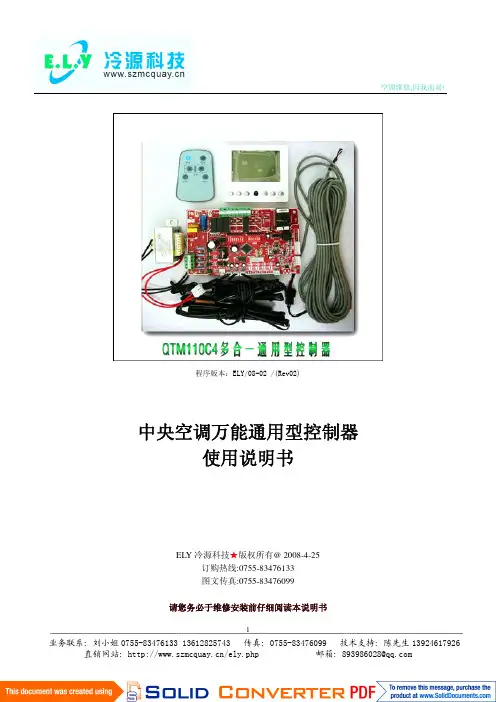

空调维修,因我而易!1程序版本：ELY/08-02 /(Rev02)中央空调万能通用型控制器使用说明书EL Y 冷源科技★版权所有@2008-4-25订购热线**************图文传真**************请您务必于维修安装前仔细阅读本说明书空调维修,因我而易!2中央空调万能通用型控制器说明书QTM110C4多合一一、产品简介本产品基于中央空调维修的特点并结合麦克维尔、开利、约克、特灵等主流空调品牌的产品控制技术及系统匹配参数设计开发。
内置先进的系统过冷度、过热度智能匹配程序。
集成所有空调系统保护电路，完全通用市场上绝大多数中央空调品牌。
QTM110C4完美通用于各品牌风冷管道式、天花嵌入式及水源热泵式等空调产品。
二、产品功能✧可控制1-2台压缩机✧制热/制冷/除湿/风扇/自动模式✧室内风扇高，中，低，自动风速可调✧定时时间长达24小时✧制冷，制热，和自动模式均可以设置睡眠功能✧压缩机再启动保护功能✧压缩机过载保护功能✧感温器缺失自动检测报警功能✧先进的系统过冷度/过热度智能匹配功能✧自动除霜及手动除霜功能（适用于风冷机组热泵机型）✧冷媒泄露自动检测功能✧四路外接故障输入✧制冷，除湿模式下具有室内盘管防止结冰功能✧排水泵电源信号接口（适用于天花嵌入式机型）✧超薄卡片式遥控器（标准配置）✧RS-485通讯接口（可选件）三、控制面板操作说明空调维修,因我而易!31,开/关按键按下开启温控器，再次按下则关闭温控器。
2,模式按键切换工作模式：制冷--→风扇--→制热3,定时按键定时开启或定时关闭设定；定时设定范围1~24小时。
设定3秒后定时器工作，并显示当前距自动开/关机时间。
`4，风速设定按键风速设定每按键一次风速改变一档。
可以设定：高风速，中风速，低风速，自动风速；5,上升按键设定温度或参数上升/增加按键。
6,下降按键设定温度或参数下降/减少按键。
空调维修,因我而易!4四、QTM110C4多合一主板功能描述如无特殊说明以下标识的含义如下：Tset 用户设定温度Troom 回风温度（由TH1探头检测得到）Tid 室内盘管温度Tod 室外盘管温度4.1上电默认参数设置本控制器主板上电后显示当前的机型代码3秒。
中央空调温控器说明书介绍空气调节，也称为风机盘管恒温器，是用来控制风机盘管的加热、冷却或通风的。
对于风机的转速，人们可以通过手动控制或自动控制来调节风速按钮，以便有效地控制室温。
那么，让我们来看看空气调节的其他方面吧！空气调节温控器技术参数。
1. 工作温度范围：0-40摄氏度。
2. 工作电压：220v，6a，50hz。
3. 标准负荷：冷热水阀、风扇、继电器。
4. 贮存温度：-20-55 °c 恒温空气调节中央空调温控器的功能和特点。
1. 安装方便，温度设定简单直观。
2. 性能优良，使用寿命长，安全耐用。
3. 使用拨动开关，感觉更舒适。
4. 支持不同类型的电动阀门。
5. 进一步控制温度的热传感器。
就空气调节的操作方法而言。
中央温度控制器的操作主要分为四个步骤：开关机、工作模式设定、温度设定及风速设定。
首先，开关非常简单，打开开关到开位置，关闭开关到关闭位置。
其次，运行方式是指冷却或加热。
要冷却的话，把开关调到冷却位置。
要加热的话，把开关转到上升位置。
然后是温度设置，机械恒温器是一个旋钮设置，你想设置什么温度，只要把红点指向温度指数上标记的恒温器。
最后是风速设置，共有三种选择，低风速、中风速和高风速，只要拨号开关调到低、中、高。
你可以分别控制低、中和高的风速。
空气调节注释。
1. 接线必须按照正确的接线图操作，不要让水、泥浆、灰尘等杂物混入恒温器内，否则会损坏部件。
2. 最好在安装恒温器的地方周围有自由流动的空气，并保持稳定的温度。
3. 避免在阳光直射的地方安装恒温器。
4. 室内装修时，最好不要先安装恒温器。
空气调节现已广泛应用于商业、工业和民用建筑，它在控制温度方面发挥了不可低估的作用！。
中央空调温度控制器 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
中央空调温度控制器中央空调温度控制器即中央空调温控器。
是用在中央空调末端风机盘管上的温度控制器。
通过程序编辑，用程序来控制并向执行器发出各种信号，从而达到控制空调风机旁管以及电动二通阀的目的。
ST-T3700系列风机盘管控制器原理(采用国际最先进的微电脑控制芯片)，通过控器内部NTC高精度传感器，检测出室内的温度。
并实时与用户所设定的温度进行比较，自动调节冷暖气量或开关电动阀达到保持室内恒温的目的
特点：
主要功能及特点
·开/关控制
·室内温度设定
·睡眠功能（可选）
·定时开关机设定
·室内温度测量并显示
·可接二线或三线电动阀
·手动或自动转换风机三速
·时钟功能、遥控功能（可选）
·外观豪华大方，大屏幕液晶显示
·记忆功能、断电设定数据不定时丢失
·显示室温、设定温度、制热制冷、风速、及时钟技术参数
·电流负载：1A
·控温精度：±1℃
·自身功耗：<
·控温范围：℃℃
·外型尺寸：86mmX86mmX13mm(长X宽X高) ·工作电压：220VAC±10% 50/60HZ
选型列表
安装方法：
ST-T3700系列风机盘管控制器接线图
安装方法及注意事项
1．先用一字螺丝刀伸进温控器侧面的小卡坐口里，轻轻的撬开底板（不可过度用力不然或把外壳卡座弄断），使温控器面板和底板分离开，再把底板用配备的螺丝钉固定想要固定的地方再把温控器面板扣到底板上即可。
接线一定按照电气接线图正确接线，切勿使水，泥浆等杂质进入温控器内，否则将会造成器件损坏。
温控器应安装在周围空气自由流动的墙面上，距离地面高为米处，且是一个温度稳定而且没有靠近进门处或空调装置的地方,安装位置应保证其不受其他热源及避免阳光、门窗气流或外墙温度等影响。
2．在室内还没装修完但是已经把本产品装上了的情况下，建议在产品周围及产品缝口出帖上胶纸或其它可避免灰尘进入产品内部的东西，要么就把产品液晶屏幕卸下适当时候再安装上去。
因为在房间装修时会有很多灰尘，不可避免的会从产品的小缝进入产品里面，因而损坏产品尤其是液晶屏幕。
3．在安装时，由于墙面安装盒处太宽或安装处墙面不平整，从而安装时把螺丝固定的太紧会导致使产品的底板稍有凹凸变形，再把液晶面板扣上时会把液晶屏幕顶上，液晶显示不够清晰可能还会损坏；或者可能会导致液晶面板扣不上去，建议在安装时不要把螺钉拧的太紧保持底板平整，或尽量找个平的墙面或使用其它办法把底板安装平整。
4．在安装时有些用户室内的电线用的是的线，这样在安装温控器时由于电线太硬又粗，线接好后把温控器的电源座放入墙面的安装盒里时，请注意，一定要顺着电线的弯曲方向把温控器电源座导入安装盒里面，避免安装不当，电线的硬度给温控器电源接线端子的损坏。
建议用户在接温控器时，采用的软线进行连接。
