4. 定时开关机设置：此设置一旦设定成功后，温控器每天的开关机时间 就会按照设定时间开启或是关闭。
设定步骤如下： a. 长按5秒钟功能键 ，此时定时开机标志 ON 闪 烁，可以进一步设置定时开机功能。
b. 若再次点击功能键 ，此时定时关机标志 OFF 闪烁，则可以切换到定时关机设置。
c. 点击下调键 ，小时数值加1，累加12小时切换 AM-PM-AM；点击上调键 ，分钟加1，0-59 循环累加，以此来确认定时开机或是关机时间， 停止按键操作三秒后保存退出。
3. 定时取消设置：长按5秒钟向下键 ，定时功能取消，液晶面板定时 标志 消失。
2. 面板锁定设置：长按5秒钟电源键 ，进入锁屏状态，液晶面板会出 现屏幕锁 的标志。
再次长按电源键 ，则屏幕锁 定状态解除，屏幕锁标志消失。
1. 时间设置：长按5秒钟风量键 ，时间显示标志 闪烁，此时按 下调键 ，小时数值加1，累加12小时切换AM-PM-AM ；通过上调键 ，分钟加1，0-59循环累加，停止按键操 作三秒或是点击风量键 后保存退出。
高级操作，该模式主要是面向专业工程调试人员。
五、技术参数工作电压：AC85~250 ，50/60HZ 自耗功率：<2W 负载电流：3A 温度传感器：NTC 设定温度范围：5℃- 35℃ 控温精度：±1℃四、安装须知1. 开始安装之前断开电源，防止触电或设备的损坏。
2. 按照指定的额定电流负载，禁止超载。
3. 请严格按照接线图正确接线，切勿使水、泥浆等杂物进入温控 器内部，否则将会造成温控器的损坏。
风量键： 点击后对出风量进行调节，风速标志在高速→中速→低度→自 动之间切换（自动挡时，风速会根据房间温度和设定温度自动。
产品概述是专为中央空调智慧节能管理而设计的远程温度控制设备，替代传统温控器，实时反馈空调运行状态，远程控制空调温度，可以根据作息习惯设置多组定时器，定制24小时温控计划，管理空调使用时间，可广泛应用于酒店、商场、医院、写字楼等地，集中控制，有效降低运营投入成本。
产品特点•豪华液晶屏,双温显示，按键式操作•大功率输出（300W风机盘管）•标准LoRaWAN通信•远程节能控制，定时开关功能•V0级阻燃外壳，标准接线盒，部署简单。
技术参数产品示意图功能说明1. 工作模式制冷--模式栏显示"冰花"实际温度≥设定温度+温控容差：开阀并启动风机实际温度≤设定温度－温控容差：关阀并延时10秒关闭风机温控容差=0时：实际温度≥设定温度+1：开阀并启动风机实际温度≤设定温度：关阀并延时10秒关闭风机制热--模式栏显示"太阳"实际温度≥设定温度+温控容差：关阀并延时10秒关闭风机实际温度≤设定温度－温控容差：开阀并启动风机温控容差=0时：实际温度≥设定温度+1：关阀并延时10秒关闭风机实际温度≤设定温度：开阀并启动风机通风—模式栏显示"风扇"关闭制冷制热功能，风机始终按设定的风速工作，不受温度控制。
除霜—工作模式栏显示"水滴"温控器按"防冻温度"的制热工作模式工作；当自动防冻功能关断时，除霜模式的控制温度为5℃；2. 风机转速低速---风速显示"低速"；中速---风速显示"中速"；高速---风速显示"高速速"；自动---风速显示"自动"的同时分别显示"高速、中速、低速"其中之一，风机转速根据室温与设定温度的差自动调整。
制冷时：设定温度+1＜室温：风机高速设定温度＜室温≤设定温度+1：风机中速（设定温度-容差）＜室温≤设定温度：风机低速制热时：设定温度+1＞室温：风机高速设定温度＞室温≥设定温度+1：风机中速（设定温度-容差）＞室温≥设定温度：风机低速通风时：风机不能设置为自动方式；当从其他模式转为通风模式，且风速为自动时，默认风速为中速。

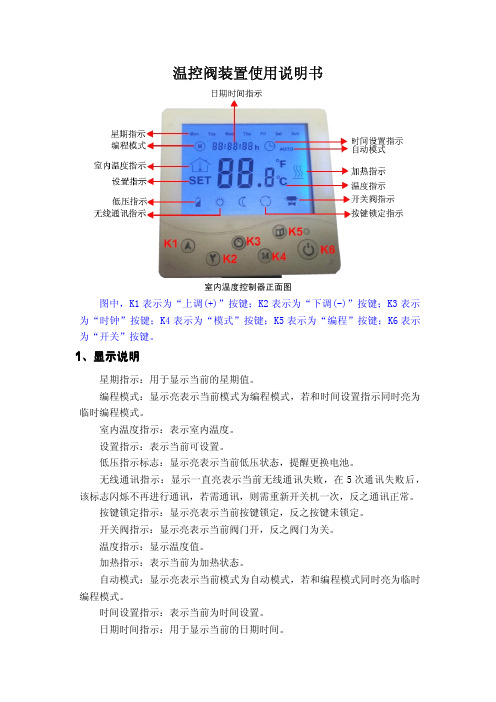

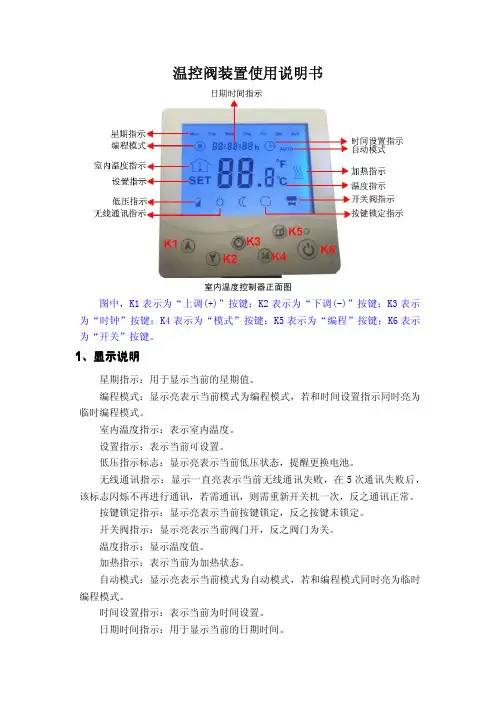

温控阀装置使用说明书室内温度控制器正面图图中，K1表示为“上调(+)”按键；K2表示为“下调(-)”按键；K3表示为“时钟”按键；K4表示为“模式”按键；K5表示为“编程”按键；K6表示为“开关”按键。
1、显示说明星期指示：用于显示当前的星期值。
编程模式：显示亮表示当前模式为编程模式，若和时间设置指示同时亮为临时编程模式。
室内温度指示：表示室内温度。
设置指示：表示当前可设置。
低压指示标志：显示亮表示当前低压状态，提醒更换电池。
无线通讯指示：显示一直亮表示当前无线通讯失败，在5次通讯失败后，该标志闪烁不再进行通讯，若需通讯，则需重新开关机一次，反之通讯正常。
按键锁定指示：显示亮表示当前按键锁定，反之按键未锁定。
开关阀指示：显示亮表示当前阀门开，反之阀门为关。
温度指示：显示温度值。
加热指示：表示当前为加热状态。
自动模式：显示亮表示当前模式为自动模式，若和编程模式同时亮为临时编程模式。
时间设置指示：表示当前为时间设置。
日期时间指示：用于显示当前的日期时间。
2、按键操作说明▲--K1“上调”按键：设定温度升温键或调节日期时钟或调节工作模式设定值。
--K2“下调”按键：设定温度降温键或调节日期时钟或调节工作模式设--K3“时钟”按键：调整日期和时钟，短按“”键切换日期和时钟显示，在任一时间界面下长按进入设置状态，短按可切换设置的日期和时间，调整顺序为该循环：时钟时→时钟分→时钟秒→日期月→日期日→日期年高(0-99)→日期年低(0-99)→星期→时钟时，长按K3可退出设置模式或5s后自动退出设置状态。
M--K4“模式”按键：切换自动模式与编程工作模式。
--K5“编程”按键：在编程工作模式下长按“”键进入编程模式参数设置。
设置顺序：01工作日第一时间段时间调整→01工作日第一时间段温度调整→06工作日第六时间段时间调整→06工作日第六时间段温度调整···→11休息日第一时间段时间调整→11休息日第一时间段温度调整→16休息日第六时间段时间调整→16休息日第六时间段温度调整(默认值参见上表3-1)。
中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（）温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。
✍模式选择：开机状态下，按“”键进行工作模式切换。
液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。
✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。
在“自动”模式下，风速自动换档。
即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。
当室温达到设置温度时，关闭电动阀和风机。
✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。
时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。
✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。
✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。
✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。
✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。
MA系列数字液晶面板温度控制器使用说明书以下是MA系列数字液晶面板温度控制器的使用说明书：
1.产品概述：
MA系列数字液晶面板温度控制器是一款用于控制温度的设备。
它具有数字液晶面板显示温度和控制参数的功能，并可以通过设置控制参数来实现精确的温度控制。
该控制器适用于各种需要温度控制的场合，如实验室、工业生产等。
2.产品特点：
-数字液晶面板显示温度和控制参数，直观易懂。
-支持设置温度上限和下限，设定温度范围内自动控制。
-支持设定温度控制精度，可以实现高精度的温度控制。
-具有温度补偿和防护功能，保证控温的稳定性和安全性。
-高质量的温度传感器，能够准确感知环境温度。
3.使用方法：
-将温度传感器插入需要控制温度的区域，确保传感器与被控物体有效接触。
-将电源线连接到电源插座，并将MA温控器的插头插入温控器的插座中。
-打开电源开关，液晶显示屏将显示当前环境温度。
-按下“设置”按钮进入设置模式，使用向上和向下按钮来选择要调整的参数。
使用“确认”按钮来确认选择。
-调整温度上限和下限，确保设定温度符合要求。
-调整温度控制精度，根据需要设定合适的精度。
-按下“退出”按钮退出设置模式，控制器将开始根据设定参数控制温度。
4.注意事项：
-请按照正确的电源电压要求连接电源，避免电压不稳定或过高的情况。
-请确保温度传感器与被控物体的接触良好，以确保温度控制的准确性。
-请勿将温度控制器暴露在高温、低温或潮湿的环境中，以免影响其正常工作。
-请勿在设定温度范围之外使用该控制器，以免损坏设备或造成安全事故。
现在很多小伙伴家里在装修的时候，都安装了中央空调，随之配套的还有中央空调的温控器，很多小伙伴还不知道温控器怎么操作，下面就一起来看看温控器的使用说明吧。
中央空调温控器分爲电子式和机器式两种，按显示不同分爲液晶显示和调理式。
中央空调温控器是经过顺序编辑，用顺序来控制并向执行器收回各种信号，从而到达控制空调风机盘管以及电动二通阀的目的。
机器式机器盘管温控器使用于商业、工业及民用修建物。
可对采暖、冷气的中央空调末端风机盘管、水阀停止控制。
使所控场所环境温度恒定爲设定温度范围内。
温度设定拔盘指针应设定爲所需恒定温度地位。
拔动开关功用辨别爲:电源开关(开ON—关OFF);运转形式开关(暖气HEAT—冷气COOL)，FAN风速开关(低速L—中速M—高速H)。
可控制设备：三档风机盘管风速，三线电动阀，二线电动阀，也可接电磁阀、开关型风阀或三线型风阀。
外型尺寸。
操作办法1、开关机：把拨动开关拨动到ON地位，温控器开机；把开关拨动到OFF 地位，温控器关机。
2、打工形式设定：把拨动开关拨动到COOL地位，温控器设定爲制冷形式；把拨动开关拨动到HEAF地位，温控器设定爲制热形式。
3、温度设定：机器式温控器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。
4、风速设定：把开关拨动到LOW地位；温控器设定爲高档风速；把开关拨动到WED地位，温控器设定爲中档风速；把开关拨动到High地位，温控器设定爲高档风速。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
带液晶显示的房间温度控制器 RDF10...两管制风机盘管直接膨胀式的压缩机输出开关信号给阀门执行器输出开关信号给单分段压缩机输出开关信号给三风速机按房间或回风温度进行控制（RDF10）自动冷/热转换（RDF10）手动冷/热转换（RDF10.2）工作模式：正常，节能和待机（RDF10）工作模式：正常和关闭（RDF10.2）用于远处控制的工作模式转换输入（RDF10）防止湿度损坏功能（RDF10）可选择安装和控制参数（RDF10）显示房间温度和可选温度值（RDF10）最小和最大的温度设定值（RDF10）工作电压AC230V用途典型应用：用于两管制风机盘管进行供冷供热的独立房间温度控制用于采用DX型装置供冷的房间控制用于开关阀门和转换三速风机适用于系统有下列功能自动冷/热转换手动冷/热切换连续供冷或供热模式功能温控器通过内置温度传感器或外置房间温度传感器（QAA32），或通过另外安装的回风温度传感器（QAH11.1，与RDF10连接的传感器）获取温度，通过转换二通阀控制指令或压缩机输出信号来维持房间温度设定点。
供热模式的转换误差为2K，供冷模式的转换误差为1K（RDF10和RDF10.2是可调的，RDF10.2是固定的）。
风机运行通过控制输出Q1，Q2或Q3的转换来调整风速。
当功能设置成“通过风机控制温度”时（可选择DIP开关第一档），风机的开关取决于温度，也就是说，和阀门或压缩机是同步的。
当出现下列情况时会调到关闭一档：无供热或供冷状态，功能设置在“通过风机控制温度”键上，或手动调到待机状态，设置成无定点状态（例如：霜冻保护）（RDF10）使用外部运行模式转换开关，所提供的外部条件不需要节能模式（RDF10）关闭温控器的电源显示如果DIP开关2设为ON（出厂缺省设置），温度控制器显示感测的房间温度或回风温度（除非临时修改参数或温度设定值）。
如果DIP设为OFF，温度控制器显示正常运行模式的温度设定值。
中央空调房间温控器A8豪华型触摸屏安装使用说明书尊敬的用户：非常感谢您选用本公司产品，请仔细阅读说明书后使用产品。
在为您提供优质可靠的产品同时，我们将随时随地为您提供完善技术支持及售后服务。
如有任何疑问，请及时联系我们！再次感谢！一、产品概述A8豪华型触模屏恒温温控器，主要应用于商业、工业及民用建筑物，对中央空调末端的盘管风机、水阀及风阀进行控制。
可选带RS485网络通讯功能(A8L)。
二、技术参数：工作电源220V AC,50/60HZ恒温范围+5~+35℃标准负载3A功耗<1W感温元件NTC热敏电阻控温精度±1℃运输储存环境温度：-20~+70℃，相对湿度：RH<92%工作环境- 10~+60℃外壳材料PC工程塑材外形尺寸86*86*40.5（mm)安装86型标准暗盒三、主要功能及特点3.1 触摸屏、液晶LED显示，兰底白色字符。
3.2 四种风速档位设定，低、中、高及自动风。
3.3 测温分辨率：0.5℃。
3.4 睡眠功能，房间温度舒适，经济省电节能。
3.5继电器触点形式输出。
3.6 带有通信接口，可以远程或集中控制（参阅型号说明）。
3.7 具备红外遥控功能，应选配遥控器（参阅型号说明）。
3.8 断电记忆功能：记忆：模式、开关机状态、设定温度、风速、地址码等。
3.9 故障诊断：传感器短路显示E1，开路显示E2。
故障时，阀关断。
四、用户界面说明五、液晶显示说明首次上电，关机状态开机状态，显示内容包括：工作模式，设定温度，环境温度，通信地址（仅限A8L）和风机状态。
1）工作模式，二管制产品有5种模式：制热、制冷、通风、睡眠+制热、睡眠+制冷；四管制产品增加了一个恒温模式，在此模式下，同时显示制热和制冷。
用户可通过模式键来设置。
出厂时，工作模式为制冷模式。
2）设定温度，设定范围为+５.0℃～+35.0℃，可通过增温键和降温键来调整。
出厂时，设定温度为25℃。
步进0.5℃3）房间温度，显示温度为0℃~+55℃,当房间温度小于0℃时，显示LO ；当房间温度大于55℃时，显示HI 。
