caxacam数控车2024教程
平移视图
03
通过鼠标右键拖动或工具栏中的平移按钮，可以平移视图，以
便从不同角度观察模型。
图形绘制与编辑
03
基本图形绘制：直线、圆弧等命令使用
直线绘制
使用“LINE”命令，指定起点和终点坐标，可绘制水平线、垂直线 或任意角度的直线。
圆弧绘制
使用“ARC”命令，通过指定圆心、起点和终点坐标，或者利用半 径和角度参数，可绘制不同形状和大小的圆弧。
G代码基本语法
包括程序头、程序体、程序尾三 部分，其中程序体由一系列的G代 码指令组成，用于控制机床的各 轴运动、切削参数等。
G代码常用指令
如G00（快速定位）、G01（直 线插补）、G02/G03（圆弧插 补）、G90/G91（绝对/相对坐标 编程）等。
M代码编程基础
M代码概述
M代码是数控编程中用于控制机床辅助功 能的编程语言，如冷却液开关、主轴正反
转等。
M代码常用指令
如M03/M04（主轴正/反转）、M05（主 轴停止）、M08/M09（冷却液开/关）等。
M代码基本语法
与G代码类似，由程序头、程序体、程序 尾三部分组成，程序体中包含一系列的M 代码指令。
注意
以上内容仅为caxacam数控车2024教程中 关于数控编程基础部分的简要介绍，实际 教程内容可能更加详细和深入。
数控编程原理 基于计算机图形学、计算几何、机械制造工艺等理论，结 合数控机床的特性和加工要求，通过编程软件生成加工程 序。
数控编程的重要性
是实现数控机床自动化加工的关键环节，直接影响加工精 度、效率及机床的利用率。
G代码编程基础
G代码概述
G代码是数控编程中常用的一种编 程语言，用于描述机床的加工动 作和加工参数。
CAXA数控车教程PPT课件
案例二：盘类零件加工
数控编程与仿真
01
03 02
简单零件加工案例
加工工艺规划
数控编程与仿真
复杂零件加工案例
01
案例一：蜗轮蜗杆加工
02
零件图纸分析
03
加工工艺规划
复杂零件加工案例
01 02 03
数控编程与仿真 加工难点与解决方案 案例二：曲面零件加工
复杂零件加工案例
01
零件图纸分析
02
加工工艺规划
尺寸驱动修改
02
利用尺寸驱动功能，通过修改尺寸参数来快速调整零件形状和
大小，提高设计效率。
特征重构
03
学习特征重构技巧，对已有特征进行修改或重新构建，以满足
新的设计要求。
零件库管理及调用
1 2
零件库管理 了解CAXA数控车的零件库管理功能，包括零件 分类、属性定义、检索方式等，以便有效组织和 管理零件资源。
THANKS
感谢观看
对未来学习和发展建议
深入学习与实践建议
鼓励学生继续深入学习CAXA数控车相关知识，多进行实践操作和 练习，提高自己的技能水平和解决问题的能力。
拓展学习领域推荐
推荐学生拓展学习相关领域的知识和技能，如先进制造技术、智能 制造等，以适应未来制造业发展的需要。
职业规划与发展指导
引导学生思考自己的职业规划和发展方向，提供相关的指导和建议， 如如何选择合适的岗位、如何提升自己的职业素养等。
智能化
引入人工智能、大数据等先进技术，实现数 控车削加工的智能化和自适应控制。
高精度化
采用先进的测量技术和补偿技术，提高数控 车削加工的精度和稳定性。
绿色化
采用环保材料和清洁能源，降低数控车削加 工的能耗和环境污染。
数控编程与仿真
01
03 02
简单零件加工案例
加工工艺规划
数控编程与仿真
复杂零件加工案例
01
案例一：蜗轮蜗杆加工
02
零件图纸分析
03
加工工艺规划
复杂零件加工案例
01 02 03
数控编程与仿真 加工难点与解决方案 案例二：曲面零件加工
复杂零件加工案例
01
零件图纸分析
02
加工工艺规划
尺寸驱动修改
02
利用尺寸驱动功能，通过修改尺寸参数来快速调整零件形状和
大小，提高设计效率。
特征重构
03
学习特征重构技巧，对已有特征进行修改或重新构建，以满足
新的设计要求。
零件库管理及调用
1 2
零件库管理 了解CAXA数控车的零件库管理功能，包括零件 分类、属性定义、检索方式等，以便有效组织和 管理零件资源。
THANKS
感谢观看
对未来学习和发展建议
深入学习与实践建议
鼓励学生继续深入学习CAXA数控车相关知识，多进行实践操作和 练习，提高自己的技能水平和解决问题的能力。
拓展学习领域推荐
推荐学生拓展学习相关领域的知识和技能，如先进制造技术、智能 制造等，以适应未来制造业发展的需要。
职业规划与发展指导
引导学生思考自己的职业规划和发展方向，提供相关的指导和建议， 如如何选择合适的岗位、如何提升自己的职业素养等。
智能化
引入人工智能、大数据等先进技术，实现数 控车削加工的智能化和自适应控制。
高精度化
采用先进的测量技术和补偿技术，提高数控 车削加工的精度和稳定性。
绿色化
采用环保材料和清洁能源，降低数控车削加 工的能耗和环境污染。
《CAXA数控车教程》课件
一、课件简介1.1 课件目的本课件旨在通过详实的教程，使学员熟练掌握CAXA数控车的基本操作和编程技巧，提高数控车削加工的实际操作能力。
1.2 课件内容本课件包含CAXA数控车的基本操作、数控编程、仿真加工、参数设置等多个方面，通过实例分析，使学员能够学以致用。
1.3 课件结构本课件共分为十五个章节，分别为：课件简介、软件安装与界面熟悉、基本操作、数控编程、仿真加工、参数设置、加工实例等。
二、软件安装与界面熟悉2.1 软件安装介绍CAXA数控车软件的安装步骤，注意事项以及可能遇到的问题。
2.2 界面介绍详细讲解CAXA数控车软件的界面布局，各功能模块的作用，以及如何快速找到所需功能。
三、基本操作3.1 坐标系设置讲解坐标系的建立、变换和显示方法，使学员能够熟练操作坐标系。
3.2 图形绘制介绍如何使用CAXA数控车软件进行图形绘制，包括线段、圆弧等的绘制方法。
3.3 文件操作四、数控编程4.1 编程基础介绍数控编程的基本概念、语法规则，使学员掌握数控编程的基本要素。
4.2 加工策略讲解CAXA数控车软件中的各种加工策略，如粗加工、精加工等，以及如何选择合适的加工策略。
4.3 编程实例通过实际加工案例，使学员掌握数控编程的整个过程，包括加工参数的设置、刀具路径的等。
五、仿真加工5.1 仿真原理讲解数控车削加工仿真原理，使学员了解仿真加工的过程。
5.2 仿真操作介绍如何在CAXA数控车软件中进行仿真操作，包括开始、暂停、停止等，以及如何观察仿真过程中的各种信息。
5.3 仿真案例通过实际仿真案例，使学员掌握仿真加工的操作技巧，提高实际操作能力。
六、参数设置6.1 系统参数设置讲解如何设置CAXA数控车软件的系统参数，包括界面语言、单位制式、刀具库等。
6.2 加工参数设置介绍如何设置加工参数，如切削速度、进给量、切削深度等，以及如何根据不同的加工材料和工艺要求进行调整。
6.3 用户参数设置讲解如何设置用户参数，包括操作员信息、机床信息等，以便于管理和跟踪加工过程。
《CAXA数控车教程》课件
直接接触工作材料进行切削
5. CAXA数控车的基础编程语法
数值指令
定义切削参数和工件坐标
循环指令
重复执行相同的任务
分支指令
根据条件跳转到不同的程序段
6. CAXA数控车的坐标系与工 作模式
数控车的坐标系包括绝对坐标和相对坐标，工作模式包括手动操作和自动操 作两种。
7. 调整参数和程序的方法
可以通过更改切削速度、进给速度和刀具半径来调整参数，通过修改G代码来改变加工程序。
8. 数控车床夹具设计与加工
夹具设计应考虑工件的形状和尺寸，确保安全稳定的夹持和精确的加工。《CAXA数控车教Fra bibliotek》 PPT课件
欢迎来到《CAXA数控车教程》PPT课件。本课程将深入介绍CAXA数控车的 基础知识，应用领域和工作原理，以及相关的编程语言和刀具系统。
1. CAXA数控车的应用领域
汽车制造
用于加工发动机和零部件
航空航天
生产飞机和航空零件
医疗器械
加工高精度医疗设备
2. CAXA数控车的工作原理
通过预设程序和轴动控制实现自动切削、加工和成形。能够处理多种复杂的加工操作，提高生产效率和一致性。
3. CAXA数控车的编程语言
1 G代码
用于控制运动和刀具路径
2 M代码
用于控制机床辅助功能
3 T代码
用于选择刀具
4. CAXA数控车的刀具系统介绍
1
刀柄
连接刀具和主轴
2
刀臂
支撑刀具并提供切削力
3
刀片
数控车床项目六CAXA数控车自动编程课件
为了适应各种情况下直线的绘制,CAXA数控车提供了【两点线】、【 平行线】、【角度线】、【角等分线和切线/法线】及【等分线】5种方 式。
画两点线是在屏幕上按给定两点画一条直线段或按给定的连续条件画连 续的直线段。在非正交情况下,第一点和第二点均可为三种类型的点,即 切点、垂足点和其他点(工具点菜单上列出的点)。根据拾取点的类型可 生成切线、垂直线、公垂线、垂直切线以及任意的两点线。在正交情况 下生成的直线平行于当前坐标系的坐标轴,即由第一点定出首访点,第二 点定出与坐标轴平行或垂直的直线线段。
4)弹出菜单。CAXA数控车弹出菜单是用来调用当前命令状态下的子命 令,通过空格键弹出,不同的命令执行状态下可能有不同的子命令组,主要 分为【点工具组】、【矢量工具组】、【选择集拾取工具组】、【轮廓 拾取工具组】和【岛拾取工具组】。如果子命令是用来设置某种子状态, 则CAXA数控车在状态条中显示提示用户。
任务一 CAXA数控车软件的操作入门
本任务主要介绍CAXA数控车软件的用户界面,通过该任务的 讲解,让学生对该软件及其各个模块区的功能有所了解。会利用CA XA软件绘制简单的轴孔复合型零件的零件图。
1.认识CAXA数控车软件。 2.掌握软件各个模块区的功能。 3.能够利用CAXA数控车软件绘制简单的轴孔复合型零件的零件图。
CAXA数控车软件的用户界面主要包括三个部分,即菜单条、工具栏和 状态栏。
另外,需要特别说明的是,CAXA数控车提供了立即菜单的交互方式,用来 代替传统的逐级查找的问答式交互,使得交互过程更加直观和快捷。CA XA数控车软件的用户界面如图6-2所示。
图6-2 CAXA数控车软件的用户界面
单击任意一个菜单项(例如设置),都会弹出一个子菜单。将光标移动到【 绘制工具】工具栏,在弹出的当前绘制工具栏中单击任意一个按钮,系统 会弹出一个立即菜单,并在状态栏显示相应的操作提示和执行命令状态, 如图6-3所示。
画两点线是在屏幕上按给定两点画一条直线段或按给定的连续条件画连 续的直线段。在非正交情况下,第一点和第二点均可为三种类型的点,即 切点、垂足点和其他点(工具点菜单上列出的点)。根据拾取点的类型可 生成切线、垂直线、公垂线、垂直切线以及任意的两点线。在正交情况 下生成的直线平行于当前坐标系的坐标轴,即由第一点定出首访点,第二 点定出与坐标轴平行或垂直的直线线段。
4)弹出菜单。CAXA数控车弹出菜单是用来调用当前命令状态下的子命 令,通过空格键弹出,不同的命令执行状态下可能有不同的子命令组,主要 分为【点工具组】、【矢量工具组】、【选择集拾取工具组】、【轮廓 拾取工具组】和【岛拾取工具组】。如果子命令是用来设置某种子状态, 则CAXA数控车在状态条中显示提示用户。
任务一 CAXA数控车软件的操作入门
本任务主要介绍CAXA数控车软件的用户界面,通过该任务的 讲解,让学生对该软件及其各个模块区的功能有所了解。会利用CA XA软件绘制简单的轴孔复合型零件的零件图。
1.认识CAXA数控车软件。 2.掌握软件各个模块区的功能。 3.能够利用CAXA数控车软件绘制简单的轴孔复合型零件的零件图。
CAXA数控车软件的用户界面主要包括三个部分,即菜单条、工具栏和 状态栏。
另外,需要特别说明的是,CAXA数控车提供了立即菜单的交互方式,用来 代替传统的逐级查找的问答式交互,使得交互过程更加直观和快捷。CA XA数控车软件的用户界面如图6-2所示。
图6-2 CAXA数控车软件的用户界面
单击任意一个菜单项(例如设置),都会弹出一个子菜单。将光标移动到【 绘制工具】工具栏,在弹出的当前绘制工具栏中单击任意一个按钮,系统 会弹出一个立即菜单,并在状态栏显示相应的操作提示和执行命令状态, 如图6-3所示。

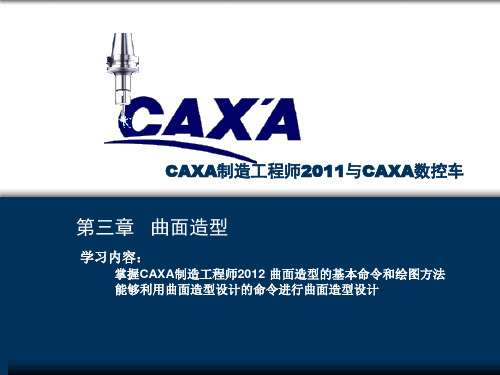

CAXA制造工程师与CAXA数控车第三章 曲面造型PPT课件
