配网中熔断器熔体的选择与配合2009年09月28日星期一 09:26在农村配电网络中，熔断器是最主要的保护元件，用作对各种低压用电设备的短路故障和过负荷保护。

在熔丝选择时不仅应符合被保护设备短路或过负荷保护的要求，还存在着上下级保护相互配合的问题。

所以，只有在熔丝选择正确并配合适当时，才能既起到保护作用，又不致使故障的范围扩大。

为了系统地了解熔丝的选择和配合，下面分析变压器高、低压侧熔断器及开关，各干线和分路处熔断器及开关的选择和配合原则。

1、100KVA及以上配电变压器高压侧熔丝按高压侧额定电流的2～2.5陪选择，100KVA以下的配电变压器按1.5～2陪选择，最小不能低于3A。

例如100kVA的变压器，10kV侧的额定电流约为100/(√3×10)=5.77A，如果是高压熔丝，100kVA 以上的变压器，可按1.5～2倍的额定电来选用，考虑到您的负荷比较低，可选1.5×5.77=8.655A，即用10A的。

2、配电变压器低压侧熔丝按低压侧额定电流稍大一些选择。

3、配电变压器低压侧总开关和熔断器的额定电流及额定电压不应小于工作电流及工作电压。

4、配电变压器低压侧如采用手动开关时，其分断电流能力不应小于变压器低压侧额定电流的1.5倍。

5、配电变压器低压侧如采用自动开关和熔断器配合时，分断电流的能力应大于变压器低压侧出口处的短路电流值。

6、配电变压器低压侧熔断器熔丝和自动开关脱扣器应按下述要求互相配合，既熔断器若作为过载保护装置时，熔丝额定电流应等于变压器的额定电流，脱扣器的额定电流不应小于变压器的额定电流。

瞬时脱扣器的整定电流值，一般为额定电流的6-10倍；过负载保护脱扣器的整定电流值，一般等于变压器的额定电流值。

7、分支线开关的额定电流和分断电流，不应小于分路的最大工作电流。

8、分路开关脱扣器的整定电流值和熔断器熔丝的额定电流，应按照分路负荷电流选择，其值应小于总开关脱扣器的整定电流或熔断器熔丝的额定电流。

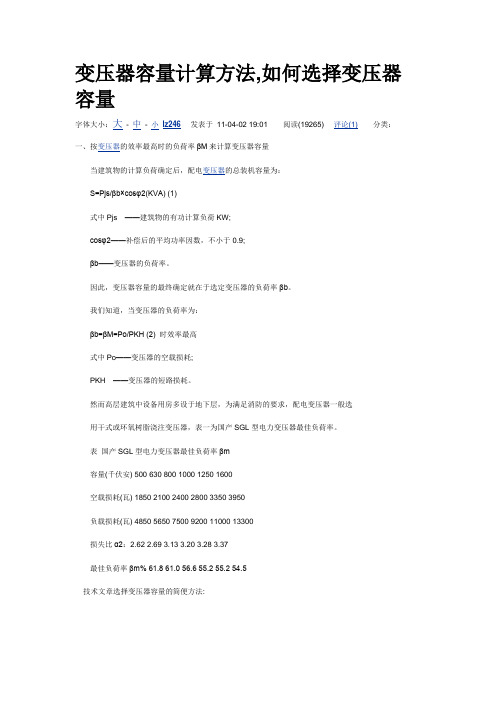

变压器容量计算方法,如何选择变压器容量字体大小：大- 中- 小lz246发表于11-04-02 19:01 阅读(19265) 评论(1)分类：一、按变压器的效率最高时的负荷率βM来计算变压器容量当建筑物的计算负荷确定后，配电变压器的总装机容量为：S=Pjs/βb×cosφ2(KVA) (1)式中Pjs ——建筑物的有功计算负荷KW;cosφ2——补偿后的平均功率因数，不小于0.9;βb——变压器的负荷率。

因此，变压器容量的最终确定就在于选定变压器的负荷率βb。

我们知道，当变压器的负荷率为：βb=βM=Po/PKH (2) 时效率最高式中Po——变压器的空载损耗;PKH ——变压器的短路损耗。

然而高层建筑中设备用房多设于地下层，为满足消防的要求，配电变压器一般选用干式或环氧树脂浇注变压器，表一为国产SGL型电力变压器最佳负荷率。

表国产SGL型电力变压器最佳负荷率βm容量(千伏安) 500 630 800 1000 1250 1600空载损耗(瓦) 1850 2100 2400 2800 3350 3950负载损耗(瓦) 4850 5650 7500 9200 11000 13300损失比α2：2.62 2.69 3.13 3.20 3.28 3.37最佳负荷率βm% 61.8 61.0 56.6 55.2 55.2 54.5技术文章选择变压器容量的简便方法:我们在平时选用配电变压器时,如果把变压器容量选择过大,就会形成“大马拉小车”的现象。

这不仅增加了设备投资,而且还会使变压器长期处于空载状态,使无功损失增加。

如果变压器容量选择过小,将会使变压器长期处与过负荷状态,易烧毁变压器。

因此,正确选择变压器容量是电网降损节能的重要措施之一,在实际应用中,我们可以根据以下的简便方法来选择变压器容量。

高频变压器变压器容量本着“小容量，密布点”的原则，配电变压器应尽量位于负荷中心，供电半径不超过0.5千米。

配电变压器的选用要点配电变压器为工矿企业与民用建筑供配电系统中的紧要设备之一，它将10（6）kV或35kV网络电压降至用户使用的230/400V母线电压。

此类产品适用于沟通50（60）Hz，三相额定容量2500kVA （单相额定容量833kVA，一般不介绍使用单相变压器），可在户内（外）使用，容量在315kVA及以下时可安装在杆上，环境温度不高于40℃，不低于—25℃，日平均温度30℃，年平均温度20℃，相对湿度不超出90%（环境温度25℃），海拔高度不超出1000m。

若与上述使用条件不符时，应按GB6450—86的有关规定，作适当的定额调整。

选用要点：1、负荷性质1）有大量一级或二级负荷时，宜装设二台及以上变压器，当其中任一台变压器断开时，其余变压器的容量能满足一级及二级负荷的用电。

一、二级负荷尽可能集中，不宜太分散。

2）季节性负荷容量较大时，宜装设专用变压器。

如大型民用建筑中的空调冷冻机负荷、采暖用电热负荷等。

3）集中负荷较大时，宜装设专用变压器。

如大型加热设备、大型X光机、电弧炼炉等。

4）当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及电电灯泡寿命时，可设照明专用变压器。

一般情况下，动力与照明共用变压器。

2、使用环境在正常介质条件下，可选用油浸式变压器或干式变压器，如工矿企业、农业的独立或附建变电所、小区独立变电所等。

可供选择的变压器有等。

3、温度环境①在温度下，保持长期稳定性②在温度下，可经受短期运行③在很广的温度和湿度范围内，保持性能稳定④在温度下，不会熔融，流动和助燃⑤在温度下，不会释放有毒或腐蚀性气体4、用电负荷1）配电变压器的容量，应综合各种用电设备的设施容量，求出计算负荷（一般不计消防负荷），弥补后的视在容量是选择变压器容量和台数的依据。

一般变压器的负荷率85%左右。

此法较简便，可作估算容量之用。

2）GB/T17468—1998《电力变压器选用导则》中，介绍配电变压器的容量选择，应依据GB/T15164—94《油浸式电力变压器负载导则》或GB/T17211—1998《干式电力变压器负载导则》及计算负荷来确定其容量。

关于配变熔丝熔片的配置各客户服务中心：变台熔丝熔片的配置要求以拟定，请各中心对集镇上的变台按（表2）要求配置熔丝熔片。

配电变压器低压侧或其内部发生故障时，应靠相应熔断器熔断来实现保护作用，熔丝选择是否适得当对设备和供电安全影响很大。

选择熔丝应注意以下几点。

（１）配电变压器低压侧熔丝，负荷率在８０％以下时，按其额定电流值选配；负荷率在额定状态时，考虑电动机启动、电网电压变化，可按其额定电流１．２倍值选配熔丝。

（２）高压侧熔断器熔丝变压器容量大小、负载率并结合实际与上级保护特征配合（即分、支路熔断器）。

对过负荷的保护，侧重从低压侧保护上考虑，高压侧熔丝应不影响设备出力达到铭牌规定值。

配电变器以下故障短路，应先熔断该保护熔丝。

当配电变压器容量在５０kＶＡ及以下时，熔丝电流宜按２．０～３．５倍额定电流选取；当配电变压器容量在８０～１００kＶＡ时，熔丝电流按１．５～２．５倍额定电流选取；当配电变压器容量在１００KＶＡ以上时，熔丝电流按１．５～２倍额定电流选取。

熔丝规格不能小３Ａ。

表1（基本配置）适用于农村变台序号变压器容量高压熔丝配置低压熔片配置（按额定电流配置）高压侧额定电流低压侧额定电流高压负载率（熔丝与额定电流）低压负载率（熔片与额定电流）1 20KVA 3 32 1.15 28.86 260.87% 110.88%2 30KVA 5 50 1.73 43.3 289.02% 115.47%3 50KVA 7.5 80 2.89 72.17 259.52% 110.85%4 80KVA 10 120 4.62 115.47 216.45% 103.92%5 100KVA 15 150 5.77 144.34 259.97% 103.92%6 200KVA 20 315 11.55 288.68 173.16% 109.12%7 250KVA 25 365 14.43 360.85 173.25% 101.15%8 315KVA 30 470 18.19 454.68 164.93% 103.37%9 400KVA 35 600 23.09 577.37 151.58% 103.92%10 500KVA 45 750 28.87 721.71 155.87% 103.92%11 630KVA 60 1000 36.37 909.35 164.97% 109.97% 表2（各中心的集镇变台按此表配置）配变容量(kVA) 高压熔丝(安)低压熔片(安) (安) (安)30 6 5050 6 80100 10 150160 15 250200 20 350250 25 400315 30 500400 40 600（750）500 40 （1000）630 50 （1200）生产技术部2010年9月27日。

配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。

400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电流配置。

采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。

馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。

一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。

变压器容量的选择电力变压器是供电系统中的关键设备，其主要功能是升压或降压以利于电能的合理输送、分配和使用，对变电所主接线的形式及其可靠与经济有着重要影响。

所以，正确合理地选择变压器的类型、台数和容量，是主接线设计中一个主要问题。

一、台数选择变压器的台数一般根据负荷等级、用电容量和经济运行等条件综合考虑确定。

当符合下列条件之一时，宜装设两台及以上变压器：1.有大量一级或二级负荷在变压器出现故障或检修时，多台变压器可保证一、二级负荷的供电可靠性。

当仅有少量二级负荷时，也可装设一台变压器，但变电所低压侧必须有足够容量的联络电源作为备用。

2.季节性负荷变化较大根据实际负荷的大小，相应投入变压器的台数，可做到经济运行、节约电能。

3.集中负荷容量较大虽为三级负荷，但一台变压器供电容量不够，这时也应装设两台及以上变压器。

当备用电源容量受到限制时，宜将重要负荷集中并且与非重要负荷分别由不同的变压器供电，以方便备用电源的切换。

二、容量选择变压器容量的选择，要根据它所带设备的计算负荷，还有所带负荷的种类和特点来确定。

首先要准确求计算负荷，计算按照变压器的负荷率一般取70%~85%（这里取70%）进行这时可以算出有补偿装置后，变压器所选的容量为：204/0.7=291.4因此可以用315kvA的变压器就可以了。

由此可见，利用无功补偿提高功率因数，可以减少投资和节约有色金属，对整个供电系统大有好处。

综上所述，电力变压器的选择取决于计算负荷，而计算负荷又与系统中的负荷大小和负荷特性以及系统中的功率补偿装置有关。

了解了这两点，可以根据实际情况灵活选择变压器的容量，电力变压器在运行中，其负荷总是变化的，在必要时允许过负荷运行，但是，对室内变压器，过负荷不得超过20%；对室外变压器，过负荷不得超过30%。

变压器的容量等级（单位KVA）：30KVA、50KVA、63KVA、80KVA、100KVA、125KVA、160KVA、200KVA、250KVA、315KVA、400KVA、500KVA、630KVA、800KVA、1000、1250、1600、2000KVA、2500KVA等。

变压器高压熔丝的选择计算变压器高压熔丝的选择计算是为了确保变压器的正常运行和保护电路的安全。

在变压器的高压侧，通常需要安装熔断器或熔断开关以保护变压器和下游电气设备。

选择正确的高压熔丝需要考虑多个因素，如变压器的额定容量、负荷电流、短路电流等。

首先，我们需要确定变压器的额定容量。

变压器的额定容量指的是变压器能正常运行和传输的功率大小。

在选择高压熔丝时，我们应根据变压器的额定容量进行选择。

一般情况下，变压器的额定容量可从设备的名称牌上查看，通常以千伏安（kVA）为单位。

接下来，我们需要确定变压器的负荷电流。

负荷电流是指变压器在额定负载下所需的电流值。

根据变压器的额定容量和变压器的额定电压，我们可以通过计算得到变压器的负荷电流。

计算公式如下：负荷电流（A）= 变压器额定容量（kVA）/（根号3 × 变压器额定电压（kV））在计算负荷电流时，需要注意采用恒定或极端负载条件来计算。

一般来说，我们应该采用极端负载条件下的最大负荷电流来选择高压熔丝，以确保能够满足最高负荷条件下的保护需求。

此外，我们还需要考虑变压器的短路电流。

短路电流是指在变压器的高压侧出现短路时所产生的电流。

变压器的短路电流通常由供电系统和变压器的参数决定。

在选择高压熔丝时，我们需要确保所选熔丝的熔断能力能够满足变压器高压侧的短路电流。

为了选择合适的高压熔丝，我们需要参考熔丝的技术规格表。

熔丝的技术规格表列出了各种电流、电压和熔断能力的熔丝。

根据变压器的负荷电流和短路电流，我们可以选择能够满足这些要求的熔丝。

在选择熔丝时，还需要考虑熔丝的动作特性。

熔丝的动作特性是指熔丝在超过其额定电流时的保护动作时间。

根据需要对电路进行的不同类型保护，我们可以选择不同动作特性的熔丝，如超速熔断器、快速熔断器和延时熔断器等。

最后，在选择高压熔丝时，我们需要注意正确安装和合理配备熔丝座。

熔丝座的额定电压和电流应与所选熔丝相匹配，以确保熔丝能正常工作并正确保护电路。
