mapgis拓扑造区拓扑造区 1、打开mapgis,装入光栅文件。
2、分别新建线文件:国界线、省界线、地州界线。
3、分别矢量化相应文件
4、将三个矢量好的文件合并为一个文件
5、其它--自动剪短线
6、其它--清除微短弧线--清除微短线
7、其它--清除重坐标及自相交--清线重叠坐标及自相交 8、其它--拓扑错误检查--线拓扑错误检查，修改完相应的错误。
9、其它—线转弧段。
10、其它-拓扑重建
11、新建点文件:命名为地名，并矢量化相应的地名
12、点编辑—编辑点属性结构，增加县名、面积、人口、所属地州等属性
13、注释为属性
14、其它—与label区合并。
问题:1、拓扑造区的主要作用是什么,
MAPGIS拓扑处理是图形编辑系统的一部分，改变了人工建立拓扑关系的方法，使得区域输入，子区输入等这些原来比较繁琐的工作，变得相当容易，大大提高了地图录入编辑的工作效率。
其主要作用是建立拓扑关系，它由拓扑查错、拓扑处
理、子区检索等功能组成。
2、如果label点不在区域内能实现label点与区合并吗,
不能，因为Label与区合并的目的是把区域内对应Label点文件的属性连接到区文件的属性中。
感受:老师治学严谨，要求严格，能深入了解学生的学习和生活状况，循循善诱，平易近人。
注意启发和调动学生的积极性，课堂气氛较为活跃。
上课例题丰富，不厌其烦，细心讲解，使学生有所收获。

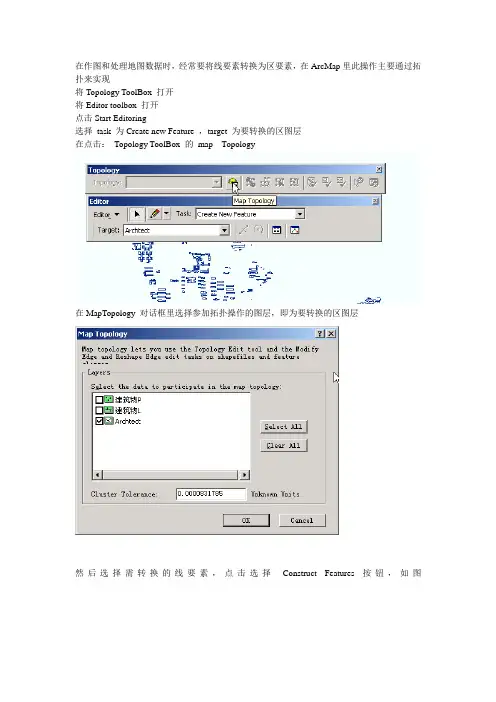

在作图和处理地图数据时，经常要将线要素转换为区要素，在ArcMap里此操作主要通过拓扑来实现
将Topology ToolBox 打开
将Editor toolbox 打开
点击Start Editoring
选择task 为Create new Feature ，target 为要转换的区图层
在点击：Topology ToolBox 的map Topology
在MapTopology 对话框里选择参加拓扑操作的图层，即为要转换的区图层
然后选择需转换的线要素，点击选择Construct Features 按钮，如图
那没所选的线要素的闭合的部分就会在Target 所选土层里生成区要素
在没有闭合的部分需要用编辑的Create new Feature 或modify feature ，并且打开Snapping 将其闭合后，再用topology 的Create Features 建区
注意：在编辑中，一点要选对Editor 的task 和Target
用同样的原理，可以将区转换为线，点等等。
另外，如果Licence Type 为ArcV iew 时，Construct Features 功能不可用，Licence Type为ArcInfo 才可用。
arcmap拓扑检查步骤ArcMap是一款常用的地理信息系统（GIS）软件，可用于地图制作、地理数据分析和空间数据管理等任务。
其中，拓扑检查是一项重要的功能，可帮助用户检测和修复地理数据中的拓扑错误。
下面将详细介绍ArcMap拓扑检查的步骤。
第一步：准备数据在进行拓扑检查之前，首先需要准备好需要进行拓扑检查的地理数据。
这些数据可以是矢量数据（如线、点、多边形）或栅格数据（如遥感影像）。
确保数据的完整性和准确性是进行拓扑检查的前提。
第二步：打开ArcMap打开ArcMap软件，并创建一个新的地图文档。
可以通过点击“文件”菜单中的“新建”按钮或使用快捷键Ctrl+N来创建新的地图文档。
在地图文档中，可以添加准备好的地理数据以进行拓扑检查。
第三步：添加数据在地图文档中，可以通过选择“文件”菜单中的“添加数据”选项或使用快捷键Ctrl+D来添加准备好的地理数据。
选择需要进行拓扑检查的数据，在数据添加对话框中点击“添加”按钮。
添加的数据将显示在地图视图中。
第四步：创建拓扑在地图视图中，点击“Editor”菜单并选择“创建拓扑”选项。
在弹出的拓扑创建对话框中，输入拓扑名称并选择需要进行拓扑检查的数据。
选择完毕后，点击“下一步”按钮。
第五步：定义拓扑规则第六步：设置拓扑容差第七步：完成拓扑创建第八步：执行拓扑检查在地图视图中，选择拓扑工具栏中的“拓扑错误检查”工具。
在拓扑错误检查对话框中，选择需要检查的拓扑，并点击“开始检查”按钮。
ArcMap将开始检查拓扑，并自动识别并显示出拓扑错误的位置和类型。
第九步：修复拓扑错误第十步：保存和导出结果在完成拓扑检查和修复后，可以保存和导出结果。
选择“文件”菜单中的“保存”选项，将地图文档保存为.mxd文件，以便将来再次打开。
还可以选择“文件”菜单中的“导出”选项，导出地理数据为shapefile 或其他GIS支持的格式，以便与他人共享或使用。
以上就是ArcMap拓扑检查的步骤。

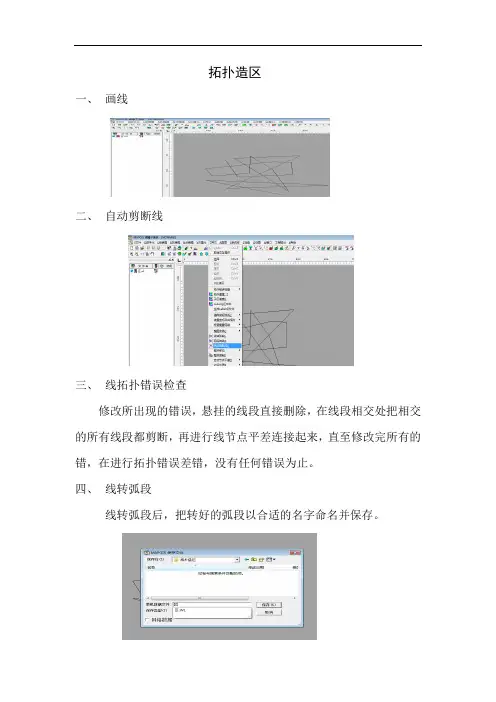

拓扑造区一、画线二、自动剪断线三、线拓扑错误检查修改所出现的错误，悬挂的线段直接删除，在线段相交处把相交的所有线段都剪断，再进行线节点平差连接起来，直至修改完所有的错，在进行拓扑错误差错，没有任何错误为止。
四、线转弧段线转弧段后，把转好的弧段以合适的名字命名并保存。
五、添加转换后的区文件添加保存好的区文件六、拓扑重建当项目添加好后，使它处于编辑状态，在“其它”中选择“拓扑重建”造区完成七、其它1、挑子区当出现上图所示，漏掉一个如上图类型的区的情况下可以用挑子区的方法补充，具体步骤如下：先用线画出该子区---区编辑---线工作区提取弧段---输入区线工作区提取弧段输入区区编辑--挑子区，子区完成2、分割区画线线工作区提取弧段区编辑—分割区为方便辨认该区参数自动剪断线—线拓扑查错—删除悬挂线及弧段线拓扑查错，删除多余线及弧段完成公司股东合作协议书甲方:住址:身份证号:乙方:住址:身份证号:甲,乙双方因共同投资设立有限责任公司(以下简称"公司")事宜,特在友好协商基础上,根据《中华人民共和国合同法》,《公司法》等相关法律规定,达成如下协议.拟设立的公司名称,住所,法定代表人,注册资本,经营范围及性质1、公司名称: 有限责任公司2、住所:3、法定代表人:4、注册资本: 元5、经营范围: ,具体以工商部门批准经营的项目为准.6、性质:公司是依照《公司法》等相关法律规定成立的有限责任公司,甲,乙双方各以其注册时认缴的出资额为限对公司承担责任.二、股东及其出资入股情况公司由甲,乙两方股东共同投资设立,总投资额为元,包括启动资金和注册资金两部分,其中:1、启动资金元(1)甲方出资元,占启动资金的50%;(2)乙方出资元,占启动资金的50%;(3)该启动资金主要用于公司前期开支,包括租赁,装修,购买办公设备等,如有剩余作为公司开业后的流动资金,股东不得撤回.(4)在公司账户开立前,该启动资金存放于甲,乙双方共同指定的临时账户(开户行: 账号: ),公司开业后,该临时账户内的余款将转入公司账户.(5)甲,乙双方均应于本协议签订之日起日内将各应支付的启动资金转入上述临时账户.2、注册资金(本) 元(1)甲方以现金作为出资,出资额元人民币,占注册资本的50%;(2)乙方以现金作为出资,出资额元人民币,占注册资本的50%;(3)该注册资本主要用于公司注册时使用,并用于公司开业后的流动资金,股东不得撤回.(4)甲,乙双方均应于公司账户开立之日起日内将各应缴纳的注册资金存入公司账户.3、任一方股东违反上述约定,均应按本协议第八条第1款承担相应的违约责任.三、公司管理及职能分工1、公司不设董事会,设执行董事和监事,任期三年.2、甲方为公司的执行董事兼总经理,负责公司的日常运营和管理,具体职责包括:。
arcmap拓扑检查步骤1.准备拓扑检查数据在进行拓扑检查之前，首先需要准备好需要检查的地理数据。
可以是点、线或面要素，可以是单个图层或多个图层。
2.创建拓扑在ArcMap中创建一个拓扑数据集，用于存储拓扑检查的规则和结果。
可以在ArcCatalog中创建，也可以在ArcMap的Catalog窗口中创建。
选择需要创建拓扑的数据集，并在右键菜单中选择“New” > “Topology”。
3.定义拓扑规则在创建拓扑数据集之后，需要定义要应用的拓扑规则。
在“Topology Properties”对话框中，选择“Rules”选项卡，并点击“Add”按钮添加规则。
可以选择预定义的规则，如“Must Not Have Gaps”（不能有间隙）或“Must Not Overlap”（不能重叠），也可以创建自定义的规则。
4.运行拓扑检查定义好拓扑规则后，可以开始进行拓扑检查。
选择要检查的拓扑数据集，右键单击并选择“Validate Topology”选项。
在“Toplogy error inspector”窗口中，可以查看和修复拓扑错误。
5.解决拓扑错误6.拓扑检查图层在检查过程中，可以使用多种方法来可视化和分析拓扑错误。
在ArcMap的Table of Contents窗口中，右键单击拓扑数据集并选择“Properties”。
在“Topology Properties”对话框中，可以选择“Topology Layers”选项卡，并在其中选择需要显示的拓扑检查图层。
7.保存和导出拓扑检查结果在完成拓扑检查并修复错误后，可以将检查结果保存为拓扑数据集。
在ArcCatalog中，选择拓扑数据集并右键单击，选择“Export Topology Errors”选项来导出错误结果。
8.更新地理数据完成拓扑检查并修复错误后，可以将更正后的数据应用到原始地理数据中。
在ArcMap中，选择拓扑数据集并右键单击，选择“Topology” > “Apply Topology to Data”。
Mapgis软件拓扑造区图文详细教程一、绘制线文件拓扑造区的一个必要文件就是线文件。
首先用折线绘制好图件线段，线段交接处建议绘制长一点，也就是“出头”，以便之后剪断线方便。
对于能闭合的线尽量绘制闭合的，如单独的地层、岩体等等。
Mapgis中在绘制闭合线时，使用Ctrl+鼠标右键，即可闭合线段。
二、新建造区线文件绘制好的线文件，有些可能不会参与造区，如地层内的断层线、断层扭向等等，这些虽然是图件的必要元素，但不用于造区。
因此，造区线文件包含图框、必要的地层界线、划分地层的断层线等等。
三、拓扑造区1.对造区线进行“T其他——自动剪断线U”，然后点击“T其他——拓扑错误检查——线拓扑错误检查”，对弹出的拓扑错误进行一一检查校正。
一般有三种校正方法：线节点平差；线上移点；删除线段XX；删除所有悬挂线等。
对于最后一种“删除所有悬挂线”，建议慎用，因为有的悬挂线可能是未封闭的线段造成但确是有用的，需要补充延长。
对于不封闭的线段，既可使用线节点平差也可以使用线上移点，线节点平差使用方法是“点击要移动到的位置，然后像画圆圈一样拉开”。
2.检查完毕之后，再一次进行“T其他——自动剪断线U”，然后点击“T其他——拓扑错误检查——线拓扑错误检查”，对弹出的拓扑错误进行一一检查校正。
……直到不出现拓扑错误3.点击“T其他”——“线转弧段L”，在弹出的对话框中，保存为需要存放拓扑造区存放的区文件。
4.使用“添加项目”把新建好的区文件添加进来，然后点击“T其他”——“线转弧段L”——“拓扑重建…T”，至此Mapgis的拓扑造区基本完成了。
TIP：对于漏掉的造区线，如果不多，可以使用“选线分割区”或者“划线分割区”进行分割，如果比较多，建议重新拓扑，毕竟拓扑造的区一般无大问题。

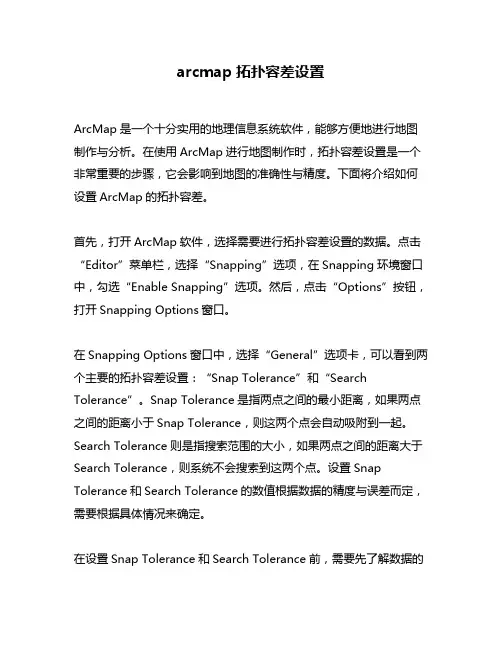

arcmap拓扑容差设置ArcMap是一个十分实用的地理信息系统软件，能够方便地进行地图制作与分析。
在使用ArcMap进行地图制作时，拓扑容差设置是一个非常重要的步骤，它会影响到地图的准确性与精度。
下面将介绍如何设置ArcMap的拓扑容差。
首先，打开ArcMap软件，选择需要进行拓扑容差设置的数据。
点击“Editor”菜单栏，选择“Snapping”选项，在Snapping环境窗口中，勾选“Enable Snapping”选项。
然后，点击“Options”按钮，打开Snapping Options窗口。
在Snapping Options窗口中，选择“General”选项卡，可以看到两个主要的拓扑容差设置：“Snap Tolerance”和“Search Tolerance”。
Snap Tolerance是指两点之间的最小距离，如果两点之间的距离小于Snap Tolerance，则这两个点会自动吸附到一起。
Search Tolerance则是指搜索范围的大小，如果两点之间的距离大于Search Tolerance，则系统不会搜索到这两个点。
设置Snap Tolerance和Search Tolerance的数值根据数据的精度与误差而定，需要根据具体情况来确定。
在设置Snap Tolerance和Search Tolerance前，需要先了解数据的精度与误差。
如果数据非常精确且误差很小，Snap Tolerance和Search Tolerance可以设置的很小，例如0.001英尺或0.0001英尺。
然而，如果数据的精度很差且误差较大，Snap Tolerance和Search Tolerance会被设置得更大，以保证数据的准确性。
在设置完Snap Tolerance和Search Tolerance后，还需要设置Snap Environment的设置。
在Snap Environment中，可以设置哪些图层可以吸附到另一个图层上，以及哪些点、线、面可以被另一个图层上的点、线、面吸附。
arcgis拓扑编辑的步骤ArcGIS拓扑编辑是一种用于GIS数据的空间关系校验和维护的方法。
它可以帮助我们检查和修复数据集中存在的拓扑错误，确保数据的准确性和一致性。
下面是使用ArcGIS进行拓扑编辑的基本步骤。
第一步：打开ArcGIS软件并加载需要进行拓扑编辑的数据集。
可以通过点击"添加数据"按钮或者拖拽数据文件到软件界面来加载数据。
第二步：选择需要进行拓扑编辑的图层。
在图层列表中，选择需要进行拓扑编辑的图层，并确保该图层已经启用拓扑。
第三步：设置拓扑规则。
在图层属性中，选择"拓扑"选项卡，并点击"添加规则"按钮。
根据需要，选择适当的拓扑规则，如相邻要素不能重叠、要素必须完全包含在另一个要素中等。
第四步：编辑拓扑错误。
在拓扑编辑工具栏中，选择"拓扑错误"工具，并点击"查找错误"按钮。
软件将自动检测并列出所有拓扑错误。
第五步：修复拓扑错误。
根据错误列表，逐个修复拓扑错误。
可以使用移动、添加、删除等编辑工具来修复错误。
第六步：验证拓扑。
在修复错误后，再次点击"查找错误"按钮来验证拓扑。
如果没有错误显示，说明拓扑编辑完成。
第七步：保存编辑结果。
在编辑完成后，点击保存按钮来保存编辑结果。
可以选择保存为新的数据集，或者覆盖原始数据集。
总结：ArcGIS拓扑编辑是一种非常重要的GIS数据编辑方法，可以帮助我们检查和修复数据中的拓扑错误，确保数据的准确性和一致性。
通过以上的步骤，我们可以有效地进行拓扑编辑，提高数据质量和可靠性。
MapGIS图形数据接边及拓扑造区
2009-11-06 16:17:26来源:GISgame作者:deng 【大中小】浏览:389次评论:0条打开矢量化的工程，关闭不相关的文件，拓扑造区处理操作命令全部在
“其它”菜单下。
其操作顺序和过程如下：
⑴.欲造区的文件处于可编辑状态，在工作区显示复位图形。
⑵.点击“其它”菜单下“清重叠坐标及自相交”命令中的“清线重叠坐标及
自相交”，将清除图形中矢量化产生的重叠点和剪断自相交线。
⑶.点击“设置”菜单下“置系统参数”命令，设置结点搜索半径和平行线距
离等参数。
⑷.点击“其它”菜单下“检查重叠弧段”下的“重叠线检查”命令，清除重
叠线。
⑸.点击“其它”菜单下“自动剪断线”命令，剪断不同ID号的线。
⑹.点击“其它”菜单下“拓扑错误检查”下的“线拓扑错误检查”命令，在
弹出的窗口中选择错误类型，按鼠标右键对应操作修改错误。
⑺.点击“其它”菜单下“线转弧段”命令，在弹出的对话框中保存为一个区
文件，然后将该文件填加到当前工程中。
⑻.点击“其它”菜单下“拓扑重建”命令，即完成造区工作。
2、在arcCatalog中找到作业的路径，在右边空白处右键，新建personal Geodatabas 1、单击arcmap中的arcCatalog在做完数据时，我们除了需要手动检查数据图面一些问题之外，还有一些是我们很难用程序检查了，详细的步骤如下：3、双击personal Geodatabase，在空白处新建Feature Dataset4、给新的Feature Dataset命名名字任意取，只要自己记住就好，定义好之后，点击下一步注意：5、引入坐标(选择Unknown)，然后点击下一步正确的方法是点击右边的Import，然后选择坐标，但是现在的数据没有坐标，所以选6、设置最小误差单位，一般都默认原始参数，所以直接点击Finish此时，界面会显示一个aaa的图标single multiple下面以多个数据层为例，进行拓扑检查，所以要选择下面的选项选项中有两个：双击topology,右键选择Import，点击Feature Class，这一步是引入需要进行检查的引入一个数据层现在要输入要检查的两个数据层，点击右方的图标，然后在我的工作路径E\中选中两引入多个数据层如果只需要检查一个层就选择single,如果是要检查多个层的话，就要选择multiple如果想删除某一个数据层，先选中数据层，然后点击右侧的删除图标就行了在Output Geotabase中找到刚才新建的aaa，然后点击ok如果引入成功，下边就会显示引入的层，如果有的层没有引进来，就要再点击图标再如果想把下面的数据层放在上面的话，先选中数据层，然后点击右侧的“向上”图标点击ok之后，界面就会出现下面的图框点击之后，界面会显示下面这个状态当显示为close就说明操作完成，再点击close双击aaa图标，就能看到刚才输入的两个层了，右键新建Topology,然后点击下一步出现下面的框，定义新建的拓扑文件的名字，选择默认的也行第二个是设置检查时的最小单位，一般默认0.001点击下一步，出现了这个框，选择你要检查的层，点击下一步看到下面的框时，点击下一步此时，出现了下面的框，点击add Rule，出现左边的框第一栏中是选择某一个需要拓扑的层拓扑规则：道路：第二栏是检查的错误类型单要素类，多边形要素相互不能重叠道路与建筑物之间的间距不小于0.5m道路边线与道路多边形的边界一定要严密重合线，不能有悬挂节点线，不能有线自交叉线，不能有相交 和重叠线＋多边形，线被多边形边界重叠建筑物：铁路：运动场：城市绿地和跑道一定要节点一致，不能有缝水系：绿地：人行横道：线，不能有线自交叉线，不能有相交 和重叠单要素类，多边形要素相互不能重叠道路与建筑物之间的间距不小于0.5m单要素类，多边形要素相互不能重叠不能有岛状存在一般建筑物面积不能小于100㎡单要素类，多边形要素相互不能重叠除河流运河外面积≤100㎡的删除河流与运河实地最小间隔要≥50m单线隔离带：线，一个要素不能自覆盖面积﹤200㎡的（除立交桥道路交通绿化地除外）不取得绿地要素最小间隔不得﹤3m综合后的最大面积不超过2000㎡必须完全覆盖在道路上面除河流与运河外其他要素最小间隔要≥25m单要素类，多边形要素相互不能重叠街区综合之后面积不能＞2000㎡线，一个要素不能自覆盖选择完之后，界面就把刚才选择的检查规则列举出来了可以把这些规则保存成一个文件，下次进行到这里时，直接load Rules就行了如果想把哪一项删除，选中之后点击右边的Remove添加删除所有拓扑规则保存拓扑文件确认好之后，点击下一步，点击Finish，出现下面的框时，点击是下面显示的就是有拓扑错误的状态然后界面就出现了一个aaa_Topology，这个就是我们拓扑之后的错误文件，有了这个从arcmap中打开数据，把aaa_Topology添加进去，这时会出现下面的框，这是问你是点击红线所指的灰色空白处，出现工具条，往下找到topology,点击点击之后出现一个小的工具条面状重叠错误线状错误点状错误举例说明：当我把一个面删除之后，点击一个蓝色的图标，这里就不显示红色错误提示了，就说明这个地方现在就可以根据拓扑文件显示的红色找到每一个有错误的地方修改数据了改完一个错的时候，点击有蓝色对勾的小图标，点完之后就不会显示这里有错误了，这个位置说明是建筑物重叠当所有错误都修改正确后，我们还要把数据层从大桶中导出来在aaa中，右键Export--To Shapefile(multiple)出现下面的框，确认两个是不是你所需要导出的数据层（改正好的数据层），不对的如果确认是这两层，就在Output Folder中找一个输出后的路径，点击ok后缀为1的就是导出后的最新数据，如果选择的输出路径不和原数据在一起，名字后缀以上是检查数据错误的详细说明，现在讲一下关于面积的检查有一些数据层对于面积也有一定的要求，例如建筑物小于100㎡的不取得，绿地小于2这就需要我们把所有的面积都显示出来，把小于100㎡的建筑物、小于200㎡的绿地等具体步骤如下：在arcmap中点击ArcToolbox,就会出现中间工具栏了然后双击Spatial Statistics Tools(倒数第二个)--Utilities--Calculate Areas双击出现下面的框，输入要查面积的面层，点击add然后在输出栏中，定义一个输出的路径和一个新的名字（不能和原数据重名），点击出现等待，直到cancel变成close，关闭此框然后数据界面上就出现了一个cc的面层右键cc--open Attribute Table点击之后会出现下面的表格，这个表格比原始的那个settlementarea层多了一栏F_AR点击菜单栏中的Selection--Select By Attributes点击之后出现下面的框在Layer中输入cc层点击F_AREA,再点击“﹤”，在寻找面积等于100㎡的图上面积这样就组成了一个公式，然后点击Apply就行了红圈内高亮显示的就是小于100㎡的建筑物，确认一下是否要删除就完成面积检查了tabase（简称大桶）们很难用肉眼发现的错误，这时候就需要我们自己记后，点所以选择的是Unknown检查的数据层iple选中两个层，然后点击Add图标再引一次”图标就行了一步must not overlay must not have danglemust not overlaymust not overlaymust not overlaymust be covered by feature class of must not overlay（先选择人行横道，再选择道路）must not self overlaymust not self intersectmust not intersect or touch interrior must be covered by boundary of must not self overlaymust not self intersectmust not intersect or touch interrior添加拓扑规则删除某个拓扑规则寻找拓扑文件了这个文件，就知道错误在哪里了问你是否要把刚才的两个层加进去？点击是，就说明这个地方改正好了误了，就可以改下一个了不对的就重新引入字后缀就不会有1了小于200㎡的不取得绿地等都筛选出来，然后删除eas。
《地理信息系统》实验二地形图配准、加载和拓扑编辑姓名杨金龙学号120081501139年级2008专业交通工程实验二地形图配准、加载和拓扑编辑1实验目的1.1掌握地形图的配准及属性的的设置1.2控制点的的设置及矫正1.3分层矢量化创建一个线要素图层2实验准备2.1实验数据：昆明市西山区普吉地形图1:10000 地形图――70011-1.tif2.2软件准备：ArcGIS Desktop ---ArcMap及ArcCatalog3实验步骤3.1地形图的配准－加载数据和影像配准工具3.1.1打开ArcCatalog，在目录树里面找到数据，拖动到ArcMap中3.1.2添加View—Toolbars--“Georeferencing”工具栏。
3.1.3把需要进行配准的影像—70011-1.TIF增加到ArcMap中，会发现“影像配准”工具栏中的工具被激活。
3.1.43.2输入控制点3.2.1在”影像配准”工具栏上，点击“添加控制点”按钮。
3.2.2将Auto Adjust选项取消3.2.3使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置。
3.2.4用相同的方法，在影像上增加多个控制点（大于7个），输入它们的实际坐标。
点击“影像配准”工具栏上的“查看链接表”按钮。
3.2.5检查控制点的残差和RMS，删除残差特别大的控制点并重新选取控制点。
转换方式设定为“二次多项式”。
3.3设定数据框的属性3.3.1增加所有控制点，并检查均方差（RMS）后，在”影像配准”菜单下，点击“更新显示”。
执行菜单命令“View”－“Data Frame Properties数据框属性”，设定数据框属性3.3.2在“General常规”选项页中，将地图显示单位设置为“米”,在“Coordinate System坐标系统”选项页中，设定数据框的坐标系统为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），与扫描地图的坐标系一致.3.4矫正并重采样栅格生成新的栅格文件3.4.1在”影像配准”菜单下，点击“Rectify矫正”，对配准的影像根据设定的变换公式重新采样，另存为一个新的影像文件。
mapgis学习之拓扑建区⼩技巧
今天要做⼀副宗地图，可以现在cass下进⾏⼊库检查，做⼀定的处理，另存为dxf格式。
再⽤mapgis6.7的“数据转换”把dxf转换为mapgis 格式⽂件数据。
在“输⼊编辑”中打开转换后的数据，进⾏线拓扑检查。
可以分步进⾏检查，当检查“微短线”时，总会有需要处理的地⽅。
先删除微短线，但需要线闭合这时可以先“输⼊折线”，再⽤“联接线”⼯具把新输⼊的线与⽼线合并。
即可保证新输⼊的线和⽼线属性和参数保持⼀致了。
在线拓扑处理过程中，可以相互使⽤“其它”菜单中的“⾃动连接线”和“⾃动剪断线”⼯具交互使⽤，⽐如当线拓扑检查过程中发现有“悬挂线（不封闭）”的情况，可以进⾏添加新线或线上移点等处理。
这时你再检查仍然会有“悬挂线（不封闭）”的情况，也可以⽤“⾃动节点平差”处理微短线的情况，即删除微短线后使⽤此⼯具。
这时就可以使⽤“⾃动剪断线”⼯具处理，处理后就会发现修改成功。
ArcMap拓扑容差设置什么是拓扑容差？在GIS（地理信息系统）中，拓扑容差用于处理地理空间数据中的拓扑关系。
拓扑关系指的是地理实体之间的相对位置关系，例如点、线、面之间的连接、邻接、包含等关系。
拓扑容差是指在进行拓扑关系分析时的允许误差范围。
设置拓扑容差可以帮助我们处理地理数据中存在的一些不完美和小误差，从而更准确地进行地理分析。
为什么需要拓扑容差设置？在现实世界中采集的地理数据经常存在一些小误差和不完美，这些误差可能由于测量仪器的限制，数据采集过程中的人为操作等原因引起。
这些误差可能会导致地理数据的几何形状和拓扑关系的不精确。
如果不处理这些误差，进行拓扑关系分析时可能会出现错误的结果，影响后续的空间分析和决策。
因此，通过设置拓扑容差可以解决地理数据中的一些几何不完美，确保分析结果的准确性。
如何设置拓扑容差？在ArcMap软件中，我们可以使用拓扑工具来进行拓扑容差的设置。
以下是一些常用的设置方法：1. 打开拓扑工具首先，打开ArcMap软件并载入要设置拓扑容差的地理数据。
2. 创建拓扑集在ArcCatalog工具栏中选择”Catalog”，然后在弹出的”Catalog”面板中找到你的地理数据。
右键点击该数据集并选择”New”，然后选择”Topology”。
创建一个新的拓扑集。
3. 拓扑集属性设置在拓扑集创建完成后，可以通过双击拓扑集来打开”Topology Properties”对话框。
在该对话框中，可以设置拓扑容差和其他相关属性。
4. 设置拓扑容差在”Topology Properties”对话框中，找到”Cluster Tolerance”选项。
这个选项用于设置拓扑容差的数值。
可以根据具体的实际情况来设置合适的容差值。
拓扑容差的单位通常是数据的地理参考单位（例如米、英尺等）。
拓扑容差设置的注意事项1. 单位一致性在设置拓扑容差之前，要确保地图中使用的数据具有一致的地理参考单位。
如果不一致，需要先进行单位转换。
一．上图完后，保存好文件和工程。
在数据库里新建拓扑文件，做拓扑检查，修改错误，为造区做前期工作。
在这里要选择数据库下的村委会要数，然后新建，下一步..要选择的规则：拓扑完，关闭窗口，打开ArcMap然后修改知道没有错误为止。
造区区造完，编界止点，在ArcCatalog中新建点文件。
添加点文件进来，注意按级别的顺序来打界址点，打完在Excel工作表编辑界址点号，编好后，复制到刚刚添加的点文件里。
如下：可只建一个字段。
在造完区时发现要更改直接编辑小组界线，编辑完注意：在这时要选择你所要修改的那个区，然后点击笔来编辑，编辑时要开捕捉“V”，捕捉到刚画好要改的线。
这样就裁好了。
如果要合并区文件：首先选中你要的那个区（这样属性才是这个区的属性），然后按住Shift，选择第二个区。
再在编辑器里选择融合，这样就合并了。
附属性在添加字段不亮时，要在停止编辑状态下，才能编辑。
接下来是编宗地号，以村委会所在地开始编（01001），飞地要按飞地所属单位来编，编辑顺序是接所属单位最大宗地号来编排。
编排时，如：530926101208JA01001，JA后面两位是该村委会有几宗地的编号，01是第一宗地号，02是第二宗地号；后三位是该小组在该村委会里有几宗地，从001开始编。
遇到其他村委会飞来该村委会的飞地，以飞来所属村委会来编；还有争议地的，是有统一编排。
编排时可以按升降序来导入标准数据库1.首先复制一个标准数据库在也做好的文件里（方便找到数据），然后打开数据库（ArcCatalog）双击半开要数集，选中要导入的JZD（界址点号）单机下一步，单机添加，在“正在匹配源字段”里选择之前做好的文件名，如果之前没有做就不去选择。
单机下一步，单机完成，这些是有可能没有的字段或者是在我们之前做好的文件里是空字段。
用同样的方法，导入ZJX(界址线或是小组界线)文件，在用同样的方法导入QSDW（也就是区文件），在区文件里如果是也建好字段，同样要在匹配源字段里选择你做好的字段，注意：要对应好位置打开ArcMap把导入好的文件全部添加进去（或者直接托到新打开的ArcMap里）进行检查错误，。
实验五拓扑造区一、实验目的1．掌握MAPGIS中拓扑造区的基本流程及操作。
2．掌握注释赋属性功能。
3．掌握Label与区合并操作。
二、实验准备1.实验数据：本实验数据保存于文件夹Exercise-05中。
2.预备知识：拓扑造区基本流程及相关操作；注释赋属性方法；Label与区合并方法。
三、实验步骤与内容将实验数据复制，粘贴至各自文件夹内。
(一)拓扑处理数据准备1．新建工程文件“拓扑处理.mpj”，装入光栅文件“YN50万分一地质图.TIF”。
2．根据底图分别新建“国界线.wl”、“省界线.wl”、“地州界线.wl”和“县界线.wl”，如图5-1所示。
图5-1新建线文件3．完成对应线的输入，外面黑色粗线为国界线，边上红色一横两点线为省界线，中间红色两横一点为地州界线，中间黑色两横一点为县界线。
国界线、省界线、地州界线和县界线参数分别设置为如图5-2、5-3、5-4、5-5所示。
图5-2国界线参数 图5-3省界线参数图5-4地州界线参数 图5-5县界线参数4．在绘制线的时候，要求一定要确保实相连，通过F12来实现线和联接。
完成国界线、省界线、地州界线和县界线后如图5-6所示。
图5-6完成的国界线、省界线、地州界线和县界线(二)拓扑处理1．新建一线文件“拓扑线.WL ”，把国界线、省界线、地州界线和县界线的内容全部合并到“拓扑线.WL ”文件，合并时候可以通过两种方法实现。
a ．复制、粘贴，分别选中国界线、省界线、地州界线和县界线文件，通过“选择线”命令选中线，用“Ctrl+C ”复制选中的线，再到“拓扑线.WL ”文件中，用“Ctrl+V ”实现粘贴。
如图5-7所示。
本实验就选择这种方法来实现线的合并。
图5-7复制、粘贴实现线的合并 b ．合并文件的方式，如图5-8所示，选中要合并的线文件，右键进行合并。
图5-8合并文件通过上面的方法就可以把要参与拓扑的线放在一个文件“拓扑线.WL”中。
2．对“拓扑线.WL”进行“自动剪断线”、“清除微短线”、“清重坐标”等拓扑预处理。
一．上图完后，保存好文件和工程。
在数据库里新建拓扑文件，做拓扑检查，修改错误，为造区做前期工作。
在这里要选择数据库下的村委会要数，然后新建，下一步..
要选择的规则：
拓扑完，关闭窗口，打开ArcMap
然后修改
知道没有错误为止。
造区
区造完，编界止点，在ArcCatalog中新建点文件。
添加点文件进来，注意按级别的顺序来打界址点，打完在Excel工作表编辑界址点号，编好后，复制到刚刚添加的点文件里。
如下：
可只建一个字段。
在造完区时发现要更改
直接编辑小组界线，编辑完
注意：在这时要选择你所要修改的那个区，然后点击笔来编辑，编辑时要开捕捉“V”，捕捉到刚画好要改的线。
这样就裁好了。
如果要合并区文件：
首先选中你要的那个区（这样属性才是这个区的属性），然后按住Shift，选择第二个区。
再在编辑器里选择融合，这样就合并了。
附属性
在添加字段不亮时，要在停止编辑状态下，才能编辑。
接下来是编宗地号，以村委会所在地开始编（01001），飞地要按飞地所属单位来编，编辑顺序是接所属单位最大宗地号来编排。
编排时，如：530926101208JA01001，JA后面两位是该村委会有几宗地的编号，01是第一宗地号，02是第二宗地号；后三位是该小组在该村委会里有几宗地，从001开始编。
遇到其他村委会飞来该村委会的飞地，以飞来所属村委会来编；还有争议地的，是有统一编排。
编排时可以按升降序来
导入标准数据库
1.首先复制一个标准数据库在也做好的文件里（方便找到数据），然后打开数据库（ArcCatalog）
双击半开要数集，
选中要导入的JZD（界址点号）
单机下一步，
单机添加，
在“正在匹配源字段”里选择之前做好的文件名，如果之前没有做就不去选择。
单机下一步，
单机完成，
这些是有可能没有的字段或者是在我们之前做好的文件里是空字段。
用同样的方法，导入ZJX(界址线或是小组界线)文件，
在用同样的方法导入QSDW（也就是区文件），在区文件里如果是也建好字段，同样要在匹配源字段里选择你做好的字段，注意：要对应好位置
打开ArcMap
把导入好的文件全部添加进去（或者直接托到新打开的ArcMap里）进行检查错误，。
