MapGIS拓扑区生成及处理实验报告
一．实验目的
1.基本了解MapGis6.7软件的简单操作步骤；
2.学会矢量化过程中的线的画法；
3.基本描绘出“某地区街道与建筑图”这幅光栅数据图中的线性数据
二．实验过程
1.首先打开点文件, 再在“G工作区”选择“A添加文件”, 再选择“添加线文件L”。

2.生产图如下:
3.在“T其它”中选择“清除坐标及自相交”的“清除重叠坐标及自相交”。

并对错误类型进行修改。

4.在“T其它”中选择“清除微短线”。

对错误类型进行逐一处理。

5.在“T其它”中选择“拓扑错误检查”的“线拓扑错误检查”。

然后逐一根据实际情况进行“线上移点”或“删除线”等操作进行修改。

6.在“T其它”中选择“自动剪断线”。

7.对点文件, 线文件进行保存。

8.在“T其它”中选择“线转弧段”
9.打开“区文件”, 在“T其它”中选择“拓扑重建”。

10.在“G工作区”中选择“A添加文件”的“添加点文件”。

三. 实验结果
1.处理了矢量化实验遗留的矢量化数据；
2.通过线转弧段造区得到了相应的拓扑区数据, 如下图:
以上即完成操作。

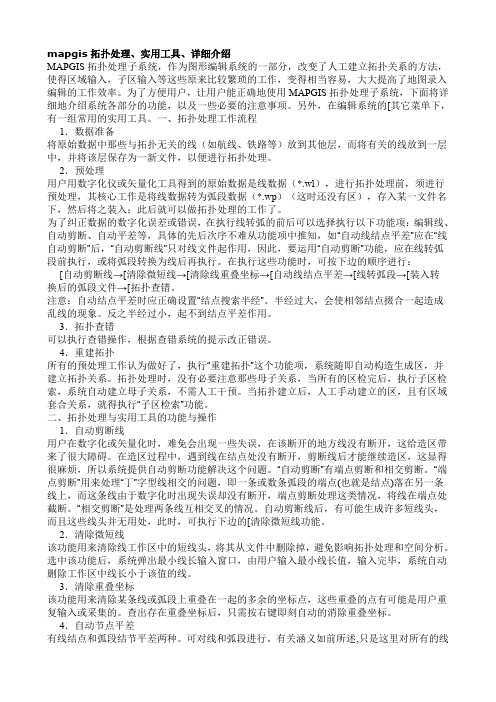

mapgis拓扑处理、实用工具、详细介绍MAPGIS拓扑处理子系统，作为图形编辑系统的一部分，改变了人工建立拓扑关系的方法，使得区域输入，子区输入等这些原来比较繁琐的工作，变得相当容易，大大提高了地图录入编辑的工作效率。

为了方便用户，让用户能正确地使用MAPGIS拓扑处理子系统，下面将详细地介绍系统各部分的功能，以及一些必要的注意事项。

另外，在编辑系统的[其它菜单下，有一组常用的实用工具。

一、拓扑处理工作流程1．数据准备将原始数据中那些与拓扑无关的线（如航线、铁路等）放到其他层，而将有关的线放到一层中，并将该层保存为一新文件，以便进行拓扑处理。

2．预处理用户用数字化仪或矢量化工具得到的原始数据是线数据（*.wl），进行拓扑处理前，须进行预处理，其核心工作是将线数据转为弧段数据（*.wp）（这时还没有区），存入某一文件名下，然后将之装入；此后就可以做拓扑处理的工作了。

为了纠正数据的数字化误差或错误，在执行线转弧的前后可以选择执行以下功能项：编辑线、自动剪断、自动平差等，具体的先后次序不难从功能项中推知，如“自动线结点平差”应在“线自动剪断”后，“自动剪断线”只对线文件起作用，因此，要运用“自动剪断”功能，应在线转弧段前执行，或将弧段转换为线后再执行。

在执行这些功能时，可按下边的顺序进行：[自动剪断线→[清除微短线→[清除线重叠坐标→[自动线结点平差→[线转弧段→[装入转换后的弧段文件→[拓扑查错。

注意：自动结点平差时应正确设置“结点搜索半经”。

半经过大，会使相邻结点掇合一起造成乱线的现象。

反之半经过小，起不到结点平差作用。

3．拓扑查错可以执行查错操作，根据查错系统的提示改正错误。

4．重建拓扑所有的预处理工作认为做好了，执行“重建拓扑”这个功能项，系统随即自动构造生成区，并建立拓扑关系。

拓扑处理时，没有必要注意那些母子关系，当所有的区检完后，执行子区检索，系统自动建立母子关系，不需人工干预。

当拓扑建立后，人工手动建立的区，且有区域套合关系，就得执行“子区检索”功能。

1、分两个图层。

（画水化学图）阴离子-颜色，阳离子-图案。

2、画线。

3、只打开线文件，其余关闭，其他-自动剪断线-自动节点平差-清除微短弧线-清除微短线-右键剪去多余的线使之闭合。

（造区）
4、其他-拓扑错误检查-线拓扑错误检查。

修改错误。

5、线转弧段-生成区文件-添加区文件（点击设置-参数设置-弧段可见-才能看见弧短）-其他-拓扑重建。

6、电脑会自动给区赋值，设置-参数设置-还原显示-即可显示你自己修改的区参数。

添加图例：
区编辑-输入弧段-点矩形-输入区-即可。

也可复制其他图例然后粘贴，这样比较整齐。

实验二MapGIS的地图入库、接边及数据的拓扑处理一、实验目的（1）掌握地图入库、接边的基本方法；（2）掌握拓扑错误检查、错误修改、拓扑成区的基本方法；（3）了解MapGIS软件的数据编辑处理。

二、实验内容若上次实验中图像的分层矢量化未完成，请继续完成；本次实验首先要有H-48-74-(29)和H-48-74-(30)栅格图像的矢量化内容。

（1）地图入库及接边处理；（2）数据的拓扑处理。

三、实验步骤（一）地图入库、接边地图的入库、接连操作步骤如下：1．选择MapGIS主菜单中的“库管理”中的“地图库管理”，进入图库管理子系统。

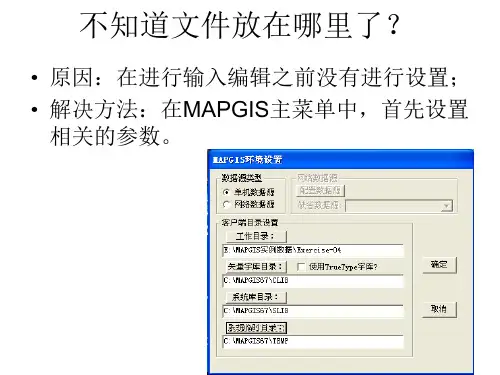

2．设置系统环境。

将工作目录设置为上次实验所建的文件夹：“姓名学号\矢量文件”。

3．新建图库：选择“文件”菜单中的“新建图库”。

选择“等经纬梯形分幅”。

点“下一步”，点击红线所示区域设置图库投影参数。

设置投影参数的界面，以及各参数的具体设置如下图：设置完成后按“确定”键，返回“等经纬梯形分幅图库索引生成参数设置页”，按图中所示输入起点的经纬坐标、设经向图幅数为2，比例尺为1:1万。

设置好后，按“完成”按钮，新建图库完成。

如下图所示：4．图幅数据入库：选择“图幅管理”工作间中的“图库层类管理器”。

选择上图中的“新建”按纽，弹出如下对话框：先选择“层类数据类型”为“线元数据”，再选择“层类路径及属性结构提取”，指定要入库图层的路径，这里选择xzjx7429.wl所在的路径。

选择“xzjx7429.wl”文件。

确定图层所在路径及选择文件后，界面如下，并将“层类名称”设为XZJX，点“确定”用同样的方法，再新建XZDW，DL TB层，效果图如下：按“确认”确认后，再选择“图幅管理”菜单中的“图幅批量入库”命令。

弹出如下窗口：选中一个任意一个图层后，选择“确定”，将把所有图层层文件批量录入到地图库。

5．图库数据接边选择“接边处理”菜单中的“设置当前图库接边参数”，设置当前图库的接边参数。

m a p g i s67操作流程图像处理→图像分析图像文件的格式转换点击文件→→→“数据输入”或“数据输出”→→→转换数据类型(选择要转入或转出的图像文件格式如:tif)→→→单击“添加文件”→→→在弹出的对话框中选择要转换的文件→→→单击“打开”按钮→→→单击“转换”按钮，系统提示保存结果文件→→→换名保存→→→关闭→→→点击文件→→→打开影像→→→选择要打开的影像文件→→→点击打开即可!!标准分幅的影像校正单击“文件”菜单→→→“打开影像”→→→选择要校正的影像文件→→→点击打开→→→镶嵌融合→→→DRG生产→→→图幅生成控制点→→→单击“输入图幅信息”按钮→→→输入图幅号,网格间距,坐标系→→→确定→→把图像左上角放大一点(鼠标右键选择放大,拉框放大)→→单击“左上角”三个字→→鼠标点击左上角的内图廓交叉点(让红颜色的十字正好放在黑颜色的十字里面)→→单击“右下角”三个字→→鼠标点击右下角的内图廓交叉点→→单击“左下角”三个字→→鼠标点击左下角的内图廓交叉点→→单击“右上角”三个字→→鼠标点击右下角的内图廓交叉点→单击“生成GCP”按钮→→镶嵌融合→→DRG生产→→顺序修改控制点→→鼠标右键放大第一个控制点直到可以清楚的看见红颜色十字是否完全放在黑颜色十字里面→→鼠标右键选择指针→→让红颜色十字完全放在黑颜色十字里面→→点“空格键”确认(直到把所有控制点修改好)→→镶嵌融合→→DRG生产→→逐格网校正→→换名保存结果文件→→输入与原图一样的分辨率→→确定即可非标准分幅的影像校正单击“文件”菜单→→“打开影像”→→选择待校正的非标准影像→→点击打开→→单击“镶嵌融合”→→打开参照文件→→参照线文件→→选择做好的图框文件(在实习中用的是误差校正里面的”标准.WL”)→→“镶嵌融合”菜单→→删除所有控制点→→镶嵌融合→→添加控制点→→单击左边影像内一图幅角点→→确定准确位置→→按空格键确认→→单击右边影像内对应位置→→确定准确位置→→按空格键确认→→按照上面操作依次确定四个图幅角点位置(注意要按空格确认)→→镶嵌融合→→校正预览→→镶嵌融合→→影像校正即可影像镶嵌单击“文件”菜单→→“打开影像”→→选择左边的影像图→→点击打开→→单击“镶嵌融合”→→打开参照文件→→参照影像文件→→选择右变的影像图→→点击打开→→“镶嵌融合”菜单→→删除所有控制点→→镶嵌融合→→添加控制点→→单击左边影像内一图幅角点→→确定准确位置→→按空格键确认→→单击右边影像内对应位置→→确定准确位置→→按空格键确认(选择明显的地物点方便左右对应)→→按照上面操作依次确定六个点(尽量均匀分布在重合区域)→→镶嵌融合→→校正预览→→镶嵌融合→→影像镶嵌即可图形处理→→输入编辑矢量化文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→矢量化→→装入光栅文件→→选择要矢量化的图像文件→→打开→→在左边的窗口鼠标右键新建文件→→新建点文件→→取名→→确定→→文件前面打勾→→点编辑→→输入点图元→→文字就选注释→→给注释高宽,颜色→→确定→→点击要输入的地方→→输入汉字→→地物点就→→点编辑→→输入点图元→→选择子图→→子图号→→找到和图上一样的子图,给子图高宽,颜色→→确定→→在地物点上点鼠标左键即可→→新建线文件→→取名→→确定→→线编辑→→输入线→→选择线类型(双线,折线,流线)线型,颜色,线宽→→确定→→按地图画线→→鼠标右键结束→→新建区文件→→取名→→确定→→文件前面打勾→→区编辑→→输入弧段选择弧段类型,线型,颜色,线宽→→最后ctrl+鼠标右键封闭→→区编辑→→区编辑→→输入区→→给图案(记住要给图案高宽)等高线自动赋值文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择等高线文件→→打开→→矢量化→→“高程自动赋值”→→鼠标放在你要赋值的第一条等高线旁边点一下→→拉出一条线,这条线要穿过你要赋值的所有的等高线,在点一下鼠标左键→→在高程域名这里选择高程的属性结构→→输入当前高程(鼠标点击的第一下的等高线的高程值)→→输入高程增量(相邻的等高线的高程差值)→→确定→→线编辑→→参数编辑→→修改线属性→→点击每条等高线,属性里面都有等高线的高程值工程裁减文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择你要裁减的所有文件→→在右边窗口上鼠标右键→→新建区文件→→文件前面打勾→→区编辑里面输入弧段→→做一个封闭的弧段→→输入区→→在新建的区文件上面鼠标右键→→保存或者另存项目→→保存→→再在这个区文件上鼠标右键删除项目→→其他菜单→→工程裁减→→选择保存结果文件目录(不要和源文件放在一个文件夹里)→→保存→→添加全部→→选择全部→→内裁→→拓扑裁减→→把保存的工程文件的文件名改一下,不要用noname.mpj换成xxx.mpj→→参数应用→→装入裁减框(选择刚保存的区文件)→→确定→→开始裁减即可!!拓扑造区文件菜单→→新建工程→→确定→→确定→→点一下右边的窗口(激活菜单)→→在左边窗口上鼠标右键添加项目→→选择拓扑造区的线文件→→打开→→文件前面打勾→→其他菜单→→清线重叠坐标及自相交→→其他菜单→→自动剪断线→→其他菜单→→清除微短线→→关掉对话框→→其他菜单→→重叠线检查→→其他菜单→→线拓扑错误检查→→在每个错误上点一下,查看错误,再在错误上点鼠标右键,选择错误的解决方法(反复做这一步直到没有错误弹出为止)→→其他菜单→→线转弧段→→取名保存区文件→→确定→→左窗口→→鼠标右键添加项目→→选择刚保存的区文件→→确定→→文件前面打勾→→其他菜单→→区拓扑错误检查(反复做这一步直到没有错误弹出为止)→→其他菜单→→拓扑重建即可实用服务→→误差校正误差校正文件菜单→→打开待校正的所有文件→→“控制点”菜单→→设置控制点参数→→单击“控制点”菜单下“采集数据值类型”选择“实际值”→→确定→→选择采集文件→→选择实际值文件(方里网.WT)→→确定→→“控制点”菜单下“自动采集控制点”→→系统会提示“是否新建控制点文件”→→是→→单击“控制点”菜单下“设置控制点参数”→→单击“控制点”菜单下“采集数据值类型”选择“理论值”→→选择理论控制点文件(标准.WL)→→确定→→单击“控制点”菜单下“自动采集控制点”命令→→确定→→“数据校正”菜单下“线文件校正转换→→选择要校正的线文件(综合.WL)→→确定→→“数据校正”菜单下“点文件校正转换→→选择要校正的点文件(综合.WT)→→确定→→“数据校正”菜单下“区文件校正转换→→选择要校正的区文件(综合.WP)→→单击鼠标右键，选择“复位”命令→→选择新生成的三个文件(NEW开头的文件)和理论值文件(标准.WL)→→确定即可实用服务→→投影变换小比例尺的标准框文件菜单下→→新建窗口→→系列标准图框→→选择小比例尺图框→→选择自己需要的图框模式→→输入图幅坐下角经纬度值(度分秒)→→椭球参数→→确定→→根据自己的需要设置参数(一般都要把左下角平移原点和图框底边水平的勾去掉)→→确定即可小比例尺的非标准框文件菜单下→→新建窗口→→投影转换→→绘制投影经纬网→→给起始和结束的经纬度(角度单位设度为单位就是度,设度分秒为单位就是度分秒)→→选择绘经纬网或者是公里网→→给网间隔距→→投影参数→→给比例尺分母(也就是图框的比例尺)→→确定→→输入自己对应的参数→→确定→→复位窗口→→选择要复位的文件即可大比例尺的标准和非标准的图框文件菜单下→→新建窗口→→系列标准图框→→选择大比例尺的图框→→选择矩形分幅方式(标准的选正方形和矩形,非标准的选任意矩形分幅)→→给定起始的公里值以及自己需要的参数→→确定即可投影变化投影变换→→进行投影变换→→选择文件→→找到你要投影的文件→→当前投影→→设置当前文件的投影参数(坐标系类型,椭球参数,投影类型,比例尺分母,坐标单位,中央经度)→→目的投影(你要把文件投影到的坐标系)→→开始转化→→复位窗口→→new开头的文件便是新生成的文件坐标系转换(北京54转西安80)投影转换→→坐标系转换→→输入坐标系(北京)→→输出(西安)→→转换方法,公共点求系数→→在输入和输出那里分别填入一组坐标点在北京和西安坐标系下的坐标→→点击一下输入公共点→→再输入一组公共点→→再在输入和输出那里分别填入一组坐标点在北京和西安坐标系下的坐标→→输入你知道的几组公共点(最少三组点)→→在转换方法那里选择七参数布尔莎模型→→点击转换→→记录下七个参数的值→→确定→→投影转换→→编辑坐标转换参数→→源坐标系选择北京→→目的坐标系选择西安→→输入记录下来的七个参数→→添加项→→确定→→投影变换菜单下→→进行投影变换→→选择文件→→找到你要投影的文件→→当前投影→→设置当前文件的投影参数(椭球是北京)→→目的投影参数(其他参数不变,椭球参数变为西安)→→开始转化→→复位窗口→→new开头的文件便是新生成的文件库管理→→地图库管理文件批量入库Mapgis67主界面设置按钮→→把工作目录设置到将要入库的文件夹(文件夹里最好只有将要入库的文件)→→库管理→→地图库管理→→文件→→新建图库→→等经纬度梯形分幅→→下一步→→图库数据投影参数设置(输入成将要入库的文件的投影参数)→→输入图库的起始经纬度(也就是图幅的起始经纬度)→→原图比例尺(选择你入库文件的比例尺)→→图幅数→→完成→→图幅管理→→图幅层类管理器→→新建→→层类路径及属性结构提取→→选择将要入库的文件(属性结构相同的入一层不同的分别入一层)→→确定→→再点新建→→选择将要入库的文件直到文件入完→→利用上移和下移的按钮让入库的顺序为面线点→→确定→→图幅管理→→图幅批量入库即可文件的无缝拼接文件→→打开图库→→选择要接边的图库→→接边处理→→设置当前图库接边参数→→确定→→接边处理→→选择接边条启动接边过程→→选择将要接边的层→→确定→→在将要接边的两幅图中间点一下→→再选择接边的方式→→接边→→保存接边修改数据→→取消接边条终止接边过程库管理→→属性库管理属性挂接关闭所有文件→→属性→→连接属性→→连接属性(选择点线面的文件)→→被挂接文件(选择WB表文件)→→确定即可属性导出新建Excel文件→→文件→→导出→→打开(选择要导出属性的文件)→→数据源后面的”+”→→添加→→选择Excel驱动→→完成→→输入一个数据源名称→→选择工作簿→→找到新建的Excel文件→→把只读前面的勾去掉→→确定→→确定→→确定→→数据源里选到刚配置的数据源名→→给一个表格名称→→导出即可图形处理→→输出文件→→打开工程文件→→文件→→编辑工程文件→→把所有的文件激活→→工程输出编辑→→页面设置选择要输出的参数→→确定→→确定→→windows打印就可以windows输出直接打→→如果是光栅打印→→光栅输出→→设置光栅化参数→→选择输出分辨率→→确定→→光栅输出→→光栅化处理→→光栅输出→→打印光栅化文件→→输出设备选择对应的打印机驱动→→设置纸张大小→→使用打印机选择已有的打印机→→确定即可空间分析→→空间分析矢量文件的迭加分析文件→→装入将要进行分析的文件(两个文件)→→空间分析→→选择要分析的类型(最后生成什么文件就选择什么样的分析)→→叠加文件1,2分别选择要迭加的文件→→确定→→取名保存结果文件→→文件→→装入刚保存的文件即可缓冲区分析文件→→装入要进行分析的文件(一个文件)→→空间分析→→缓冲区分析→→输入缓冲区分析→→给以个半径值→→确定→→选择一个或一组或全部的内容做缓冲区分析→→取名保存即可空间分析→→DTM分析GRD模型文件→→打开数据文件(点或者线)→→点或者线数据高程点提取→→属性高程数据域(选择高程属性结构)→→确定→→GRD模型→→离散数据网格化→→文件换名→→换名保存→→确定→→文件→→打开三角剖分文件→→GRD模型→→绘制三种图即可TIN模型文件→→打开数据文件(点或者线)→→点或者线数据高程点提取→→属性高程数据域(选择高程属性结构)→→确定→→TIN模型→→快速生成三角剖分网→→TIN模型→→三种坡元图绘制即可。

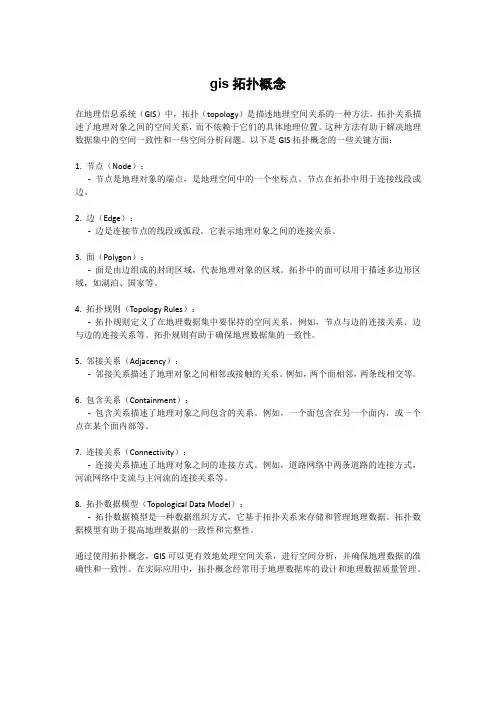

gis拓扑概念在地理信息系统（GIS）中，拓扑（topology）是描述地理空间关系的一种方法。

拓扑关系描述了地理对象之间的空间关系，而不依赖于它们的具体地理位置。

这种方法有助于解决地理数据集中的空间一致性和一些空间分析问题。

以下是GIS拓扑概念的一些关键方面：1. 节点（Node）：-节点是地理对象的端点，是地理空间中的一个坐标点。

节点在拓扑中用于连接线段或边。

2. 边（Edge）：-边是连接节点的线段或弧段。

它表示地理对象之间的连接关系。

3. 面（Polygon）：-面是由边组成的封闭区域，代表地理对象的区域。

拓扑中的面可以用于描述多边形区域，如湖泊、国家等。

4. 拓扑规则（Topology Rules）：-拓扑规则定义了在地理数据集中要保持的空间关系。

例如，节点与边的连接关系、边与边的连接关系等。

拓扑规则有助于确保地理数据集的一致性。

5. 邻接关系（Adjacency）：-邻接关系描述了地理对象之间相邻或接触的关系。

例如，两个面相邻，两条线相交等。

6. 包含关系（Containment）：-包含关系描述了地理对象之间包含的关系。

例如，一个面包含在另一个面内，或一个点在某个面内部等。

7. 连接关系（Connectivity）：-连接关系描述了地理对象之间的连接方式。

例如，道路网络中两条道路的连接方式，河流网络中支流与主河流的连接关系等。

8. 拓扑数据模型（Topological Data Model）：-拓扑数据模型是一种数据组织方式，它基于拓扑关系来存储和管理地理数据。

拓扑数据模型有助于提高地理数据的一致性和完整性。

通过使用拓扑概念，GIS可以更有效地处理空间关系，进行空间分析，并确保地理数据的准确性和一致性。

在实际应用中，拓扑概念经常用于地理数据库的设计和地理数据质量管理。

一、不见不散关于MAPGIS造区的几种方法：（1）先画线再用线工作提取弧段（2）先画线再用图形造区功能（3）直接用弧段来造区前两种方法都要经过[自动剪断线]->[清除微短线]->[清除线重叠坐标]->[自动线结点平差] -> [拓扑查错]处理后才能进行下一步工作。

如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。
