实现PLC远程控制的步骤和方法plc远程控制指通过3G或4G移动通信方式或通过互联网的方式，简单说就是远在千里之外，能下载PLC程序或远程诊断与控制。
云润仪表以实现西门子S7-1200 PLC远程控制为例，让大家明白实现PLC 远程控制的步骤和方法。
首先得弄一台可以插SIM卡的路由器，云润仪表建议使用电信网络，原因是电信基站多、信号覆盖面广，基本上山沟里都有信号。
浏览器登录到192.168.2.1，这是默认的，改成你想要的。
如下图：在“服务”里把网络平台选上，如下图： “模式”要选择“短信+IP”。
配置云服务，浏览器登录服务器，主要配置设备和现场，如下图： 选右边那个“加号”，添加设备，如下图： 名字可以随意取，序列号必须和硬件设备一致（设备上有产品系列号）。
勾选“自动创建现场”的话，就不用单独再添加现场了。
创建完，如下图： 创建一个“控制器”，如下图： 这就是那个西门子S7-1200 PLC（这里使用的是S7-1200），IP地址一定要正确写上，必须和路由器在一个网段内，IP地址别冲突就可以。
然后登录设备管理程序，连上就可以了，如下图： 点右上角那个ON，连接上后，左下角出现两个绿色的对勾。
PLC组态时要配置上路由器，IP地址就是以上配置的，我使用的192.168.0.100，如下图： 下载程序时，那个PG/PC接口类型要选择正确，如下图： 这就可以啦，远程下载和控制都可以实现了。
最后看下实物照片吧，如下图： 。
如何实现PLC的远程监控与管理随着工业自动化的快速发展，控制系统在工业生产中的重要性日益凸显。
PLC（可编程逻辑控制器）作为一种常见的控制器设备，广泛应用于各行各业。
而实现PLC的远程监控与管理，对于提高生产效率、降低成本、确保安全具有重要的意义。
本文将介绍一些实现PLC远程监控与管理的方法和技术。
I. 概述远程监控与管理是指通过网络连接将PLC与计算机或服务器连接，实现对PLC的远程监控和管理。
这使得工程师和运维人员可以远程监控PLC的运行状态、实时获取数据、进行参数设置和故障诊断等操作，提高了工作效率并减少了工作组织和设备维护方面的困难。
II. Remote Terminal Unit（RTU）一种常见的实现PLC远程监控与管理的方法是使用远程终端单元（RTU）。
RTU是一种与PLC相连的设备，负责与计算机进行通信并将PLC的数据传输给计算机。
RTU通常包括数据采集、计算和传输模块，通过网络将采集的数据传输给远程计算机或服务器，实现远程监控与管理。
III. Virtual Private Network（VPN）VPN是通过公共网络建立安全的私密网络，为用户提供安全、可靠的远程连接。
通过使用VPN技术，PLC可以通过公共网络连接到远程服务器，实现远程监控与管理。
VPN提供了加密和身份验证等安全功能，确保数据传输的安全性和可靠性。
IV. Web-based监控系统Web-based监控系统是指利用Web技术实现PLC远程监控与管理的系统。
通过在PLC上安装Web服务器，用户可以通过浏览器访问PLC的网页界面，实现对PLC的远程监控和管理。
这种方式简单易用，并且可以通过任何有网络连接的设备进行访问，提高了灵活性和便捷性。
V. 云平台监控系统云平台监控系统是一种基于云计算的远程监控与管理系统。
PLC数据通过云平台进行存储和处理，用户可以通过云平台访问和管理PLC设备。
云平台提供了更高的可扩展性和灵活性，使得监控和管理变得更加方便和高效。
基于PLC的电力系统远程监控与控制随着工业自动化的不断发展，PLC（可编程逻辑控制器）在电力系统中的应用越发广泛。
PLC作为一种高效、可靠的控制器，使得电力系统的远程监控与控制成为可能。
本文将探讨基于PLC的电力系统远程监控与控制的背景、应用场景、技术原理和未来发展趋势。
一、背景电力系统作为现代工业和生活的基础设施之一，其正常运行对社会的稳定运行至关重要。
然而，传统的电力系统监控与控制方式存在一些局限，比如依赖人工巡检，效率低下；不能实时监测电力设备的运行状态；无法快速响应异常情况等。
为了解决这些问题，基于PLC的电力系统远程监控与控制应运而生。
二、应用场景基于PLC的电力系统远程监控与控制可以应用于各种电力系统，包括发电厂、变电站和配电系统等。
通过使用PLC，可以实现对电力设备的实时监测、远程诊断和智能控制。
例如，可以利用PLC实现对发电机组的温度、电压、电流等参数的实时监测，并能够通过远程界面实现对发电机组的启停、负载调节等控制操作。
三、技术原理基于PLC的电力系统远程监控与控制主要由以下几个技术组成：1. 传感器技术：通过安装各种传感器，如温度传感器、压力传感器、湿度传感器等，实时采集电力设备的运行参数，并将数据传输给PLC。
2. 数据通信技术：利用网络技术，将采集到的数据传输给远程监控中心。
可以使用以太网、无线通信等不同的通信方式，实现数据的远程传输。
3. 数据处理技术：远程监控中心接收到传感器采集的数据后，需要经过数据处理和分析，可以利用数据挖掘、机器学习等技术，实现对电力设备的状态监测和故障诊断。
4. 远程控制技术：远程监控中心可以通过与PLC连接实现对电力设备的远程控制。
通过编写控制程序，可以实现对电力设备的启停、负载调节、故障排除等操作。
四、未来发展趋势基于PLC的电力系统远程监控与控制在未来将会有更广阔的应用前景。
1. 智能化发展：随着人工智能技术的不断进步，基于PLC的电力系统远程监控与控制将会更加智能化。
基于PLC的远程监控与控制系统设计引言现代工业领域中，远程监控与控制系统的设计与实施举足轻重。
随着技术的不断进步，工业自动化程度逐渐提高，企业对于能够远程监控与控制生产过程的系统需求也越来越迫切。
基于可编程逻辑控制器(PLC)的远程监控与控制系统成为工业界的主流选择之一。
本文旨在探讨基于PLC的远程监控与控制系统的设计原理、特点以及实现方法。
PLC的基本原理与特点PLC是一种特定用途的数字计算机，其核心是CPU、存储器、输入/输出(I/O)模块以及通信模块等。
PLC的工作原理为：根据预先设定的控制程序，通过输入模块采集外部信号，经过CPU处理后，再通过输出模块控制外部设备。
PLC具有以下特点：1. 高可靠性：PLC采用可靠的硬件结构和操作系统，能够适应各种恶劣工业环境，并且具备故障自诊断和容错能力。
2. 可扩展性：用户可以根据需要，通过添加不同类型的I/O模块或者通信模块，灵活扩展PLC的功能。
3. 强大的运算能力：PLC的处理速度快，具备多通道输入输出功能，能够处理复杂的控制逻辑。
远程监控与控制系统设计的目标与要求在工业生产中，远程监控与控制系统的设计目标是提高生产效率、减少人为错误、降低成本并确保安全。
因此，设计远程监控与控制系统需要满足以下要求：1. 实时性：远程监控与控制系统需要能够及时响应远程操作指令，并且将实时数据反馈给控制中心。
2. 稳定性：远程监控与控制系统需要稳定运行，不易受到外界干扰，保证生产过程的连续性和稳定性。
3. 安全性：远程监控与控制系统需要具备安全保护措施，防止非法访问、数据泄露以及黑客攻击。
PLC与远程监控与控制系统的结合基于PLC的远程监控与控制系统的设计是将传统的PLC系统与现代网络技术相结合，实现远程操作与监控。
其基本架构如下图所示：[插入一张图，展示基于PLC的远程监控与控制系统的基本架构]远程监控与控制系统的设计步骤设计基于PLC的远程监控与控制系统一般包括以下步骤：1. 系统需求分析：根据企业实际需求，确定远程监控与控制系统的功能和性能要求。

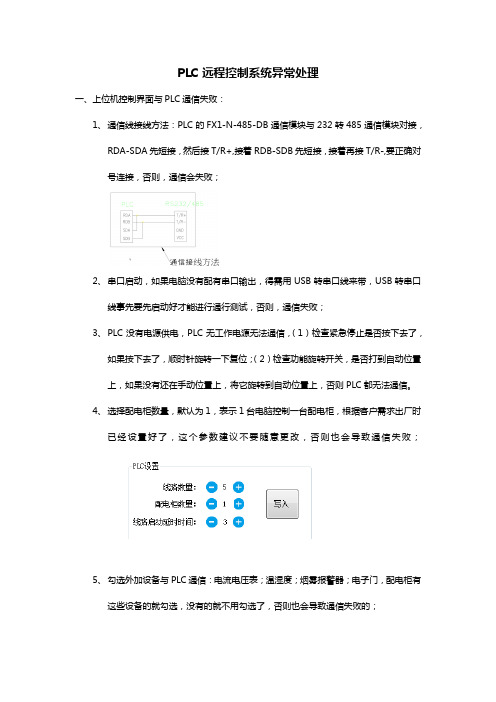

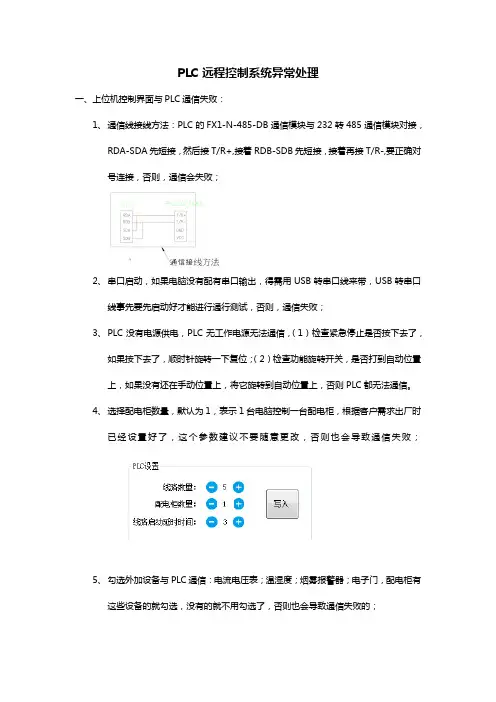

PLC远程控制系统异常处理
一、上位机控制界面与PLC通信失败：
1、通信线接线方法：PLC的FX1-N-485-DB通信模块与232转485通信模块对接，
RDA-SDA先短接，然后接T/R+,接着RDB-SDB先短接，接着再接T/R-,要正确对
号连接，否则，通信会失败；
2、串口启动，如果电脑没有配有串口输出，得需用USB转串口线来带，USB转串口
线事先要先启动好才能进行通行测试，否则，通信失败；
3、PLC没有电源供电，PLC无工作电源无法通信，（1）检查紧急停止是否按下去了，
如果按下去了，顺时针旋转一下复位；（2）检查功能旋转开关，是否打到自动位置
上，如果没有还在手动位置上，将它旋转到自动位置上，否则PLC都无法通信。
4、选择配电柜数量，默认为1，表示1台电脑控制一台配电柜，根据客户需求出厂时
已经设置好了，这个参数建议不要随意更改，否则也会导致通信失败；
5、勾选外加设备与PLC通信：电流电压表；温湿度；烟雾报警器；电子门，配电柜有
这些设备的就勾选，没有的就不用勾选了，否则也会导致通信失败的；
6、选择正确通信串口，在系统设置菜单里，点击串口测试框里的倒三角选择正确的串
口，然后点击测试，系统提示通信成功为止，否则继续往下选；
7、温控器及电流表设置
第一台配电柜温控器设置为 1.电流表设置成2，
第二台配电柜温控器设置为3.电流表设置成4，
以此类推。
PLC的远程监控和控制功能现代工业自动化领域中，可编程逻辑控制器（PLC）作为控制系统的核心部件，广泛应用于各种生产过程中。
PLC的远程监控和控制功能，为企业带来了更高的生产效率和灵活性。
本文将深入探讨PLC的远程监控和控制功能，探讨其应用的优势和挑战。
一、远程监控功能PLC的远程监控功能是指通过网络或其他通信手段，实现对PLC运行状态、生产过程等参数进行监测和管理。
这种功能使得工程师和操作人员能够实时了解设备运行情况，及时发现潜在问题并采取相应措施。
1.1 实时数据采集PLC可以通过各种传感器对生产过程中的温度、压力、流量等参数进行实时监测。
通过网络传输，这些数据可以被实时采集到远程监控中心，工程师可以根据数据进行分析，及时发现异常情况，以便进行相应处理。
1.2 报警与远程通知PLC可以设定各种报警机制，当设备或生产过程发生异常时，PLC 会发出报警信号。
同时，PLC还可以通过短信、邮件等方式向相关人员发送报警信息，以便他们及时采取措施，避免进一步损失。
1.3 远程监视与录像PLC的远程监控功能还可以实现对设备的视频监视。
通过网络摄像头，工程师可以实时查看设备运行状态，发现异常情况。
同时，PLC 还可以对视频进行录像保存，以便日后回放和分析。
二、远程控制功能除了监控功能，PLC还具备远程控制的能力，可以通过网络远程操作设备，实现生产过程的远程控制。
2.1 远程启停设备PLC可以通过网络远程控制设备的启停。
工程师可以在任何地点通过计算机、手机等终端设备对设备进行控制。
这种灵活性可以大大提高生产车间的管理效率，减少不必要的人力资源浪费。
2.2 远程参数设定PLC可以远程调整控制系统的各种参数。
这使得工程师可以根据实际情况对系统进行调优，提高生产效率和质量。
2.3 远程维护与升级PLC的远程控制功能还可以实现对设备的远程维护和升级。
工程师可以通过网络对设备进行故障诊断和修复。
同时，可以通过远程升级软件和固件，提升设备的功能和性能，避免了频繁上门维护的成本和时间浪费。

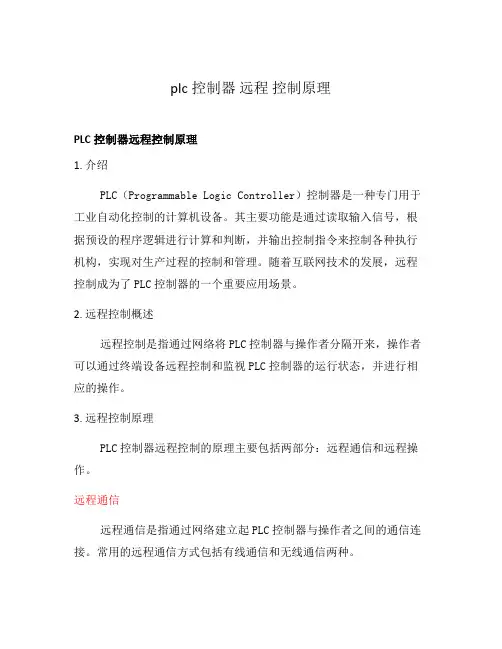

plc控制器远程控制原理PLC控制器远程控制原理1. 介绍PLC（Programmable Logic Controller）控制器是一种专门用于工业自动化控制的计算机设备。
其主要功能是通过读取输入信号，根据预设的程序逻辑进行计算和判断，并输出控制指令来控制各种执行机构，实现对生产过程的控制和管理。
随着互联网技术的发展，远程控制成为了PLC控制器的一个重要应用场景。
2. 远程控制概述远程控制是指通过网络将PLC控制器与操作者分隔开来，操作者可以通过终端设备远程控制和监视PLC控制器的运行状态，并进行相应的操作。
3. 远程控制原理PLC控制器远程控制的原理主要包括两部分：远程通信和远程操作。
远程通信远程通信是指通过网络建立起PLC控制器与操作者之间的通信连接。
常用的远程通信方式包括有线通信和无线通信两种。
有线通信有线通信指的是通过电缆或者光纤等有线传输介质，将PLC控制器与操作者的终端设备连接起来，进行通信。
常用的有线通信协议有以太网、Modbus、Profibus等。
无线通信无线通信指的是通过无线传输技术，将PLC控制器与操作者的终端设备连接起来，进行通信。
常用的无线通信方式有Wi-Fi、蓝牙、GSM等。
远程操作远程操作是指通过远程通信建立的连接，操作者可以对PLC控制器进行远程控制和监控。
远程控制远程控制是指操作者通过终端设备，向PLC控制器发送相应的控制指令，PLC控制器根据指令进行相应的逻辑判断和计算，并输出控制信号，实现对执行机构的控制。
远程监控远程监控是指操作者可以通过终端设备，实时获取PLC控制器的运行状态和相关数据，如传感器的数据、执行机构的状态等。
操作者可以根据这些数据进行相应的监控和分析。
4. 远程控制的应用PLC控制器的远程控制广泛应用于工业自动化领域，如能源管理、智能制造、智能家居等。
能源管理通过远程控制，可以实现对能源设备的远程监控和控制，如远程读取电表数据、控制照明设备的开关等，从而实现能源的有效利用和节约。
如何利用PLC远程监控功能进行实时调试快速解决问题现代工业自动化领域中，可编程逻辑控制器（PLC）被广泛应用于各种生产过程控制。
PLC的远程监控功能能够有效提高设备的可靠性和稳定性，并且能够快速解决各类问题。
本文将介绍如何利用PLC远程监控功能进行实时调试，以实现问题的快速解决。
一、远程监控功能的基本原理PLC的远程监控功能通过网络连接远程计算机或者移动设备，使得用户可以在不同的地点实时监控和控制PLC系统。
基本原理是通过网络传输PLC系统的数据信息，包括输入信号、输出信号、内部状态等，以便实时分析和调试。
二、建立远程监控连接要实现PLC的远程监控功能，首先需要建立远程监控连接。
常用的方式有以下几种：1. VPN连接：通过建立虚拟专用网络（VPN），可以实现远程计算机和PLC系统的安全连接。
VPN连接可以保证数据传输的安全性和稳定性，是建立远程监控连接的常用方式之一。
2. 云平台连接：借助云平台的技术，可以将PLC系统的数据上传到云端，用户可以通过云端平台实时监控和控制PLC系统。
云平台连接方式可以完全摆脱地域限制，方便用户远程监控。
3. 远程控制软件连接：某些PLC系统提供了专门的远程监控软件，用户可以通过该软件直接连接到PLC系统进行远程监控。
这种连接方式通常具有较高的实时性和稳定性。
三、实时监控与数据采集建立远程监控连接后，下一步是实时监控和数据采集。
通过监控软件或者云平台，用户可以实时获取PLC系统的各类数据信息，包括输入信号状态、输出信号状态、运行状态、报警信息等。
实时监控和数据采集的好处是可以实时了解设备的运行情况，及时发现异常和故障。
用户可以根据这些数据信息，对设备进行诊断和分析，快速定位问题所在。
四、故障诊断与问题解决远程监控功能为故障诊断和问题解决提供了便利。
通过远程监控，用户可以对设备进行在线调试，快速定位问题所在，并采取相应的措施进行解决。
1. 远程修改参数：在监控软件中，用户可以对PLC系统的参数进行在线修改。

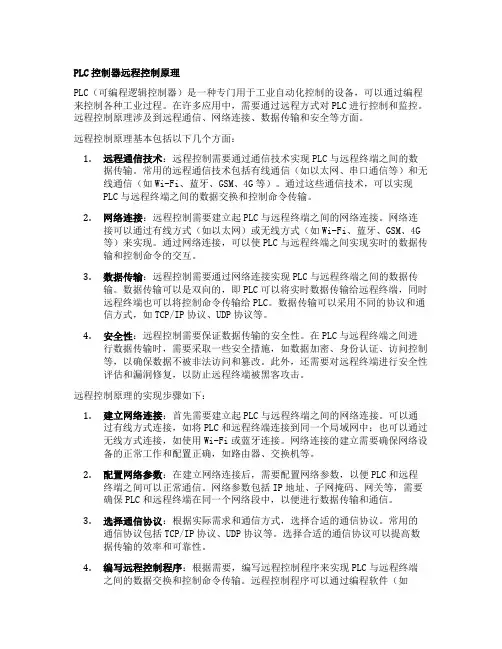

PLC控制器远程控制原理PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的设备，可以通过编程来控制各种工业过程。
在许多应用中，需要通过远程方式对PLC进行控制和监控。
远程控制原理涉及到远程通信、网络连接、数据传输和安全等方面。
远程控制原理基本包括以下几个方面：1.远程通信技术：远程控制需要通过通信技术实现PLC与远程终端之间的数据传输。
常用的远程通信技术包括有线通信（如以太网、串口通信等）和无线通信（如Wi-Fi、蓝牙、GSM、4G等）。
通过这些通信技术，可以实现PLC与远程终端之间的数据交换和控制命令传输。
2.网络连接：远程控制需要建立起PLC与远程终端之间的网络连接。
网络连接可以通过有线方式（如以太网）或无线方式（如Wi-Fi、蓝牙、GSM、4G等）来实现。
通过网络连接，可以使PLC与远程终端之间实现实时的数据传输和控制命令的交互。
3.数据传输：远程控制需要通过网络连接实现PLC与远程终端之间的数据传输。
数据传输可以是双向的，即PLC可以将实时数据传输给远程终端，同时远程终端也可以将控制命令传输给PLC。
数据传输可以采用不同的协议和通信方式，如TCP/IP协议、UDP协议等。
4.安全性：远程控制需要保证数据传输的安全性。
在PLC与远程终端之间进行数据传输时，需要采取一些安全措施，如数据加密、身份认证、访问控制等，以确保数据不被非法访问和篡改。
此外，还需要对远程终端进行安全性评估和漏洞修复，以防止远程终端被黑客攻击。
远程控制原理的实现步骤如下：1.建立网络连接：首先需要建立起PLC与远程终端之间的网络连接。
可以通过有线方式连接，如将PLC和远程终端连接到同一个局域网中；也可以通过无线方式连接，如使用Wi-Fi或蓝牙连接。
网络连接的建立需要确保网络设备的正常工作和配置正确，如路由器、交换机等。
2.配置网络参数：在建立网络连接后，需要配置网络参数，以便PLC和远程终端之间可以正常通信。
网络参数包括IP地址、子网掩码、网关等，需要确保PLC和远程终端在同一个网络段中，以便进行数据传输和通信。
PLC远程方案简介PLC（可编程逻辑控制器）是一种常见的工业自动化控制设备。
在传统的PLC控制系统中，PLC通常被布置在现场设备附近，并与现场设备直接连接。
然而，在现代工业生产中，PLC的远程访问和控制变得越来越重要。
PLC远程方案允许用户通过网络远程访问和控制PLC，提高生产效率和便利性。
PLC远程访问方法VPN（虚拟专用网络）虚拟专用网络（VPN）是一种通过公共网络（如Internet）建立安全网络连接的方法。
在PLC远程访问中，用户可以使用VPN在本地计算机和远程PLC之间建立加密的安全连接。
VPN通过加密数据流和身份验证机制来保护数据的安全性。
用户可以通过VPN远程访问PLC，并实时监控和控制PLC的状态。
远程桌面远程桌面是一种在本地计算机上远程访问远程计算机的技术。
在PLC远程访问方案中，用户可以使用远程桌面软件，例如Windows的远程桌面连接，通过网络连接到远程PLC所连接的计算机。
用户可以在本地计算机上看到远程PLC的界面，并进行实时监控和控制。
Web界面一些现代PLC设备提供了内置的Web服务器功能，允许用户通过Web浏览器访问PLC。
用户可以通过输入PLC的IP地址和端口号在本地计算机上访问PLC的Web界面，通过Web界面进行监控和控制。
Web界面通常提供了图形化的界面，用户友好，易于操作。
PLC远程控制功能实时监控通过PLC远程方案，用户可以实时监控远程PLC的状态。
这包括输入和输出信号、传感器数据、以及其他与PLC相关的变量。
实时监控可以帮助用户及时了解PLC的运行状况，并能够迅速采取措施来处理任何潜在的问题。
远程配置PLC远程方案还提供了远程配置的功能。
用户可以通过远程连接修改和配置PLC的参数和设置。
这包括修改逻辑程序、设置输入输出映射、调整传感器和执行器参数等。
远程配置功能可以帮助用户快速调整PLC的运行参数，提高生产效率。
报警和通知PLC远程方案允许用户设置报警和通知功能。
plc远程模块的工作原理
PLC（可编程逻辑控制器）远程模块的工作原理是通过网络连
接实现与 PLC 控制器的远程通信。
下面是工作原理的简要解释：
1. 硬件连接：通过网络（如以太网）将 PLC 控制器与远程模
块连接起来。
通常，远程模块与 PLC 控制器之间使用标准网
络协议进行通信，如 TCP/IP。
2. 数据传输：远程模块会将 PLC 控制器需要的数据通过网络
传输给 PLC 控制器。
这些数据可以是传感器的测量值、设备
的状态信息、用户的命令等。
3. 数据处理：PLC 控制器接收到远程模块传输的数据后，会
进行数据处理。
根据编程逻辑，PLC 控制器可以对接收到的
数据进行判断、计算、转换等操作，最终得出控制操作的结果。
4. 控制反馈：PLC 控制器根据数据处理的结果，可能会产生
控制信号发送给远程模块。
远程模块可以是一个输出模块，通过接收控制信号来控制外部设备的运行状态。
5. 远程监控：通过远程模块，用户可以远程监控 PLC 控制器
的运行状态、数据信息等。
用户可以通过网络连接到远程模块，并使用相应的软件来查看和操作 PLC 控制器。
总之，PLC 远程模块的工作原理是通过网络连接实现数据传
输和控制信号的交互，从而实现对远程设备的控制和监控。
无线网络远程控制PLC宽带(或3G无线)互联网远程PLC监控设备For S7-300PLCA[设置简单]:通过一对互联网设备，即：ETH-MPI(Remote)和RCD模块，将遥远的PLC 拉近到自己的局域网中B[无需编程]:不用对PLC和WinCC(或组态王、力控、Kepware)做任何额外工作或编程C[费用低廉]:监控侧的ADSL宽带路由器只要有一个固定IP或动态IP（需要设置花生壳，将一个域名与该动态IP捆绑，费用低，200元/1年）；而PLC侧的各个节点则无固定IP 或花生壳的需要，只要能接入互联网即可(一) ETH-MPI(Remote)与RCD通过互联网技术建立连接,监控侧的计算机（上位机）只要访问本地RCD的IP地址就可实现访问ETH-MPI(Remote),或者说是对PLC的访问。
1.综述：通过PLC侧的ETH-MPI(Remote)和监控侧（上位机）的RCD设备[Remote Connnection Device]就能实现对众多PLC的远程监控、在线调试以及PLC程序的上传和下载，就如同在局域网中对PLC的操作一样!2.配置方案:下图中(PLC侧)的3G路由器是3G无线和ADSL宽带双功能路由器，既可以选择3G无线方式与RCD连接，也可以选择宽带有线方式与RCD连接3.优点：只要监控侧（上位机）的ADSL宽带路由器具有固定IP 或动态IP(通过花生壳设置），就可以将大量分布在全国各地的PLC通过互联网与监控侧宽带路由器对接，实现与上位机的通讯（注：PLC 之间是不能通讯的）4.PLC侧的ETH-MPI(Remote)功能：通过MPI口与S7-300PLC 相连，然后转换成以太网协议(TCP)通过3G无线或宽带与监控侧的RCD模块通讯,其内部参数[端口号]用于指明与哪个RCD连接,[分支对应码]则指明该RCD中与哪个IP绑定5.监控侧的RCD功能: 每个RCD模块内部有连续的8个IP地址，通过1个[端口号]和8个[分支对应码]与PLC侧的8个ETH-MPI(Remote)相对应6.工作原理：PLC侧的ETH-MPI(Remote)首先访问监控侧的ADSL宽带路由器，通过端口号[即端口映射]进入局域网(监控侧内网)相对应的RCD模块,RCD模块再通过[分支对应码]给这次连接分配一个(监控侧内网)IP地址,之后监控侧内网的WinCC(或Step7、Kepware、组态王、力控等上位软件)访问该IP,RCD模块再将访问内容转发送到PLC侧的ETH-MPI(Remote),由它再发给S7-300 的PLC,PLC接收到数据后再将应答数据按原路返回7.我们的产品使用的是西门子Profinet(S7-300TCP)协议，对于使用者无需在PLC中和上位机中做任何工作，对于WinCC要选择TCP/IP 驱动，组态王、力控、Kepware等要选择S7-300TCP驱动，这些都是上位软件自身就有的驱动!8.因为我们的产品可以使用自动功能，而这需要TP-LINK产品的配合，所以请客户使用TP-LINK品牌的宽带(或3G无线)路由器,以下文章中出现的有关路由器的设置都是针对TP-LINK产品的9.ETH-MPI(Remote)和RCD模块IP地址对应关系例：...... PLC侧的ETH-MPI(Remote) ...... <=====> ................. 监控侧的RCD模块IP .......................1 号PLC 端口号[01111] 分支对应码 [16000] <=====> 第一块RCD 端口号[01111] 分支对应码 [16000] IP[192.168.1.20]2 号PLC 端口号[01111] 分支对应码 [16010] <=====> 第一块RCD 端口号[01111] 分支对应码 [16010] IP[192.168.1.21]3 号PLC 端口号[01111] 分支对应码 [16020] <=====> 第一块RCD 端口号[01111] 分支对应码 [16020] IP[192.168.1.22] ......9 号PLC 端口号[02222] 分支对应码 [16080] <=====> 第二块RCD 端口号[02222] 分支对应码 [16080] IP[192.168.1.28] 10号PLC 端口号[02222] 分支对应码 [16090] <=====> 第二块RCD 端口号[02222] 分支对应码 [16090] IP[192.168.1.29] ......17号PLC 端口号[03333] 分支对应码 [16160] <=====> 第三块RCD 端口号[03333] 分支对应码 [16160] IP[192.168.1.36] ......注:端口号和分支对应码，客户可任意编写，只要两边相同即可；一般应先设置监控侧的RCD模块，然后再设置PLC侧的ETH-MPI(Remote)以上为3G/互联网通讯总体介绍，以下为各部分具体介绍(二) 监控侧RCD模块实物图：RCD模块的后门IP地址为xxx.xxx.xxx.222(例如192.168.1.222)；将计算机和RCD模块都通过网线连接到宽带路由器上，在计算机的IE 浏览器中键入该IP地址就可进入RCD 参数设置菜单，如图:1.RCD远程接入设备IP ：它将占用从此开始的连续8个IP地址；例如填入192.168.1.20，则192.168.1.20/21/22/23/24/25/26/27 都被该RCD模块占有2.端口号:用于监控侧的ADSL宽带路由器端口映射.ETH-MPI(Remote)发送数据时通过该端口被路由器映射到相应的RCD模块3.分支对应码:只要对应码相同，就可将现场的PLC,也就是ETH-MPI(Remote)与RCD内部的IP地址绑定，建立连接以上的设置,客户可随意填写. (1)只要ADSL宽带路由器设置端口映射时，端口号、IP地址与之相同;(2)只要ETH-MPI(Remote)中的端口号、分支对应码与之相同. 就可正常工作了4.指示灯及外接24V供电说明:LED[上左1] 恒亮:系统进入正常工作状态; 闪动:正在复位、启动中LED[上左2] 闪动:接收到的分支对应码不符LED[下左1-8] 它们分别对应与远地1到8个PLC的连接状态. 亮:已建立连接; 闪动:有数据通讯RCD模块需外接24V供电监控侧局域网中计算机中应用软件的设置:（1）对于STEP7 需要先安装ETH-MPI(smartIE)驱动，然后Options-->Set PG/PC Interface...-->选择ETH-AUTO->属性-->键入IP地址：例192.168.1.20；然后[确定]，再[确定];就一切OK了（2）对于WinCC，驱动选TCP/IP;鼠标右健-->系统参数-->单元-->逻辑设备名称-->选择[TCP/IP(Auto) XXXX(网卡名)]；之后在[新建连接的属性中]填入IP地址：例192.168.1.20（3）对于组态王v6.53以上版本，驱动选 S7-300系列-->TCP,地址填入192.168.1.20:2; 低版本的需要填入端口号[102]（3）对KepwareOPC 力控等软件，驱动选S7-300 TCP,地址填入192.168.1.20;如果需要填入端口号，请填入[102](三) 监控侧的ADSL宽带路由器(TP-LINK)设置：转发规则-->虚拟服务器-->添加新条目转发到第一个RCD模块----- 服务器端口号：例如1111； IP地址：例如 192.168.1.20；协议：ALL；状态：生效转发到第二个RCD模块----- 服务器端口号：例如2222； IP地址：例如 192.168.1.28；协议：ALL；状态：生效转发到第三个RCD模块----- 服务器端口号：例如3333； IP地址：例如 192.168.1.36；协议：ALL；状态：生效(四) PLC侧的实物连接图：(五) PLC侧的ETH-MPI(Remote)实物图及设置：注：尽管有很多参数，但你所要填写的只有3个(监控侧ADSL宽带路由器动态域名或固定IP、端口号、分支对应码)其余的都不用改变，就这么简单！1.ETH_MPI通讯转换器MAC：由工厂预设，不能改变2.ETH_MPI转换器IP：缺省设置为255.255.255.255如果将IP设置为255.255.255.255，则ETH_MPI转换器的IP、子网掩码、网关、DNS 都自动通过路由器分配如果将IP设置为000.000.000.000，则由系统(在有路由器的配合下)为客户自动填写ETH_MPI转换器的IP、子网掩码、网关、DNS的值，并写入转换器flash中，生效5秒后重新启动如果你熟悉网络配置，也可以手动设置ETH_MPI转换器的IP、子网掩码、网关、DNS3.ETH_MPI(remote)可以同时连接三个不同地域的RCD设备(例如：PLC在广州，它可以同时连接北京、上海、大连的上位机)1.连接甲地：RCD设备1 动态域名[]-端口号[06000]-分支对应码[00001]2.连接乙地：RCD设备2 固定IP[221.201.6.19]-------端口号[05555]-分支对应码[04110]3.不连接：RCD设备3 固定IP[255.255.255.255]注:如果使用动态域名，固定IP全填000;如果不与远端internet连接，固定IP全填255;以上为Internet网络的相关设置,以下为MPI总线的相关设置[由于ETH-MPI(Remote)可以自动设置，所以你只要选择“自动检测”之后，就无需填写其后的参数了]MPI 波特率:[只要选择“自动检测”即可]是指与ETH-MPI(Remote)相连的PLC(S7-300)MPI 接口的通讯速率PLC_MPI站号:[缺省值为2]是指与ETH-MPI(Remote)相连的PLC(S7-300)的MPI站号ETH_MPI站号:[缺省值为0]是指ETH-MPI(Remote)自身的MPI 站号,它只要不与总线上其它站号相同即可最高MPI站号:[缺省值为31]是指MPI总线上允许的最大站号V区与DB块映射选择 SWITCH:[0-5] 该设置仅对PLC侧局域网内的西门子smart IE触摸屏有效,详细资料请参见另一款产品ETH-MPI(smartIE)使用手册4.指示灯、外接供电、MPI接口说明:LED[上左1] 恒亮:系统进入正常工作状态; 闪动:正在复位、启动中LED[下左1] 恒亮:已找到路由器的MAC地址LED[下右3,2,1] 它们分别对应与远地RCD1 RCD2 RCD3的连接状态. 亮:已建立连接; 闪动:有数据通讯外接24V直流电压MPI接口需要用西门子Profibus-DP总线电缆及插头连接，如果是末端，需要将插头上的终端电阻拨成on5.PLC侧局域网中计算机中应用软件的设置:[如果你仅关心远程互联通讯，可跳过此处说明]（1）对于STEP7 需要先安装ETH-MPI(smartIE)驱动，然后Options-->Set PG/PC Interface...-->选择ETH-AUTO->属性-->键入IP地址：例192.168.1.10；然后[确定]，再[确定];就一切OK了。
如何进行PLC系统的网络通信与远程监控PLC系统是现代工业自动化中一种常见且重要的控制系统。
通过PLC系统的网络通信和远程监控，工程师可以实时地监测和控制设备，提高生产效率和安全性。
本文将介绍如何进行PLC系统的网络通信与远程监控。
一、网络通信的基础知识在进行PLC系统的网络通信与远程监控之前，我们首先需要了解一些基础知识。
网络通信，简单来说，就是不同设备之间通过网络进行数据传输和交流的过程。
了解以下几个概念对于进行网络通信是至关重要的：1. IP地址：每个设备在网络中都需要一个唯一的IP地址，以便其他设备能够准确地找到它。
IP地址分为IPv4和IPv6两种格式，其中IPv4格式为xxx.xxx.xxx.xxx，IPv6格式较为复杂。
2. 子网掩码：子网掩码用于划分网络中主机和网络地址的界限。
它和IP地址一起使用，以确定设备所在的网络。
3. 网关：网关是不同网络之间进行数据转发的节点，它将数据从一个网络传输到另一个网络。
4. 端口号：端口号是在进行网络通信时用于标识应用程序或服务的数字，它和IP地址一起用于确定设备上具体的应用程序。
二、PLC系统的网络通信PLC系统的网络通信可以分为内部通信和外部通信两种类型。
内部通信是指PLC系统内部不同模块之间的通信，而外部通信则是指PLC系统与其他设备之间的通信。
1. 内部通信内部通信是PLC系统中各个模块之间的数据交换和传输。
在进行内部通信时，我们需要考虑以下几个方面：（1）PLC系统的硬件配置：不同的PLC系统在硬件上可能有差异，因此在进行内部通信时，我们需要根据具体的硬件配置来设计通信方式。
（2）通信协议：PLC系统的内部通信通常使用特定的通信协议来确保数据的稳定传输。
常见的通信协议包括Modbus、Profibus、CAN 等。
（3）数据传输方式：内部通信可以通过串行通信方式（如RS232、RS485）或者以太网通信方式进行。
2. 外部通信外部通信是指PLC系统与其他设备之间的数据交换和传输。
现场调试中如何进行PLC程序的远程访问和监控近年来，随着信息技术的不断发展，现场调试中进行PLC程序的远程访问和监控已经成为一种常见的需求。
远程访问和监控PLC程序不仅提高了工作效率，还可以降低成本，提高安全性。
本文将介绍一些常见的方法和技术，以帮助工程师们更好地进行现场调试。
一、VPN网络连接在进行PLC程序的远程访问和监控时，使用VPN网络连接是一种常见的方法。
VPN（Virtual Private Network，虚拟专用网络）可以通过公共网络建立一条安全加密的通信隧道，使得工程师可以远程连接到现场PLC设备，并进行程序访问和监控。
通过VPN连接，工程师可以通过远程桌面、SSH等远程访问工具，直接操作现场PLC设备。
这种方法不仅可以实时查看PLC程序的运行状态，还可以进行参数设置、故障排查等操作。
另外，利用VPN网络连接，工程师还可以通过云平台将现场PLC设备的数据上传到云端进行分析和存储，实现远程监控和管理。
二、远程桌面软件除了使用VPN网络连接，工程师还可以使用远程桌面软件进行PLC程序的远程访问和监控。
远程桌面软件可以将现场PLC设备的屏幕投影到工程师所在的电脑终端上，实现远程操作。
远程桌面软件具有图像传输延时低、操作响应速度快等特点，可以实现实时的PLC程序访问和监控。
通过该软件，工程师可以在不离开办公室的情况下，远程跟踪和操作PLC程序，大大提高了工作效率。
三、Web访问除了VPN网络连接和远程桌面软件，还有一种常见的方法是通过Web访问进行PLC程序的远程访问和监控。
通过将现场PLC设备的数据和界面通过Web服务器在云端进行展示，工程师可以通过浏览器直接访问和监控PLC程序。
Web访问具有界面友好、操作简便等特点，工程师可以通过云平台上的网页实时查看PLC程序的状态、参数及相关报警信息。
同时，通过Web访问还可以进行远程的程序调整、参数设置等操作，方便工程师进行即时的调试和优化。
plc远程控制原理PLC远程控制是指利用PLC控制器，通过远程通信技术（如以太网、无线通信等）实现对远程设备进行控制的原理。
具体原理如下：1. PLC控制器：PLC控制器作为核心设备，用于进行逻辑控制和数据处理。
它通常具有可编程的功能，并可根据预设的控制逻辑进行操作。
2. 远程通信模块：PLC控制器连接一个或多个远程通信模块，通过网络或无线通信的方式与远程设备进行通信。
常用的远程通信模块有以太网通信模块、GSM/GPRS通信模块等。
3. 远程设备：远程设备可以是任何需要远程控制的设备，如工业机器、仪器仪表等，这些设备通常具有接口（如数字输入、模拟输出等），可接收PLC控制器的指令并执行相应操作。
4. 控制指令传输：PLC控制器通过远程通信模块将控制指令传输到远程设备。
控制指令可以是开关信号、模拟量设定值等，通过远程通信模块将指令传输到设备的接口。
5. 设备响应：远程设备接收到PLC控制器传来的控制指令后进行响应。
根据指令的不同，设备会执行相应的操作，例如开关设备、调整设备参数等。
设备执行完操作后，可通过状态信号或反馈信号将结果返回给PLC控制器。
6. 数据交互：在远程控制过程中，PLC控制器和远程设备之间还可以进行数据交互，以实现监测、采集和分析等功能。
通过远程通信模块，PLC控制器可以周期性地读取远程设备的状态信息，如设备的工作状态、设备的数据值等。
总结起来，PLC远程控制原理即通过PLC控制器和远程通信模块实现与远程设备的通信，然后通过控制指令传输和设备响应实现对远程设备的远程控制。
同时，还可以进行数据交互，实现对设备状态的监测和数据的采集分析等功能。
1、PLC RS485口与模块RS485口硬件连接好，上电。
2、模块USB配置线插到电脑，打开模块配置软件。
3、在配置软件上选择PLC的通信协议，支持西门子PPI\MPI 三菱FX全系列PLC Q系列PLC、欧姆龙HOSTLINK协议通信
4、建IO变量
5、短信越限报警设置，可以设置报警延时时间，报警次数，报警间隔，触发连动，电话语音。
短信内容可以随便编辑。
6、组态可以无线的方式取PLC的数据，不需要固定IP和域名，并且不用建很多IO通信节点，只需要启动OPC 客户端即可马上获取PLC数据，通信稳定。
组态端建个OPC客户端设备即
可采集到远程PLC数据。
