下载文档原格式
玻璃澄清剂项目可行性研究报告编制单位：北京中投信德国际信息咨询有限公司编制时间：高级工程师：高建关于编制玻璃澄清剂项目可行性研究报告编制说明（模版型）【立项 批地 融资 招商】核心提示：1、本报告为模板形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。
2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整）编制单位：北京中投信德国际信息咨询有限公司专业撰写节能评估报告资金申请报告项目建议书商业计划书可行性研究报告目录第一章总论 (1)1.1项目概要 (1)1.1.1项目名称 (1)1.1.2项目建设单位 (1)1.1.3项目建设性质 (1)1.1.4项目建设地点 (1)1.1.5项目主管部门 (1)1.1.6项目投资规模 (2)1.1.7项目建设规模 (2)1.1.8项目资金来源 (3)1.1.9项目建设期限 (3)1.2项目建设单位介绍 (3)1.3编制依据 (3)1.4编制原则 (4)1.5研究范围 (5)1.6主要经济技术指标 (5)1.7综合评价 (6)第二章项目背景及必要性可行性分析 (7)2.1项目提出背景 (7)2.2本次建设项目发起缘由 (7)2.3项目建设必要性分析 (7)2.3.1促进我国玻璃澄清剂产业快速发展的需要 (8)2.3.2加快当地高新技术产业发展的重要举措 (8)2.3.3满足我国的工业发展需求的需要 (8)2.3.4符合现行产业政策及清洁生产要求 (8)2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (9)2.3.6增加就业带动相关产业链发展的需要 (9)2.3.7促进项目建设地经济发展进程的的需要 (10)2.4项目可行性分析 (10)2.4.1政策可行性 (10)2.4.2市场可行性 (10)2.4.3技术可行性 (11)2.4.4管理可行性 (11)2.4.5财务可行性 (11)2.5玻璃澄清剂项目发展概况 (12)2.5.1已进行的调查研究项目及其成果 (12)2.5.2试验试制工作情况 (12)2.5.3厂址初勘和初步测量工作情况 (13)2.5.4玻璃澄清剂项目建议书的编制、提出及审批过程 (13)2.6分析结论 (13)第三章行业市场分析 (15)3.1市场调查 (15)3.1.1拟建项目产出物用途调查 (15)3.1.2产品现有生产能力调查 (15)3.1.3产品产量及销售量调查 (16)3.1.4替代产品调查 (16)3.1.5产品价格调查 (16)3.1.6国外市场调查 (17)3.2市场预测 (17)3.2.1国内市场需求预测 (17)3.2.2产品出口或进口替代分析 (18)3.2.3价格预测 (18)3.3市场推销战略 (18)3.3.1推销方式 (19)3.3.2推销措施 (19)3.3.3促销价格制度 (19)3.3.4产品销售费用预测 (20)3.4产品方案和建设规模 (20)3.4.1产品方案 (20)3.4.2建设规模 (20)3.5产品销售收入预测 (21)3.6市场分析结论 (21)第四章项目建设条件 (22)4.1地理位置选择 (22)4.2区域投资环境 (23)4.2.1区域地理位置 (23)4.2.2区域概况 (23)4.2.3区域地理气候条件 (24)4.2.4区域交通运输条件 (24)4.2.5区域资源概况 (24)4.2.6区域经济建设 (25)4.3项目所在工业园区概况 (25)4.3.1基础设施建设 (25)4.3.2产业发展概况 (26)4.3.3园区发展方向 (27)4.4区域投资环境小结 (28)第五章总体建设方案 (29)5.1总图布置原则 (29)5.2土建方案 (29)5.2.1总体规划方案 (29)5.2.2土建工程方案 (30)5.3主要建设内容 (31)5.4工程管线布置方案 (32)5.4.1给排水 (32)5.4.2供电 (33)5.5道路设计 (35)5.6总图运输方案 (36)5.7土地利用情况 (36)5.7.1项目用地规划选址 (36)5.7.2用地规模及用地类型 (36)第六章产品方案 (38)6.1产品方案 (38)6.2产品性能优势 (38)6.3产品执行标准 (38)6.4产品生产规模确定 (38)6.5产品工艺流程 (39)6.5.1产品工艺方案选择 (39)6.5.2产品工艺流程 (39)6.6主要生产车间布置方案 (39)6.7总平面布置和运输 (40)6.7.1总平面布置原则 (40)6.7.2厂内外运输方案 (40)6.8仓储方案 (40)第七章原料供应及设备选型 (41)7.1主要原材料供应 (41)7.2主要设备选型 (41)7.2.1设备选型原则 (42)7.2.2主要设备明细 (43)第八章节约能源方案 (44)8.1本项目遵循的合理用能标准及节能设计规范 (44)8.2建设项目能源消耗种类和数量分析 (44)8.2.1能源消耗种类 (44)8.2.2能源消耗数量分析 (44)8.3项目所在地能源供应状况分析 (45)8.4主要能耗指标及分析 (45)8.4.1项目能耗分析 (45)8.4.2国家能耗指标 (46)8.5节能措施和节能效果分析 (46)8.5.1工业节能 (46)8.5.2电能计量及节能措施 (47)8.5.3节水措施 (47)8.5.4建筑节能 (48)8.5.5企业节能管理 (49)8.6结论 (49)第九章环境保护与消防措施 (50)9.1设计依据及原则 (50)9.1.1环境保护设计依据 (50)9.1.2设计原则 (50)9.2建设地环境条件 (51)9.3 项目建设和生产对环境的影响 (51)9.3.1 项目建设对环境的影响 (51)9.3.2 项目生产过程产生的污染物 (52)9.4 环境保护措施方案 (53)9.4.1 项目建设期环保措施 (53)9.4.2 项目运营期环保措施 (54)9.4.3环境管理与监测机构 (56)9.5绿化方案 (56)9.6消防措施 (56)9.6.1设计依据 (56)9.6.2防范措施 (57)9.6.3消防管理 (58)9.6.4消防设施及措施 (59)9.6.5消防措施的预期效果 (59)第十章劳动安全卫生 (60)10.1 编制依据 (60)10.2概况 (60)10.3 劳动安全 (60)10.3.1工程消防 (60)10.3.2防火防爆设计 (61)10.3.3电气安全与接地 (61)10.3.4设备防雷及接零保护 (61)10.3.5抗震设防措施 (62)10.4劳动卫生 (62)10.4.1工业卫生设施 (62)10.4.2防暑降温及冬季采暖 (63)10.4.3个人卫生 (63)10.4.4照明 (63)10.4.5噪声 (63)10.4.6防烫伤 (63)10.4.7个人防护 (64)10.4.8安全教育 (64)第十一章企业组织机构与劳动定员 (65)11.1组织机构 (65)11.2激励和约束机制 (65)11.3人力资源管理 (66)11.4劳动定员 (66)11.5福利待遇 (67)第十二章项目实施规划 (68)12.1建设工期的规划 (68)12.2 建设工期 (68)12.3实施进度安排 (68)第十三章投资估算与资金筹措 (69)13.1投资估算依据 (69)13.2建设投资估算 (69)13.3流动资金估算 (70)13.4资金筹措 (70)13.5项目投资总额 (70)13.6资金使用和管理 (73)第十四章财务及经济评价 (74)14.1总成本费用估算 (74)14.1.1基本数据的确立 (74)14.1.2产品成本 (75)14.1.3平均产品利润与销售税金 (76)14.2财务评价 (76)14.2.1项目投资回收期 (76)14.2.2项目投资利润率 (77)14.2.3不确定性分析 (77)14.3综合效益评价结论 (80)第十五章风险分析及规避 (82)15.1项目风险因素 (82)15.1.1不可抗力因素风险 (82)15.1.2技术风险 (82)15.1.3市场风险 (82)15.1.4资金管理风险 (83)15.2风险规避对策 (83)15.2.1不可抗力因素风险规避对策 (83)15.2.2技术风险规避对策 (83)15.2.3市场风险规避对策 (83)15.2.4资金管理风险规避对策 (84)第十六章招标方案 (85)16.1招标管理 (85)16.2招标依据 (85)16.3招标范围 (85)16.4招标方式 (86)16.5招标程序 (86)16.6评标程序 (87)16.7发放中标通知书 (87)16.8招投标书面情况报告备案 (87)16.9合同备案 (87)第十七章结论与建议 (89)17.1结论 (89)17.2建议 (89)附表 (90)附表1 销售收入预测表 (90)附表2 总成本表 (91)附表3 外购原材料表 (93)附表4 外购燃料及动力费表 (94)附表5 工资及福利表 (96)附表6 利润与利润分配表 (97)附表7 固定资产折旧费用表 (98)附表8 无形资产及递延资产摊销表 (99)附表9 流动资金估算表 (100)附表10 资产负债表 (102)附表11 资本金现金流量表 (103)附表12 财务计划现金流量表 (105)附表13 项目投资现金量表 (107)附表14 借款偿还计划表 (109) (113)第一章总论总论作为可行性研究报告的首章，要综合叙述研究报告中各章节的主要问题和研究结论，并对项目的可行与否提出最终建议，为可行性研究的审批提供方便。
浮法玻璃复合澄清剂与澄清效果研究赵玉华;何峰;金明芳;刘小青;杨虎;梅书霞;张文涛【摘要】大多数浮法玻璃生产采用芒硝作澄清剂,在熔制阶段释放大量SO 2、NO x等污染物,针对浮法玻璃工业的污染问题,需要控制芒硝的使用量,减少SO x的排放.该文采用了氧化锑替代部分芒硝,并加入一定量的碳粉,获得一种新型的浮法玻璃复合澄清剂,并对此复合澄清剂的效果进行了探讨.结果表明:该实验所用复合澄清剂能显著减少浮法玻璃中的可见气泡,同时可以增大浮法玻璃的透光率,并在一定程度上减小雾度,提高玻璃的光学性能.随着氧化锑的含量增加,玻璃的脱色效果增强.【期刊名称】《建材世界》【年(卷),期】2018(039)004【总页数】5页(P1-5)【关键词】浮法玻璃;氧化锑;芒硝;复合澄清剂【作者】赵玉华;何峰;金明芳;刘小青;杨虎;梅书霞;张文涛【作者单位】武汉理工大学硅酸盐建筑材料国家重点实验室,武汉 430070;武汉理工大学硅酸盐建筑材料国家重点实验室,武汉 430070;武汉理工大学硅酸盐建筑材料国家重点实验室,武汉 430070;武汉理工大学硅酸盐建筑材料国家重点实验室,武汉 430070;武汉理工大学硅酸盐建筑材料国家重点实验室,武汉 430070;武汉理工大学硅酸盐建筑材料国家重点实验室,武汉 430070;武汉理工大学硅酸盐建筑材料国家重点实验室,武汉 430070【正文语种】中文浮法玻璃具有生产质量高，拉引速度可控，产量大，产品品种齐全等特点[1]。
浮法玻璃应用极为广泛，主要应用在高档建筑、玻璃加工和太阳能光电幕墙领域以及玻璃家具、装饰用玻璃、灯具玻璃等领域[2]。
在玻璃熔制阶段，由于玻璃配合料发生了多种物理化学反应，产生了大量气泡，但受到配合料性质及熔融条件的影响，气泡不易排出，玻璃成型后残留在其体内的气泡可形成缺陷，从而影响了玻璃的力学性能和光学性能[3]。
我国浮法玻璃生产过程中，其熔制阶段主要利用的是“还原性硫澄清技术”[2]。

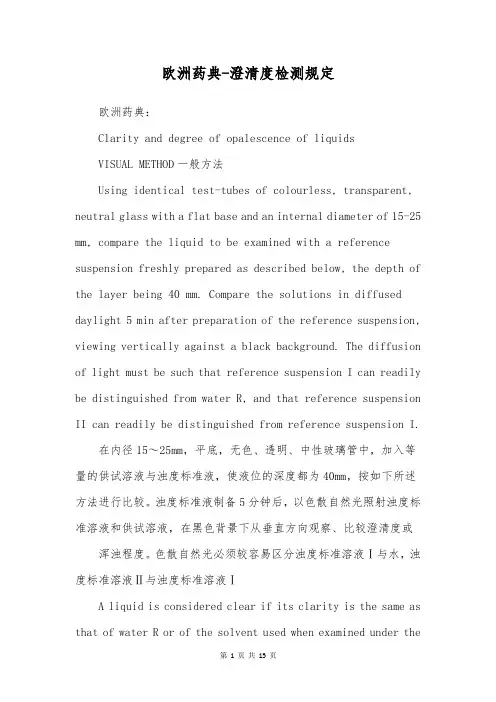

欧洲药典-澄清度检测规定欧洲药典：Clarity and degree of opalescence of liquidsVISUAL METHOD一般方法Using identical test-tubes of colourless, transparent, neutral glass with a flat base and an internal diameter of 15-25 mm, compare the liquid to be examined with a reference suspension freshly prepared as described below, the depth of the layer being 40 mm. Compare the solutions in diffused daylight 5 min after preparation of the reference suspension, viewing vertically against a black background. The diffusion of light must be such that reference suspension I can readily be distinguished from water R, and that reference suspension II can readily be distinguished from reference suspension I.在内径15～25mm，平底，无色、透明、中性玻璃管中，加入等量的供试溶液与浊度标准液，使液位的深度都为40mm，按如下所述方法进行比较。
浊度标准液制备5分钟后，以色散自然光照射浊度标准溶液和供试溶液，在黑色背景下从垂直方向观察、比较澄清度或浑浊程度。
色散自然光必须较容易区分浊度标准溶液Ⅰ与水，浊度标准溶液Ⅱ与浊度标准溶液ⅠA liquid is considered clear if its clarity is the same as that of water R or of the solvent used when examined under theconditions described above, or if its opalescence is not more pronounced than that of reference suspension I.如果供试溶液的澄清、透明程度与水相同，或者与所用溶剂相同，或者其澄清度不超过Ⅰ号浊度标准溶液，那么可判定该溶液为澄清。
实验一、晶体结构分析一一、实验目的掌握14种空间格子的几何特征与球体密堆积理论，了解配位多面体的配置。
二、实验仪器十四种空间点阵结构模型，球形模型三、实验内容1．了解14种空间格子的几何形态，分析空间格子类型；2．熟悉密堆积理论，注意观察球体堆积时，周围空隙的类型、位置与数量情况；3．了解几种配位多面体的配置情况。
四、实验方法1．观察14种空间格子模型表征14种空间格子，用晶格常数α、β、γ和a、b、c；并判断其所属晶系。
2．观察球体密堆积模型用球体模型进行面心立方紧密堆积、六方紧密堆积和体心立方近似密堆积，分析球体周围空隙的类型、数目和位置分布。
观察分析面心立方紧密堆积、六方紧密堆积和体心立方近似密堆积的单位晶胞，注意其四、八面体空隙分布，判断其数量。
3．观察配位多面体模型模型五、实验报告1．绘制14种空间格子的几何形态，并用注明晶格常数的形式表示出所有14种空间格子；2．分析三种常见的球体堆积情况，绘制出其单位晶胞，画出其（111）、（110）（100）晶面原子排布图[ 密排六方需画出（0001）晶面 ]；3．分析体心立方与面心立方单位晶胞中四、八面体空隙的位置分布与数量，并绘图；4．对不同配位多面体绘图，讨论其临界半径比。
（注：在预习报告中要将14种空间格子的几何图形画好）六、思考题面心立方结构中四面体空隙的数目有几个？他们都是如何分布的？八面体空隙有几个？如何分布？实验二、典型晶体结构分析一、实验目的掌握几种典型矿物的结构，了解晶胞的几何特征。
二、实验仪器晶体结构模型，球和短棒三、实验内容1．对照实际具体结构模型，熟悉金刚石、石墨、氯化钠、氯化铯、闪锌矿、纤锌矿、金红石、碘化镉、萤石、钙钛矿、尖晶石的晶体结构特征；2．观察层状和架状硅酸盐矿物的晶体结构模型的特点，注意观察高岭土、方石英的结构；3．标定萤石模型中所有质点的几何位置；4．组装一个晶体结构模型。
四、实验方法1．分析晶胞模型金刚石、石墨、氯化钠、氯化铯、闪锌矿、纤锌矿、金红石、碘化镉、萤石、钙钛矿、尖晶石均为一个单位晶胞，通过一个单位晶胞，分析晶胞所属空间格子类型及正负离子或原子所处的空间位置，对照模型，分析正负离子的配位数。

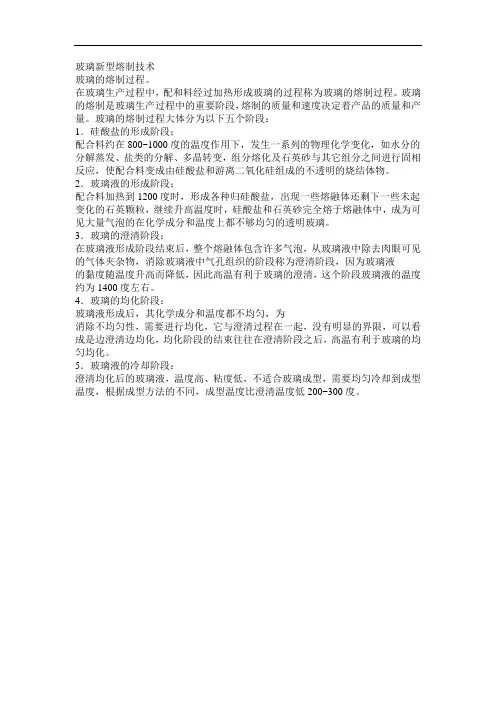

玻璃新型熔制技术玻璃的熔制过程。
在玻璃生产过程中，配和料经过加热形成玻璃的过程称为玻璃的熔制过程。
玻璃的熔制是玻璃生产过程中的重要阶段，熔制的质量和速度决定着产品的质量和产量。
玻璃的熔制过程大体分为以下五个阶段：1．硅酸盐的形成阶段；配合料约在800~1000度的温度作用下，发生一系列的物理化学变化，如水分的分解蒸发、盐类的分解、多晶转变，组分熔化及石英砂与其它组分之间进行固相反应，使配合料变成由硅酸盐和游离二氧化硅组成的不透明的烧结体物。
2．玻璃液的形成阶段；配合料加热到1200度时，形成各种归硅酸盐，出现一些熔融体还剩下一些未起变化的石英颗粒，继续升高温度时，硅酸盐和石英砂完全熔于熔融体中，成为可见大量气泡的在化学成分和温度上都不够均匀的透明玻璃。
3．玻璃的澄清阶段：在玻璃液形成阶段结束后，整个熔融体包含许多气泡，从玻璃液中除去肉眼可见的气体夹杂物，消除玻璃液中气孔组织的阶段称为澄清阶段，因为玻璃液的黏度随温度升高而降低，因此高温有利于玻璃的澄清，这个阶段玻璃液的温度约为1400度左右。
4．玻璃的均化阶段：玻璃液形成后，其化学成分和温度都不均匀，为消除不均匀性，需要进行均化，它与澄清过程在一起，没有明显的界限，可以看成是边澄清边均化，均化阶段的结束往往在澄清阶段之后，高温有利于玻璃的均匀均化。
5．玻璃液的冷却阶段：澄清均化后的玻璃液，温度高、粘度低，不适合玻璃成型，需要均匀冷却到成型温度，根据成型方法的不同，成型温度比澄清温度低200~300度。
1全氧燃烧全氧燃烧窑炉与传统助燃空气火焰窑炉相比不需要高大的蓄热室装置,因此窑炉投资费用大大降低。
最早采用全氧燃烧技术的是美国康宁公司,在一座日产30t普通玻璃的小型试验炉中使用。
全氧燃烧窑炉由于具有优良的环保效应,因此逐渐扩展到熔制能耗高且产量较大的硼硅酸盐玻璃或无碱玻璃生产中,加热喷嘴由2～4个增加到12～14个。
日、美等国为了普及全氧燃烧技术还开发出了提纯氧气的沸石氮气吸附剂,并形成所谓PSA(Pressureswingadsorption)氧气制备技术,其设备可靠性高,几乎不发生故障。
玻璃澄清剂百科名片玻璃澄清剂是玻璃生产中常用的辅助化工原料，用于玻璃的熔制阶段。
凡能在玻璃熔制过程中高温分解（气化）产生气体或降低玻璃液粘度，促使玻璃液中气泡消除的原料称为澄清剂。
玻璃的熔制阶段都需要澄清剂，玻璃澄清剂是玻璃生产中常用的辅助化工原料。
根据玻璃澄清的作用机理可分为：氧澄清，硫澄清，卤素澄清和复合澄清。
可将澄清剂分为氧化物澄清剂，硫酸盐型澄清剂，卤化物澄清剂和复合澄清剂。
一，氧化物澄清剂。
主要有白砒，氧化锑，硝酸钠，硝酸铵，二氧化铈等。
1，白砒又称亚砷酐，是澄清效果极好的一种常用澄清剂，玻璃行业俗称“澄清王”。
但白砒必须与硝酸盐配合使用才能达到良好的澄清效果。
白砒微溶于冷水，易溶于热水，剧毒，呈白色结晶粉末或无定形的玻璃状物质，黄金冶炼副产品砷灰常呈灰白，灰色或灰黑色等，作为澄清剂多用晶态白砒。
当白砒加热到400度以上时，与硝酸盐在高温时放出的氧气生成五氧化二砷，加热至1300度时，五氧化二砷分解生成三氧化二砷，使玻璃液气泡中气体的分压减少，有利于气泡的长大，加速气泡的排除，从而达到澄清的目的。
白砒的用量一般为配合料量的0.2%-0.6%,硝酸盐的引入量为白砒用量的4-8倍.白砒用量过多不仅增加挥发量,而且污染环境对人体有害,0.06克白砒能使人致死.所以在使用白砒时要派专人保管,以防中毒事件发生.用白砒作澄清剂的玻璃,在灯工操作时易使玻璃还原变黑,故灯工玻璃应少用或不用白砒.2,氧化锑氧化锑的澄清作用与白砒相似,也必须与硝酸盐配合使用.使用氧化锑的澄清分解温度较白砒低,所以在熔制铅玻璃时常用氧化锑作澄清剂.在钠钙硅酸盐玻璃中用0.2%的氧化锑和0.4%的白砒作澄清剂,澄清效果较好,而且可以防止二次气泡的产生.3,硝酸盐玻璃中很少单独以硝酸盐作为澄清剂,一般作为供氧体与变价氧化物配合使用. 4,二氧化铈氧化铈的分解温度较高,是一种较好的澄清剂.作为澄清剂使用可以不需要与硝酸盐配合,高温时可自行分解放出氧气,加速澄清.为了降低成本,在玻璃球生产中常与硫酸盐合用也可取得良好的澄清效果.目前在复合澄清剂中被广泛作为原料使用.二,硫酸盐型澄清剂.玻璃中使用的硫酸盐主要是硫酸钠,硫酸钡,硫酸钙.硫酸盐的分解温度较高,属高温澄清剂.硫酸盐作为澄清剂时最好与氧化剂硝酸盐配合使用,不能与还原剂合用,以防硫酸盐低温分解.硫酸盐常用于瓶罐玻璃及平板玻璃,其用量为配合料的1.0%-1.5%三,卤化物澄清剂.主要有氟化物,氯化钠,氯化铵等.氟化物主要是萤石和氟硅酸钠.萤石作为澄清剂的用量,一般按引入配合料中0.5%的氟计算.氟硅酸钠一般用量为玻璃中氧化钠用量的0.4%-0.6%.氟化物在熔制中,部分氟将生成氟化氢,氟化硅,氟化钠,其毒性比二氧化硫大,使用时应考虑对大气的影响.氯化钠高温时气化挥发能促进玻璃液澄清,一般用量为配合料的 1.3%-3.5% 过多会使玻璃乳化.常用于含硼玻璃的澄清剂.四，复合澄清剂复合澄清剂主要利用了澄清剂中氧澄清，硫澄清和卤素澄清三大澄清优势，充分发挥三者的协同效应和叠加效果，可达到持续澄清的效果，大大地增强了澄清能力，是单一澄清剂无法比拟的。

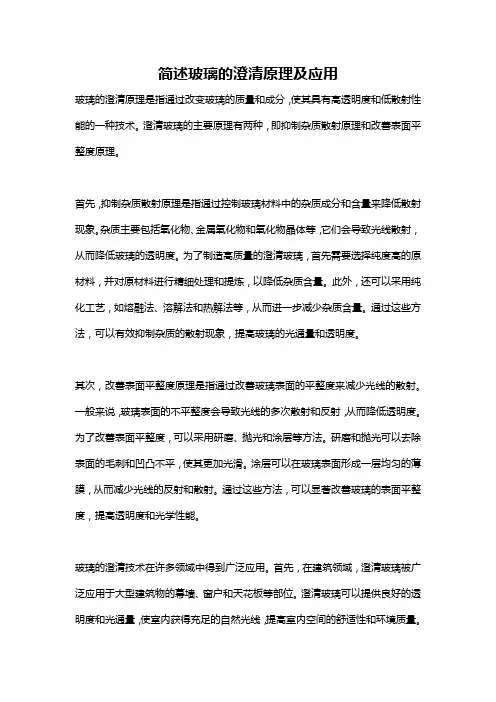

简述玻璃的澄清原理及应用玻璃的澄清原理是指通过改变玻璃的质量和成分，使其具有高透明度和低散射性能的一种技术。
澄清玻璃的主要原理有两种，即抑制杂质散射原理和改善表面平整度原理。
首先，抑制杂质散射原理是指通过控制玻璃材料中的杂质成分和含量来降低散射现象。
杂质主要包括氧化物、金属氧化物和氧化物晶体等，它们会导致光线散射，从而降低玻璃的透明度。
为了制造高质量的澄清玻璃，首先需要选择纯度高的原材料，并对原材料进行精细处理和提炼，以降低杂质含量。
此外，还可以采用纯化工艺，如熔融法、溶解法和热解法等，从而进一步减少杂质含量。
通过这些方法，可以有效抑制杂质的散射现象，提高玻璃的光通量和透明度。
其次，改善表面平整度原理是指通过改善玻璃表面的平整度来减少光线的散射。
一般来说，玻璃表面的不平整度会导致光线的多次散射和反射，从而降低透明度。
为了改善表面平整度，可以采用研磨、抛光和涂层等方法。
研磨和抛光可以去除表面的毛刺和凹凸不平，使其更加光滑。
涂层可以在玻璃表面形成一层均匀的薄膜，从而减少光线的反射和散射。
通过这些方法，可以显著改善玻璃的表面平整度，提高透明度和光学性能。
玻璃的澄清技术在许多领域中得到广泛应用。
首先，在建筑领域，澄清玻璃被广泛应用于大型建筑物的幕墙、窗户和天花板等部位。
澄清玻璃可以提供良好的透明度和光通量，使室内获得充足的自然光线，提高室内空间的舒适性和环境质量。
此外，澄清玻璃还可以降低室内和室外的噪音传递，提供良好的隔音效果。
其次，在汽车制造领域，澄清玻璃被广泛应用于汽车的车窗和挡风玻璃等部件。
澄清玻璃可以提供清晰的视野和低散射性能，保证驾驶员的行车安全。
此外，澄清玻璃还可以过滤紫外线和红外线，有效保护车内乘客的健康和安全。
此外，在光学器件制造领域，澄清玻璃被广泛应用于望远镜、显微镜、摄像机和眼镜等光学器件中。
澄清玻璃具有高透明度和低散射性能，可以提供清晰的图像和准确的观测结果。
此外，澄清玻璃还可以抵抗腐蚀和氧化，延长器件的使用寿命。

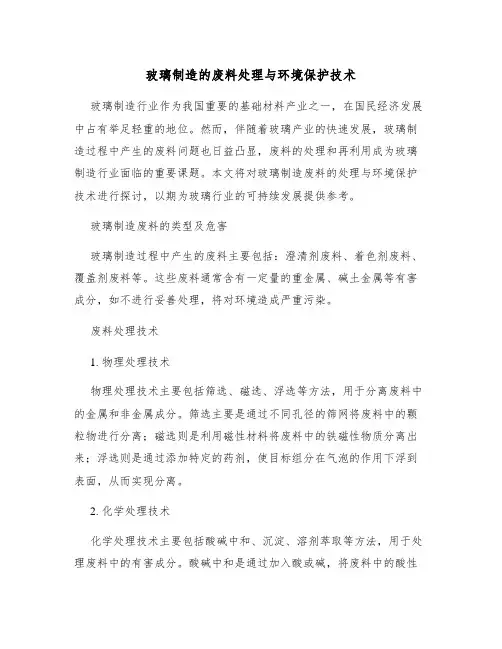

玻璃制造的废料处理与环境保护技术玻璃制造行业作为我国重要的基础材料产业之一，在国民经济发展中占有举足轻重的地位。
然而，伴随着玻璃产业的快速发展，玻璃制造过程中产生的废料问题也日益凸显，废料的处理和再利用成为玻璃制造行业面临的重要课题。
本文将对玻璃制造废料的处理与环境保护技术进行探讨，以期为玻璃行业的可持续发展提供参考。
玻璃制造废料的类型及危害玻璃制造过程中产生的废料主要包括：澄清剂废料、着色剂废料、覆盖剂废料等。
这些废料通常含有一定量的重金属、碱土金属等有害成分，如不进行妥善处理，将对环境造成严重污染。
废料处理技术1. 物理处理技术物理处理技术主要包括筛选、磁选、浮选等方法，用于分离废料中的金属和非金属成分。
筛选主要是通过不同孔径的筛网将废料中的颗粒物进行分离；磁选则是利用磁性材料将废料中的铁磁性物质分离出来；浮选则是通过添加特定的药剂，使目标组分在气泡的作用下浮到表面，从而实现分离。
2. 化学处理技术化学处理技术主要包括酸碱中和、沉淀、溶剂萃取等方法，用于处理废料中的有害成分。
酸碱中和是通过加入酸或碱，将废料中的酸性或碱性物质中和至中性；沉淀是通过加入特定的沉淀剂，使重金属离子等有害成分形成沉淀物，从而实现去除；溶剂萃取则是利用溶剂将废料中的有害成分萃取出来，实现分离和富集。
3. 再生利用技术再生利用技术主要包括熔融再生和化学再生两种方法。
熔融再生是将废料经过预处理后，送入熔融炉进行熔融，重新制成玻璃产品；化学再生则是通过化学反应将废料中的有价值成分提取出来，重新用于玻璃制造过程。
环境保护技术的应用在玻璃制造废料处理过程中，应充分考虑环境保护的要求，采用先进的处理技术，降低废料处理对环境的影响。
具体措施如下：1.优化生产工艺，减少废料产生。
通过改进生产工艺，提高原料利用率，降低废料产生量。
2.采用清洁生产技术，降低废料中有害成分的含量。
在生产过程中，合理选用原料和助剂，减少有害成分的引入。
3.提高废料处理设备的自动化程度，减少人工操作失误导致的污染。
