单桩基础计算书
002工程；属于框架结构;地上0层;地下0层；建筑高度：0.00m；标准层层高：0.00m ；总建筑面积：0.00平方米；总工期：0天；施工单位：。

本工程由投资建设，设计，地质勘察，监理，组织施工；由张家南担任项目经理，担任技术负责人。

一. 参数信息
塔吊型号:QTZ60，
塔吊自重(包括压重)G: 833.000 kN,
最大起重荷载Q: 60.000 kN
塔吊倾覆力距M: 600.000 kN.m
塔吊起升高度H: 160.000 m
塔身宽度B: 1.600 m
: 15.000 kN
桩顶面水平力 H
混凝土的弹性模量E
：28000.000 N/mm2
c
地基土水平抗力系数m：24.500 MN/m4
混凝土强度: C65
钢筋级别: III级钢
桩直径d: 0.400 m
保护层厚度: 100.000 mm
二. 塔吊对交叉梁中心作用力的计算
1. 塔吊自重(包括压重)G = 833.000 kN
2. 塔吊最大起重荷载Q = 60.000 kN
作用于塔吊的竖向力设计值 F = 1.2×833.000 + 1.4×60.000 = 1083.600 kN
塔吊的倾覆力矩设计值 M = 1.4×600.000 = 840.000 kN.m
三. 桩身最大弯矩计算
计算简图：
1. 按照m法计算桩身最大弯矩：
计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.4.5条，并参考《桩基础的设计方法与施工技术》。

(1) 计算桩的水平变形系数 (1/m):
其中 m──地基土水平抗力系数，取 24.500 MN/m4；
b
0──桩的计算宽度，b
= 0.9×(1.5×0.400+0.5)= 0.990 m；
E──抗弯弹性模量，取 28000.000 N/mm2；
I──截面惯性矩，I=π×0.4004 /64= 0.001 m4；经计算得到桩的水平变形系数:
α = (24.500×0.990/28000.000×0.001)1/5 = 0.928
(2) 计算 C
I
:
C
I
= 0.928×840.000/15.000 = 51.985
(3) 由 C
I 查表得：C
Ⅱ
= 1.003, h- = az = 0.182
(4) 计算 Mmax:
M
max = C
Ⅱ
×M
o
= 1.003×840.000 = 842.898
(5) 计算最大弯矩深度 :z= h-/α= 0.182/0.928 = 0.196 m ；
四.桩配筋计算
依据《混凝土结构设计规范》(GB50010-2002)第7.3.8条。

沿周边均匀配置纵向钢筋的圆形截面钢筋混凝土偏心受压构件，其截面受压承载力计算：
(1) 偏心受压构件，其偏心矩增大系数按下式计算：
式中 l
0──桩的计算长度，取 l
= 28.000 m；
h──截面高度，取 h = 0.400 m ；
e
0──轴向压力对截面重心的偏心矩，取 e
=0.672 m；
e
a
──附加偏心矩，取20mm和偏心方向截面最大尺寸的1/30两者中的最大值，
e
a
=0.020 m；
e
i =e
+e
a
=0.672+0.020=0.692 m;
h
0──截面有效高度，取 h
= 0.400 - 100.000×10-3 = 0.300 m；
ξ1──偏心受压构件的截面曲率修正系数：
解得：ξ1=0.5×29.700 ×0.126×106/(1083.600×103)= 1.722
由于ξ1大于1，取ξ1 = 1 ；
A──构件的截面面积，取 A=π×d2 /4 = 0.126 m2；
ξ2──构件长细比对截面曲率的影响系数,l
/h大于或等于15，按下式计算:
解得：ξ2= 0.450 ；
经计算偏心增大系数η= 1.683 ；
(2) 偏心受压构件应符合下例规定：
式中 A
s
──全部纵向钢筋的截面面积；
r──圆形截面的半径，取 r=0.200 m；
r
s ──纵向钢筋重心所在圆周的半径，取 r
s
=0.150 m；
α──对应于受压区混凝土截面面积的圆心角与2π的比值，取α= 0.479；
αt──中断纵向受拉钢筋截面面积与全部纵向钢筋截面面积的比值，当α≤0.625时，按下式计算:
解得：αt = 0.291;
由以上公式解得：A
s
= 36042.237 mm2。

五.桩竖向极限承载力验算
桩承载力计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.2.2-3条；
根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=1083.60kN；桩竖向极限承载力验算应满足下面的公式：
最大压力:
其中γ0──桩基重要性系数，取1.1；
Q
sk
──单桩总极限侧阻力标准值；
Q
pk
──单桩总极限端阻力标准值:
q
sik
──桩侧第i层土的极限侧阻力标准值，按下表取值；
q
pk
──极限端阻力标准值，按下表取值；
u──桩身的周长，u=1.257m；
A
p ──桩端面积,取A
p
=0.126m2；
l
i
──第i层土层的厚度,取值如下表；
厚度及侧阻力标准值表如下:
序号土厚度(m) 土侧阻力标准值(kPa) 土端阻力标准值(kPa) 土名称
1 0.80 24.00 0.00 粉土和砂土
2 12.10 14.00 0.00
3 1.90 33.00 0.00 粉土和砂土
4 3.40 32.00 0.00 粉土和砂土
5 7.30 43.00 0.00 非饱和粘性土
6 10.70 84.50 8950.00 粉土和砂土由于桩的入土深度为28.00m,所以桩端是在第6层土层。

最大压力验算:
R=1.26×(0.80×24.00+12.10×14.00+1.90×33.00+3.40×32.00+7.30×
43.00+2.50×84.50)/1.65+8950.00×0.126/1.65=1.36×103kN；
上式计算的R的值大于最大压力1191.96kN,所以满足要求!。

合集下载

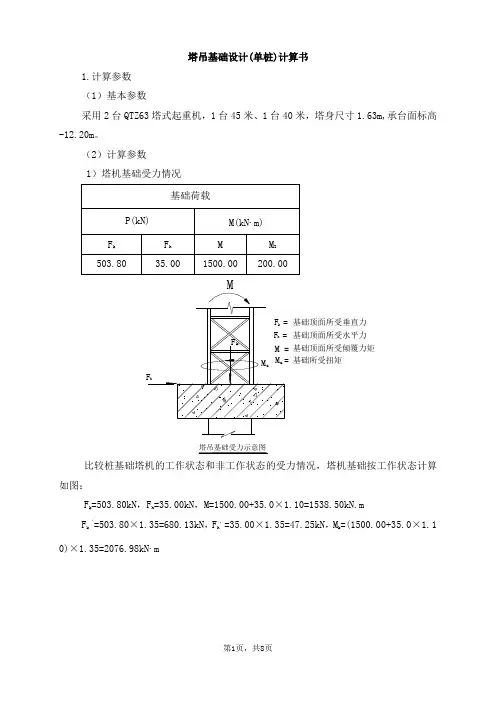

塔吊基础设计计算书(单桩63)

塔吊基础设计计算书(单桩63)

塔吊基础设计(单桩)计算书1.计算参数（1）基本参数采用2台QTZ63塔式起重机，1台45米、1台40米，塔身尺寸1.63m,承台面标高-12.20m。

（2）计算参数1）塔机基础受力情况基础荷载P(kN) M(kN.m)F k FhM MZ503.80 35.00 1500.00 200.00MkFM zkF =F =M =zM =基础顶面所受垂直力基础顶面所受水平力基础所受扭矩基础顶面所受倾覆力矩hF h塔吊基础受力示意图比较桩基础塔机的工作状态和非工作状态的受力情况，塔机基础按工作状态计算如图：F k =503.80kN，Fh=35.00kN，M=1500.00+35.0×1.10=1538.50kN.mF k ‘=503.80×1.35=680.13kN，Fh，=35.00×1.35=47.25kN，Mk=(1500.00+35.0×1.10)×1.35=2076.98kN.m2）桩顶以下岩土力学资料序号地层名称厚度 L(m)极限侧阻力标准值q sik(kPa ) 岩石饱和单轴抗压强度标准值f rk (kPa) q sik*ιi(kN/m) 抗拔系数λiλi q sik*ιi(kN/m)1 粘性土 1.9 55.00 100.00 104.50 0.7073.15 2 粉质粘土 0.9 95.00 150.00 85.50 0.70 59.85 3 强风化 6.2 120.00 245.00 148.00 0.70 103.88 4 中风化1.10 200.00420.00 174.40 0.70 121.8 桩长10.10∑q sik*ιi512.40∑λi q sik*ιi358.683）基础设计主要参数基础桩采用1根φ1400人工挖孔灌注桩，桩顶标高-12.20m ，桩端设扩大头，桩端入中风化 1.10m ；桩混凝土等级C30，f C =14.30N/mm 2 ,E C =3.00×104N/mm 2；f t =1.43N/mm 2，桩长10.10m ；钢筋HRB335,f y =300.00N/mm 2 ,E s =2.00×105N/mm 2；承台尺寸长(a)=3.50m 、宽(b)=3.50m 、高(h)=1.20m ；桩中心与承台中心重合,面标高-12.20m ；承台混凝土等级C30,f t =1.43N/mm 2,f C =14.30N/mm 2,γ砼=25kN/m 3。

TC6013塔吊桩基础计算书

TC6013塔吊桩基础计算书

TC6013塔吊桩基础计算书本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机混凝土基础技术规程》（JGJ187-2009）、《建筑桩基技术规范》（JGJ94-2008）、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》（GB50017-2003）、《建筑地基基础设计规范》(GB 50007-2011)、《建筑结构荷载规范》(GB 50009-2012)等编制。

一、参数信息塔吊型号:QTZ100-TC6013, 自重(包括压重)F1=744.8kN，最大起重荷载F=80.0kN，塔吊倾覆力距M=1000.0kN.m，塔吊起重高度H=120.0m，塔身宽度B=1.6m，承台长度Lc或宽度Bc=5.00m，承台厚度Hc=1.40m，桩直径或方桩边长 d=0.40m，桩间距a=4.20m，基础埋深D=0.00m，保护层厚度:50.00mm，承台混凝土强度等级:C35，承台钢筋级别:HRB335，桩混凝土强度等级:C35，桩钢筋级别:HRB335，承台箍筋间距S=400.00mm。

二、荷载的计算1.自重荷载及起重荷载(1)塔机自重标准值：F kl=744.80kN(2)基础及附加构造自重标准值：G k = 25.0×Bc×Bc×Hc+0.00= 25.0×5.00×5.00×1.40+0.00 = 875.00kN；(3)起重荷载标准值：F qk=80.00kN1.风荷载计算(1)非工作状态下塔机塔身截面对角线方向所受风荷载标准值：塔机所受风线荷载标准值q sk'=0.8aβzμsμz W0a0BH/H=0.8×1.2×1.85×1.60×0.99×0.50×0.35×1.60=0.79kN/m塔机所受风荷载水平合力标准值F vk'=q sk'×H = 0.79×120.00 = 94.52kN标准组合的倾翻力矩标准值M k = 1000.00kN.m三、桩基承载力验算1.桩基竖向承载力验算取最不利的非工作状态荷载进行验算。

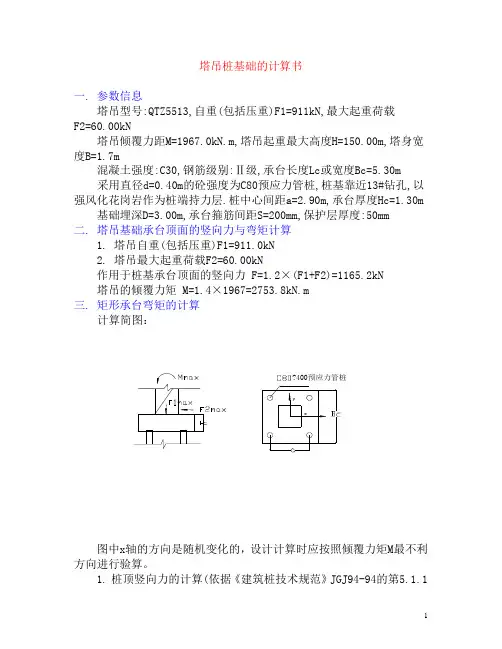

QTZ5513

QTZ5513

塔吊桩基础的计算书一. 参数信息塔吊型号:QTZ5513,自重(包括压重)F1=911kN,最大起重荷载F2=60.00kN塔吊倾覆力距M=1967.0kN.m,塔吊起重最大高度H=150.00m,塔身宽度B=1.7m混凝土强度:C30,钢筋级别:Ⅱ级,承台长度Lc或宽度Bc=5.30m采用直径d=0.40m的砼强度为C80预应力管桩,桩基靠近13#钻孔,以强风化花岗岩作为桩端持力层.桩中心间距a=2.90m,承台厚度Hc=1.30m 基础埋深D=3.00m,承台箍筋间距S=200mm,保护层厚度:50mm二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=911.0kN2. 塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=1165.2kN塔吊的倾覆力矩 M=1.4×1967=2753.8kN.m三. 矩形承台弯矩的计算计算简图：?400预应力管桩图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。

1. 桩顶竖向力的计算(依据《建筑桩技术规范》JGJ94-94的第5.1.1条)其中 n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=1.2×971=1165.2kN；G──桩基承台的自重，G=1.2×（25.0×Bc×Bc×Hc)=1095.5kN；Mx,My──承台底面的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni──单桩桩顶竖向力设计值(kN)。

经计算得到单桩桩顶竖向力设计值:最大压力：N=(1165.2+1095.5)/4+2753.80×(2.90×1.414/2)/[2×(2.90×1.414/2)2]=1236.84kN,-106.5kN2. 矩形承台弯矩的计算(依据《建筑桩技术规范》JGJ94-94的第5.6.1条)其中 Mx1,My1──计算截面处XY方向的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni1──扣除承台自重的单桩桩顶竖向力设计值(kN)，Ni1=Ni-G/n。

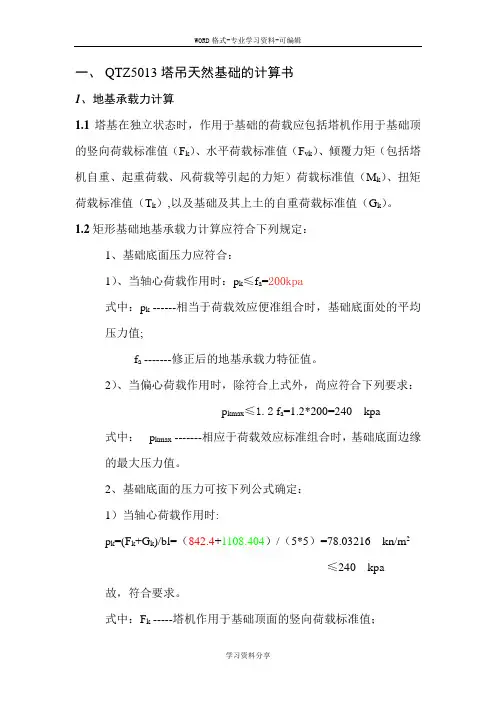

塔吊基础计算书典范
