汽车设计-新能源汽车动力电池(PACK)的设计

动力电池模组和pack定义一、引言随着全球对环境保护意识的不断增强和汽车工业的快速发展，电动汽车作为一种清洁、高效的交通工具正在成为主流。

而电动汽车的核心部件之一就是动力电池。

动力电池模组和pack作为动力电池的重要组成部分，在电动汽车中起到了至关重要的作用。

本文将详细介绍动力电池模组和pack的定义、功能和特点。

二、动力电池模组和pack定义2.1 动力电池模组定义动力电池模组是指将多个电池单体按照一定的电气连接方式组装在一起的模块化装置，通常由若干电池单体、电池管理系统（BMS）、电池加热系统等组成。

它是电池系统中的最基本单元，起到连接、保护和管理电池单体的作用。

2.2 动力电池pack定义动力电池pack是指将多个电池模组按照一定的电气连接方式组装在一起形成一个整体的装置。

它包括若干个电池模组、高压接触器、冷却系统、安全防护装置等。

动力电池pack是动力电池系统的最终输出，直接为电动汽车提供动力。

三、动力电池模组和pack的功能3.1 动力电池模组的功能•电池单体连接：动力电池模组将多个电池单体进行电气连接，使其能够正常工作。

•电池管理系统（BMS）：动力电池模组中搭载了BMS，能够对电池进行监测、保护和管理，确保电池的安全和寿命。

•温度管理：动力电池模组通过电池加热系统，能够控制电池的温度，提高电池的性能和寿命。

3.2 动力电池pack的功能•电池模组连接：动力电池pack将多个电池模组进行电气连接，使其能够协同工作。

•高压接触器：动力电池pack搭载了高压接触器，能够控制电池模组的输出和断电，确保电池系统的安全。

•冷却系统：动力电池pack通过冷却系统，能够控制电池的温度，在高负载工况下保持电池的稳定性和寿命。

•安全防护装置：动力电池pack具备安全防护装置，能够检测和响应异常情况，确保电池系统的安全。

四、动力电池模组和pack的特点4.1 动力电池模组的特点•模块化设计：动力电池模组可以根据电动汽车的需求进行自由组合和扩展，具有良好的通用性和灵活性。

动力电池pack生产工艺流程动力电池是电动车、混合动力车等新能源汽车的核心部件之一，它以电池单体为基本单元，通过连接、组装、封装等工艺步骤形成能够提供持久动力的电池组。

下面将详细介绍动力电池pack的生产工艺流程。

1.电池单体制备：首先需要准备电池单体。

电池单体制备包含两个主要过程：正负电极材料的制备和电解液的配制。

正负电极材料由锂离子嵌入和脱出能力较好的材料构成，例如三元材料、钴酸锂材料等。

电解液一般由溶剂和锂盐组成。

2.电池单体组装：将制备好的电池单体组装成电池组。

首先将正负电极与一定长度的聚合物隔膜叠放，然后通过热融封或超声波焊接等方式，将电池单体的正负极与隔膜紧密连接起来，形成电池单体组。

3.电池单体测试：对组装好的电池单体进行测试，主要包括容量测试、内阻测试、电压测试等。

如果发现有问题的电池单体，需要进行更换或修复。

4.电池单体匹配：将电池单体按照一定的匹配原则进行分组，确保每个电池组中的电池单体性能相似。

5.电池组设计：在进行电池组设计时需要考虑多方面因素，例如车辆类型、续航里程、功率输出等。

根据设计要求，将匹配好的电池单体进行连接，形成电池组。

6.电池组测试：对组装好的电池组进行全面测试，主要包括能量效率测试、温度特性测试、充放电性能测试等，保证电池组的性能符合设计要求。

7.电池组封装：对测试合格的电池组进行封装。

一般采用金属外壳或塑料外壳进行固化封装，以保护电池组免受外部环境的影响。

8.电池组整合：将封装好的电池组与电池管理系统(BMS)、冷却系统等进行整合，在整车装配阶段完成新能源汽车的生产。

以上就是动力电池pack的生产工艺流程。

在整个生产过程中，需要严格控制每个环节的质量，确保电池组的性能稳定可靠。

此外，还需要对废旧动力电池进行回收处理，实现电池资源的最大化利用和环境友好性。

动力电池是新能源汽车发展的关键，只有不断完善生产工艺，提高电池组的性能和安全性，才能推动新能源汽车行业的健康发展。

动力电池pack制造工艺动力电池是电动汽车的重要组成部分，它负责储存和释放电能，为电动汽车提供持续的动力。

而动力电池pack则是由多个电池单体组装而成的整体，具有更高的能量密度和安全性。

动力电池pack的制造工艺是一个复杂而关键的过程。

首先，需要选择合适的电池单体。

目前市场上常见的电池单体有锂离子电池和磷酸铁锂电池等。

不同的电池单体具有不同的性能特点，需要根据车型和使用需求进行选择。

在制造过程中，首先要进行电池单体的分选和分类。

通过测试和筛选，将符合要求的电池单体进行分类，确保其性能稳定和一致性。

然后，将电池单体按照设计要求进行组串和并联，形成电池芯块。

接下来，需要对电池芯块进行包装。

包装材料通常采用金属材料，如铝壳和钢壳，以保护电池芯块免受外界环境的影响。

同时，包装材料还能起到隔热和防护的作用，确保电池的安全性和稳定性。

在包装过程中，需要注意对电池芯块的密封性和连接性进行检测和验证。

确保电池芯块之间的连接牢固可靠，防止电池组内部的短路和漏电等问题。

同时，也要进行密封性测试，防止电池组内部发生泄漏和外界物质的侵入。

完成包装后，还需要对电池pack进行电路连接和控制系统的安装。

电路连接是将电池pack与其他电动汽车系统进行连接，确保电能的正常传输和控制。

控制系统则是对电池pack进行监测和管理，包括温度控制、电流控制和电压控制等，以保证电池的安全和性能。

还需要进行电池pack的测试和质量验证。

通过严格的测试和验证，确保电池pack的性能和安全符合要求。

测试项目包括电池容量、充放电效率、循环寿命和安全性能等。

动力电池pack的制造工艺是一个复杂而关键的过程。

它涉及到电池单体的选择、组装、包装、电路连接和控制系统的安装，以及测试和质量验证等环节。

只有通过科学的制造工艺和严格的质量控制，才能生产出性能稳定、安全可靠的动力电池pack，为电动汽车的发展提供持续的动力支持。

电池组PACK工艺介绍电池组PACK工艺是电动汽车和储能电池等大容量锂离子电池应用的一种组装工艺。

PACK是英文"Power Assem- bly Configuration Kit"的缩写，有力量集成装配配置工具的意义。

PACK工艺包括电芯的选型、电芯的组装、电芯的连接、电芯的电气测试等多个环节，是电池组的核心工艺。

电芯选型是PACK工艺的第一步，根据电池组设计的要求，选择合适的电芯。

电芯选型需要考虑电压、容量、电流等指标，以及寿命、安全性和成本等因素。

目前市面上常见的电芯有圆柱型和方型两种，具体选择哪一种取决于应用场景和设计要求。

电芯组装是PACK工艺的关键步骤之一、电芯的组装方式有手工组装和自动化组装两种。

手工组装需要操作员逐个组装电芯，工艺简单，但是效率低下。

自动化组装采用机器人或自动化设备进行组装，效率高，但是需要精准的工艺控制和设备调试。

电芯的组装包括电芯的固定、绝缘隔片的安装、端子的加固等步骤。

组装过程中需要注意避免电芯的短路和损伤。

电芯的连接是PACK工艺的另一个关键步骤。

电芯之间的连接需要良好的电气导通和结构稳定。

连接方式有焊接连接和插拔连接两种。

焊接连接是将电芯的正负极与连接片焊接在一起，连接牢固，导电性好，但是需要专业的焊接设备和技术。

插拔连接是通过连接器将电芯的正负极连接在一起，方便维修和更换，但是连接不够牢固，需要注意插拔时的安全问题。

电芯的电气测试是PACK工艺的最后一步。

电气测试主要包括电压测试、容量测试、内阻测试等多个指标的测试。

电气测试可以通过测试仪器进行，也可以通过电池管理系统进行。

测试结果需要与设计要求进行比较，以确保电池组的性能符合要求。

除了上述的核心工艺，PACK工艺还包括电池组的外壳设计、散热设计、电池管理系统的安装和调试等多个方面。

外壳设计需要考虑电池组的机械保护、隔热、防水等功能。

散热设计需要保证电池组在工作时的散热效果，防止过热。

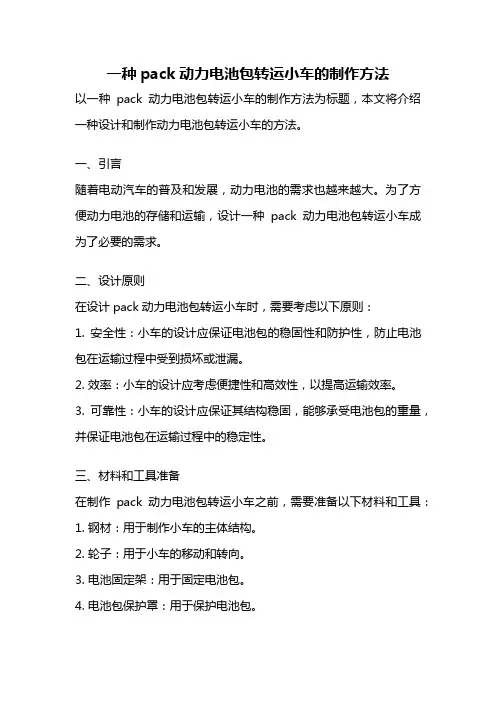

一种pack动力电池包转运小车的制作方法以一种pack动力电池包转运小车的制作方法为标题，本文将介绍一种设计和制作动力电池包转运小车的方法。

一、引言随着电动汽车的普及和发展，动力电池的需求也越来越大。

为了方便动力电池的存储和运输，设计一种pack动力电池包转运小车成为了必要的需求。

二、设计原则在设计pack动力电池包转运小车时，需要考虑以下原则：1. 安全性：小车的设计应保证电池包的稳固性和防护性，防止电池包在运输过程中受到损坏或泄漏。

2. 效率：小车的设计应考虑便捷性和高效性，以提高运输效率。

3. 可靠性：小车的设计应保证其结构稳固，能够承受电池包的重量，并保证电池包在运输过程中的稳定性。

三、材料和工具准备在制作pack动力电池包转运小车之前，需要准备以下材料和工具：1. 钢材：用于制作小车的主体结构。

2. 轮子：用于小车的移动和转向。

3. 电池固定架：用于固定电池包。

4. 电池包保护罩：用于保护电池包。

5. 螺丝和螺母：用于连接和固定各个部件。

6. 手动工具：如扳手、螺丝刀等。

四、制作步骤1. 设计小车的结构：根据需要可以设计小车的大小和形状，确保能够容纳电池包并保证稳定性。

2. 制作小车的主体结构：使用钢材制作小车的主体结构，确保结构稳固。

3. 安装轮子：根据设计，安装轮子并确保能够自由转动和转向。

4. 安装电池固定架：将电池固定架安装在小车的主体结构上，并确保电池固定架能够牢固固定电池包。

5. 安装电池包保护罩：将电池包保护罩安装在电池固定架上，确保电池包能够得到有效的保护。

6. 进行安全测试：在使用小车之前，进行安全测试，确保小车能够稳定运输电池包。

五、使用和维护1. 使用时，将电池包放置在电池固定架上，并确保电池包能够牢固固定。

2. 操作小车时，注意平稳移动和转向，避免电池包受到冲击和损坏。

3. 定期检查小车的结构和固定架，及时修复和更换损坏的部件。

六、总结通过设计和制作pack动力电池包转运小车，可以方便地存储和运输动力电池包，提高工作效率和安全性。

动力电池模组和pack定义动力电池模组和pack定义动力电池是指用于驱动电动汽车的电池，它是电动汽车的核心部件之一。

而动力电池模组和pack则是构成整个动力电池系统的重要组成部分。

一、动力电池模组定义1.1 概念动力电池模组是指将多个单体电池通过串联或并联方式连接在一起，形成一个整体的装置。

1.2 组成一个典型的动力电池模组包括：单体电池、连接器、散热器、保护板等部件。

1.3 功能- 通过对多个单体电池进行串联或并联，实现对整个系统的能量存储和释放管理；- 保护单体电池免受过度放电或充电等异常情况的影响；- 提高整个系统的安全性和稳定性；- 减少整个系统的重量和体积。

二、动力电池pack定义2.1 概念动力电池pack是指将多个动力电池模组通过串联或并联方式连接在一起，形成一个更大的装置。

2.2 组成一个典型的动力电池pack包括：多个动力电池模组、控制器、散热器、保护板等部件。

2.3 功能- 通过对多个动力电池模组进行串联或并联，实现对整个系统的能量存储和释放管理；- 保护动力电池模组免受过度放电或充电等异常情况的影响；- 提高整个系统的安全性和稳定性；- 减少整个系统的重量和体积。

三、动力电池模组和pack的区别3.1 定义动力电池模组是将多个单体电池通过串联或并联方式连接在一起形成一个整体；而动力电池pack是将多个动力电池模组通过串联或并联方式连接在一起形成一个更大的装置。

3.2 组成动力电池模组包括：单体电池、连接器、散热器、保护板等部件；而动力电池pack包括：多个动力电池模组、控制器、散热器、保护板等部件。

3.3 功能两者功能基本相同，都是实现对整个系统的能量存储和释放管理，保护单体电池/动力电池模组免受过度放电或充电等异常情况的影响，提高整个系统的安全性和稳定性，减少整个系统的重量和体积。

四、动力电池模组和pack的应用动力电池模组和pack广泛应用于电动汽车、混合动力汽车、轨道交通等领域。

电池pack工程师是做什么的电池pack工程师是电动汽车行业中不可或缺的一道工序，他们的主要职责是设计和开发电动汽车的电池模块。

随着电动汽车行业的快速发展，电池pack工程师的需求也越来越大。

电池pack工程师负责设计和优化电池模块的结构和性能，以提高电池组的能量密度和安全性。

他们需要熟悉电池技术和材料，了解电池的原理和工作过程，以及电池在不同温度、电流和负载条件下的性能表现。

在设计电池pack时，工程师需要考虑多个因素，如充电和放电速率、循环寿命、温度管理和安全性。

他们需要选择合适的电池类型和化学组成，确定合理的电池容量和电流输出，设计适当的散热系统和保护措施，以确保电池的高效运行和可靠性。

除了设计工作，电池pack工程师还要进行电池性能测试和故障诊断。

他们需要开发各种测试方法和设备，评估电池的性能指标，如容量、循环寿命、自放电率和内阻。

当出现电池性能不达标或故障时，工程师需要进行详细的分析和诊断，并制定相应的改进措施。

此外，电池pack工程师还需要与其他团队密切合作，如电池材料供应商、电池模块制造商和系统集成商。

他们需要协调各方的要求和限制，确保电池pack的设计和生产能够满足整车系统的需求。

要成为一名优秀的电池pack工程师，除了扎实的专业知识和技术能力，还需要具备团队合作精神和创新思维。

电动汽车行业在不断发展，新的电池技术和材料也在不断涌现。

作为一名工程师，要保持持续学习和更新知识，不断改进和创新，以应对行业的挑战和变化。

总之，电池pack工程师是电动汽车行业中至关重要的一环。

他们的工作是设计、优化和测试电动汽车的电池模块，以确保其性能和安全性。

随着电动汽车行业的快速发展，电池pack工程师的需求不断增加，对其熟练的技术和创新能力提出了更高的要求。

如果你对电池技术和电动汽车行业感兴趣，并愿意不断学习和进步，那么电池pack工程师可能是一个令人激动且具有挑战性的职业选择。

动力电池pack生产工艺流程动力电池PACK的生产工艺流程包括四个主要工艺，分别是装配、气密性检测、软件刷写和电性能检测。

装配工艺是将五大系统连接到一起，构成一个总成。

这个过程类似于传统燃油汽车的发动机装配工艺，使用螺栓、螺帽、扎带、卡箍、线束抛钉等连接件。

气密性检测工艺是为了保证电池PACK有很好的密封性。

这个过程分为热管理系统级的气密性检测和PACK级的气密性检测。

国际电工委员会规定动力电池PACK必须达到IP67等级。

软件刷写工艺是将BMS控制策略以代码的形式刷入到BMS中的CMU和BMU中。

这个过程使得电池测试和使用过程中采集的电池状态信息数据能够被电子控制单元进行数据处理和分析，最终向外界传递信息。

电性能检测工艺是在上述三个工艺完成后，即产品下线之前必做的检测工艺。

这个过程分为静态测试、动态测试和SOC调整。

国家对于新能源汽车动力的电性能要求是有规定的，如《GB/T-2015电动汽车用动力蓄电池循环寿命要求及试验方法》。

GB/T-2015是电动汽车用动力蓄电池电性能要求及试验方法的标准，而GB/T.1-/T.2-/T.3-2015则是电动汽车用锂离子动力蓄电池包和系统的测试规程和安全性要求。

这些标准的出台旨在实现电动汽车产业的健康可持续发展。

动力电池PACK是电动汽车的核心能量源，主要由电芯、模块、电气系统、热管理系统、壳体和BMS等部分组成。

相对于消费电子电池PACK组装过程，动力电池PACK的自动化程度更高，技术要求也更高，属于技术密集型产业。

动力电池PACK的生产工艺流程包括贴片、电池焊接、固定、检测等多个环节，难以实现完全的自动化，因此属于劳动密集型的产业。

亚洲地区成为全球电池PACK组装基地的重要原因之一，台湾和大陆占据了全球消费电子电池PACK市场的主要份额，而随着大陆消费电子市场的崛起，大陆市场份额也越来越高。

中国的电池PACK产能在逐步扩大，XXX已成为宝马在德国之外最大的电池中心。

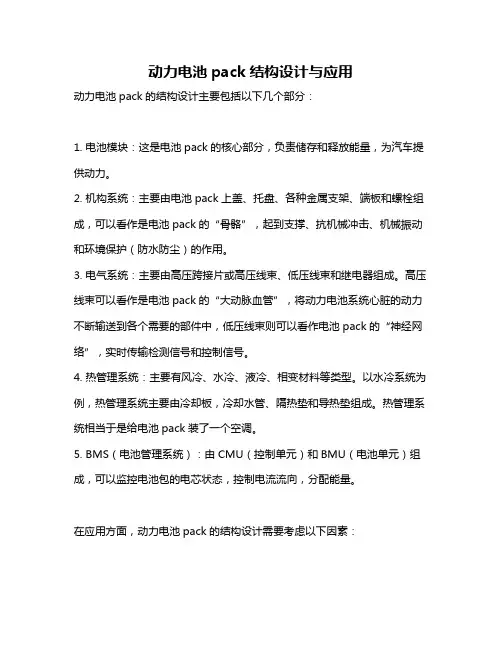

动力电池pack结构设计与应用动力电池pack的结构设计主要包括以下几个部分：1. 电池模块：这是电池pack的核心部分，负责储存和释放能量，为汽车提供动力。

2. 机构系统：主要由电池pack上盖、托盘、各种金属支架、端板和螺栓组成，可以看作是电池pack的“骨骼”，起到支撑、抗机械冲击、机械振动和环境保护（防水防尘）的作用。

3. 电气系统：主要由高压跨接片或高压线束、低压线束和继电器组成。

高压线束可以看作是电池pack的“大动脉血管”，将动力电池系统心脏的动力不断输送到各个需要的部件中，低压线束则可以看作电池pack的“神经网络”，实时传输检测信号和控制信号。

4. 热管理系统：主要有风冷、水冷、液冷、相变材料等类型。

以水冷系统为例，热管理系统主要由冷却板，冷却水管、隔热垫和导热垫组成。

热管理系统相当于是给电池pack装了一个空调。

5. BMS（电池管理系统）：由CMU（控制单元）和BMU（电池单元）组成，可以监控电池包的电芯状态，控制电流流向，分配能量。

在应用方面，动力电池pack的结构设计需要考虑以下因素：1. 电池包的尺寸：整车底盘有很多零件，放置电池包的空间是有限的，要满足整车的空间要求，其次也的满足整车的纯电续航里程的要求，这就能直接转化成，这个电池包需要设计多少度电了。

2. 电池的选择：包括电芯的形式，方壳，软包，还是圆柱，每个电芯的容量是多少，然后了解整车其他用电器的工作电压的范围，这个决定着我们电池包的电芯是用几并几串的。

3. 安全性和可靠性：电池包的结构设计需要能够承受各种极端条件，如高温、低温、振动等，同时还需要考虑防水、防尘等方面的要求。

4. 成本和生产效率：结构设计应考虑到生产成本和生产效率，尽可能地降低成本并提高生产效率。

5. 维护和维修：结构设计应考虑到电池包的维护和维修，尽可能地使电池包的维护和维修变得简单易行。

总的来说，动力电池pack的结构设计是一个复杂的过程，需要考虑多个因素，包括性能、安全性、可靠性、成本和生产效率等。

锂电池PACK工艺详解在当今的能源领域，锂电池凭借其高能量密度、长循环寿命等优势，成为了众多电子设备和电动汽车的动力之源。

而锂电池 PACK 工艺则是将电芯组合成电池包的关键环节，直接影响着电池的性能、安全性和可靠性。

接下来，让我们详细了解一下锂电池 PACK 工艺。

锂电池 PACK 工艺，简单来说，就是将多个单体锂电池通过串并联的方式组合在一起，并配置相应的保护电路、管理系统和外壳等，以满足不同应用场景的需求。

首先是电芯的筛选与配对。

这是确保电池包性能一致性的重要步骤。

电芯在生产过程中，由于工艺和材料的细微差异，其性能参数如容量、内阻、电压等会存在一定的偏差。

在 PACK 工艺中，需要对电芯进行严格的检测和筛选，将性能相近的电芯组合在一起，以减少电池包在使用过程中的不均衡问题。

然后是电池的连接方式。

常见的有焊接和螺栓连接两种。

焊接方式包括激光焊接、电阻焊接等，具有连接牢固、电阻小的优点，但操作难度较大，对工艺要求高。

螺栓连接则相对简单，便于维护和更换，但连接电阻较大，可能会影响电池的性能。

在电池连接完成后，就需要配置保护电路。

保护电路主要包括过充保护、过放保护、过流保护和短路保护等功能。

当电池的电压、电流或温度等参数超出安全范围时，保护电路会及时切断电路，防止电池损坏甚至发生安全事故。

除了保护电路，电池管理系统（BMS）也是锂电池 PACK 工艺中的关键部分。

BMS 可以实时监测电池的电压、电流、温度等参数，并通过算法对电池的状态进行评估和预测。

它可以实现均衡充电，即保证每个电芯都能充满电，提高电池的整体容量和使用寿命。

同时，BMS还能与外部设备进行通信，将电池的信息传递给用户或控制系统。

接下来是散热设计。

锂电池在充放电过程中会产生热量，如果热量不能及时散发，会影响电池的性能和寿命，甚至引发安全问题。

常见的散热方式有风冷、液冷和相变材料散热等。

风冷结构简单，成本低，但散热效果相对较差；液冷散热效率高，但系统复杂，成本较高；相变材料散热则具有体积小、重量轻的优点，但成本也较高。
