太阳能热水器的工作原理图、分类及安装方法太阳能热水器简介太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中对热水的使用需求。

太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器。

真空管式太阳能热水器为多数，占据国内95%的市场份额。

真空管式家用太阳能热水器是由集热管、储水箱及支架等相关附件组成。

把太阳能转换成热能主要依靠集热管。

集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。

太阳能热水器分类1、从集热部分来分可分为：真空玻璃管太阳能热水器和金属平板太阳能热水器。

真空玻璃管：是目前吸热效率最高的集热部分，优点不需要在集热部分在增加保温层，现在的真空玻璃管在抗高温，抗打击和保温上，性能都是一流，被大部分生产厂家采用。

缺点体积比较庞大，管中容易集结水垢。

金属平板：传热性能极佳的金属片上，覆盖上吸热涂层，利用金属的传热性，将吸收的热量传于水箱中。

优点外观美观，安装方便，可以做成平板，而且不容易损坏。

缺点：保温要花很大的代价，成本高，间接的就是增加消费者负担。

2、从结构上来分可分为：普通式太阳能热水器和分体式太阳能热水器。

普通式：将真空玻璃管直接插入水箱中，利用加热水循环，使水箱中水温升高，是目前厂家都采用的。

也是流行的最常规的。

该类热水器只有顶层能用，除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。

分体式：解决不是顶层用户也能使用太阳能热水器。

分体式循环有2 种，一种靠水自然循环，热交换效率低，远远不能满足用水要求；一种靠泵循环热交换，解决自然循环效率低的问题，用泵循环，可以明显改善水的热交换。

3、从水箱受压来分可分为：承压式太阳能热水器和非承压是太阳能热水器。

承压式：无论哪种分体式热水器，都有一个致命缺点，必须用承压式水箱，制造承压水箱直接考验集热部分的密封性能；是所有分体式热水器的基本思路，成本极高，存在安全性问题，要求耐压7个大气；循环效果不是很理想。

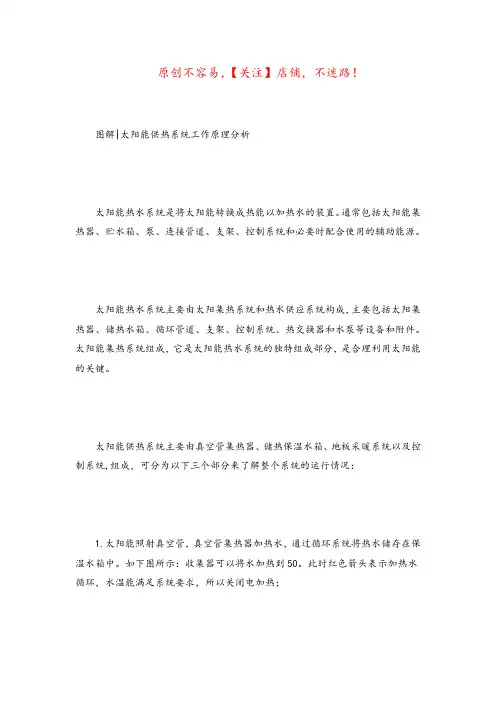

原创不容易，【关注】店铺，不迷路！图解|太阳能供热系统工作原理分析太阳能热水系统是将太阳能转换成热能以加热水的装置。

通常包括太阳能集热器、贮水箱、泵、连接管道、支架、控制系统和必要时配合使用的辅助能源。

太阳能热水系统主要由太阳集热系统和热水供应系统构成，主要包括太阳集热器、储热水箱、循环管道、支架、控制系统、热交换器和水泵等设备和附件。

太阳能集热系统组成，它是太阳能热水系统的独特组成部分，是合理利用太阳能的关键。

太阳能供热系统主要由真空管集热器、储热保温水箱、地板采暖系统以及控制系统,组成，可分为以下三个部分来了解整个系统的运行情况：1.太阳能照射真空管，真空管集热器加热水，通过循环系统将热水储存在保温水箱中。

如下图所示：收集器可以将水加热到50。

此时红色箭头表示加热水循环，水温能满足系统要求，所以关闭电加热；2.当水温达到系统要求时，热量通过换热器传递到地暖盘管，然后热量从地面均匀地铺设在室内。

地暖系统按箭头所示循环；3.当太阳能集热热达的温度低于地暖系统要求的温度时，开启电加热以确保水温。

如图，电加热打开红色。

太阳能热水系统国家标准：《太阳能热水器系统设计、安装及工程验收技术规范》GB/T -2002太阳能热水系统性能评价规范《太阳能热水系统在民用建筑中的应用技术规范》GB/T 2005与室内安装的电热水器和燃气热水器不同，太阳能热水器安装在室外。

因此，还应考虑室外环境条件，主要如下：(1)固定：必须做好防风固定。

太阳能支架一般用钢丝绳托住，固定在周围比较坚固的地方，比较经济；另一种方法是按规定预埋底座，将太阳能固定在底座上。

与钢丝绳相比，虽然成本会更高，但使用起来更安全。

(2)防雷：太阳能热水器多安装在屋顶，属于建筑最高处。

最好在距离热水器50 cm的地方安装防雷设施，并与建筑防雷系统的地下引线连接，起到防雷作用。

(3)保温：一般室外管道越短越好，并做好保温固定工作，包裹保温材料，保证管道在冬季寒冷条件下不冻裂；如果管道固定好，可以防止在大风等恶劣天气下摆动。

太阳能热水器的工作原理图解与结构图解太阳能热水器具有安装使用方便、节能效果明显的优点，可以吸收太阳能辐射能，并且把能量转换成热能，从而产生热水的一种设备。

在家庭用热水、商业用热水、工业制造用热水等方面都有广泛的应用，下面小编就为大家介绍一下太阳能热水器的工作原理与结构图解。

太阳能热水器工作原理太阳能热水器工作原理图1、吸热过程真空管式太阳能热水器：太阳辐射透过真空管的外管，然后被集热镀膜吸收后沿内管壁传递到管内的水，此时水受热而温度逐渐升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。

随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。

平板式太阳能热水器：其中介质在集热板内因热虹吸自然循环，随后将太阳辐热量及时传送到水箱内，介质也可通过泵循环实现热量传递，因此就有源源不断的人能来保持水温的稳定。

2、循环管路直插式结构的真空管式太阳能热水器，热水是因为通过重力的作用而提供动力；然而平板式则通过自来水的压力提供动力。

不过这两种太阳能集中供热系统均采用泵循环。

由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。

太阳能热水器自然循环集热原理示意图3、系统工作1）温差控制集热循环集热器温测器和水温感应器置入在太阳能热水地暖系统中，能够很好地吸收太阳能辐射后，促使集热管温度上升，然后当集热器温度和水箱温度水温差到达△t设定值时，通过检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，然而水被加热后又再次回到水箱中，使水箱内的水达到设定的温度。

2）地暖管道循环系统这个系统是增加热水循环泵作为不同点，然后通过控制器更好得控制地暖管道循环为工作原理。

然后再通过当水温达到设定温度时，自动启动地暖循环泵，使高温水通过地暖盘管在室内循环，从而使室内温度不断提高。

如果水箱水温开始低于某一设定值时，应当将地暖管道循环泵进行自动停止为最好的方式。

太阳能热水器工作原理图太阳能热水器把太阳光能转化为热能,将水从低温度加热到高温度,以满足人们在生活、生产中的热水使用。

太阳热水器是由全玻璃真空集热管、储水箱、支架及相关附件组成,把太阳能转换成热能主要依靠玻璃真空集热管。

集热管受阳光照射面温度高,集热管背阳面温度低,而管内水便产生温差反应,利用热水上浮冷水下沉的原理,使水产生微循环而达到所需热水。

一、吸热过程太阳辐射透过玻璃盖板,被集热板吸收后沿肋片和管壁传递到吸热管内的水。

吸热管内的水吸热后温度升高,比重减小而上升,形成一个向上的动力,构成一个热虹吸系统。

随着热水的不断上移并储存在储水箱上部,同时通过下循环管不断补充温度较低的水,如此循环往复,最终整箱水都升高至一定的温度。

现有的平板式集热器,基本上都采用结合良好的多管组合方式,如滚压或压延方法等,其中走水管子与吸热板之间的热阻几乎可以忽略。

影响平板式集热器板芯性能的主要因素,一是结构设计,二是表面吸收涂层。

设计良好的集热器的板芯肋片效率应该在93%以上。

集热器的板芯肋片效率与板芯结构、表面处理以及集热器整体结构有关。

集热器整体结构的影响可以用总传热系数来描述,其影响程度与自身的几何尺寸(肋片厚度、材质)是一样。

也就是说,在同等效率的情况下,集热器热损小时板芯可以薄一些。

选择性吸收表面可以提高集热效率,但是市面上这类产品为了提高经济效益,往往肋片较薄。

用于热水器场合时,这类产品的实际集热效果与选择性差一些(甚至没有选择性)但肋片厚一些的集热器不会有太大的区别。

二、循环管路家用太阳能热水器通常按自然循环方式工作,没有外在的动力,设计良好的系统只要有5~6?以上的温差就可以循环很好。

水循环管路管径及管路分布的合理性直接影响到集热器的热交换效率。

多数情况下,自然循环家用热水器系统管路中的流态都可以视为层流。

集热器内管路系统的阻力主要来自沿程阻力,局部阻力的影响要小得多,其中支管的沿程阻力又比主管要大得多。

太阳能热水器上水自控电路图
太阳能热水器箩为人工上水，为了防溢，必须有人守候，甚为麻烦。

笔者设计的自控电路，用电视机交流关机开关作核心元件，结构简单、便于制作，成本低廉、安全可靠。

原理见图。

图中DF为全自动洗衣机进水电磁阀，线圈DL与K是彩色电视机的交流电源开关。

变压器T与Dl、D2、C组成全波整流电路为控制电路提供电源。

Q1、Q2组成复合管，既提高了功率，又增加了放大倍数。

A、B两端接双芯线用作电极，双芯线由溢水管伸入水箱的溢水口附近。

需要上水时，按一下自锁开关K，0F即通电上水．上水指示灯LED点亮，此时Q1、Q2均截止。

当有水溢出时，A点经水接B点，Q1、Q2导通'，K中的线圈DL通电，K解锁复位，整个电路自动断电，上水结束。

这就避免了人工守候的麻烦。

进水电磁阀与原上水阀并接，以便停电时手动上水。

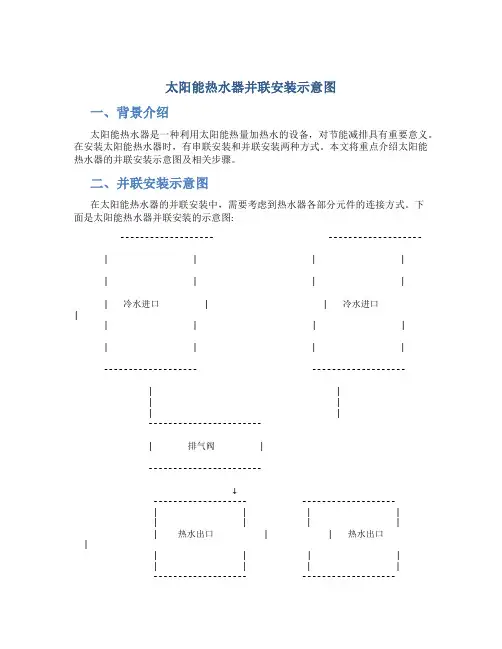

太阳能热水器并联安装示意图一、背景介绍太阳能热水器是一种利用太阳能热量加热水的设备，对节能减排具有重要意义。

在安装太阳能热水器时，有串联安装和并联安装两种方式。

本文将重点介绍太阳能热水器的并联安装示意图及相关步骤。

二、并联安装示意图在太阳能热水器的并联安装中，需要考虑到热水器各部分元件的连接方式。

下面是太阳能热水器并联安装的示意图:------------------- -------------------| | | || | | || 冷水进口 | | 冷水进口|| | | || | | |------------------- -------------------| || || |-----------------------| 排气阀 |-----------------------↓------------------- -------------------| | | || | | || 热水出口 | | 热水出口|| | | || | | |------------------- -------------------三、并联安装步骤1.确定安装位置：选择一个阳光充足、通风良好的位置进行安装。

2.安装支架：根据支架型号，按照说明书的指导安装支架。

3.安装集热器：将集热器固定在支架上，并确保集热器的位置正确。

4.连接管道：根据示意图，连接冷水进口、热水出口和排气阀等管道。

5.检查安装：检查所有连接是否牢固，排气阀是否畅通，确保安装无误。

6.完成安装：安装完成后进行测试运行，保证太阳能热水器正常工作。

四、注意事项•安装过程中，应保证安全，注意防止意外伤害。

•在安装过程中，确保所有管道连接紧密，避免漏水现象。

•在连接管道时，可使用专业工具和材料，确保安装质量。

•在安装后，及时检查和维护太阳能热水器，保证其长期高效运行。

通过以上步骤和示意图，可以清楚地了解太阳能热水器的并联安装过程，希望对大家有所帮助。

太阳能热水器的工作原理图、分类及安装方法太阳能热水器简介太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中对热水的使用需求。

太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器。

真空管式太阳能热水器为多数，占据国内95%的市场份额。

真空管式家用太阳能热水器是由集热管、储水箱及支架等相关附件组成。

把太阳能转换成热能主要依靠集热管。

集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。

太阳能热水器分类1、从集热部分来分可分为：真空玻璃管太阳能热水器和金属平板太阳能热水器。

真空玻璃管：是目前吸热效率最高的集热部分，优点不需要在集热部分在增加保温层，现在的真空玻璃管在抗高温，抗打击和保温上，性能都是一流，被大部分生产厂家采用。

缺点体积比较庞大，管中容易集结水垢。

金属平板：传热性能极佳的金属片上，覆盖上吸热涂层，利用金属的传热性，将吸收的热量传于水箱中。

优点外观美观，安装方便，可以做成平板，而且不容易损坏。

缺点：保温要花很大的代价，成本高，间接的就是增加消费者负担。

2、从结构上来分可分为：普通式太阳能热水器和分体式太阳能热水器。

普通式：将真空玻璃管直接插入水箱中，利用加热水循环，使水箱中水温升高，是目前厂家都采用的。

也是流行的最常规的。

该类热水器只有顶层能用，除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。

分体式：解决不是顶层用户也能使用太阳能热水器。

分体式循环有2 种，一种靠水自然循环，热交换效率低，远远不能满足用水要求；一种靠泵循环热交换，解决自然循环效率低的问题，用泵循环，可以明显改善水的热交换。

3、从水箱受压来分可分为：承压式太阳能热水器和非承压是太阳能热水器。

承压式：无论哪种分体式热水器，都有一个致命缺点，必须用承压式水箱，是所有分体式热水器的基本思路，直接考验集热部分的密封性能；制造承压水箱成本极高，存在安全性问题，要求耐压7个大气；循环效果不是很理想。

太阳能热水器工作原理图太阳能热水器是一种利用太阳能将水加热的装置，其工作原理图如下所示。

1. 太阳能收集器太阳能收集器是太阳能热水器的核心部件，它负责将太阳能转化为热能。

太阳能收集器通常由一系列黑色吸热板组成，这些吸热板可以吸收太阳辐射的能量，并将其转化为热能。

2. 热水贮存装置热水贮存装置是太阳能热水器中用于储存热水的部件。

当太阳能收集器吸收到太阳能并将其转化为热能时，热水贮存装置会将热能传递给其中的水，使其升温。

热水贮存装置通常由一个绝热的水箱构成，以防止热能的散失。

3. 管道系统管道系统是太阳能热水器中用于传输热能的部件。

它连接太阳能收集器和热水贮存装置，将从太阳能收集器中吸收到的热能传递给热水贮存装置中的水。

管道系统通常由耐高温材料制成，以确保热能的传输效率。

4. 控制装置控制装置是太阳能热水器中用于控制热水温度和供水的部件。

它通常由温度传感器和电控开关组成。

温度传感器可以感知热水的温度，并将这些信息传递给电控开关。

电控开关根据温度传感器的反馈信号，控制水泵的运行和停止，以确保热水的温度在设定的范围内。

太阳能热水器的工作原理可以简单概括为以下几个步骤：1. 吸收太阳能当太阳能热水器暴露在阳光下时，太阳能收集器会吸收太阳辐射的能量，将其转化为热能。

2. 传递热能吸热板中的热能会通过管道系统传递给热水贮存装置中的水。

热水贮存装置中的水会因此而升温。

3. 控制供水控制装置会根据热水的温度来控制水泵的运行和停止。

当热水温度低于设定值时，水泵会启动，将热水供应给使用者。

当热水温度达到设定值时，水泵会停止供水。

太阳能热水器的工作原理图展示了太阳能的利用过程，通过吸热板的吸热和热能传递，将太阳能转化为热水供应。

这种利用太阳能的方式不仅环保，还可以降低能源消耗和经济成本。

因此，太阳能热水器在现代家庭和一些工业领域中得到了广泛应用。

虽然太阳能热水器的工作原理图看起来相对简单，但其中涉及的热传导、温度控制等原理和技术并不简单。
