normal map制作方法

  • 格式：doc
  • 大小：2.39 MB
  • 文档页数：20

Normal mapNormal map，法线贴图，用RGB色彩记录模型在法线上的高度信息，在可以支持normal map的渲染器中可以用来模拟凹凸贴图。

与一般的凹凸贴图不同的是normal map能够对灯光起反应，模拟出凹凸及凹凸产生的高光和阴影。

但这一切仅仅是在模型的面上，当你从一个面片的侧面观察时，它仍然只是一个平面，不能够像凹凸贴图那样产生真正的凹凸效果（与displacement贴图有所不同）。

normal map有很多制作方法，下面我向您介绍三种不同的制作方法。

1，使用MAYA制作，先在低模的基础上制作高模，然后生成normal map（注：6.0以上版本可以使用Normal map，只有7.0版本支持软件渲染normal map）2，ZBrush.(使用ZMapper插件)。

仍然需要在低模的基础上制作高模，然后导出到ZBrush 进行进一步雕刻制作。

效果比单纯使用MAYA制作更好，但较费时。

3，PhotoShop（使用插件NVIDIA Normal Map Filter）。

在PhotoShop里直接将模型的贴图的灰度信息转为RGB色彩，从而生成normal map。

效率极快，但效果比以上两种差很多。

Normal map效果示意：在这个四边形面片上的材质，已经赋予了一张normal map贴图。

它会产生凹凸，并根据灯光的位置来产生高光及阴影，模拟bump贴图的效果。

但它并不是真正的bump贴图，从侧面观察时，它仍然只是一个面片。

Normal map的制作方法一，使用MAYA制作Normal map（6.0以上版本。

）首先打开MAYA，在plug-in manager中加载MAYA自带的插件transfersurfaceinfo.mll首先，我们必须拥有两个分好UV的模型，一个低面数的模型和另一个有相同UV的模型。

在这里，我通过两个面片来阐述这个方法。

1．一个面数为1的平面，和一个面数为900的平面。

虽然面数不同，但是他们具有相同的UV边缘。

2．将高面数的面片进行编辑。

我将一些点拉高3．编辑完成之后，将高面数的平面和低面数的平面都放回原点，以便他们能够重合在一起。

4．选择高面模型，再加选低面模型后，按F5键，在渲染模块主菜单的lighting/shading下面，打开transfer surface information的选项。

5．transfer surface information选项设置Transfer ：tangent space normal使法线在局部位置被计算，并被指向模型的法线方向。

Map width & Map height：生成normal map贴图的尺寸，这里我设置成256*256.File name：贴图的路径及保存命名。

File format：生成normal map贴图的格式。

这里我设置成TGA图片格式。

Shading network：这里设置成preserve current shading network，保持当前节点网Algorithm Option ：运算选项Search method ：设置为use outermost intersection，这样可以控制每个交叉物体的处理方式Search depth ：最大运算距离。

6．设置完成后，单击back and close,会看到在Hypershade中已经生成了一张normal map 因为设置Shading network为preserve current shading network，所以它现在没有任何节点连接。

7．现在将高面数的模型删掉，只留下一个面的模型，赋予一个blinn材质。

中键将生成的normal map拖动到blinn材质上，打开Connection Edit，输出normal map的out color到blinn材质的normal camera属性。

在支持软件渲染的7.0版本中，还必须将bump节点中的use as 改为tangent space normal 方式8.在视图菜单shading下，选中High Quality Rendering项，Smooth Shade All项和HardwareTexturing项。

9.设置完成，将Blinn材质赋予模型，现在需要打一盏灯光来查看Normal map的效果。

当场景中的灯光移动时，面片的表面会起反应，产生凹凸。

但当你从侧面观察时，它仍然只是一个平面，因此只能说Normal map是模拟bump贴图的效果。

二，使用ZB制作normal mapZbrush是一款2。

5D软件，它的画笔能够对3D模型中进行雕刻，功能强大。

目前更新版本为2.0。

官方发布的插件Zmapper，能够使精细模型方便准确的生成normal map，以及在ZB查看模型，UV等等。

1．Zmapper的安装。

首先将下载到的ZMapper_RevD.zip文件解压接着将文件夹内的ZMapper.zsc与ZMapperDat a复制到ZBrush安装目录下的ZScripts文件夹中复制好了就可以启动ZBrush了2，运行ZBrush后在屏幕上方的菜单栏中找到Zscript在点击出现的下拉菜单中选择load3，在弹出的窗口中选择ZMapper.zsc并打开4，成功读取后会在Zplugin菜单下出现ZMapper的启动按钮5，现在我们便可以开始使用ZMapper了将分好UV的模型导入ZBrush.6,进行细分，雕刻。

7，雕刻完成之后，将模型恢复到没有细分之前的原始状态恢复模型后我们便可以点击Zplugin下ZMapper启动按键来运行这个插件了启动ZMapper后其主界面将出现在屏幕下方以下是ZMapper的整体界面8，首先是第一组选单菜单命令中以橘黄色显示的字母为相应命令的的快捷键Blackground：用于调节背景的亮度，滑杆控制，越靠左背景越暗Local Light：使用定点灯光，灯光以黄色方块显示，点击拖动可以改变灯光位置Opaque：取消选取后ZMapper 操作界面将变成半透明RenderRgn：选择渲染贴图的范围，选定后ZMapper将只生成范围内的贴图Transform菜单组Rotate：旋转物体，操作与ZB标准操作相似Scale：调整物体的显示大小，可以通过点击右键推拉实现Move：移动物体Mesh菜单组Faceted：点选后将采用硬边显示Smooth：点选后将对模型采用平滑显示Spin：点选后模型会围绕中心点转动，如果你觉得干扰操作的话你可以将其关闭Recenter：点击后将物体重新置中Diffuse Intensity：控制物体自身材质的漫反射强度，滑杆控制，越靠左越弱Morph Modes 菜单组Morph 3D：点选后模型将在原始模型与雕刻后的细分1级模型之间进行变换Morph UV：点选后模型将在原始模型与模型UV的拆分块之间进行变换Freeze At Target：点选后模型显示将固定在变换后的形式Morph Speed：用于控制变换速度的快慢，滑杆控制，越靠左变化越慢，数值为0时关闭变化Wires 菜单组PolyFrame：显示模型线框图TanFrame：显示模型切线方向NormFrame：显示模型法线方Screen菜单组Snapshot：建立一张物体的快照以便与原模型对比Dispose：删除建立的快照Save：保存当前即时渲染的图象向Display菜单组滑杆用于控制物体显示的大小，越靠左越物体越靠近镜头Object space N.Map：显示物体空间法线贴图Tangent space N.Map：显示切线空间法线贴图Normals：显示物体空间Tangents：显示切线空间UV seams：显示UV接缝Groups：显示组Texture：显示模型的贴图菜单下方的这两个按钮Save configuration：保存当前的菜单设置Open configuration：读取菜单设置ZMapper 提供了丰富的菜单预设使用时你可以通过Open configuration来读取Preview High Resolution level选项用于显示高精度的模型效果9,在生成法线贴图时我们需要打开Normal & Cavity Map选项卡Flip Image Vertically：为反转贴图文件Flip Red Channel：为反转红色通道Flip Green Channel：为反转绿色通道Switch Red And Green Channel：为交换红绿通道RGB Sharp：主要控制法线贴图的锐化程度，滑杆控制，越靠右产生的法线贴图就越锐利RGB Blur：主要控制法线贴图的模糊度，滑杆越靠右越模糊Samples：控制生成法线贴图时的采样值，滑杆越靠右采样越高Subdivde：控制模型的细分度，滑杆越靠右细分度越高这两项可以有效的控制生成的法线贴图的质量在生成法线贴图时你可以在Display菜单组中选择生成的法线贴图类型如果生成的贴图存在问题可以尝试将Raytrace选项更改为Interpolate最后单击Create NormalMap来创建法线贴图在创建完法线贴图后ZMapper会将其储存在ZBrush的Texture中只需要使用ZBrush导出成位图文件就可以在3D软件中使用了注：如果使用的操作系统为Windowsxp-sp2,请下载安装SUN的JAVE虚拟机才能运行Zbrush.三，使用Photoshopcs2.0制作normal map。

NV提供了一个工具NVIDIA Normal Map Filter，根据模型贴图的灰度信息，将bump贴图直接转为normal map贴图。

1, NVIDIA Normal Map Filter的安装。

安装路径这样就可以使用了。

打开Photoshopcs2.0，打开一张贴图主菜单“滤镜”栏下打开NVIDIA Normal Map Filter选项设置生成Normal mapMAYA中的效果NVIDIA Normal Map Filter制作normal map极为简单，但是对于复杂模型的normal map表现能力十分有限，适合用于制作仅有简单凹凸（例如墙壁，平板地面等）且对制作时间要求紧的工作。

在角色方面，还是MAY A或ZB更加适合用于制作。

三种normal map的制作方法演示完毕。

这三种方法各有长处，也各有缺点，应当根据制作精度要求和制作进度时间安排来选择使用合适的方法。

合集下载

3D游戏常用技巧NormalMapping（法线贴图）原理解析——基础篇

3D游戏常用技巧NormalMapping（法线贴图）原理解析——基础篇

3D游戏常⽤技巧NormalMapping（法线贴图）原理解析——基础篇1、法线贴图基本概念 在制作3D游戏时，常常遇到这样⼀个问题：⼀个平⾯，这个平⾯在现实中并不是⼀个“平”⾯，例如砖墙的表⾯带有⽯质浮雕等等。

这种情况下如果只是简单的做⼀个平⾯，则让⼈感觉严重失真，如图1所⽰；⽽如果⽤很密集的三⾓形去表⽰这类略有凹凸的表⾯，则性能上⼤⼤下降。

研究⼈员发现，⼈眼对物体的凹凸感觉，很⼤程度上取决于表⾯的光照明暗变化，如果能通过⼀张贴图在⼀个平⾯上表现出由凹凸造成的明暗变化，则可以让⼈眼感觉这个平⾯是凹凸不平的（虽然这个平⾯还是平的）。

法线贴图正是为了这个⽬的⽽产⽣的。

图1 不同细节程度的蜡烛 准确的说，法线贴图是Bump Mapping（凹凸贴图）的其中⼀种。

第⼀个Bump Mapping由Blinn在1978年提出，⽬的是以低代价给予计算机⼏何体以更丰富的表⾯信息。

30年来，这项技术不断延展，尤其是计算机图形学成熟以后，相继出现了不少算法变体，法线贴图就是其中很重要的⼀种。

研究⼈员对法线贴图进⼀步改进，出现了Parallax Mapping（视差贴图）, Relief Mapping等技术，实现了更逼真的效果。

本⽂仅针对法线贴图进⾏介绍。

⼀条法线是⼀个三维向量，⼀个三维向量由x, y, z等3个分量组成，在法线贴图中，把(x, y, z)当作RGB3个颜⾊的值存储（如图2），并将其每个分量映射到[-1, 1]。

例如，对于x, y, z各有8位的纹理，[0， 128， 255]表⽰法向量(-1, 0, 1)。

图2 利⽤彩⾊通道存储法线贴图2、切线空间 法线贴图中存储的法线最初是定义在世界空间中，但在实际中，这种⽅式很少见，因为只要物体移动，法线贴图则不再有效。

另⼀种⽅式就是将法线存储在物体的局部空间中，物体可以进⾏刚体变换（平移，旋转，缩放），法线贴图依旧有效，但是这种⽅法并不能应对任何⽅式的变换，并且法线贴图不能在不同物体进⾏复⽤，增加了美⼯的负担。

maya 法线定点着色

maya 法线定点着色

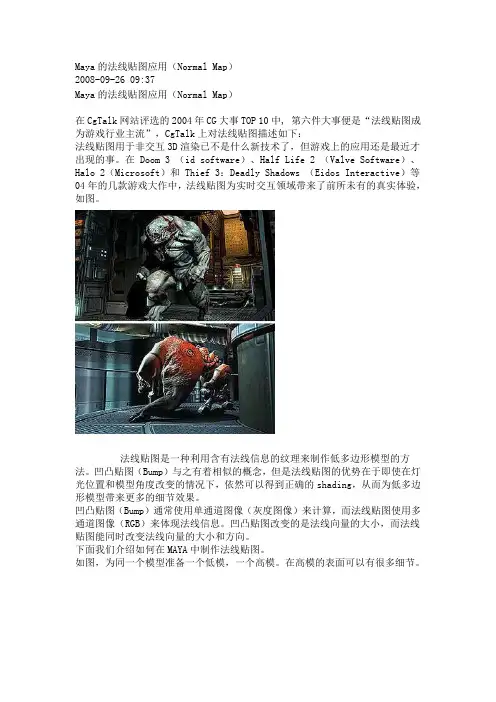

Maya的法线贴图应用（Normal Map）2008-09-26 09:37Maya的法线贴图应用（Normal Map）在CgTalk网站评选的2004年CG大事TOP 10中, 第六件大事便是“法线贴图成为游戏行业主流”，CgTalk上对法线贴图描述如下：法线贴图用于非交互3D渲染已不是什么新技术了，但游戏上的应用还是最近才出现的事。

在 Doom 3 （id software）、Half Life 2 （Valve Software）、Halo 2（Microsoft）和 Thief 3：Deadly Shadows （Eidos Interactive）等04年的几款游戏大作中，法线贴图为实时交互领域带来了前所未有的真实体验，如图。

法线贴图是一种利用含有法线信息的纹理来制作低多边形模型的方法。

凹凸贴图（Bump）与之有着相似的概念，但是法线贴图的优势在于即使在灯光位置和模型角度改变的情况下，依然可以得到正确的shading，从而为低多边形模型带来更多的细节效果。

凹凸贴图（Bump）通常使用单通道图像（灰度图像）来计算，而法线贴图使用多通道图像（RGB）来体现法线信息。

凹凸贴图改变的是法线向量的大小，而法线贴图能同时改变法线向量的大小和方向。

下面我们介绍如何在MAYA中制作法线贴图。

如图，为同一个模型准备一个低模，一个高模。

在高模的表面可以有很多细节。

将低模和高模放在相同的位置，然后在Rendering模块下执行Lighting/Shading | Transfer Maps，如图。

在弹出的窗口中，设置Target Meshes为低模，Source Meshes高模，分别在Outliner中选择相应的模型，使用Add Select按钮添加。

之后单击Output Maps 标签下的Normal，即选择输出法线贴图。

然后在下面设置贴图存储路径和名称，设置法线贴图的格式，这里我们选择FF格式。

其他参数如图，最后单击最下面的Bake按钮，即可生成法线贴图了。

【Maya】NormalMap法线贴图制作

【Maya】NormalMap法线贴图制作

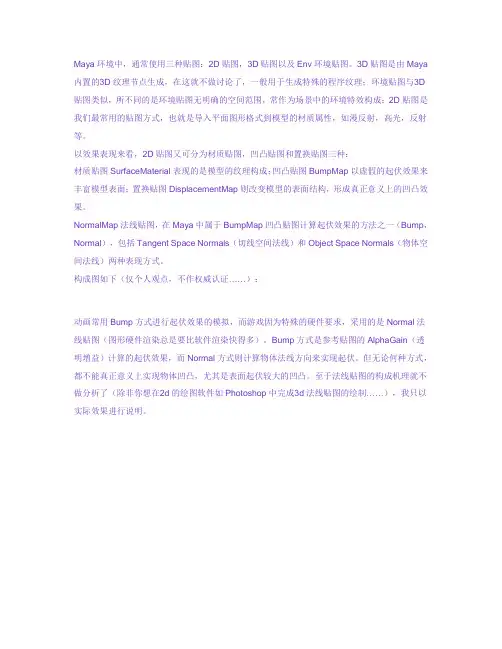

Maya环境中，通常使用三种贴图：2D贴图，3D贴图以及Env环境贴图。

3D贴图是由Maya 内置的3D纹理节点生成，在这就不做讨论了，一般用于生成特殊的程序纹理；环境贴图与3D 贴图类似，所不同的是环境贴图无明确的空间范围，常作为场景中的环境特效构成；2D贴图是我们最常用的贴图方式，也就是导入平面图形格式到模型的材质属性，如漫反射，高光，反射等。

以效果表现来看，2D贴图又可分为材质贴图，凹凸贴图和置换贴图三种：材质贴图SurfaceMaterial表现的是模型的纹理构成；凹凸贴图BumpMap以虚假的起伏效果来丰富模型表面；置换贴图DisplacementMap则改变模型的表面结构，形成真正意义上的凹凸效果。

NormalMap法线贴图，在Maya中属于BumpMap凹凸贴图计算起伏效果的方法之一（Bump，Normal），包括Tangent Space Normals（切线空间法线）和Object Space Normals（物体空间法线）两种表现方式。

构成图如下（仅个人观点，不作权威认证……）：动画常用Bump方式进行起伏效果的模拟，而游戏因为特殊的硬件要求，采用的是Normal法线贴图（图形硬件渲染总是要比软件渲染快得多）。

Bump方式是参考贴图的AlphaGain（透明增益）计算的起伏效果，而Normal方式则计算物体法线方向来实现起伏。

但无论何种方式，都不能真正意义上实现物体凹凸，尤其是表面起伏较大的凹凸。

至于法线贴图的构成机理就不做分析了（除非你想在2d的绘图软件如Photoshop中完成3d法线贴图的绘制……），我只以实际效果进行说明。

1.首先，创建两个“经典”的球体（无论是动画还是建模，球体是众人青睐的对象……）2.赋予球体Lambert材质后，将fractal（碎片）节点连接到BumpMapping节点上；接着点击材质属性面板右上方的“GoToInputConnection”按钮，进入“输入连接”的节点－bump2d3.保持左边球体的UseAs默认方式，即Bump；将右边的球体的UseAs更改为“TangentSpaceNormals”4.此时，保持默认场景照明的情况下，进行高质量显示来观看模型的变化（视图上方菜单Renderer->HighQualityRendering）：Bump贴图方式显示出物体表面的起伏效果；Normal方式起伏效果不明显，仅以物体颜色显示，这是因为法线贴图是以彩色进行识别的，当前图片信息不足5.先不管凹凸效果的问题，继续测试。

Normalmap制作方法

Normalmap制作方法

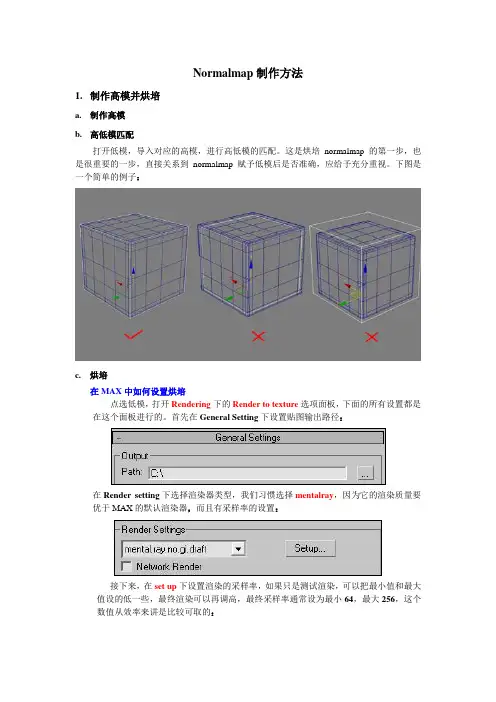

Normalmap制作方法1.制作高模并烘培a.制作高模b.高低模匹配打开低模，导入对应的高模，进行高低模的匹配。
