20150829-插头插座检验标准

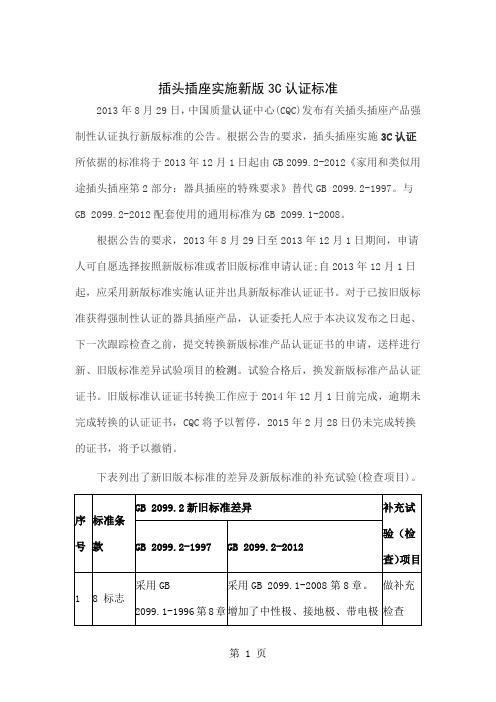

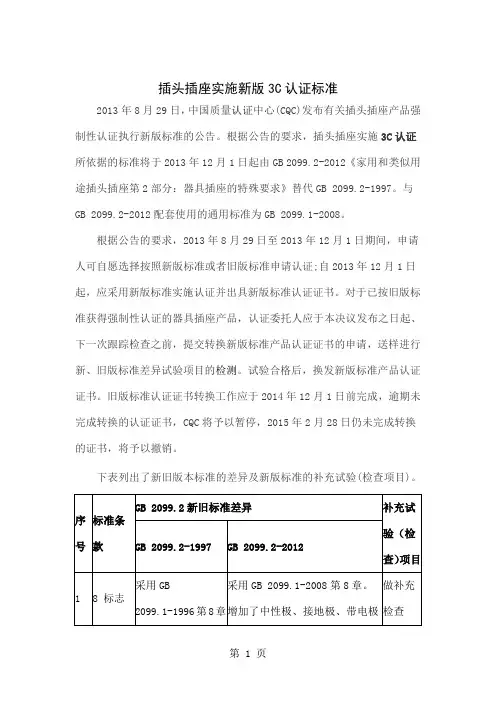

插头插座实施新版3C认证标准
2013年8月29日，中国质量认证中心(CQC)发布有关插头插座产品强制性认证执行新版标准的公告。

根据公告的要求，插头插座实施3C认证所依据的标准将于2013年12月1日起由GB 2099.2-2012《家用和类似用途插头插座第2部分：器具插座的特殊要求》替代GB 2099.2-1997。

与GB 2099.2-2012配套使用的通用标准为GB 2099.1-2008。

根据公告的要求，2013年8月29日至2013年12月1日期间，申请人可自愿选择按照新版标准或者旧版标准申请认证;自2013年12月1日起，应采用新版标准实施认证并出具新版标准认证证书。

对于已按旧版标准获得强制性认证的器具插座产品，认证委托人应于本决议发布之日起、下一次跟踪检查之前，提交转换新版标准产品认证证书的申请，送样进行新、旧版标准差异试验项目的检测。

试验合格后，换发新版标准产品认证证书。

旧版标准认证证书转换工作应于2014年12月1日前完成，逾期未完成转换的认证证书，CQC将予以暂停，2015年2月28日仍未完成转换的证书，将予以撤销。

下表列出了新旧版本标准的差异及新版标准的补充试验(检查项目)。

希望以上资料对你有所帮助，附励志名言3条：
1、要接受自己行动所带来的责任而非自己成就所带来的荣耀。

2、每个人都必须发展两种重要的能力适应改变与动荡的能力以及为长期目标延缓享乐的能力。

3、将一付好牌打好没有什么了不起能将一付坏牌打好的人才值得钦佩。

1 范围1.1本细则规定了插头插座的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。

1.2本细则适用于插头插座的检测。

2 规范性引用文件GB2099.1-2008《家用和类似用途插头插座》４接样或抽样4.1委托检测4.1.1接样人员检查样品数量及样品技术要求是否符合规范规定的要求。

4.1.2检查样品是否见证送检，委托单是否签字盖章齐全等。

4.1.3检查委托单填写是否明确，如产品种类、数量、检测项目、技术要求等。

4.1.4检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。

4.2抽样检测4.2.1抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。

4.2.2检查抽样单、登台账要求内容是否逐项填写清楚明确。

5 检测前检查5.1检查检测任务单与样品和有关资料是否相符。

被检样品数量、尺寸、规格等是否符合检测执行标准的要求。

检测人员对不符合要求的样品，有权暂时停止检验，写明原因，上报检测室主任等待处理。

5.2检查即将使用的设备仪器是否在检定的有效期内。

5.3检查仪器设备运转是否正常，并填写检查记录。

5.4检查环境条件是否符合标准规定的要求，填写检查记录。

6 检测中应注意的安全事项6.1所有用电设备在接通电源之前，应检查机身是否可靠接地，并注意是否有断路或漏电现象。

6.2操作者应在熟悉说明书内容，了解仪器性能，结构特点和操作要领后开始工作。

6.3仪器如有故障，应请专业人员修理。

6.4检验人员应严格按照仪器操作规程，操作时必须站在安全区内，手要保持干燥，在进入高压区之前必须断掉电源。

7 试验方法7.1分断容量7.1.1根据插座额定电流选定一定横截面积的绝缘导线；7.1.2插座要用试验插头来试验，该试验插头的插销应由黄铜制成，应具有最大的规定尺寸，偏差为-0.06mm ，而且插销与插销之间的间距为标称距离，偏差为+0.05 mm 插销的端部应倒圆。

插座检验标准文件名称零部件通用检验标准页码 1/4 文件编号发放日期实施日期版本号 A 产品名称电器类产品型号插座类别检验项目技术要求检验方法检验器具质量特性抽样判定标志▲产品标志标志清晰正确，应刻有：产品型号、额定电压、额定电流、电源性质符号、生产厂或销售商名称、商标或识别标志、极性标志及接地符号、认证标志（VDE、UL、CCC，其它按提交我方确认的认证资料与样品确定）※上述标志不得位于螺钉或任何其它易拆卸的部件上目测—— B 按《抽样标准》▲包装标志——包装箱上应注明产品名称、规格、物料编码、厂名、数量、生产批号——环保物料应标有环保标签目测—— C （2；0，1）包装质量▲包装质量——应以固定数量装袋，并整齐装入纸箱内——应有可靠的防潮和防碰撞措施目测—— C （2；0，1）外观质量▲外观质量——插座表面应光滑、壳体均匀、无气孔、裂纹、压痕、凹凸、破损、花斑、脏污——金属部件无氧化、锈迹、变形、污物，镀层均匀、光亮目测—— C 按《抽样标准》结构尺寸▲结构▲——各元件安装牢固、正确，无松动，应符合对应图纸或规格书要求——各元件型号规格应符合对应图纸或规格书要求目测---- B 按《抽样标准》●任一插销的移动距≤2.5mm将插座试样固定在70℃的恒温箱内，放置1h后，在此温度环境内对每个插销各施加60N±0.6N的轴向推力，各维持60s，再对每个插销各施加60N±0.6N的轴向拉力，各维持60s，测试完成后，试样继续置于此温度环境内，保持5min推拉力计恒温箱游标卡尺B （2；0，1）后，再对每个插销进行移动距离的测量▲尺寸符合附图要求测量游标卡尺 B （5；0，1）制定审核批准文件名称零部件通用检验标准页码 2/4 文件编号发放日期实施日期版本号 A 产品名称电器类产品型号插座类别检验项目技术要求检验方法检验器具质量特性抽样判定性能▲耐电压——各极与壳体间：a.c375V-1min，漏电流：＜5mA无击穿闪络——各极间：a.c2000V-1min，漏电流：＜5mA无击穿闪络——在各极与包裹铝箔的壳体间施加375V电压,持续1min——在各极间施加2000V电压，持续1min（2400V-1s适用于进货检验的快速检验）绝缘耐压仪 A 按《抽样标准》▲绝缘电阻≥100MΩ同上，同时进行绝缘耐压仪 A 按《抽样标准》▲拔出力——从插座中拔出连接器所需的最大力≤50N——将单极插销从插套组件拔出所需的最小力≥1.5N——将连接器完全插入输入插座中，并从中拔出10次，然后将连接器再次插入，当连接器被拔出时，用拉力计所测量的数值——将试验销规插入插座组件，在试验销一端施加1.5N的拉力,3s内不脱出※在进货检验中，可使用生产线的电源线连接器作为试验销试验销拉力计 B （5；0，1）高温试验标志仍清晰可辨,无影响正常使用的变化将样品置于100℃±2℃的恒温箱内,放置1h后,进行检查恒温箱 B （5；0，1）球压试验压痕直径≤2mm 将输入插座壳体制成厚度为2mm以上的样条，用球压仪顶针压住，置于125℃恒温箱内，放置1h后，10s内置于冷水中，冷却至室温后所测量的压痕直径。

插头插座类商品品质抽检规范前言为维护自营商品品质、保护消费者的合法权益，将不定期对商品进行抽检，抽检商品委托国家认定的第三方质检机构进行检测判定。

一旦发现商品品质存在问题，将依据双方协议要求，要求供应商承担违约责任，情节严重的将根据相关服务条款作终止合作处理。

自营插头插座类商品品质抽检规范由制定，有权对本规范进行相关修订。

第一章适用范围本规范适用于自营的家装建材类商品，范围包括家用墙壁插座、接线板等。

第二章抽样方式2.1采用购买线上店铺的商品的方式。

2.2采用抽检线下仓库中的商品的方式。

如抽样无法满足检验要求，只检验其中一部分项目。

第三章检验依据3.1凡是标注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。

凡是不标注日期的引用文件，最新版本适用于本规范。

GB1002 《家用和类似用途单相插头插座型式、基本参数和尺寸》GB1003 《家用和类似用途三相插头插座型式、基本参数和尺寸》GB2099.1 《家用和类似用途插头插座第 1 部分：通用要求》GB2099.3 《家用和类似用途插头插座第2-5 部分：转换器的特殊要求》GB2099.7 《家用和类似用途插头插座第 2-7 部分：延长线插座的特殊要求》3.2经备案现行有效的企业标准及产品明示质量指标和要求或其他相适应的产品标准。

3.3以上最新版本的（包括已由行业标准升级为国家标准的）推荐性产品标准，在实施日期之后一年内，仍可按产品明示的标准进行判定；最新版本的推荐性产品标准实施日期一年后，统一按照最新版本的推荐性标准进行检验及判定。

强制性标准应按标准明示的正式实施日期实施。

如无明示产品标准，则按照相应产品推定的现行有效的推荐性标准进行检验及判定。

第四章检验方国家认定的具有 CNAS 与CMA 资质的第三方质检机构。

第五章检验要求5.1产品质量检验项目5.2产品标识检验项目第六章判定原则6.1判定总则6.1.1当产品执行国家、行业、地方标准时，按国家、行业、地方标准要求进行判定。

文件名称零部件通用检验标准页码 1/4 文件编号发放日期实施日期版本号 A 产品名称电器类产品型号插座类别检验项目技术要求检验方法检验器具质量特性抽样判定标志▲产品标志标志清晰正确，应刻有：产品型号、额定电压、额定电流、电源性质符号、生产厂或销售商名称、商标或识别标志、极性标志及接地符号、认证标志（VDE、UL、CCC，其它按提交我方确认的认证资料与样品确定）※上述标志不得位于螺钉或任何其它易拆卸的部件上目测—— B 按《抽样标准》▲包装标志——包装箱上应注明产品名称、规格、物料编码、厂名、数量、生产批号——环保物料应标有环保标签目测—— C （2；0，1）包装质量▲包装质量——应以固定数量装袋，并整齐装入纸箱内——应有可靠的防潮和防碰撞措施目测—— C （2；0，1）外观质量▲外观质量——插座表面应光滑、壳体均匀、无气孔、裂纹、压痕、凹凸、破损、花斑、脏污——金属部件无氧化、锈迹、变形、污物，镀层均匀、光亮目测—— C 按《抽样标准》结构尺寸▲结构▲——各元件安装牢固、正确，无松动，应符合对应图纸或规格书要求——各元件型号规格应符合对应图纸或规格书要求目测---- B 按《抽样标准》●任一插销的移动距≤2.5mm将插座试样固定在70℃的恒温箱内，放置1h后，在此温度环境内对每个插销各施加60N±0.6N的轴向推力，各维持60s，再对每个插销各施加60N±0.6N的轴向拉力，各维持60s，测试完成后，试样继续置于此温度环境内，保持5min后，再对每个插销进行移动距离的测量推拉力计恒温箱游标卡尺B （2；0，1）▲尺寸符合附图要求测量游标卡尺 B （5；0，1）制定审核批准文件名称零部件通用检验标准页码 2/4 文件编号发放日期实施日期版本号 A 产品名称电器类产品型号插座类别检验项目技术要求检验方法检验器具质量特性抽样判定性能▲耐电压——各极与壳体间：a.c375V-1min，漏电流：＜5mA无击穿闪络——各极间：a.c2000V-1min，漏电流：＜5mA无击穿闪络——在各极与包裹铝箔的壳体间施加375V电压,持续1min——在各极间施加2000V电压，持续1min（2400V-1s适用于进货检验的快速检验）绝缘耐压仪 A 按《抽样标准》▲绝缘电阻≥100MΩ同上，同时进行绝缘耐压仪 A 按《抽样标准》▲拔出力——从插座中拔出连接器所需的最大力≤50N——将单极插销从插套组件拔出所需的最小力≥1.5N——将连接器完全插入输入插座中，并从中拔出10次，然后将连接器再次插入，当连接器被拔出时，用拉力计所测量的数值——将试验销规插入插座组件，在试验销一端施加1.5N的拉力,3s内不脱出※在进货检验中，可使用生产线的电源线连接器作为试验销试验销拉力计 B （5；0，1）高温试验标志仍清晰可辨,无影响正常使用的变化将样品置于100℃±2℃的恒温箱内,放置1h后,进行检查恒温箱 B （5；0，1）球压试验压痕直径≤2mm将输入插座壳体制成厚度为2mm以上的样条，用球压仪顶针压住，置于125℃恒温箱内，放置1h后，10s内置于冷水中，冷却至室温后所测量的压痕直径。

插头插座安全检验实施细则插座是我们日常生活中必不可少的电器之一，但是在使用时我们需要注意安全问题。

为了确保家庭和工作场所的安全，在使用插座时需要进行安全检验，并注意以下实施细则。

一、检查插头和插座是否匹配每种类型的插头都有相应的插座，不同国家和地区的插头规格也有所不同。

在使用插座之前，应首先检查插头和插座是否匹配。

假如不匹配，不要强行使用，并找寻正确的插头或插座。

二、检查插头和插座是否损坏在使用插座之前，应检查插头和插座是否有损伤。

损坏的插头和插座可能会导致电路故障和火灾等严重后果。

假如发觉插头或插座存在损坏，则应停止使用，并立刻更换。

三、检查插座的线路是否牢靠插座在使用中需要连通电源，所以插座的线路是否牢靠至关紧要。

在插座的线路建设和维护中，应注意以下几点：1.选择合适的线材。

线材的质量是线路稳定运行的保证，应选择符合国家标准的电线电缆。

2.保证接线良好。

安装插座时应注意接线要坚固，接线头应紧密结合，保证电线不会接触到金属框架等导电物质。

3.使用安全配件。

在插座的线路上应使用安全配件如保险丝、漏电保护器等，避开因电流过大或漏电等故障引起火灾或电击。

四、避开插头倒置或插头过多在插座使用过程中，肯定要正确插入插头，避开插头倒置或插头过多的情况。

插头倒置可能导致不良接触，加添电阻，使线路不稳定，插头过多简单造成线路过载，危及家庭和工作场所的安全。

五、定期检查插座的工作状态插座的使用寿命有限，长时间的使用可能会导致插座发生老化或损坏，因此需要定期检查插座的工作状态。

有条件的家庭或单位应定期进行插座的安全检测，确保插座的牢靠性和安全性。

在日常生活中，我们可能会疏忽插座的安全问题，但是这些小小的注意事项都是保障家庭和工作场所安全的紧要保障。

因此，在使用插座时肯定要注意以上实施细则，确保使用安全。

2开关插座成品外观检验标准
一、整体外观
1.外壳：应无明显破损、裂纹、毛刺等缺陷，颜色应均匀一致。

2.按钮和插孔：应牢固且没有松动现象，插孔内应无杂质。

3.插头：应平整，无变形、崩边等现象，插头与插孔应匹配度良好。

二、标识和标志
1.标志：产品上应有生产厂商名称、型号、规格、生产日期等必要标志。

2.标识：产品上应有CE、ROHS等认证标识，符合相关的安全标准。

三、接触件部分
1.电极和触头：应无明显变形、磨损、断裂等，触头上应无明显磨痕。

2.触电保护：应符合相关的安全标准，无明显漏电现象。

四、开关和插孔
1.开关操作：开关应具有良好的弹性和阻尼，无卡死、松动等现象。

2.插孔弹性：插孔应具有适当的弹性，能够牢固握住插头，无过紧或
过松的现象。

五、绝缘和耐压性能
1.绝缘电阻：应符合相关的安全标准，通常要求绝缘电阻大于50MΩ。

2.耐压性能：插座应能够承受额定电压，在正常工作条件下无放电、击穿等现象。

六、配线盒和线材
1.配线盒：应无变形、裂纹、毛刺等缺陷，固定螺丝应紧固可靠。

2.线材：应符合相关的安全标准，无明显破损和磨损现象，绝缘层应完整无裂纹。

七、其他检验
1.功能性测试：检验插座的开关、插孔是否正常工作，无接触不良、断路或短路等问题。

2.产品包装：检查产品包装是否完好，是否与产品型号和规格一致。

最后，应根据产品的实际特点和使用要求，制定具体的检验项目和标准，以确保产品的质量和安全性。

以上仅为参考，具体的检验标准应根据实际情况进行制定。

插头插座检测方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998插头插座检测《家用和类似用途插头插座第1部分：通用要求》规定了用于户内或户外使用的、家用和类似用途的、仅用于交流电、额定电压在50V以上但不超过440V、额定电流不超过32A的、带或不带接地触头的插头和固定式或移动式插座的标准要求。

对于装有无螺纹端子的固定式插座，额定电流最大仅限为16A。

第一节插头插座检验概述一、插头插座主要检验项目主要讲解电压＜250V、电流＜20A室内用电器插头插座主要检验项目，将试验项目化分如下讲解。

1. 标牌或永久标志；2. 尺寸检查；3. 防触电保护；4. 接地措施检验；5. 端子检验；6. 结构检验；7. 耐老化试验、耐潮性能和防有害进水；8. 介电强度；9. 温升实验；10.分断容量；11.正常操作（寿命）实验；12. 拔出力检验；13.机械强度试验；14. 耐热性能；15. 爬电距离、电气间隙；16. 耐非正常热和耐燃能力、耐漏电起痕试验；17. 防锈性能。

二、分类简介按防触及危险部件和防固体外来物进入有害影响的防户等级分防直径Ф及以上的固定外来物（手指）进入的，其防护等级为IP2X；防直径Ф及以上的固定外来物（导线）进入的，其防护等级为IP4X；防导线触及和防灰尘进入的，其防护等级为IP5X；电器附件按对有害进水的防护等级分无防进水保护的，其防护等级为IPX0；防溅水的，其防护等级为IPX4；防喷水的，其防护等级为IPX5。

按接地措施分无接地触头的；有接地触头的。

按连接软缆的方法分可拆去连接线的；不可拆去连接线的。

按端子类型分带有螺纹端子的；带有仅适于连接硬导线的无螺温端子的；带有适于连接硬导线和软导线的无螺温端子的。

插座分类按防触电保护等级分具有正常保护的；具有加强保护的。

按有无外壳化分无外壳的插座；有外壳的插座。

按有无保护门化分无保护门的；无保护门的。
