高速铁路路基沉降观测的技术要点 朱威

DK887+649、43〜DK889+358、02 段路基工程观测、检测方案一、观测方案1、路基变形监测控制技术措施高速铁路路基作为变形控制十分严格的土工构筑物,沉降变形监测应作为路基施工中的重要工序,贯穿整个路基施工始终。

路基沉降变形监测主要就是测定每一层填料填筑过程中的地基沉降及整体水平位移与路基成型后的地基沉降及路堤本身的沉降值。

在填筑施工期间,填土速率根据观测情况确定,如地基稳定情况良好可以酌情加快，反之减缓填土速率，当边桩横向位移大于5mm/d,地面沉降超过10mm/d 时,停止填土。

路堤填筑完成后,根据观测的数据绘制时间与沉降曲线,预测总沉降与剩余沉降。

该段路基沉降变形监测主要就是路堤基底沉降监测与路基面沉降监测。

路基沉降变形监测施工工艺流程见图1。

2、监测测试项目以路基中心沉降监测为重点,其她包括路基面位移监测、基底沉降位移监测、路堤本体沉降监测、深厚层第四系地层的深层沉降监测另外还有软土或松软土地段的边桩位移监测等。

⑴ 路堤基底沉降监测每10〜100m 设一个监测断面,桥路过渡段必须设置。

每个监测断面预埋1〜3个沉降板（软弱地基时3个）。

路堤填筑前,于路堤基底地面预埋沉降板进行监测,每个监测断面预埋3 个沉降板。

沉降板满足要求 基床表层图1路基沉降变形监测施工工艺流程图由沉降板、底座、测杆（巾=20mm 钢管）及保护测杆的巾=49mmPVC 塑料管组成。

随着填土的增高，测杆与套管亦应相应加高，每节长度不 超过填筑路堤第一层测量放线沉降板及观测桩埋设11不满足要沉降板接长 求基床底层填筑暂停填筑或缓填路基面中心及路肩设观测桩沉降观测期 观测分析满足要求填筑路基 * 观测及分析100cm,接高后的测杆顶面应高于套管上口，在填土施工中应采取措施保护测沉设施。

沉降板安装前应先将地面整平（可铺设0、1m 厚中粗砂）,注意保持底板的水平及垂直度。

填土高度小于2、0m时，每两天观测一次，超过2、0m 后,要求每天观测一次,在沉降速率较大的情况下,还应加密观测。

高铁施工中沉降观测有哪些技术要点？1、仪器设备、人员素质的要求根据沉降观测精度要求高的特点，为能精确地反映出建(构)筑物在不断加荷下的沉降情况，一般规定测量的误差应小于变形值的1/101/20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。

在不具备铟合金水准尺的情况下，使用一般塔尺尽量使用第一段标尺。

作业人员必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论，能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能分析原因并正确运用误差理论进行平差计算，按时、快速、精确地完成每次观测任务。

2、观测时间的要求建(构)筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。

只有这样，才能得到准确的沉降情况或规律。

相邻的两次时间间隔称为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期(如：30天/次)或按建筑物的加荷情况每升高一层(或数层)为一观测周期，无论采取何种方式都必须按施测方案中规定的观测周期准时进行。

3、观测点的要求为了能够反映出建(构)筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。

一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以15-30米为宜，均匀地分布在建筑物的周围。

通常情况下，建筑物设计图纸上有专门的沉降观测点布置图。

此外，埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段，是否会因墙或柱饰面施工而破坏或掩盖住观测点，不能连续观测而失去观测意义。

4、沉降观测自始至终要遵循五定原则五定即沉降观测依据的基准点、工作基点和被观测物的沉降观测点，点位要稳定;所用仪器、设备要稳定;观测人员要稳定;观测时的环境条件基本一致;观测路线、镜位、程序和方法要固定。

高速铁路重点地段基础变形沉降监测技术应用及数据分析一、介绍高速铁路为了确保线路的安全和稳定运行，需要进行基础变形沉降监测。

基础变形沉降监测是通过监测车辆或传感器等装置采集的数据，对铁路基础的变形及沉降情况进行分析和评估，并采取相应的措施进行调整和修复。

二、技术应用1.测量技术（1）全站仪测量：使用全站仪对基础进行水平、垂直测量，获取基础的变形和沉降数据。

（2）倾斜仪测量：使用倾斜仪对基础进行倾斜测量，获取基础的倾斜情况。

（3）浮动沉积仪测量：使用浮动沉积仪对土体进行测量，获取土体的沉积情况。

（4）测斜仪测量：使用测斜仪对土体的倾斜进行测量，获取土体的倾斜情况。

2.数据采集根据以上测量技术，通过车辆或传感器采集数据，并传输到监测中心进行分析和处理。

3.数据分析（1）基础变形分析：根据测量数据，对基础进行变形分析，分析基础的水平和垂直变形情况，判断是否超出允许范围。

（2）基础沉降分析：根据测量数据，对基础进行沉降分析，分析基础的沉降情况，判断是否超出允许范围。

（3）土体沉积分析：根据测量数据，对土体进行沉积分析，分析土体的沉积情况，判断是否超出允许范围。

（4）土体倾斜分析：根据测量数据，对土体进行倾斜分析，分析土体的倾斜情况，判断是否超出允许范围。

三、数据分析与修复1.数据分析结果根据数据分析结果，判断基础的变形和沉降情况是否超出允许范围，以及土体的沉积和倾斜是否超出允许范围。

2.调整和修复措施（1）调整铁路基础：根据数据分析结果，对超出允许范围的基础进行调整，修正变形和沉降问题。

（2）修复土体：根据数据分析结果，对超出允许范围的土体进行修复，保证土体的稳定性。

（3）加固铁路基础：根据数据分析结果，对基础进行加固，提高铁路基础的承载能力和安全性。

四、总结高速铁路重点地段基础变形沉降监测技术的应用和数据分析对保证铁路的安全和稳定运行起到了重要的作用。

通过对基础的变形和沉降情况进行监测和分析，可以及时发现问题，采取相应的措施进行调整和修复，保证铁路的安全性和稳定性。

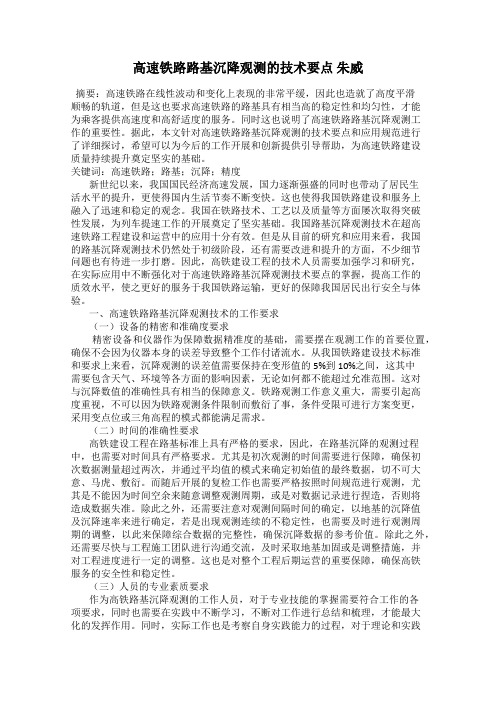

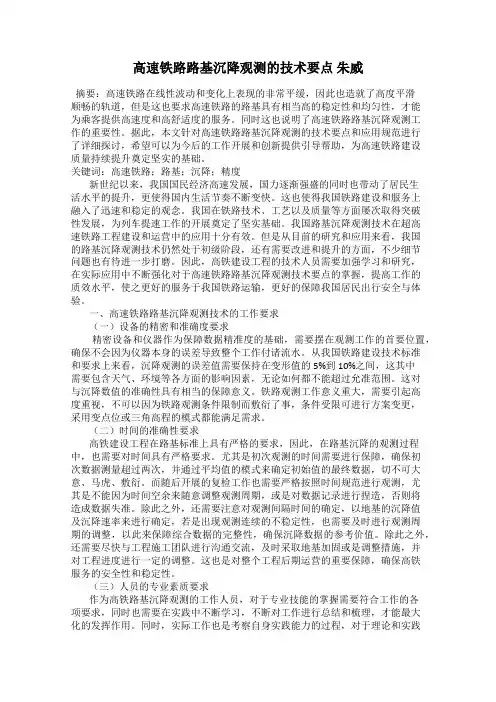

高速铁路路基沉降观测的技术要点朱威摘要：高速铁路在线性波动和变化上表现的非常平缓，因此也造就了高度平滑顺畅的轨道，但是这也要求高速铁路的路基具有相当高的稳定性和均匀性，才能为乘客提供高速度和高舒适度的服务。

同时这也说明了高速铁路路基沉降观测工作的重要性。

据此，本文针对高速铁路路基沉降观测的技术要点和应用规范进行了详细探讨，希望可以为今后的工作开展和创新提供引导帮助，为高速铁路建设质量持续提升奠定坚实的基础。

关键词：高速铁路；路基；沉降；精度新世纪以来，我国国民经济高速发展，国力逐渐强盛的同时也带动了居民生活水平的提升，更使得国内生活节奏不断变快。

这也使得我国铁路建设和服务上融入了迅速和稳定的观念。

我国在铁路技术、工艺以及质量等方面屡次取得突破性发展，为列车提速工作的开展奠定了坚实基础。

我国路基沉降观测技术在超高速铁路工程建设和运营中的应用十分有效。

但是从目前的研究和应用来看，我国的路基沉降观测技术仍然处于初级阶段，还有需要改进和提升的方面，不少细节问题也有待进一步打磨。

因此，高铁建设工程的技术人员需要加强学习和研究，在实际应用中不断强化对于高速铁路路基沉降观测技术要点的掌握，提高工作的质效水平，使之更好的服务于我国铁路运输，更好的保障我国居民出行安全与体验。

一、高速铁路路基沉降观测技术的工作要求（一）设备的精密和准确度要求精密设备和仪器作为保障数据精准度的基础，需要摆在观测工作的首要位置，确保不会因为仪器本身的误差导致整个工作付诸流水。

从我国铁路建设技术标准和要求上来看，沉降观测的误差值需要保持在变形值的5%到10%之间，这其中需要包含天气、环境等各方面的影响因素，无论如何都不能超过允准范围。

这对与沉降数值的准确性具有相当的保障意义。

铁路观测工作意义重大，需要引起高度重视，不可以因为铁路观测条件限制而敷衍了事，条件受限可进行方案变更，采用变点位或三角高程的模式都能满足需求。

（二）时间的准确性要求高铁建设工程在路基标准上具有严格的要求，因此，在路基沉降的观测过程中，也需要对时间具有严格要求。

铁路路堤沉降观测的技术与要求一、铁路路堤沉降观测是啥？哎呀，小伙伴们，咱们来聊聊铁路路堤沉降观测这个事儿哈。

你看那铁路，是不是觉得它就那么稳稳地在那，火车跑得可欢快了呢？其实呀，这路堤的沉降观测可重要啦。

这就好比咱们盖房子要看看地基稳不稳一样，铁路路堤的沉降要是不弄清楚，那火车跑着跑着出问题可咋整呀。

这沉降观测呢，就是看看路堤有没有慢慢下沉或者变形。

为啥要这么做呢？因为铁路要安全呀，要是路堤沉降得太厉害，那铁轨就不平了，火车就容易出事故呢。

二、沉降观测的技术有哪些？1. 水准仪测量这水准仪可是个很厉害的家伙呢。

就像是一个超级精确的眼睛，能看出路堤高度的微小变化。

咱们把水准仪架好，然后在路堤上找一些固定的点，通过测量这些点的高度变化来知道路堤是不是在沉降。

这就要求我们测量的时候得特别仔细，稍微有点偏差，那数据可能就不准啦。

2. 全站仪测量全站仪就更高级一点啦。

它不仅能测量高度，还能测量角度啥的。

用全站仪来观测路堤沉降的时候，它可以从不同的角度来获取路堤的信息。

就像给路堤做一个全方位的体检一样。

不过呢，这全站仪操作起来可能有点复杂，得好好学一学才行。

3. 测量频率这沉降观测可不是测一次就完事儿的。

得有一定的频率呢。

比如说刚开始的时候，可能要测的勤一点，因为这个时候路堤可能变化比较大。

随着时间推移，如果路堤比较稳定了，那测量的间隔就可以稍微长一点。

就像照顾小婴儿一样，刚开始要时刻盯着，大一点了就不用那么紧张啦。

三、沉降观测的要求又有啥？1. 测量精度这精度可是重中之重呀。

我们测量出来的数据必须得很精确才行。

要是误差太大，那我们就不能准确判断路堤的沉降情况啦。

所以呢，不管是仪器的选择，还是测量的方法，都得保证精度。

2. 测量人员的素质测量人员可得是专业的呢。

他们得懂得怎么操作那些仪器，还得知道怎么处理数据。

而且呀，要有耐心和责任心。

不能随随便便测一测就完事儿了。

就像我们做数学题一样，得认真对待每一个步骤。

高速铁路沉降观测技术要点分析摘要：高速铁路沉降观测技术及评估是检验高速铁路施工质量与安全的重要保证，也是预测线下工路最终沉降量和工后沉降，确定合理无碴轨道铺设时间的关键，为保证高速列车安全、平稳、舒适运行, 铁路沉降观测技术必须得到相关部门、技术人员的高度重视。

关键词：高速铁路；沉降观测技术；要点前言：随着我国铁路交通建设事业的不断发展，高速铁路的大量修建已经成为我国铁路交通事业发展的必然趋势。

为满足高速列车运行的安全性和舒适性，确保高铁桥墩和路基的施工安全和使用寿命，高速铁路对轨道的平顺性提出了更高要求。

沉降观测是通过测量物体的高程变化以反映其沉降量的一种测量途径，有效控制线下工程沉降是保持轨道高平顺性的前提。

因此，在高速铁路的建设中，我们必须将沉降观测运用到对高铁客运专线的施工中，并制定详细的方案，组织专业人员实施沉降监测和信息化施工控制。

1、高速铁路沉降监测的主要内容(1)沉降监测方案的制定；(2)沉降监测点的布设及维护；(3)沉降监测（高程控制）基准网的建立；(4)全线路基面沉降、桥梁沉降普查观测；(5)沉降监测（高程控制）基准网的定期复测；(6)车站建构筑物、全线（路基、桥梁、函涵洞）、重点观测地段的长期或定期沉降观测；(7)沉降监测综合分析报告的编写。

沉降监测网中的一、二等水准观测应按照国家《国家一、二等水准测量规范》（GB/T 12897-2006）规定的技术要求施测。

精度要求见下表：（沉降监测网水准测量精度要求）①观测工作结束后，应及时整理和检查外业观测手薄。

②监测网的平差计算与精度评定，应采用经典严密平差法或自由网平差法。

③成果资料整理，水准观测外业观测和内业计算工作结束后，需要对各种资料进行整理，装订成册。

外业期间属于手工记录的原始资料，不得有连环涂改、就字改字、转抄现象出现。

④各种资料的装订要求能尽量包括路线完整的资料，装订厚度适宜。

2、沉降观测技术分析2.1、桥墩沉降观测在桥墩和承台上分别设置观测标；承台为临时观测标，当墩身观测标正常使用后，承台观测标随基坑回填将不再使用。

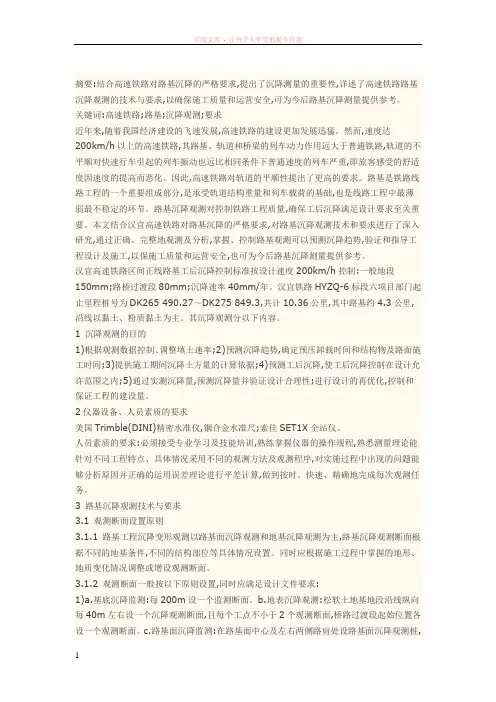

摘要:结合高速铁路对路基沉降的严格要求,提出了沉降测量的重要性,详述了高速铁路路基沉降观测的技术与要求,以确保施工质量和运营安全,可为今后路基沉降测量提供参考。

关键词:高速铁路;路基;沉降观测;要求近年来,随着我国经济建设的飞速发展,高速铁路的建设更加发展迅猛。

然而,速度达200km/h以上的高速铁路,其路基、轨道和桥梁的列车动力作用远大于普通铁路,轨道的不平顺对快速行车引起的列车振动也远比相同条件下普通速度的列车严重,即旅客感受的舒适度因速度的提高而恶化。

因此,高速铁路对轨道的平顺性提出了更高的要求。

路基是铁路线路工程的一个重要组成部分,是承受轨道结构重量和列车载荷的基础,也是线路工程中最薄弱最不稳定的环节。

路基沉降观测对控制铁路工程质量,确保工后沉降满足设计要求至关重要。

本文结合汉宜高速铁路对路基沉降的严格要求,对路基沉降观测技术和要求进行了深入研究,通过正确、完整地观测及分析,掌握、控制路基观测可以预测沉降趋势,验证和指导工程设计及施工,以保施工质量和运营安全,也可为今后路基沉降测量提供参考。

汉宜高速铁路区间正线路基工后沉降控制标准按设计速度200km/h控制:一般地段150mm;路桥过渡段80mm;沉降速率40mm/年。

汉宜铁路HYZQ-6标段六项目部门起止里程桩号为DK265 490.27～DK275 849.3,共计10.36公里,其中路基约4.3公里,沿线以黏土、粉质黏土为主。

其沉降观测分以下内容。

1 沉降观测的目的1)根据观测数据控制、调整填土速率;2)预测沉降趋势,确定预压卸载时间和结构物及路面施工时间;3)提供施工期间沉降土方量的计算依据;4)预测工后沉降,使工后沉降控制在设计允许范围之内;5)通过实测沉降量,预测沉降量并验证设计合理性;进行设计的再优化,控制和保证工程的建设量。

2仪器设备、人员素质的要求美国Trimble(DINI)精密水准仪,铟合金水准尺;索佳SET1X全站仪。

高速铁路路基沉降与变形观测控制技术研究高速铁路的稳定运行离不开路基的稳定性，而路基的沉降和变形是影响其稳定性的重要因素之一。

对高速铁路路基的沉降和变形进行观测和控制技术的研究具有重要的意义。

本文将对高速铁路路基沉降和变形观测控制技术进行研究。

一、路基沉降观测技术路基的沉降是指路基在长期使用过程中，由于铁轨及列车的荷载作用以及其他因素的影响，导致路基的高度下降。

路基的沉降观测是为了实时监测路基的沉降情况，及时发现问题并采取相应的措施进行修复。

1.测量设备路基的沉降观测需要使用测量设备进行实时监测。

常用的测量设备有：（1）水准仪：用于测量路基高度的变化，通过在路基上设置水准点，使用水准仪进行测量。

（2）GNSS（全球导航卫星系统）：通过使用全球定位系统接收机，实时获取路基的位置信息，从而获得沉降量。

（3）测站：在路基上设置测站，使用全站仪进行测量，可以获取路基的实时变形情况。

2.观测方法路基沉降观测可以采用周期观测和连续观测相结合的方法。

（1）周期观测：定期使用测量设备进行观测，如每月或每季度观测一次，以了解一段时间内路基的沉降情况。

3.数据处理与分析对于路基沉降观测所得的数据，需要进行数据处理与分析，以获取路基沉降的情况。

数据处理与分析一般包括以下几个步骤：（1）数据采集：将测量设备所得的数据进行记录，并进行日期和时间标记。

（2）数据处理：对采集到的数据进行处理，包括数据的清理、筛选和排序。

（3）数据分析：对处理后的数据进行统计分析，包括求取平均值、方差、标准差等。

路基的变形是指路基在荷载作用下发生的变形情况，包括挠度、扭曲和倾斜等。

路基的变形观测可以及时发现路基的变形情况，为路基的维护和修复提供依据。

路基的沉降和变形会对高速铁路的运行安全产生不利影响，因此需要采取相应的措施进行控制。

1.检测与监测对于路基的沉降和变形情况，需要进行定期的检测与监测，及时发现问题并采取相应的措施进行调整和修复。

2.加固与修复对于出现沉降和变形问题的路基，需要进行加固与修复，以恢复其稳定性。
