《民用建筑热工设计规范》最新版

最新版民用建筑热工设计规范(GB5０１7６－9３）第３。

2．5条外墙、屋顶、直接接触室外空气的楼板和不采暖楼梯间的隔墙等围护结构，应进行保温验算，其传热阻应大于或等于建筑物所在地区要求的最小传热阻。

第3.2．６条当有散热器、管道、壁龛等嵌入外墙时,该处外墙的传热阻应大于或等于建筑物所在地区要求的最小传热阻.第3.2.7条围护结构中的热桥部位应进行保温验算,并采取保温措施.第３．２．8条严寒地区居住建筑的底层地面,在其周边一定范围内应采取保温措施.第３.2.9条围护结构的构造设计应考虑防潮要求。

3。

３夏季防热设计要求第３。

3．1条建筑物的夏季防热应采取自然通风、窗户遮阳、围护结构隔热和环境绿化等综合性措施.第3。

3．2条建筑物的总体布置，单体的平、剖面设计和门窗的设置，应有利于自然通风，并尽量避免主要房间受东、西向的日晒。

第３。

3．３条建筑物的向阳面，特别是东、西向窗户，应采取有效的遮阳措施.在建筑设计中，宜结合外廊、阳台、挑檐等处理方法达到遮阳目的。

第3．3。

４条屋顶和东、西向外墙的内表面温度,应满足隔热设计标准的要求。

第３.3.5条为防止潮霉季节湿空气在地面冷凝泛潮,居室、托幼园所等场所的地面下部宜采取保温措施或架空做法，地面面层宜采用微孔吸湿材料.3.4 空调建筑热工设计要求第３.４.1条空调建筑或空调房间应尽量避免东、西朝向和东、西向窗户。

第3。

4.２条空调房间应集中布置、上下对齐。

温湿度要求相近的空调房间宜相邻布置.第3。

4．3条空调房间应避免布置在有两面相邻外墙的转角处和有伸缩缝处。

第3。

4.4条空调房间应避免布置在顶层；当必须布置在顶层时，屋顶应有良好的隔热措施。

第3．4。

5条在满足使用要求的前提下，空调房间的净高宜降低.第3．4.６条空调建筑的外表面积宜减少，外表面宜采用浅色饰面。

第3。

４．7条建筑物外部窗户当采用单层窗时，窗墙面积比不宜超过０。

3０;当采用双层窗或单框双层玻璃窗时，窗墙面积比不宜超过0。

民用建筑热工设计规范(GB50176-93)民用建筑热工设计规范(GB50176-93)第1章总则第1.0.1条条为使民用建筑热工设计与地区气候相适应，保证室内基本的热环境要求，符合国家节约能源的方针，提高投资效益，制订本规范。

第1.0.2条本规范适用于新建、扩速和改建的民用建筑热工设计。

本规范不适用于地下建筑、室内温湿度有特殊要求和特殊用途的建筑，以及简易的临时性建筑。

第1.0.3条建筑热工设计，除应符合本规范要求外，尚应符合国家现行的有关标准、规范的要求。

第2章室外计算参数第2.0.1条条围护结构根据其热惰性指标D值分成四种类型，其冬季室外计算温度te应按表2.0.1的规定取值。

围护结构冬季室外计算温度te（℃）表2.0.1注：①热惰性指标D值应按本规范附录二中(二)的规定计算。

②tw和te.min分别为采暖室外计算温度和累年最低一个日平均温度。

③冬季室外计算温度te应取整数值。

④全国主要城市四种类型围护结构冬季室外计算温度te值，可按本规范附录三附表3.1采用。

第2.0.2条围护结构夏季室外计算温度平均值te，应按历年最热一天的日平均温度的平均值确定。

围护结构夏季室外计算温度最高值te.max，应按历年最热一天的最高温度的平均值确定。

围护结构夏季室外计算温度波幅值Ate，应按室外计算温度最高值te.max与室外计算温度平均值te的差值确定。

全国主要城市的te、te.max、和Ate值，可按本规范附录三附表3.2采用。

第2.0.3条夏季太阳辐射照度应取各地历年七月份最大直射辐射日总量和相应日期总辐射日总量的累年平均值，通过计算分别确定东、南、西、北垂直面和水平面上逐时的太阳辐射照度及昼夜平均值。

全国主要城市夏季太阳辐射照度可按本规范附录三附表3.3采用。

第3章民用建筑热工设计规范3.1 建筑热工设计分区及设计要求第3.1.1条建筑热工设计应与地区气候相适应。

建筑热工设计分区及设计要求应符合表3.1.1的规定。

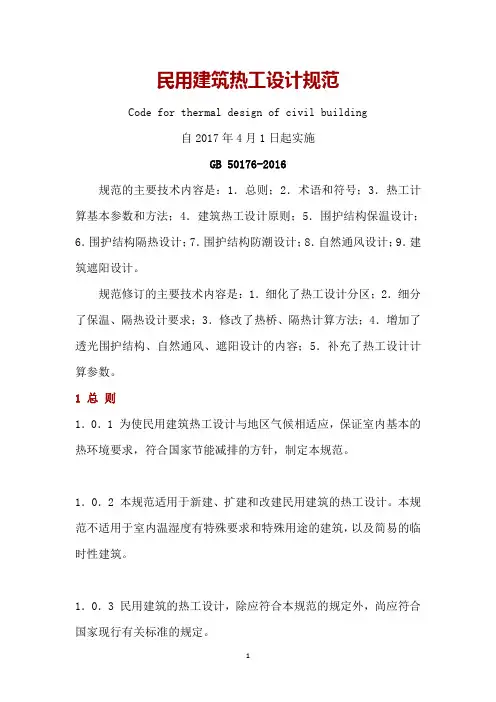

民用建筑热工设计规范Code for thermal design of civil building自2017年4月1日起实施GB 50176-2016规范的主要技术内容是：1．总则；2．术语和符号；3．热工计算基本参数和方法；4．建筑热工设计原则；5．围护结构保温设计；6．围护结构隔热设计；7．围护结构防潮设计；8．自然通风设计；9．建筑遮阳设计。

规范修订的主要技术内容是：1．细化了热工设计分区；2．细分了保温、隔热设计要求；3．修改了热桥、隔热计算方法；4．增加了透光围护结构、自然通风、遮阳设计的内容；5．补充了热工设计计算参数。

1 总则1．0．1 为使民用建筑热工设计与地区气候相适应，保证室内基本的热环境要求，符合国家节能减排的方针，制定本规范。

1．0．2 本规范适用于新建、扩建和改建民用建筑的热工设计。

本规范不适用于室内温湿度有特殊要求和特殊用途的建筑，以及简易的临时性建筑。

1．0．3 民用建筑的热工设计，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。

2 术语和符号2．1 术语2．1．1 建筑热工 building thermal engineering研究建筑室外气候通过建筑围护结构对室内热环境的影响、室内外热湿作用对围护结构的影响，通过建筑设计改善室内热环境方法的学科。

2．1．2 围护结构 building envelope分隔建筑室内与室外，以及建筑内部使用空间的建筑部件。

2．1．3 热桥 thermal bridge围护结构中热流强度显著增大的部位。

2．1．4 围护结构单元 building envelope unit围护结构的典型组成部分，由围护结构平壁及其周边梁、柱等节点共同组成。

2．1．5 导热系数 thermal conductivity，heat conduction coeffi-cient 在稳态条件和单位温差作用下，通过单位厚度、单位面积匀质材料的热流量。

民用建筑热工设计规范(GB50176-93)第1章总则第1.0.1条条为使民用建筑热工设计与地区气候相适应，保证室内基本的热环境要求，符合国家节约能源的方针，提高投资效益，制订本规范。

第1.0.2条本规范适用于新建、扩速和改建的民用建筑热工设计。

本规范不适用于地下建筑、室内温湿度有特殊要求和特殊用途的建筑，以及简易的临时性建筑。

第1.0.3条建筑热工设计，除应符合本规范要求外，尚应符合国家现行的有关标准、规范的要求。

第2章室外计算参数第2.0.1条条围护结构根据其热惰性指标D值分成四种类型，其冬季室外计算温度t e应按表2.0.1的规定取值。

围护结构冬季室外计算温度t e（℃）表2.0.1 类型热惰性指标D值t e的取值Ⅰ＞6.0 t e=t wⅡ 4.1-6.0 t e=0.6t w+0.4t e.minⅢ 1.6-4.0 te=0.3t w+0.7t e.minⅣ≤1.5 t e=t e.min注：①热惰性指标D值应按本规范附录二中(二)的规定计算。

②t w和t e.min分别为采暖室外计算温度和累年最低一个日平均温度。

③冬季室外计算温度t e应取整数值。

④全国主要城市四种类型围护结构冬季室外计算温度t e值，可按本规范附录三附表3.1采用。

第2.0.2条围护结构夏季室外计算温度平均值t e，应按历年最热一天的日平均温度的平均值确定。

围护结构夏季室外计算温度最高值t e.max，应按历年最热一天的最高温度的平均值确定。

围护结构夏季室外计算温度波幅值A t e，应按室外计算温度最高值t e.max与室外计算温度平均值t e的差值确定。

全国主要城市的t e、t e.max、和A te值，可按本规范附录三附表3.2采用。

第2.0.3条夏季太阳辐射照度应取各地历年七月份最大直射辐射日总量和相应日期总辐射日总量的累年平均值，通过计算分别确定东、南、西、北垂直面和水平面上逐时的太阳辐射照度及昼夜平均值。

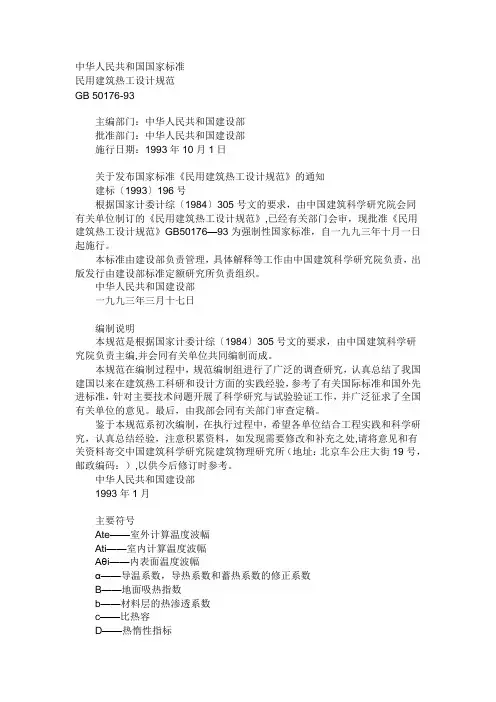

中华人民共和国国家标准民用建筑热工设计规范GB 50176-93主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：1993年10月1日关于发布国家标准《民用建筑热工设计规范》的通知建标〔1993〕196号根据国家计委计综〔1984〕305号文的要求，由中国建筑科学研究院会同有关单位制订的《民用建筑热工设计规范》,已经有关部门会审，现批准《民用建筑热工设计规范》GB50176—93为强制性国家标准，自一九九三年十月一日起施行。

本标准由建设部负责管理，具体解释等工作由中国建筑科学研究院负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九三年三月十七日编制说明本规范是根据国家计委计综〔1984〕305号文的要求，由中国建筑科学研究院负责主编,并会同有关单位共同编制而成。

本规范在编制过程中，规范编制组进行了广泛的调查研究，认真总结了我国建国以来在建筑热工科研和设计方面的实践经验，参考了有关国际标准和国外先进标准，针对主要技术问题开展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见。

最后，由我部会同有关部门审查定稿。

鉴于本规范系初次编制，在执行过程中，希望各单位结合工程实践和科学研究，认真总结经验，注意积累资料，如发现需要修改和补充之处,请将意见和有关资料寄交中国建筑科学研究院建筑物理研究所（地址：北京车公庄大街19号，邮政编码：）,以供今后修订时参考。

中华人民共和国建设部1993年1月主要符号Ate——室外计算温度波幅Ati——室内计算温度波幅Aθi——内表面温度波幅α——导温系数，导热系数和蓄热系数的修正系数B——地面吸热指数b——材料层的热渗透系数c——比热容D——热惰性指标Ddi——采暖期度日数F——传热面积H——蒸汽渗透阻I——太阳辐射照度K——传热系数Pe——室外空气水蒸气分压力Pi——室内空气水蒸气分压力R——热阻Ro——传热阻Ro.min——最小传热阻Ro.E——经济传热阻Re——外表面换热阻Ri——内表面换热阻S——材料蓄热系数te——室外计算温度ti——室内计算温度td——露点温度tw——采暖室外计算温度tsa——室外综合温度[Δt]——室内空气与内表面之间的允许温差Ye——外表面蓄热系数Yi——内表面蓄热系数Z——采暖期天数αe——外表面换热系数αi——内表面换热系数θ——表面温度，内部温度θi.max——内表面最高温度μ——材料蒸汽渗透系数νo——衰减倍数νi——室内空气到内表面的衰减倍数ξ0——延迟时间ξi——室内空气到内表面的延迟时间ρ——太阳辐射吸收系数ρ0——材料干密度φ——空气相对湿度ω——材料湿度或含水率[Δω]——保温材料重量湿度允许增量λ——材料导热系数第一章总则第1.0.1条为使民用建筑热工设计与地区气候相适应，保证室内基本的热环境要求，符合国家节约能源的方针，提高投资效益，制订本规范。

民用建筑热工设计规范（GB50176-93）中华人民共和国国家标准民用建筑热工设计规范ＧＢ５０１７６－９３中华人民共和国国家标准民用建筑热工设计规范ＧＢ５０１７６—９３主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：１９９３年１０月１日关于发布国家标准《民用建筑热工设计规范》的通知建标〔１９９３〕１９６号根据国家计委计综〔１９８４〕３０５号文的要求，由中国建筑科学研究院会同有关单位制订的《民用建筑热工设计规范》，已经有关部门会审，现批准《民用建筑热工设计规范》ＧＢ５０１７６—９３为强制性国家标准，自一九九三年十月一日起施行。

本标准由建设部负责管理，具体解释等工作由中国建筑科学研究院负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部一九九三年三月十七日编制说明本规范是根据国家计委计综〔１９８４〕３０５号文的要求，由中国建筑科学研究院负责主编，并会同有关单位共同编制而成。

本规范在编制过程中，规范编制组进行了广泛的调查研究，认真总结了我国建国以来在建筑热工科研和设计方面的实践经验，参考了有关国际标准和国外先进标准，针对主要技术问题开展了科学研究与试验验证工作，并广泛征求了全国有关单位的意见。

最后，由我部会同有关部门审查定稿。

鉴于本规范系初次编制，在执行过程中，希望各单位结合工程实践和科学研究，认真总结经验，注意积累资料，如发现需要修改和补充之处，请将意见和有关资料寄交中国建筑科学研究院建筑物理研究所（地址：北京车公庄大街１９号，邮政编码：１０００４４），以供今后修订时参考。

中华人民共和国建设部１９９３年１月目录主要符号第一章总则第二章室外计算参数第三章建筑热工设计要求第一节建筑热工设计分区及设计要求第二节冬季保温设计要求第三节夏季防热设计要求第四节空调建筑热工设计要求第四章围护结构保温设计第一节围护结构最小传热阻的确定第二节围护结构保温措施第三节热桥部位内表面温度验算及保温措施第四节窗户保温性能、气密性和面积的规定第五节采暖建筑地面热工要求第五章围护结构隔热设计第一节围护结构隔热设计要求第二节围护结构隔热措施第六章采暖建筑围护结构防潮设计第一节围护结构内部冷凝受潮验算第二节围护结构防潮措施附录一名词解释附录二建筑热工设计计算公式及参数附录三室外计算参数附录四建筑材料热物理性能计算参数附录五窗墙面积比与外墙允许最小传热阻的对应关系附录六围护结构保温的经济评价附录七法定计量单位与习用非法定计量单位换算表附录八全国建筑热工设计分区图附录九本规范用词说明附加说明主要符号第一章总则第１．０．１条为使民用建筑热工设计与地区气候相适应，保证室内基本的热环境要求，符合国家节约能源的方针，提高投资效益，制订本规范。

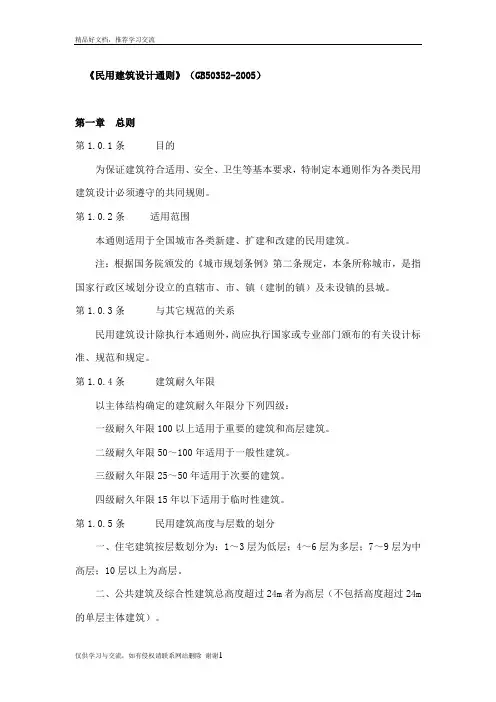

《民用建筑设计通则》（GB50352-2005）第一章总则第1.0.1条目的为保证建筑符合适用、安全、卫生等基本要求，特制定本通则作为各类民用建筑设计必须遵守的共同规则。

第1.0.2条适用范围本通则适用于全国城市各类新建、扩建和改建的民用建筑。

注：根据国务院颁发的《城市规划条例》第二条规定，本条所称城市，是指国家行政区域划分设立的直辖市、市、镇（建制的镇）及未设镇的县城。

第1.0.3条与其它规范的关系民用建筑设计除执行本通则外，尚应执行国家或专业部门颁布的有关设计标准、规范和规定。

第1.0.4条建筑耐久年限以主体结构确定的建筑耐久年限分下列四级：一级耐久年限100以上适用于重要的建筑和高层建筑。

二级耐久年限50～100年适用于一般性建筑。

三级耐久年限25～50年适用于次要的建筑。

四级耐久年限15年以下适用于临时性建筑。

第1.0.5条民用建筑高度与层数的划分一、住宅建筑按层数划分为：1～3层为低层；4～6层为多层；7～9层为中高层；10层以上为高层。

二、公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m 的单层主体建筑）。

三、建筑物高度超过100m时，不论住宅或公共建筑均为超高层。

第1.0.6条建筑热工设计建筑物热工设计应与地区气候相适应，按《民用建筑热工设计规程》规定，全国划分为下列四个地区：严寒地区（Ⅰ区）：累年最冷月平均温度≤－10℃的地区。

寒冷地区（Ⅱ区）：累年最冷月平均温度＞－10℃、≤0℃的地区。

温暖地区（Ⅲ区）：累年最冷月平均温度＞0℃，最热月平均温度＜＋28℃的地区。

炎热地区（Ⅳ区）：累年最热月平均温度≥＋28℃的地区。

第1.0.7条设计基本原则建筑设计除应执行国家有关工程建设的方针政策外，尚应执行下列基本原则：一、当地城市规划部门制定的城市规划实施条例；二、根据建筑物的用途和目的，综合讲求建筑的经济效益、社会效益、环境效益；三、合理利用城市土地和空间，提倡社会化综合开发和综合性建筑；四、适应我国经济发展水平，在满足当前需要的同时适当考虑将来提高和改造的可能；五、节约建筑能耗，保证围护结构的热工性能；六、建筑设计的标准化应与多样化结合；七、体现对残疾人、老年人的关怀，为他们的生活、工作和社会活动提供无障碍的室内外环境；八、建筑和环境应综合考虑防火、抗震、防空和防洪等安全措施；九、在国家或地方公布的各级历史文化名城、历史文化保护区、文物保护单位和风景名胜区的各项建设，应按国家或地方制定的有关条例和保护规划进行。
