八大热电偶

涨知识：热电偶中的十一大贵族！抛开常见的热电阻和热电偶，你还了解温度仪表吗？今天小编带大家了解下温度仪表中的贵族！贵仅仅指身价！1、超细热电偶这是一种特殊用途的热电偶，其外直径只有0.25mm，测量范围-100--100度，主要应用于航空航天工业，航空发动机进气温度和空间温度在0.1秒内0.1度的瞬间温度变化也能及时反应出来供计算机处理。

参考价格：3000~20000元2、玻璃熔液热电偶这是一种常规铂铑系列热电偶，特殊之处就是它的套管采用纯铂制作，可以在高达1650度玻璃熔液里长期工作。

参考价格：20000--50000元3、高压热电偶这是一种在石化行业应用的温度测量产品，不仅需要耐2500磅以上高压，还要面耐受测量介质中的各种腐蚀性气、液的侵蚀，对制造工艺有极高的要求。

参考价格：25000--35000元4、汽化炉热电偶煤化工汽化炉不仅有1400--1600度高温，热电偶还要面对煤粉磨损和煤分解的腐蚀性气体的侵蚀，常规套管材料在这种工况下使用寿命不超过一周。

参考价格：15000--30000元5、高压多点柔性热电偶这是一种应用于石化行业的高端，不但要满足2500磅高压还要耐裂解过程中产生的硫、氢的腐蚀。

参考价格：300000--600000万元6、油井超长热电偶这是热电偶家族最长的热电偶产品，国内已知可生产单支最大长度2000米，用于测量油井内不同岩层温度。

7、铱铑热电偶常规热电偶测量范围都在1800度以下，飞机、火箭发动机燃烧温度在1500--2000度，常规热电偶无法满足这一要求，铱铑热电偶可以轻松满足2100度测温。

参考价格：无8、钨铼超高温热电偶一般钨铼热电偶测量范围在2300度以下，超高温钨铼热电偶量程可以达到2800度！满足特种材料和核工业需求。

9、火炬热电偶去过炼化的都知道有个大火炬昼夜燃烧，火炬是燃烧有毒气体，为了保证火炬正常运行不发生有毒气体逃逸需要热电偶对火炬监测，由于火焰温度高而且含有腐蚀性，容易损坏、高空作业维护困难等原因对热电偶运行周期要求满足装置一个周期。

热电偶型号和分类对比热电偶是一种测量温度的传感器，常用于工业和实验室中。

根据不同的需求和应用，市场上有多种不同的热电偶型号和分类。

本文将对几种常见的热电偶进行对比。

1. K型热电偶K型热电偶是最常见和广泛使用的热电偶之一。

它由镍铬/NiCr 和镍铝/NiAl两种不同金属线组成，适用于-200℃至+1,372℃的测温范围。

K型热电偶具有较高的灵敏度和较低的成本，广泛应用于化工、冶金等领域。

2. J型热电偶J型热电偶是另一种常见的热电偶类型。

它由铁/Fe和镍铝/NiAl两种不同金属线构成，适用于-210℃至+1,200℃的温度范围。

J型热电偶对于低温测量具有较高的灵敏度，并且具有较好的线性性能。

3. T型热电偶T型热电偶是用于较低温度测量的一种热电偶。

它由铜/Cu和铜镍合金/Cu-Ni两种金属线构成，适用于-200℃至+350℃的温度范围。

T型热电偶具有较高的稳定性和抗腐蚀性能，广泛应用于实验室和食品加工等领域。

4. E型热电偶E型热电偶是一种适用于中等温度范围的热电偶。

它由镍铬/NiCr和铜镍合金/Cu-Ni两种金属线构成，适用于-200℃至+800℃的温度范围。

E型热电偶具有较高的精度和线性性能，被广泛应用于热处理和制冷行业。

5. S型热电偶S型热电偶是一种适用于高温测量的热电偶。

它由铂铑/PtRh和铂/Pt两种金属线组成，适用于0℃至+1,780℃的温度范围。

S型热电偶具有非常高的精度和稳定性，常用于高温熔炼、熔融盐等工业应用。

综上所述，不同的热电偶型号适用于不同的温度范围和应用场景。

选择合适的热电偶型号对于准确测量温度至关重要。

在选择时，应根据具体需求来评估不同热电偶的特性和性能。

热电偶八大分度号产品，热电偶八大产品特点热电偶的分度号有主要有S、R、B、N、K、E、J、T等八种。

其中S、R、B 属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶1、S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶由于S型热电偶具有优良的综合性能，它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。

S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

但S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

2、R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同R型热电偶的综合性能与S型热电偶相当，R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。

其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。

在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。

1967年至1971年间，英国NPL，美国NBS和加拿大NRC 三大研究机构进行了一项合作研究，其结果表明，R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。

R型热电偶的稳定性和复现性比S 型热电偶均好，我国目前尚未开展这方面的研究。

3、B分度号在室温下热电动势极小，故在测量时一般不用热电偶补偿导线。

它的长期使用温度为1600℃，短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

热电偶种类与区别热电偶是一种温度传感器，采用热电效应将温度转化为电压信号。

不同种类的热电偶适用于不同的温度范围和环境条件，每种热电偶都有其独特的特点和适用范围。

下面将介绍一些常见的热电偶种类及其区别。

1.K型热电偶（镍铬-镍铝热电偶）K型热电偶是最常用的热电偶之一，广泛应用于工业领域。

它具有较高的灵敏度和稳定性，可测量的温度范围为-200℃至1250℃。

K型热电偶对氧化还原环境的影响小，具有较好的耐腐蚀性。

2.J型热电偶（铁-铜镍热电偶）J型热电偶适用于低温测量，可测量的温度范围为-210℃至760℃。

与K型热电偶相比，J型热电偶的灵敏度较高，但其稳定性较差。

J型热电偶的耐腐蚀性较差，适用于干燥的环境。

3.T型热电偶（铜-镍热电偶）T型热电偶适用于较低的温度测量，可测量的温度范围为-200℃至350℃。

T型热电偶具有良好的稳定性和精度，适用于对环境干扰敏感的场合。

4.E型热电偶（镍铬-铜镍热电偶）E型热电偶适用于中温测量，可测量的温度范围为-200℃至900℃。

E 型热电偶对氧化还原环境的影响较小，具有较好的耐腐蚀性。

它的灵敏度较高，但稳定性不如K型热电偶。

5.N型热电偶（铂-铑-铂金热电偶）N型热电偶适用于高温测量，可测量的温度范围为-200℃至1300℃。

N型热电偶具有较高的稳定性和精度，适用于高温环境下的温度测量。

6.S型热电偶（铂-铑热电偶）S型热电偶也适用于高温测量，可测量的温度范围为0℃至1600℃。

S型热电偶具有非常高的精度和稳定性，适用于精确测量和高温环境下的温度控制。

7.R型热电偶（铂-铑热电偶）R型热电偶也是一种高温热电偶，可测量的温度范围为0℃至1600℃。

R型热电偶与S型热电偶相似，但其线性输出范围较宽，适用于更广泛的应用。

8.B型热电偶（铂-铑热电偶）B型热电偶适用于极高温测量，可测量的温度范围为600℃至1800℃。

B型热电偶具有较高的精度和稳定性，适用于高温炉窑和熔融金属等极端条件下的温度测量。

热电偶安装使用说明书工业用热电偶是由一对或多对热电极构成的温度检出器，通常用来与显示仪表等配套，一直接测量各种生产过程中-200~1800℃范围内液体，蒸汽和气体介质的温度。

我公司生产的工业用热电偶有铂铑30-铂铑6，铂铑13-铂，铂铑10-铂，镍铬硅-镍硅，镍铬-镍硅，镍铬-康铜，铁-康铜和铜-康铜八大类。

各种热电偶适用的测量范围示如下注：本表所指测量范围仅指相当直径的热电极而言，不包括保护套管在内构造各种热电偶的外形，常是极不相同的，但是它们的基本结构却大致相同，通常由热电极、绝缘管、保护管和接线盒等主要部分构成。

1.热电极：热电偶热电极的测量端应牢固地焊接在一起，热电极之间套有耐温瓷管加以保护绝缘，所有的同类型热电偶热电极的分度特性都是相同且可互换的。

2.保护管：保护管的材料主要分金属和非金属两大类。

金属保护管采用碳钢，各种不同牌号的不锈钢和合金钢，以及黄铜等制成。

非金属保护管主要采用高铝管。

刚玉管或其他材料等制成。

为厂加强非金属保护管的机械性能，在其非工作部分均装有金属联接管。

在使用时非金属联接管不可测量液体的温度。

3.接线盒：热电偶接线盒系供连接热电偶参比端与显示仪表之用。

接线盒一般用铝合金制成并分防溅式，防水式及插接式等结构形式。

4.安装固定装置：热电偶的安装固定装置供用户安装固定之用。

它分无固定装置、固定螺纹活动法兰、固定法兰、卡套螺纹、卡套法兰等形式。

技术特性1.热电偶的允差如下表中所示：（参与端处于0℃）℃注：t为被测温度（℃），在同一栏给出的两种允差值中，取绝对值较大者。

在-40℃以上的温度范围符合Ⅰ、Ⅱ级允差的T、E、K、N型热电偶，又要求在-40℃以下符合Ⅲ级允差时，由供需双方商定。

2．热响应时间：在温度出现阶跃变化时热电偶的输出变化至相当于该阶跃变化的50%所需的时间。

通常以t0.50表示。

参比端温度补偿热电偶的热电动势与温度关系所制定的分度表，是在参比端为0℃时分度的。

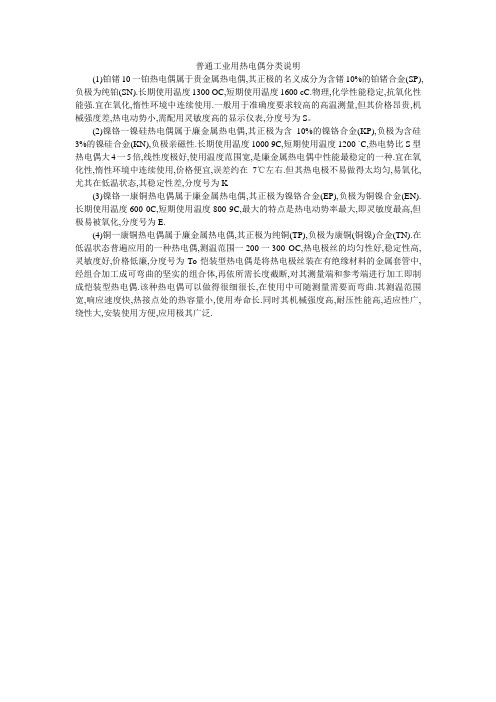

普通工业用热电偶分类说明
(1)铂锗10一铂热电偶属于贵金属热电偶,其正极的名义成分为含锗10%的铂锗合金(SP),负极为纯铂(SN).长期使用温度1300 OC,短期使用温度1600 cC.物理,化学性能稳定,抗氧化性能强.宜在氧化,惰性环境中连续使用.一般用于准确度要求较高的高温测量,但其价格昂贵,机械强度差,热电动势小,需配用灵敏度高的显示仪表,分度号为S。

(2)镍铬一镍硅热电偶属于廉金属热电偶,其正极为含10%的镍铬合金(KP),负极为含硅3%的镍硅合金(KN),负极亲磁性.长期使用温度1000 9C,短期使用温度1200 `C,热电势比S型热电偶大4一5倍,线性度极好,使用温度范围宽,是廉金属热电偶中性能最稳定的一种.宜在氧化性,惰性环境中连续使用,价格便宜,误差约在7℃左右.但其热电极不易做得太均匀,易氧化,尤其在低温状态,其稳定性差,分度号为K
(3)镍铬一康铜热电偶属于廉金属热电偶,其正极为镍铬合金(EP),负极为铜镍合金(EN).长期使用温度600 0C,短期使用温度800 9C,最大的特点是热电动势率最大,即灵敏度最高,但极易被氧化,分度号为E.
(4)铜一康铜热电偶属于廉金属热电偶,其正极为纯铜(TP),负极为康铜(铜镍)合金(TN).在低温状态普遍应用的一种热电偶,测温范围一200一300 OC,热电极丝的均匀性好,稳定性高,灵敏度好,价格低廉,分度号为To恺装型热电偶是将热电极丝装在有绝缘材料的金属套管中,经组合加工成可弯曲的坚实的组合体,再依所需长度截断,对其测量端和参考端进行加工即制成恺装型热电偶.该种热电偶可以做得很细很长,在使用中可随测量需要而弯曲.其测温范围宽,响应速度快,热接点处的热容量小,使用寿命长.同时其机械强度高,耐压性能高,适应性广,绕性大,安装使用方便,应用极其广泛.。

热电偶的分类热电偶是一种受热物体上表面温度变化而发生变化的电流，进而可以测量热量和温度的测量装置。

热电偶可分为以下几类：一、按热电材料可分为：1. 半导体热电偶：由半导体材料制成，具有热电转换效率高、稳定性好、反应时间短等特点；2. 铂酸锂热电偶：使用铂酸锂材料制成，具有热电转换效率高、抗压性好、热电特性稳定等优点；3. Ni-Cr-Ni热电偶：使用Ni-Cr-Ni合金材料制成，具有耐腐蚀性好、暂态变化时重复精度高等优点；4. 金属热电偶：由不锈钢、铜、铝等金属材料制成，具有热电转换效率高、可靠性强、承受压力大等优点。

二、按工作原理可分为：1. 基极式热电偶：利用热桥基极元件使测量电流和参考电流无相联，由此测量热量；2. 开路热电偶：采用两个热电体的温度差来测量温度，可以直接测量温度，用于测量较大温度范围的场合；3. 模拟式热电偶：采用多支、多探头的热电体和多个分压电路，将测试电路的多次输入热电体的电流转换成成可以输出连贯模拟值的输出；4. 高频热电偶：通过采用交流信号而不是直流电源来改变测量信号，以此来提高热电偶的测量精度。

三、按极数可分为：1. 单极热电偶：只有一个电极，用于设备的测温，直接放在设备的表面，可以实现线性温度测量；2. 双极热电偶：有两个电极，其中一个电极接在物体上，另外一个电极接在环境中，通过在物体和环境之间的温差检测温度。

四、按温度范围可分为：1. 短距热电偶：温度范围在0-200℃之间，精度高，可长时间连续测量；2. 长距热电偶：温度范围在200-400℃之间，精度稍低，可单次测量；3. 超高温热电偶：温度范围在400-1000℃之间，精度稍低，可单次测量；4. 超低温热电偶：温度范围在-200-0℃之间，精度较低，可单次测量。

本文简单介绍了热电偶的分类，按热电材料，按工作原理，按极数，按温度范围等不同维度，热电偶能分为许多类型，每一种热电偶都有自己的应用场景以及灵活的温度测量范围，因此广泛应用于温度检测和测量。

八大热电偶相关参数
③测温范围仅对热电偶丝材而言，不同的套管材质、结构和使用场合，实际使用温度各有不同。

保护套管材质及基本性能
保护管在磷酸、稀硝酸中较好的耐蚀性，可用在800C，通常作为一般耐热钢使用。

钛管能抗氧化性酸、硝酸和铬酸和性能优异，能抗无机含氯化剂，有机氯化物、湿润的含氯气体、含盐溶剂和海水，具有很
好的防腐性能；
316L和316保护管使用温度-200〜750C，是耐腐蚀性能最好的奥氏体不锈钢，广泛用于食品和化学工业，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用；
304保护管广泛用于食品、饮料、化工和其他要求耐腐蚀的场合，低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用，其使用温度为-200〜800C；
GH3030和GH3039保护管属镍基高温合金钢，具有优良的抗高温氧化性和耐腐蚀性，最高使用温度1100C，通常作为耐热钢使用。

哈氏合金保护管属镍基高Cr、Mo耐蚀合金，在氯化物溶液、海水、各种有机酸、无机酸、湿氯气、氟硅酸、次氯酸、次氯酸盐等强腐蚀介质中有较好稳定性，耐热温度可达900°C；
蒙乃尔保护管具有优良的耐还原性介质的腐蚀能力，在氢氟酸、碱、硫酸、盐酸、磷酸中有较高的耐蚀性能。

3yc52保护管具有优良的抗氧化性和松弛稳定性，耐腐蚀性，机械性能好，可在1300C的大气、含硫、含氯气氛中使用。

230型热电偶公称压力为10Mpa 430型热电偶公称压力为2.5Mpa；630型热电偶公称压力为30Mpa。

热电偶类型及参数热电偶是一种热敏电阻传感器，常用于测量温度。

它由两种不同金属材料的导线组成，接合处形成一个热电接头。

当接头的两端温度不同时，就会产生热电势差，从而产生电流。

通过测量这个电流，我们就可以得到温度的值。

根据不同的应用要求和工作原理，热电偶可以分为多种类型。

下面将介绍几种常见的热电偶类型及其参数。

1.K型热电偶（镍铬/镍铝型热电偶）：K型热电偶是最常用的热电偶类型之一，可测量范围广，适用于-200℃至1260℃的温度测量。

它的热电势与温度之间的关系非常稳定和可靠，精度较高。

该热电偶通常用于一般工业温度测量和高温加热设备。

2.N型热电偶（镍铬/镍硅型热电偶）：N型热电偶也是一种高温热电偶，可用于测量范围更广的高温环境，通常适用于温度范围为-200℃至1300℃。

它的热电势比K型热电偶更高，具有较高的温度测量精度和稳定性。

N型热电偶特别适用于高温炉、窑和炼化等工业场合。

3.T型热电偶（铜/铜镍型热电偶）：T型热电偶适用于较低温度范围，通常可测量-200℃至350℃的温度。

它的主要特点是线性度高，对湿度和氧化性环境较不敏感。

因此，T型热电偶常被用于低温或潮湿环境下的温度测量，如食品加工、制冷和空调等。

4.J型热电偶（铁/铜镍型热电偶）：J型热电偶适用于较低温度范围，通常可测量-40℃至750℃的温度。

它的特点是灵敏度高，反应快速，并且相当稳定。

J型热电偶广泛应用于石油、化工、冶金和真空技术等领域。

除了上述几种常见的热电偶类型外，还有S型、R型、B型等类型的热电偶，它们通常用于极高温度环境下的温度测量。

在选择热电偶时，除了考虑温度测量范围外，还需要注意以下几个参数：1.线径和材料：热电偶的导线通常采用直径较细的金属线，以提高响应速度和灵敏度。

常见的导线材料有镍铬、铜和铁，具体选择应根据实际应用环境和要求确定。

2.热电偶常数：热电偶常数是用来衡量热电偶对温度变化产生的电动势的敏感程度。

不同热电偶类型有不同的热电偶常数，较高的热电偶常数对温度变化更敏感。

热电偶种类和规格
1. 矿物绝缘热电偶（MI热电偶）
- 规格：常见的规格包括K型、N型和E型。

- 特点：MI热电偶具有良好的抗振动性能和高温测量能力。

它们适用于高温、高压和恶劣环境下的应用。

2. 保护管热电偶
- 规格：常见的规格包括K型、J型和T型。

- 特点：保护管热电偶使用保护管来保护电偶电路，能够应对腐蚀性、高温和高压的环境。

它们适用于化工、冶金和石油等领域的应用。

3. 裸露热电偶
- 规格：常见的规格包括K型和T型。

- 特点：裸露热电偶是最简单和经济的热电偶类型，其电偶电路暴露在环境中。

由于没有保护管的干扰，它们在响应速度和灵敏度方面表现优异。

4. 表面热电偶
- 规格：常见的规格包括K型和T型。

- 特点：表面热电偶用于测量固体表面的温度。

它们具有快速响应、安装方便的特点，适用于实验室和工业应用中需要接触测温的场合。

5. 柔性热电偶
- 规格：常见的规格包括K型和J型。

- 特点：柔性热电偶由细丝制成，可以弯曲和插入狭小空间，适用于需要测量弯曲表面或不规则区域温度的场合。

以上是一些常见的热电偶种类和规格。

选择合适的热电偶应根据具体的温度范围、环境条件以及被测对象来确定。

在选择热电偶时，还需考虑其响应速度、准确性和成本等因素，以满足具体的测量需求。
