电工日常维修操作规程第一章绪论第一节概述电工是指专门从事电气设备安装、运行、维修和故障处理等工作的专业人员。
电工日常维修操作规程是为了保证电工在工作中的安全和高效性而制定的指导性文件，以规范电工的操作行为，提高维修工作的质量和效率。
本规程对电工的维修操作、安全措施、常见故障处理等进行了详细讲解。
第二节适用范围本规程适用于各类建筑物、设备和设施的电工日常维修工作，包括但不限于住宅、商业建筑、工厂、办公楼、道路照明设备、机械设备以及船舶等。
第二章电工日常维修操作要求第一节安全操作1. 电工在进行维修操作前，必须确保电源已经切断，并采取相应的安全措施，如使用绝缘手套、绝缘垫等。
2. 维修过程中，禁止与带电部件直接接触，必须通过绝缘工具进行操作。
3. 按照相关规定佩戴个人防护用品，如安全帽、防护眼镜、防护手套等。
4. 不得在电气设备处于运行状态下进行维修和检修工作。
5. 禁止将维修工作交给无资质的人员进行，必须经过专业培训和考核的电工才能进行相关维修操作。
第二节维修工具和设备1. 电工必须保持工具和设备的完好，并定期检查维护。
2. 使用电工工具和设备时，必须按照相关操作说明正确使用，不得擅自改动设备结构和参数。
3. 维修过程中，必须使用符合安全要求的工具和设备，如绝缘螺丝刀、电压表、万用表等。
4. 禁止使用带有缺陷和磨损的工具和设备。
第三节故障处理1. 电工在处理故障时，首先要对故障进行准确定位和分析。
2. 维修过程中，必须按照故障处理流程进行操作，不得随意更换零部件或调整参数。
3. 对于无法确定故障位置和处理方法的情况，必须停止维修工作，并报告给相关部门或上级主管。
4. 维修完成后，必须进行必要的测试和试运行，确保设备正常工作。
第四节安全防护1. 在维修电气设备时，必须按照相关规定设置警示标志，以提醒他人注意安全。
2. 禁止在有易燃、易爆等危险环境下进行维修工作。
3. 在高处维修时，必须使用安全带和其它安全设施，并由专人负责保持稳定。

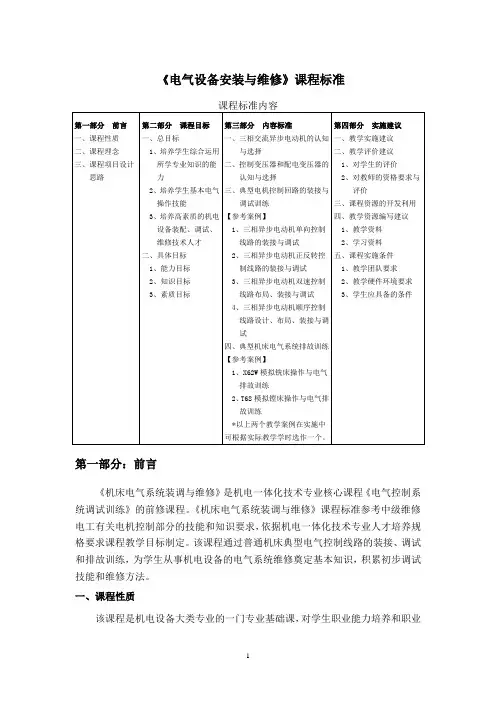

《电气设备安装与维修》课程标准第一部分：前言《机床电气系统装调与维修》是机电一体化技术专业核心课程《电气控制系统调试训练》的前修课程。
《机床电气系统装调与维修》课程标准参考中级维修电工有关电机控制部分的技能和知识要求，依据机电一体化技术专业人才培养规格要求课程教学目标制定。
该课程通过普通机床典型电气控制线路的装接、调试和排故训练，为学生从事机电设备的电气系统维修奠定基本知识，积累初步调试技能和维修方法。
一、课程性质该课程是机电设备大类专业的一门专业基础课，对学生职业能力培养和职业素质养成起主要支撑作用。
该课程以“机电装备制造行业海天人才培养标准”为基础，内容涵盖三相异步电动机和控制变压器基本理论的学习、典型电机控制电路的装接与调试、典型机床控制线路的故障排除训练等。
在课程实施中，通过5S管理知识的渗透，树立质量意识，养成良好的职业规范。
同时为后续的《电气控制系统的调试训练》的学习奠定良好基础。
二、课程理念（一）通过5S管理渗透教学活动，培养学生质量意识今天的高职学生是明天的企业员工。
以就业为导向，培养会干活的职业人是高职院校培养人才的重要目标，因此，素质养成训练应该成为高职院校各门专业课程建设的首要任务，应该渗透在理实一体化课程教学之中。
针对现代企业对职业人的行为要求，将安全用电的基本知识和企业化的5S 管理引进课程教学。
通过摆放电工工具和项目完成后电工工具整理的场景，让学生学会及时整理工作场地，养成物品及时归位、及时整顿装配元件的好习惯；通过考核学生操作中的环境，以及电器元件装配后设备的整理与清扫情况，让学生养成及时关注环境的良好职业习惯；通过电气安全教育与实际电器元件的装配，让学生能够把安全用电变成一种工作习惯。
（二）精心设计电气设备装配流程与排故操作步骤，培养学生规范操作意识为了让学生适应现代机电类的生产组织程序,在课程教学中应精心组织教学流程，督促学生严格遵守。
1、在进行典型电机控制电路的装接与调试时，应遵守以下9条：（1）按照安全用电条例实施项目操作，在项目实施的过程中按照5S规范整理现场，养成从事电气装配的基本职业素养。

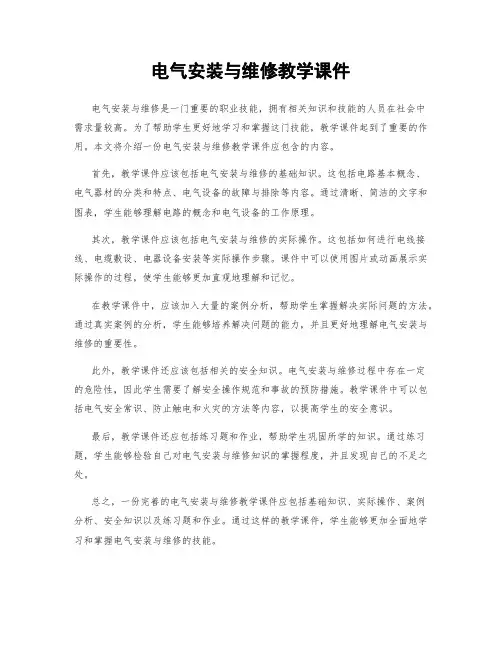

电气安装与维修教学课件
电气安装与维修是一门重要的职业技能，拥有相关知识和技能的人员在社会中
需求量较高。
为了帮助学生更好地学习和掌握这门技能，教学课件起到了重要的作用。
本文将介绍一份电气安装与维修教学课件应包含的内容。
首先，教学课件应该包括电气安装与维修的基础知识。
这包括电路基本概念、
电气器材的分类和特点、电气设备的故障与排除等内容。
通过清晰、简洁的文字和图表，学生能够理解电路的概念和电气设备的工作原理。
其次，教学课件应该包括电气安装与维修的实际操作。
这包括如何进行电线接线、电缆敷设、电器设备安装等实际操作步骤。
课件中可以使用图片或动画展示实际操作的过程，使学生能够更加直观地理解和记忆。
在教学课件中，应该加入大量的案例分析，帮助学生掌握解决实际问题的方法。
通过真实案例的分析，学生能够培养解决问题的能力，并且更好地理解电气安装与维修的重要性。
此外，教学课件还应该包括相关的安全知识。
电气安装与维修过程中存在一定
的危险性，因此学生需要了解安全操作规范和事故的预防措施。
教学课件中可以包括电气安全常识、防止触电和火灾的方法等内容，以提高学生的安全意识。
最后，教学课件还应包括练习题和作业，帮助学生巩固所学的知识。
通过练习题，学生能够检验自己对电气安装与维修知识的掌握程度，并且发现自己的不足之处。
总之，一份完善的电气安装与维修教学课件应包括基础知识、实际操作、案例
分析、安全知识以及练习题和作业。
通过这样的教学课件，学生能够更加全面地学习和掌握电气安装与维修的技能。
电气安装与维修-教案一、教学目标本课程旨在培养学生电气安装与维修技能，使他们能够独立进行常见的电气设备的安装和维修工作。
具体目标包括：- 了解电路基本原理和基本元件的使用；- 掌握电气设备的安装和调试方法；- 研究故障排除和维修的基本技巧；- 培养良好的安全意识和工作惯。
二、教学内容1. 电路基本原理- 电流、电压、电阻的概念与关系；- 并联电路和串联电路的特点和计算；- 电路中的功率和能量的转换。
2. 电气设备安装与调试- 了解不同类型电气设备的基本结构和工作原理；- 掌握安装电气设备的基本步骤；- 研究调试电气设备的基本方法。
3. 故障排除与维修- 常见电气设备故障排除和维修方法；- 使用常规工具和测试仪器进行故障排查；- 研究维修记录的编写和管理。
4. 安全和职业道德- 研究电气设备安全操作规程；- 培养对职业道德的认识和遵守。
三、教学方法- 课堂讲解：通过讲解电路基本原理和电气设备的安装、调试、故障排除等知识点。
- 实验实践：组织学生参与实际的电气设备安装、调试和故障排除练。
- 案例分析：以真实的故障案例为背景，让学生进行分析和解决问题。
- 小组讨论：促进学生之间的互动和合作，提高解决问题的能力。
四、教学评价- 平时成绩：包括课堂表现、实验报告等。
- 期中考试：考察学生对电路基本原理和电气设备安装维修等方面知识的理解和掌握程度。
- 期末考试：综合考察学生在课程研究中所掌握的知识和技能。
五、教材和参考资料- 主教材：《电气安装与维修教程》- 参考资料：《电气设备安装与维修实用手册》、相关电气设备制造厂商的安装和维修手册。
六、教学进度安排七、教学资源准备- 电路实验设备和器材；- 相关电气设备供应商的样本设备；- 实验报告模板和教学课件。
以上是本课程《电气安装与维修-教案》的内容安排，希望能够帮助到您。
如有任何其他问题或需要进一步的帮助，请随时告诉我。
《电气设备安装与维修》课程标准
逻辑清晰，表述准确
电气设备安装与维修课程标准
一、课程简介
电气设备安装与维修课程旨在培养掌握电气系统的安装、维修、检测和维护的能力，了解电气系统的设计和工程原理，掌握电气系统调试操作规程、安全操作规程和节能操作规程等，具备建设、运行电气系统的基本知识与技能。
二、培养目标
1、掌握电气系统安装、维修的基本技术能力；
2、掌握电气系统调试的基本操作规程；
3、了解电气系统维护及维修的一般技术；
4、能在电气系统维护及维修中提出合理的技术方案；
5、懂得电气系统的安装、维修、检测和维护的安全注意事项，具有较强的安全防护意识；
6、具有较强的现场安装、调试、检修及维护的能力。
三、培养要求
1、掌握电气系统安装、维修的基本知识，熟悉电气系统的各种设备及相关的现场操作；
2、掌握基本的电气安装工艺，能够严格按照电气安装说明书执行，保证安装质量；
3、熟悉电气系统调试的基本操作规程，掌握电气系统调试的步骤；
4、了解电气系统的维护和维修，能够正确定位故障，按照规定的维护保养及维修工作步骤进行；。
《电气设备安装与维修》课程标准一、课程背景与目的随着电气设备在社会生活和工业生产中的广泛应用，电气设备的安装与维修需求日益增加。
本课程旨在培养学生对电气设备进行安装与维修的基本知识与技能，使其具备相关的能力，能够胜任相关工作。
二、课程大纲本课程的内容包括以下几个方面：1.电气设备安装与调试1.1电气设备的安装要求与规范1.2电气设备的调试方法与技巧1.3电气设备的接线与接地要求1.4电气设备的运行与监控2.电气设备的维修与检修2.1电气设备的故障诊断与排除2.2电气设备的维护与保养2.3电气设备的检修与更换3.安全与监督3.1电气设备的安全操作要求与规范3.2事故预防与应急处理3.3电气设备的监督与评估三、教学方法与手段本课程采用理论教学与实践操作相结合的方式进行。
理论教学部分，通过讲授基础知识、相关理论和实践案例等内容，帮助学生掌握相关的理论知识。
实践操作部分，安排学生进行电气设备的实际安装与调试、维修与检修，培养学生动手实践的能力。
四、教材与学习资源本课程的教材是与电气设备安装和维修相关的专业书籍和资料。
教师可根据教学内容选择合适的教材和辅助教学资料，提供给学生参考和学习。
五、考核与评价本课程的考核与评价方式包括平时表现、实验报告、实际操作评估等。
通过对学生的学习成果进行评估，了解学生的学习情况和能力水平。
六、课程改进与发展本课程应与电气设备行业的发展和变化保持同步，积极更新教学内容和教学方法，提升学生的实际操作能力和解决问题的能力。
同时，应与相关企业和行业协会合作，完善实训基地和实习机会，为学生提供更好的实践机会。
在电气设备安装与维修这门课程中，学生将学习到相关的基础知识、操作技能，提高对电气设备实际操作的能力，为将来从事电气设备安装与维修工作做好充分的准备。
通过本课程的学习，学生将能够胜任电气设备安装与维修的基本工作任务。
第一章配电线路基础南方电网公司姚启伦目的和意义：通过配电系统的培训，让学员了解配电线路的组成，架空线路的杆塔、导线、金具以及拉线制作等，以对配电网有一个基本的认识。
第一节配电线路概况电能的生产来源于发电厂，发电厂对发出的电能通过升压变压器将电压由10KV升高到35-500KV，然后经电力线路输送到电力网，电力线路是供电系统中的重要组成部分，担负着输送电能和分配电能的重要任务。
电力系统见图1-1。
图1-1 电力系统结构图图1-1 电力系统示意图从输电网或地区发电厂接受电能，通过配电设施就地或逐级直接与用户相连并向用户分配电能的电力网络称为配电网，全部各级电压的配电网又称配电系统。
配电系统由变电站、高压配电线路、配电变压器、低压配电线路以及相应的控制保护设备组成。
根据电压等级的不同，可分为高压配电网（35kV—110Kv）、中压配电网（3、6、10、20kV）和低压配电网（380/220V）。
对各级电压的配电网统称为配电系统。
根据供电区域及地理特征的不同，可分为城市配电网及农村配电网。
根据配电线路的不同，又可分为架空配电网、电缆配电网及架空电缆混合配电网。
配电线路的配电设施主要包括配电线路、配电变压器、开闭所、小区变电室、环网柜、分支箱等。
本章所述的为中低压配电网。
一、架空配电网沿空中走廊架设，需要杆塔支持，每条线路的分段点设置单台开关（多为柱上）。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架；也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路（大分支线路），在分支线路中间可以直接“T”接又形成分支线路（小分支线路）。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
中压架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
电⽓⼀次设备和电⽓主接线讲义全电⽓⼀次设备及主接线第⼀章电⽓设备第1节概述发电⼚变电站的电⽓设备，根据其⽤途常分为⼀次设备和⼆次设备。
⼀次设备是指直接⽣产、输送和分配电能的设备，包括有⽣产变换电能的设备（如发电机、变压器），开关设备（如⾼、低压断路器、隔离开关、接触器等），限流限压设备（如避雷器、电抗器），接地装置，载流导体（如母线、电⼒电缆等）。
⼆次设备是对⼀次设备进⾏控制、测量、监视和保护的电⽓设备，包括测量表计（如电压表、电流表、功率表），继电保护及⾃动装置（如各种继电器、端⼦排），直流设备（如直流发电机、蓄电池）。
下⾯主要针对部分⼀次设备的作⽤和⼯作原理进⾏介绍。
第2节母线在发电⼚变电站中，将发电机、变压器和各种电器连接的导线称为母线。
母线是电⽓主接线和各级电压配电装置中的重要环节。
它的作⽤是汇集和分配电能。
母线按所使⽤的材料可分为铜母线、铝母线和钢母线。
铜母线：具有电阻率低、机械强度⾼、抗腐蚀性强等特点，是很好的导电材料。
但铜的储量少，属贵重⾦属，⼀般在含有腐蚀性⽓体的场合采⽤。
铝母线：电阻率⽐铜⾼，但储量丰富，⽐重⼩，加⼯⽅便，价格便宜，通常情况下采⽤铝母线。
钢母线：机械强度⾼，价格便宜，但钢的电阻率是铜的7倍，⽤于交流时会有很强的集肤效应，所以仅⽤于⾼压⼩容量回路（如电压互感器）。
母线按其截⾯形状可分为矩形母线、管形母线和槽形母线。
矩形母线：具有集肤效应系数⼩、散热条件好、安装简单、连接⽅便等优点，在35kV 及以下的户配电装置中多采⽤矩形母线。
管形母线：是空芯导体，集肤效应系数⼩，且电晕放电电压⾼。
在35kV以上的户外配电装置中⼴泛采⽤。
槽形母线：电流分布⽐较均匀，与同截⾯的矩形母线相⽐，具有集肤效应系数⼩、冷却条件好、⾦属材料的利⽤率⾼、机械强度⾼等优点。
当母线的⼯作电流很⼤，每相需要三条以上的矩形母线才能满⾜要求时，⼀般采⽤槽形母线。
第3节⾼压断路器⾼压断路器是电⼒系统最重要的控制和保护设备，是开关电器中最完善的⼀种设备，它的基本功能如下：1、关合状态下为良导体2、开断状态下具有良好绝缘3、能开断额定开断电流以下的电流4、关合短路电流5、⾼的运⾏可靠性3.1 ⾼压断路器的类型⾼压断路器按安装地点分可分为户型和户外型两种；按灭弧介质及灭弧原理可分为SF6断路器、真空断路器、油断路器（⼜分为多油、少油断路器）、空⽓断路器等。
