曝光机操作说明书

将机台所有安全门关闭并将安全钥匙开关由“I”置于“O”位置， 点 击 按钮，机器开始初始化，等待初始化完成后会依提示进入 手动模式，此时按控制面板上的手动模式按钮 ，屏幕接着会 显示一个通过的提示信息，然后机器初始化完成。依机台操作提 示，在初始化机台完成后，将机台置于手动模式下。 4.点灯： 在手动状态模式下，操作界面中选择开启灯管冷却并点灯，并确 认灯已点亮 ，等待约10分钟后，灯管状态指示灯显示正常 。 5.生产参数的设定 更换料号前单击“生产参数设定”会显示如下图所示页面

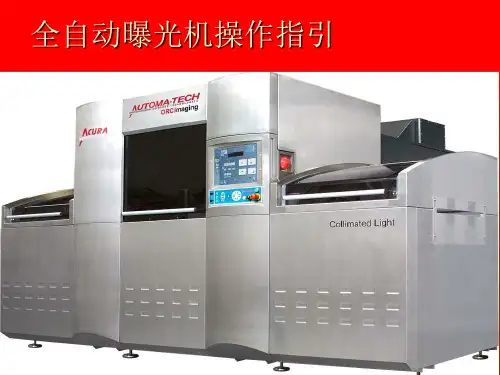

全自动曝光机操作指引
Ⅰ、常规界面介绍
A、整体布局介绍
B、控制面板介绍
C、HMI触控屏的介绍
1、主屏介绍
2、上半部分介绍
Ⅱ、作业步骤方框图
.
Ⅲ、开启机器、生产

1.开机前请检查: a.机台外观完好，无异物置于机台内。 b.冰水进、出水压差大于1.0bar。 c.压缩空气压力大于6.0bar。 2.开启水、电、气： 打开冰水阀门 打开气阀 当一切准备就绪后，开启机器总电源。(将电源开关转至ON位置) 3.机台初始化 电源开启后，电脑会自动启动并进入到HMI。检查确认紧急停止按钮没有被 按下，如被按下，请向外拉出。按下操作面板上的电源开关，点击屏幕左侧 的按钮后，左侧显示会切换为图（1）所示状态。
Ⅳ、关机


当生产完成后，如需关机，请先关闭上、下灯 源（操作面板上点击关灯按钮），待冷却到灯 管状态显示为 时，才可以关闭机台的总电源。 （注：必须等待10分钟灯管冷却后方可进行关 机） 在操作面板上点击卸载底片按钮，取出曝光台 面上的底片以及导气条。 退出程式，关闭电脑电源。 按下机台紧急停止按钮，并关闭总电源（将总 电源开关转至off位置）,然后关闭冰水、压缩 空气阀门。

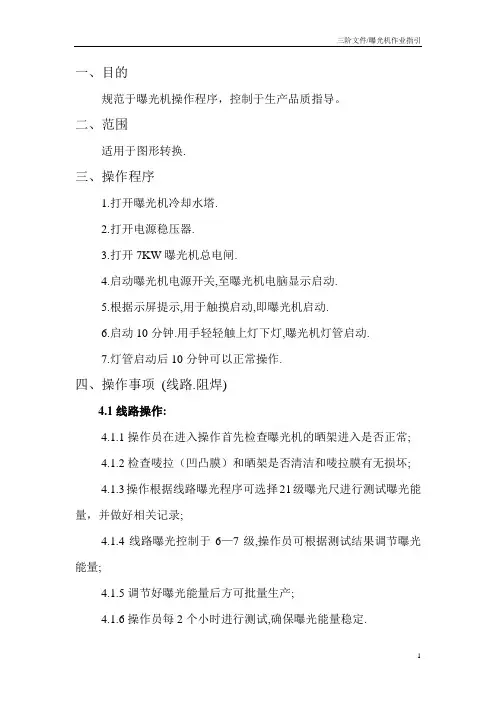

一、目的规范于曝光机操作程序，控制于生产品质指导。

二、范围适用于图形转换.三、操作程序1.打开曝光机冷却水塔.2.打开电源稳压器.3.打开7KW曝光机总电闸.4.启动曝光机电源开关,至曝光机电脑显示启动.5.根据示屏提示,用于触摸启动,即曝光机启动.6.启动10分钟.用手轻轻触上灯下灯,曝光机灯管启动.7.灯管启动后10分钟可以正常操作.四、操作事项(线路.阻焊)4.1线路操作:4.1.1操作员在进入操作首先检查曝光机的晒架进入是否正常;4.1.2检查唛拉（凹凸膜）和晒架是否清洁和唛拉膜有无损坏;4.1.3操作根据线路曝光程序可选择21级曝光尺进行测试曝光能量，并做好相关记录;4.1.4线路曝光控制于6—7级,操作员可根据测试结果调节曝光能量;4.1.5调节好曝光能量后方可批量生产;4.1.6操作员每2个小时进行测试,确保曝光能量稳定.4.1.7操作员每2个小时进行清洁唛拉膜(凹凸膜)和晒架4.1.8在操作时操作员要看抽气真空达到85兆拍以上才能够均匀试擦后进入曝光.4.2、阻焊操作4.2.1操作员首先检查曝光机的晒架和开关是否正常;4.2.2检查唛拉膜(平膜)和晒架是否清洁和唛拉膜有无损坏;4.2.3操作根据阻焊曝光程序可选择21级曝光尺进测曝光能量.4.2.4阻焊曝光控制于9—11级,操作员可根据测试结果调节能量，并做好相关记录;4.2.5调节好曝光能量后方可批量生产.4.2.6操作员每2小时进行测试,确保曝光能量稳定.4.2.7操作员每2小时进行清洁唛拉膜(平膜)和晒架.4.2.8在操作时操作员要看抽气真空压达到70兆拍以上才能够均匀试擦后进行曝光.五、关机5.1操作完毕进行机器关闭的各步骤;5.2首先把显示屏触摸至屏幕显示,然后用于轻轻点触上灯下灯开关,即曝光机灯管关闭;5.3灯管关闭10分钟,灯管冷却后即可点触屏幕上的停止，即曝光机停止远转;5.4点触停止5分钟后可关闭曝光机的绿色电源开关;5.5然后把曝光机的总闸打下即关闭总电闸5.6关闭曝光机的稳压器电源;5.7关闭冷却水的电源开关.六、保养6.1进行清洁曝光机时把所有电源全部关闭;6.2每天进行对曝光机清洁和稳压器清洁;6.3上下班时进行晒架,唛拉膜及晒架周围进行清洁;6.4每月更换PI冷却水一次.6.5每三个月更换一次离子灌6.6每月对曝光机空调作保养;6.7每月进行曝光机灯套清洗一次6.8曝光机使用受命为800—1000小时,更换灯管;6.9每月清洁曝光机冷却塔一次.6.10每月进行曝光机晒架电机保养.6.11每月进行对曝光机作大保养一次.七、注意事项7.1每天开机操作前检查曝光机各电源是否正常;7.2启动曝光机时,屏幕显示是否正常;7.3严格按照各项指示操作;7.4操作当中须小心谨慎,以免损坏各部件;7.5注意检查PI冷却水水位;7.6注意曝光台面温度异常;7.7操作时注意真空是否能够达到指定数据;7.8清洁曝光机唛拉和晒架时要用菲林水或酒精和无尘纸，不得用其它物品代替。

曝光机作业指导书（一）引言概述：曝光机是在印刷行业中使用的一种重要设备，用于制作印刷版。

正确使用曝光机可以提高制版效率，保证印刷质量。

本文档将从准备工作、操作流程、操作注意事项、维护保养和常见问题解答五个方面，详细介绍曝光机的操作指导。

正文内容：1. 准备工作：1.1 检查曝光机设备的各项功能是否正常。

1.2 清洁工作台面和曝光机的滤网。

1.3 安装并调整合适的曝光网板。

1.4 校准曝光机的曝光时间和强度。

2. 操作流程：2.1 打开曝光机电源并预热设备。

2.2 将准备好的印刷版放置在曝光网板上。

2.3 调整曝光时间和强度。

2.4 关闭曝光机，并取出已曝光的印刷版。

2.5 检查曝光效果，如有问题及时调整。

3. 操作注意事项：3.1 确保工作区域干净整洁，避免灰尘和杂物对曝光品质的影响。

3.2 注意保护自己的安全，如佩戴手套、护目镜等防护装备。

3.3 遵守操作流程，不得随意更改曝光时间和强度。

3.4 按照规定清洗和更换曝光机的滤网和紫外线灯管。

3.5 在操作完成后，关闭曝光机电源并进行设备维护。

4. 维护保养：4.1 定期清洁曝光机的滤网和光源，保持设备的正常工作状态。

4.2 检查曝光机的电路和传动系统，如有异常及时修复或更换。

4.3 在长期不使用曝光机时，封存设备并进行防尘措施。

4.4 做好曝光机的日常维护记录，便于追踪设备使用情况。

5. 常见问题解答：5.1 曝光时间过长导致印刷版过曝的解决方法。

5.2 曝光时间过短导致印刷版曝光不足的解决方法。

5.3 曝光机出现故障无法启动的解决方法。

5.4 曝光网板发生损坏该如何处理。

5.5 曝光机产生的紫外线辐射对人体的影响和防护方法。

总结：本文档详细介绍了曝光机的操作指导，包括准备工作、操作流程、操作注意事项、维护保养和常见问题解答等五个方面。

通过正确使用曝光机，我们能够提高制版效率，保证印刷质量，从而提高工作效率和客户满意度。

在操作过程中，务必注意安全，并进行定期的维护保养，以确保曝光机的长期稳定运行。

2.3.2曝光完毕的板撕掉菲林并将板及菲林分别放好。
2.4关机
与开机时顺序相反。
3、作业标准
3.1曝光完的板必须静放8-10分钟后方可送入显影机冲板，避免冲板过度。
3.2室内灯光为黄色灯，室温为23℃±4℃，相对湿度50%-60%。
3.3抽真空达不到标准不能曝光。
4、注意事项
4.1经常检查曝光机有无垃圾。
4.2撕菲林轻拿轻放。
4.3按规定范围工作。
4.4每曝100-200板清洁一次胶片和玻璃平台，生产过程中经常检查有无垃圾，若有立即除掉再放板。
4.5将抽真空正常的玻璃盘推进曝光机内之前，应使用布碎团加擦曝光胶膜。
5、异常问题
5.1幼线：查曝光机抽真空有无达到要求，曝光能量是否超出控制范围。
5.2抽不成真空：立即报告主管并通知维修组检查。

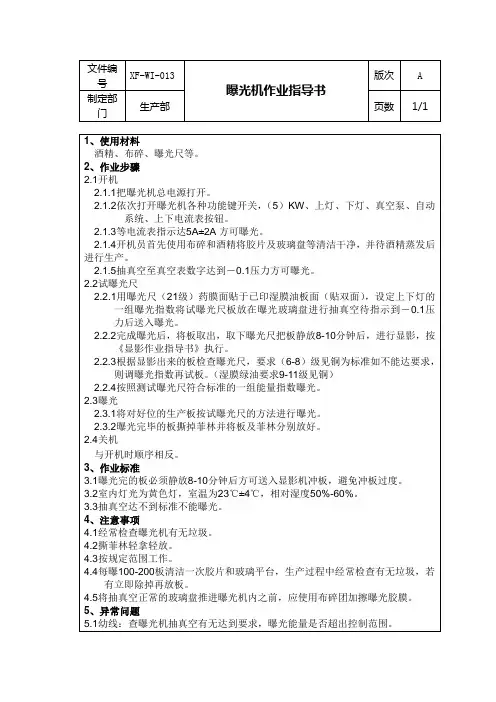

文件编号
XF-WI-013
曝光机作业指导书
版次
A
制定部门
生产部
页数
1/1
1、使用材料
酒精、布碎、曝光尺等。
2、作业步骤
2.1开机
2.1.1把曝光机总电源打开。
2.1.2依次打开曝光机各种功能键开关，（5）KW、上灯、下灯、真空泵、自动系统、上下电流表按钮。
2.1.3等电流表指示达5A±2A方可曝光。
2.1.4开机员首先使用布碎和酒精将胶片及玻璃盘等清洁干净，并待酒精蒸发后进行生产。
2.1.5抽真空至真空表数字达到－0.1压力方可曝光。
2.2试曝光尺
2.2.1用曝光尺（21级）药膜面贴于已印湿膜油板面（贴双面），设定上下灯的一组曝光指数将试曝光尺板放在曝光玻璃盘进行抽真空待指示到－0.1压力后送入曝光。
2.2.2完成曝光后，将板取出，取下曝光尺把板静放8-10分钟后，进行显影，按《显影作业指导书》执行。
