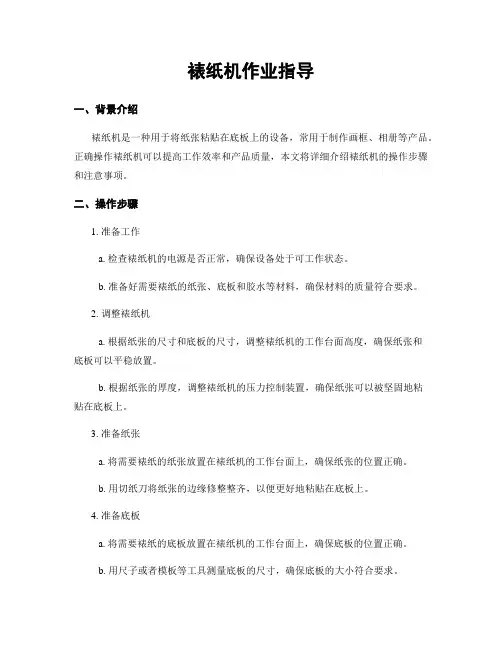

裱纸机作业指导一、背景介绍裱纸机是一种用于将纸张粘贴在底板上的设备，常用于制作画框、相册等产品。
正确操作裱纸机可以提高工作效率和产品质量，本文将详细介绍裱纸机的操作步骤和注意事项。
二、操作步骤1. 准备工作a. 检查裱纸机的电源是否正常，确保设备处于可工作状态。
b. 准备好需要裱纸的纸张、底板和胶水等材料，确保材料的质量符合要求。
2. 调整裱纸机a. 根据纸张的尺寸和底板的尺寸，调整裱纸机的工作台面高度，确保纸张和底板可以平稳放置。
b. 根据纸张的厚度，调整裱纸机的压力控制装置，确保纸张可以被坚固地粘贴在底板上。
3. 准备纸张a. 将需要裱纸的纸张放置在裱纸机的工作台面上，确保纸张的位置正确。
b. 用切纸刀将纸张的边缘修整整齐，以便更好地粘贴在底板上。
4. 准备底板a. 将需要裱纸的底板放置在裱纸机的工作台面上，确保底板的位置正确。
b. 用尺子或者模板等工具测量底板的尺寸，确保底板的大小符合要求。
5. 进行裱纸操作a. 将胶水均匀地涂抹在底板的表面上，确保胶水的厚度适中。
b. 将纸张从一端开始轻轻放置在底板上，确保纸张与胶水充分接触。
c. 用刮板或者刮刀等工具轻轻地将纸张从中间向两侧压平，确保纸张的平整度。
d. 检查裱纸后的纸张是否有气泡或者皱纹，如有需要及时修正。
6. 完成裱纸a. 等待胶水干燥，时间根据胶水的性质和环境温度而定。
b. 检查裱纸后的纸张和底板是否坚固粘合，如有需要可以进行二次压平或者修正。
c. 清理裱纸机的工作台面和刮板等工具，确保设备的清洁和正常运行。
三、注意事项1. 安全操作：在操作裱纸机时，应注意保持手部干燥，避免触摸电源和裱纸机的运动部件，以免发生意外伤害。
2. 材料选择：选择质量好、适合裱纸的纸张、底板和胶水，以确保裱纸的质量和持久性。
3. 设备维护：定期检查裱纸机的电源线、传动装置等部件，保持设备的良好状态，延长使用寿命。
4. 温度控制：裱纸时应注意环境温度，过高或者过低的温度都会影响胶水的粘合效果，导致裱纸质量下降。

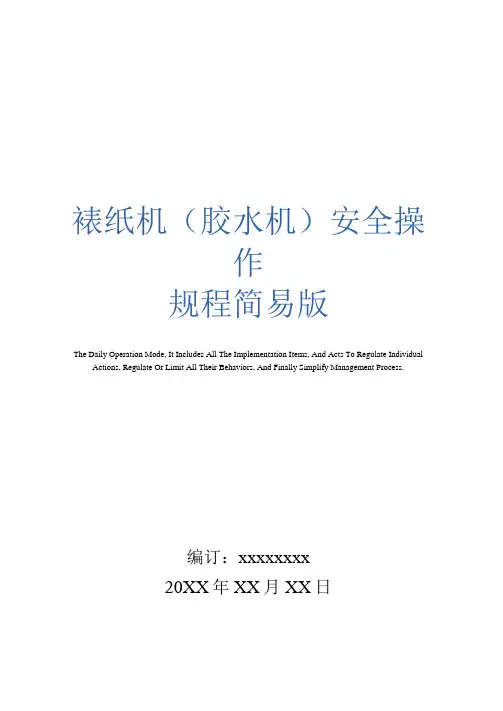

裱纸机（胶水机）安全操作规程简易版The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process.编订：xxxxxxxx20XX年XX月XX日裱纸机（胶水机）安全操作规程简易版成后可以直接编辑，请根据自己的需求进行套用。
操作规程1、开机前，按照润滑图的要，给需要润滑的部位加入适量的润滑剂。
2、认真检查各紧固件，如螺钉，把手等零件是否有松动或脱落现象。
3、各辗筒，皮带之间是否有尖硬等杂物。
4、各操作手柄，开关按钮，调节装置，安全装置是否处于正常停机位置。
5、开机试转几分钟，检查机器各运动部分是否有异声等现象，检查各急停，控制按钮是否灵敏有效。
裱纸机的维护保养1、润滑部位(1)每周给1、3、5、7的轴承注入适量油脂；每周给2、6注入适量机械油。
(2)维护保养者每月给4、8减速机注入适量齿轮油，每半年换油一次。
(3)压纸部和送纸部电机每半年换一次高速油脂。
2、风头的保养与润滑(1)每半年打开风头盖，两孔加油一次。
(2)第二吸嘴上方直线导轨轴承，每周加—次润滑油。
(3)清楚吸嘴风管中的赃物。
(4)清理所有风头气阀。
3、吸嘴的保养与润滑(1)保持吸嘴上下活动自如，保持吸嘴内部清洁。
4、辗筒处理操作中应随时保持所有戒筒表面干净，避免固态物体附在上面，且应注意操作中胶辐因受到化学溶剂突然膨胀，慎防胶棍受挤压过久而外爆裂，当操作完毕后，下班前必须将涂布刚滚及计量胶辗一并退压，防止胶根受长久挤压而产生弹性疲乏，确保胶戒寿命。
5、经常检查皮带的松紧程度和磨损程度6、真空泵的滤清器每月清洁一次。
该位置可填写公司名或者个人品牌名Company name or personal brand name can be filled in this position。
裱纸机作业指导引言概述：裱纸机是一种用于将纸张裱贴在硬纸板或其他材料上的机器。
它在印刷、包装和艺术设计等领域中得到广泛应用。
本文将详细介绍裱纸机的作业指导，包括机器的准备工作、操作步骤、常见问题及解决方法等。
一、机器准备工作：1.1 清洁机器表面：在开始操作裱纸机之前，首先要确保机器表面干净无尘。
使用柔软的布或刷子清洁机器表面，以确保纸张在裱贴过程中不会受到污染或损坏。
1.2 检查刀片和辊筒：刀片和辊筒是裱纸机的核心部件，需要定期检查和维护。
确保刀片锋利，辊筒表面平整，无划痕或磨损。
如有需要，及时更换刀片或修复辊筒，以保证裱纸质量。
1.3 调整机器参数：根据纸张的尺寸和要求，调整裱纸机的参数。
包括纸张的长度、宽度、厚度等。
确保机器设置正确，以避免裱纸过程中出现问题。
二、操作步骤：2.1 准备纸张和背板：根据需要，选择合适的纸张和背板。
确保纸张和背板的尺寸与机器参数相匹配，并保持干燥和平整。
2.2 调整裱纸机参数：根据纸张和背板的尺寸，调整裱纸机的参数。
包括调整裱纸速度、温度、压力等。
确保机器设置正确，以获得最佳的裱纸效果。
2.3 开始裱纸操作：将纸张放置在裱纸机的进料口，并确保纸张与背板对齐。
启动机器，让纸张通过裱纸机的辊筒和刀片，完成裱贴过程。
注意观察裱纸过程中是否有异常情况，如有需要，及时停机检查。
三、常见问题及解决方法：3.1 纸张起皱：如果裱纸过程中纸张起皱，可能是由于裱纸速度过快或温度过高导致的。
可以尝试降低裱纸速度或调整温度，以解决问题。
3.2 背板不牢固：如果裱纸后发现背板与纸张粘合不牢固，可能是由于背板质量不好或胶水使用不当。
可以更换质量更好的背板或调整胶水的使用量，以提高粘合效果。
3.3 刀口不平整：如果裱纸后发现刀口不平整，可能是由于刀片磨损或调整不当导致的。
可以更换新的刀片或重新调整刀片位置，以获得更好的裱纸效果。
四、安全注意事项：4.1 穿戴防护装备：在操作裱纸机时，应穿戴适当的防护装备，如手套、护目镜等。
裱纸机作业指导标题：裱纸机作业指导引言概述：裱纸机是印刷行业中常用的设备，用于将印刷品裱在纸板或其他材料上，以增强其质感和保护性。
正确操作裱纸机对于提高印刷品的质量和效率至关重要。
本文将详细介绍裱纸机的操作指导，帮助操作人员正确使用设备，提高工作效率。
一、准备工作1.1 确认裱纸机的型号和规格，了解其基本操作原理和功能。
1.2 检查设备的工作状态，确保各部件完好无损。
1.3 准备好所需的裱纸材料和辅助工具，如纸板、胶水、刀具等。
二、操作步骤2.1 打开裱纸机的电源，按照设备说明书调整机器参数。
2.2 将待裱纸品放置在裱纸机的工作台上，调整位置和方向。
2.3 启动裱纸机，按照设备说明书操作，进行裱纸作业。
三、注意事项3.1 注意安全，避免手部接触裱纸机的运转部件。
3.2 注意操作规范，按照设备说明书操作，避免误操作造成设备损坏。
3.3 注意维护保养，定期清洁和润滑裱纸机的各部件，延长设备使用寿命。
四、故障排除4.1 若裱纸机出现故障，应立即停机并进行检查。
4.2 根据故障现象和设备说明书，找出故障原因并进行修复。
4.3 若无法解决故障，应及时联系设备厂家或维修人员进行处理。
五、操作技巧5.1 熟练掌握裱纸机的操作技巧，提高作业效率。
5.2 注意观察裱纸效果，及时调整机器参数，保证印刷品的质量。
5.3 定期参加相关培训和学习，不断提升自己的操作技能和知识水平。
结论：正确操作裱纸机是保证印刷品质量和生产效率的重要环节，操作人员应严格按照操作指导进行操作，注意安全和维护保养，不断提升操作技巧和知识水平，以提高工作效率和质量。
希望本文的裱纸机作业指导能够帮助操作人员更好地使用设备，提升工作水平。
裱纸机作业指导引言概述：裱纸机是一种用于裱纸、覆膜或者烫金等工艺的机器设备，广泛应用于印刷包装、书籍装订等行业。
正确操作裱纸机对于提高生产效率、保证产品质量至关重要。
本文将详细介绍裱纸机的作业指导，匡助操作人员正确操作裱纸机。
一、设备准备1.1 清洁设备：在操作裱纸机之前，首先要确保设备表面干净整洁，清除杂物和灰尘，以免影响机器正常运转。
1.2 检查设备：检查裱纸机的各个部件是否正常，包括传动系统、加热系统、控制系统等，确保无损坏或者松动现象。
1.3 加注材料：根据作业需求，加注适量的裱纸胶水或者覆膜材料，确保操作过程中不会中断。
二、操作步骤2.1 打开电源：将裱纸机连接电源，并按照操作手册上的步骤打开电源开关，等待设备预热。
2.2 调整参数：根据裱纸的尺寸和要求，调整裱纸机的参数，包括速度、温度、压力等，确保裱纸效果符合要求。
2.3 放置材料：将待裱纸的材料放置在裱纸机的工作台上，并根据需要调整位置，使其与裱纸机的辊子对齐。
三、操作技巧3.1 注意安全：操作裱纸机时，要注意安全防护措施，避免手部接触到裱纸机的运转部件，以免造成伤害。
3.2 熟练操作：熟练掌握裱纸机的操作技巧，包括调整参数、更换材料、清洁维护等，提高操作效率和产品质量。
3.3 及时处理故障：如果裱纸机浮现故障或者异常情况，及时停机检查并处理，避免影响生产进度和产品质量。
四、清洁维护4.1 定期清洁：定期清洁裱纸机的各个部件，包括辊子、加热板、传动系统等，保持设备干净，延长使用寿命。
4.2 润滑保养：定期给裱纸机的轴承、传动链条等部件加注润滑油，减少磨损，保持机器运转顺畅。
4.3 注意维护：定期检查裱纸机的各个部件是否正常，发现问题及时维修或者更换，确保设备稳定运行。
五、安全注意事项5.1 穿戴防护装备：操作裱纸机时，要穿戴合适的防护装备，如手套、护目镜等，保护自身安全。
5.2 遵守操作规程：严格遵守裱纸机的操作规程和注意事项，不擅自更改参数或者操作方式，以免造成设备损坏或者安全事故。
裱纸机作业指导引言概述：裱纸机是一种用于将纸张裱贴在底板上的机器设备，广泛应用于印刷、包装等行业。
正确操作裱纸机可以提高工作效率，保证产品质量。
本文将详细介绍裱纸机的作业指导，匡助操作人员正确、高效地使用裱纸机。
一、裱纸机的基本结构1.1 裱纸机的主要部件：裱纸机主要由进纸部、裱纸部、压纸部、出纸部、控制系统等部件组成。
1.2 进纸部的功能：进纸部主要用于将纸张送入裱纸机，确保纸张的连续供给。
1.3 裱纸部的作用：裱纸部负责将纸张与底板粘合在一起，确保粘合坚固。
二、裱纸机的操作流程2.1 准备工作：操作人员应检查裱纸机各部件是否正常，确认纸张规格与底板匹配。
2.2 调整参数：根据纸张和底板的规格，调整裱纸机的速度、温度等参数。
2.3 开始操作：将纸张送入裱纸机，确保裱贴过程中纸张平整、不起泡。
三、裱纸机的常见问题及解决方法3.1 纸张卡纸：检查进纸部是否有异物阻塞，调整进纸部的张力。
3.2 裱贴不坚固：检查裱纸部的温度是否适宜，增加压纸部的压力。
3.3 纸张起泡：调整裱纸机的速度，确保纸张在裱贴过程中平整。
四、裱纸机的维护保养4.1 定期清洁：定期清理裱纸机内部的灰尘和杂物，保持机器清洁。
4.2 润滑保养：定期给裱纸机的传动部件加注润滑油，确保机器运转顺畅。
4.3 检查维修：定期检查裱纸机的各部件是否磨损，及时更换损坏的部件。
五、裱纸机的安全注意事项5.1 防止触电：操作人员在清洁和维护裱纸机时，应先断开电源。
5.2 防止卡纸：操作人员在操作裱纸机时，应注意纸张的张力，避免纸张卡纸。
5.3 穿戴防护：操作人员在操作裱纸机时，应穿戴好防护用具，确保人身安全。
结语：裱纸机作业指导是保证裱纸机正常运转和产品质量的重要保障。
操作人员应严格按照操作流程进行操作，及时发现并解决问题，做好裱纸机的维护保养和安全防护工作，以确保裱纸机的长期稳定运行。
希翼本文能够匡助操作人员更好地掌握裱纸机的作业技巧，提高工作效率。
裱纸机作业指导一、引言裱纸机是一种专业的设备，用于将纸张贴合在其他材料上，以增加其强度和美观性。
本文将详细介绍裱纸机的操作步骤和注意事项，以确保使用者能够正确、安全地操作裱纸机。
二、操作步骤1. 准备工作在开始操作裱纸机之前，需要进行以下准备工作：- 检查裱纸机的工作状态，确保其处于正常工作状态。
- 准备好所需的纸张和要贴合的材料。
- 确保操作区域干净整洁，没有杂物和障碍物。
2. 打开裱纸机- 按下电源开关，等待裱纸机启动。
- 检查裱纸机的温度和压力设置，根据需要进行调整。
3. 裱纸准备- 将要贴合的材料放置在裱纸机的工作台上。
- 将纸张放置在材料的上方，确保纸张与材料的边缘对齐。
4. 贴合纸张- 将纸张从上方放置在材料上，确保纸张平整，没有皱褶或者气泡。
- 缓慢地将纸张从上到下滑动，使其与材料彻底贴合。
- 确保纸张贴合均匀，没有任何空隙或者错位。
5. 检查贴合效果- 检查贴合后的纸张和材料是否彻底贴合，没有任何松动或者起皱。
- 检查贴合的边缘是否平整，没有任何裂缝或者破损。
- 如有需要，可以使用刮刀或者其他工具进行调整和修复。
6. 关闭裱纸机- 在完成贴合操作后，将裱纸机的温度和压力调整为最低档位。
- 关闭电源开关，待裱纸机彻底住手运行后，方可离开操作区域。
三、注意事项1. 安全操作- 在操作裱纸机时，务必戴上手套和护目镜，以保护自己的安全。
- 避免将手指或者其他身体部位挨近裱纸机的工作部件，以免发生意外伤害。
2. 温度和压力控制- 根据纸张和材料的特性，调整裱纸机的温度和压力，以确保贴合效果最佳。
- 避免将温度和压力设置过高，以免损坏纸张和材料。
3. 纸张和材料选择- 选择适合贴合的纸张和材料，确保它们具有良好的质量和兼容性。
- 避免使用过厚或者过薄的纸张，以免影响贴合效果。
4. 贴合速度控制- 在贴合纸张时，要保持稳定的速度，避免过快或者过慢，以免影响贴合质量。
5. 定期维护- 定期清洁裱纸机的工作部件，以确保其正常运行。

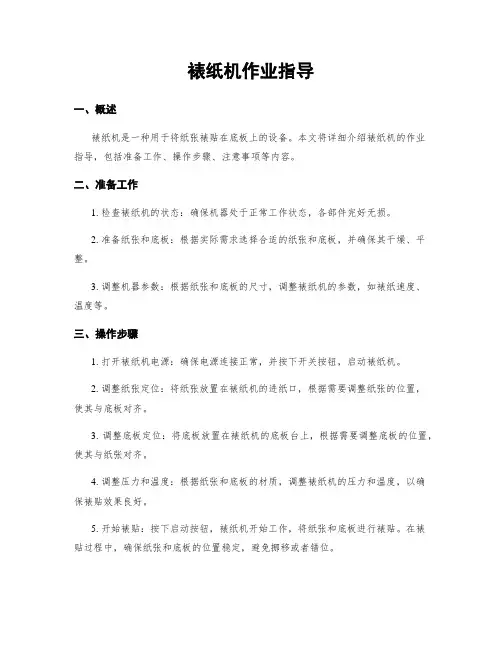

裱纸机作业指导一、概述裱纸机是一种用于将纸张裱贴在底板上的设备。
本文将详细介绍裱纸机的作业指导，包括准备工作、操作步骤、注意事项等内容。
二、准备工作1. 检查裱纸机的状态：确保机器处于正常工作状态，各部件完好无损。
2. 准备纸张和底板：根据实际需求选择合适的纸张和底板，并确保其干燥、平整。
3. 调整机器参数：根据纸张和底板的尺寸，调整裱纸机的参数，如裱纸速度、温度等。
三、操作步骤1. 打开裱纸机电源：确保电源连接正常，并按下开关按钮，启动裱纸机。
2. 调整纸张定位：将纸张放置在裱纸机的进纸口，根据需要调整纸张的位置，使其与底板对齐。
3. 调整底板定位：将底板放置在裱纸机的底板台上，根据需要调整底板的位置，使其与纸张对齐。
4. 调整压力和温度：根据纸张和底板的材质，调整裱纸机的压力和温度，以确保裱贴效果良好。
5. 开始裱贴：按下启动按钮，裱纸机开始工作，将纸张和底板进行裱贴。
在裱贴过程中，确保纸张和底板的位置稳定，避免挪移或者错位。
6. 完成裱贴：裱纸机完成裱贴后，将裱好的纸张和底板取出，并进行检查，确保裱贴质量符合要求。
7. 关闭裱纸机：在使用完毕后，按下住手按钮，关闭裱纸机的电源。
四、注意事项1. 安全操作：在操作裱纸机时，确保手部和衣物远离机器运动部件，以免发生意外伤害。
2. 规范操作：按照裱纸机的操作说明进行操作，不得随意更改机器参数或者强行操作。
3. 维护保养：定期清洁裱纸机的各部件，保持机器的正常运行状态。
4. 纸张选择：选择适合裱贴的纸张，避免选择过厚或者过薄的纸张，以免影响裱贴效果。
5. 底板选择：选择平整、无破损的底板，以确保裱贴的质量。
6. 参数调整：根据纸张和底板的材质和尺寸，合理调整裱纸机的参数，以获得最佳的裱贴效果。
7. 质量检查：在裱贴完成后，及时检查裱贴质量，如发现问题，及时调整机器参数或者更换材料。
以上是裱纸机的作业指导，希翼对您有所匡助。
如有任何疑问或者需要进一步的指导，请随时联系我们。
AUTOMATIC LAMINATOR MACHINE目录第一章一．前言1．说明及特性2．操作结构设计3．贴合适用纸类二．各部名称或称呼三．各型号机械规格四．贴合机周边位置配置第二章一．飞达部二．印刷纸输送部三．浪纸输送部四．主机部五．加压输送部六．电器控制部第三章一．操作说明二．故障排除三．设备保养第一章一、前言l、说明及特性：◎机型为全自动型，减低人员之负荷。
◎专用於印刷卡纸与瓦楞纸之精密贴合。
◎高速的生产效率。
◎纸张变换的快速调整。
◎多种纸款的操作模式变化。
◎强力结构，经久耐用。
2、操作结构设计：◎上纸与下纸采用一对一自动出纸贴合方式。
◎纸张以链条推爪前送定位。
◎轮轴系统全部以强力时规皮带为基础传动，以求达到正确无误同步精度。
◎采用自动补充胶水控制，防止糊轮胶水流失或不足的困扰。
◎采用自动检测开关检测纸张输送，以防止纸张浪费。
◎上糊部底盘加装水槽，以便清洗及保持地面清洁。
◎使用高精度网纹糊轮，以适合各种类型之纸张涂布。
◎下纸采用吸风皮带传送底纸功能。
◎危险区域使用安全护罩及危险标志，确保操作安全性。
◎主机、输送压床部电机采用变频器控制，性能稳定、节能高效、调d4方便。
3、贴合适用纸类：◎上飞达可输送印刷卡纸与贴合完成之三层纸板。
◎浪纸台吸风皮带可传送A、B、C、E、F浪瓦楞纸板，双层瓦楞纸及平卡纸币250g/㎡以上单位之纸张。
◎可技巧性的操作使用底（左右向）单边涂布胶水。
二、各部名称或称呼（见图）l、F区：飞达座。
2、C区：印刷纸输送部。
3、A区：瓦楞纸输送部。
4、B区：主机部（含上下纸对其及上糊部分）。
5、P区：纸张压合输送机。
三、以下为各型号机械规格浙江戴氏印刷机械有限公司裱纸机机械规格本公司有权修改机器之规格，恕不另行通知。
四．贴合机周边位置配置图：（见下图）第二章一．飞达座功能：放置印刷纸於机台内，堆叠整齐后用於自动升高补纸方式再用飞达头吸附纸张传送出去。
适用纸张：1、250gsm-800gsm.2、三层平板（或贴合过后2+1纸板）。
尺寸：参照机型大小规范。
(2-1-00A图)叙述说明：2-1-01 真空帮浦：提供印刷纸吸风及吹风之动力来源。
a．吸风调整方法：用手扭转调节器，向“十”方向为加大吸风（注：指针不自＆超过红色警戒线），向“一”方向为减小吸风（注：不能调致为0）．b．吹风调整方法同吸风相同．2-1-02 升降马达：提供印刷纸上升及下降动力。
2-1-03升降用蜗轮及蜗杆。
左件为左旋，右件为右旋，结构紧凑，传动稳定。
2-1-04 印刷纸出纸夹纸轮座。
可藉由上面螺帽来调整压力。
2-1-05 托纸架之上限极限开关。
2-1-06A件挡纸片，控制凸轮。
B件飞达真空泵浦启动凸轮A件调整方式：当飞达头二吸预供向前动时，倒纸凸轮上的轴承逆时钟开始走凸轮低点。
B件调整方式：当飞达头一诹向F到底，预备上升时，泵浦启动凸轮，正好2-1-08纸张升降控制开关盒。
2-1-09上升极限开关：当印刷纸自动上升时，碰触到开关即自动停止，在转交飞达头压脚做寸动上升动作。
2-1-10印刷纸挂架：提供印刷纸上升之横杆。
2-1-11印刷纸置放板：可依据纸张宽度大小来决定放置木板数量2-1-12印刷纸上升链条：上面有接头点，每一条共有两个接点，以提供印刷纸挂架（2-1-11）上升用链条。
二．印刷纸传送台3-1-01：压纸胶轮纵杆。
3-1-02：压纸胶轮：将纸张压附於传送皮带上。
3-1-03：印刷纸感应电眼：当印刷纸，通过电眼感应，传送信号给浪纸台作用。
3-1-04:印刷纸输送台两侧纵杆支架。
3-1-05：平面压克力板。
3-1-06：压纸条：为防止纸张弯曲，导致纸张反折。
可利用压条下压皱3-1-07：印刷纸输送皮带。
3-1-08：印刷纸输送皮带主传动皮带轮。
3-1-09：皮带张力高速组横杆。
3-2-01：印刷纸皮带反皱角所使用的支撑轴心。
提供皮带每一条反皱使用的支撑轴心。
3-2-02：张力调整器之回转轴。
3-2-03：皮带张力调整器：利用压力来调整皮带张力并可利用两端调整螺丝来调整皮带两端左右偏移量。
PS:注意：注意如果有调整，一定要在检查4-3-03凸轮位置。
三．浪纸台输送部4-1-01：4-1-02：纸张厚薄分纸刀其刀口置於轮上，在停机情况下转动上方的调整把手，可以高速刀口年口轮子的间隙。
另外如遇到较宽的瓦楞纸的时候，刀座后面有一个小的固定螺丝，在停机情况下松开，可以使刀座横向移动打开，增加刀座对宽纸进刀向的稳定度。
图4-1-024-1-03: 尺寸挡度。
4-1-04:尺寸转轮把手，上面附有尺寸表。
4-1-05:吸风皮带瓦楞纸放置皮带上，藉由吸风吸於皮带上往前传送纸张。
本皮带共有两款：分有打孔和不打孔两种型式。
4-1-06:托纸滚轮当操作较长纸张时，可拉出滚轮托住长纸的尾端。
4-1-07：浪轮高低调整组调整浪轮夹纸的间隙高低。
4-2-00：浪纸台吸风总成4-2-01：吸风切换器利用缺口回转器，来开闭吸风的时间和行程位置。
调整位置时，在停机情况下取下链条，旋转链齿至需要位置。
位置：当吸风前进行程走完时，切换器也逆时钟切掉吸风口的位置（一般的操作经验，可再多提前两齿位置）。
4-2-02：杂质过滤桶当吸风吸附瓦楞纸时，会吸附一些纸尘，经由过滤桶处理过，可以避免切换器和鼓风机之阻塞。
※请至少两至三天清理一次，或依工作量来决定间隔。
4-2-03：风量选择器可依使用吸风皮带的数量，转动门阀把手选择f殴风量。
4-2-04：吸风鼓风机提供瓦楞纸吸风的动力来源。
目前共有两种A、B型使用。
4-3-02：控制凸轮利用凸轮的高低行程、特性、使控制吸风皮带的微动开关的A、B接点上下开启来控制（TMC-5）离台器(4-3-01-04)和（TMC-l.2）离合器(4-3-01-07)作吸附和脱离动作。
使吸风皮带有前进和停止之动作。
调整方式：1、参照图例4-4-00，当A-34浪轮下降到最低点时停住。
2、调整A-127半圆型逆时钟旋转。
到凸轮低点开始固定。
3、此动作调整也代表吸风皮带也向前行进到停止点。
4、另外4-2-01的吸风切换器也正好行走到吸风停止的位置。
1、A-34浪轮，唯一可抬高和降低的夹持轮。
其利用A-62、A-63（高低连杆），经A-53凸轮的作用，以原理提高A-34浪轮上、下动作。
2、为保持A-34轮，能保持抬到最高位置，以便夹持厚纸工作，需注意下列几点相关位置。
3、I A-53行转至最低位置停住。
II A-60请旋转A-60偏心凸轮最低点与A-58件接触。
III A-34浪轮保持与F支轮A-77相接触aIV 以上就是调整最佳位置。
4-3-03：信号清除凸轮l、当印刷通过电眼（3-l-03），信号经电器箱的C-l扩大器(SENSORCONTROLLER)传送R-3电磁（MAGNETICTC SMTCH）供给浪纸台离合器动力电源。
2、如要印刷纸不再传送纸张时，当电眼不再照射印刷纸时，就经由信号消除凸轮，碰触微动开关，而切掉R-3电磁开关电源使浪纸台不再传送瓦楞纸。
图4-3-03B 图4-3-03A 3、标准调整位置说明：1、印刷纸纸头通过大压克力上电眼位置大约200mm的地方停止。
2、信号消除凸轮，请逆时钟旋转到微动开关右侧，高点起程位置停止。
4-7-01：浪纸台皮带轮传动轴。
4-7-02：可调式传动皮带轮。
l、这个皮带轮可以调整浪纸台上瓦楞纸出纸与推爪间隔距离的配合调整。
2、如欲调整，在停机情况下请用18#扳手松开皮带轮上的三个螺帽再转动4-7-01轴心。
即可调整出纸的快慢。
A3-1-03 sensor 印刷纸四．主机部主机共分为两大部分一、为上下纸对齐部分。
二、为纸张上糊及贴合部分。
一、上下纸对齐部分说明：5-1-01 ：印刷纸辅助进纸轮组。
5-1-01-01：印刷纸辅助轮。
5-1-01-02：压纸钢片：为怕印刷纸弯曲、变型、利用压纸钢片予以E平。
5-1-03：印刷纸推爪链条组：l、塑胶推抓有左、右两种型式。
2、推爪链条如果延伸太长，必须更换，不可以截短使用。
5-1-04:上齐纸铝轨固定边：定印刷纸左、右基准线的标准位置。
5-1-04-A：转轮把手每转一圈，铝轨移动力5 mm位移。
5-1-04-B：刻度盘上的数字，显示铅轨的位置，也就是纸的全宽。
5-1-04-C：显示轮子的高低位置。
5-1-05：铝轨移动用之传动链条(30#)5-1-06：伸缩铁架（关刀）。
其可随铝轨组的移动而伸开或缩小，以支撑印刷纸。
5-1-07：弹性铝轨组：弹性铝轨的作用为缓行印刷纸左右向的尺寸，如果太大或太小都有一定裕留量，使弹簧片推印刷纸向铝轨固定边，以确保纸张不乱跑。
5-1-07-01：铝轨上滑道，其本身可以上下调整间隙。
5-1-07-02：铝轨支撑横杆。
5-1-07-03：铝轨弹簧片，每一组有18片，上下2组36片。
5-1-07-04：弹簧片铝座。
5-1-07-05：调整弹簧片的松紧度。
5-1-08：急停开关及糊帮浦手动控制开关。
上齐纸部5-3-01：照明日光灯220V。
5-3-02：探针开关：纸张破损，碰触紧急停止开关。
5-3-03：下齐纸铝轨固定边，使用方式与上齐纸一样。
5-3-04：瓦楞纸出纸辅助轮瓦楞纸离开浪纸台，需由辅助轮往前带动纸张进入下齐纸台定位，再由推爪往前推。
5-3-04-01：计算生产数量用电眼。
本机台的生产数字是依瓦楞纸数量来决定。
因瓦楞纸是受印刷纸控制，如果有纸就运作，没有纸就不运作。
5-3-04-02：瓦楞纸辅助黑胶轮。
5-3-04-0：下齐纸部推爪链条被动轴。
l、每一输送40#链条总承，共有三个推爪。
2、40#链条如果太长，不可切短，必须更换新品。
5-5-05：传动皮带：8M*42T圆弧同步带。
5-7-01；上下推爪轴心连接传动轴。
5-7-02：上齐纸部推爪链条主传动轴。
5-7-03：微动调整齿轮组：俗称微调组，其利用差数齿轮组，使两组齿轮式再运转中可微动调整位相之装置。
当放松固定把手，在停机情况下用手，旋转把手其用於调整上齐纸部WJ推爪轴心主动轴位相。
旋转把手转推爪直线位移3mm。
为需要上纸和下纸配合前后位移时，在停机情况下只需转动微调之旋转把手，调整以印刷纸为主的前后位移调整。
注意！当机械运转中调整微调时，再放掉固定把手时，旋转把手必须握住，否则其因机器旋转惯性顺时钟一直旋转。
二．纸张上糊部及贴合部说明：5-8-01：印刷纸出纸轮组：当印刷纸由推爪送来，就由出纸轮夹纸快速脱离推爪，并送纸进入贴合部。
5-8-01B-01：出纸轮两边活动，调整高低螺丝。
l、如果有歪斜的现象在停机情况下可以单边调整螺丝抬高。
2、如有较厚的印刷纸或平板纸，在停机情况下可以两边调高间隙，以免过度磨损胶轮。
5-8-02；辅助压克力：平常印刷纸在通过糊轮上方之辅助板。
当如果欲清洗糊轮时，在停机情况下可以掀开压克力板用钩钩住，予以固定，方便作业。
