修改三维实体
• 创建实体模型后，可以进行圆角、倒角、切割、剖切和分割操 作，修改模型的外观。
• 也可以编辑实体模型的面和边。可以轻松地删除使用 FILLET 或 CHAMFER 创建的光顺效果，也可以将实体的面或边作为体、 面域、直线、圆弧、圆、椭圆或样条曲线对象来改变颜色或进 行复制。压印现有实体上的几何图形可以创建新的面或合并多 余的面。偏移可以相对实体的其他面修改某些面的特性。例如， 将孔的半径修改得大些或小些。分割能够分解复合实体，创建 3DSOLID 对象。抽壳创建指定厚度的薄壁。
AutoCAD 将忽略该厚度。如果输入正值则在对象所在坐标系的 Z 轴正 向拉伸对象。如果输入负值，则 AutoCAD 在 Z 轴负向拉伸对象。
第6页/共24页
• 正角度表示从基准对象逐渐变细地拉伸，而负角度则表示从基 准对象逐渐变粗地拉伸。缺省拉伸斜角 0 表示在与二维对象平 面垂直的方向上拉伸。所有选择集中的对象和环以相同的斜角 拉伸。只有能生成正确顶部的环才可进行锥状拉伸。
第5页/共24页
EXTRUDE • 用 EXTRUDE 可以通过拉伸（添加厚度）选定的对象来创建实体。可以
沿指定路径拉伸对象或按指定高度值和倾斜度拉伸对象。 • 可以拉伸封闭多段线、多边形、圆、椭圆、封闭样条曲线、圆环和面域。
不能拉伸包含在块中的对象。也不能拉伸具有相交或自相交段的多段线。 • 如果选定的多段线具有宽度，AutoCAD • 将忽略其宽度并且从多段线路径的中心线处拉伸。如果选定对象具有厚度，
第12页/共24页
CHAMFER
• CHAMFER 命令给实体的相邻面加倒角。 • 为实体对象倒角的步骤
• 1 从“修改”菜单中选择“倒角”。 • 2 选择要倒角的基面边 (1)。 • AutoCAD 亮显选定的边的两相邻曲面之一。 • 3 要选择另一个曲面，输入 n（下一个）；或按

3dmax实体创建教案教学

3dmax实体创建教案教学

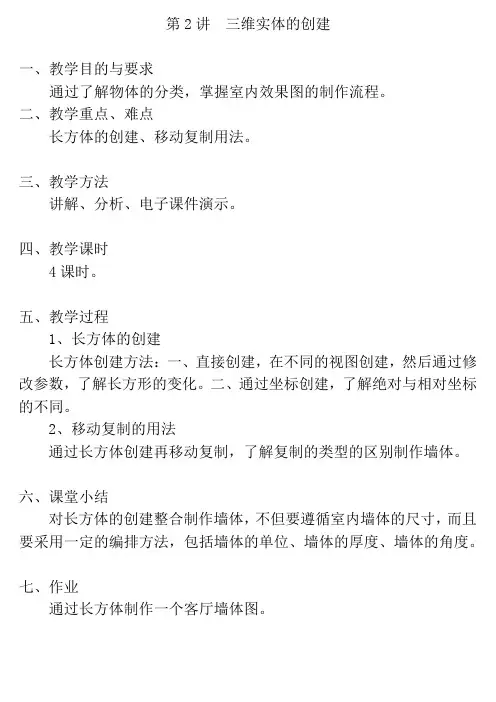

第2讲三维实体的创建
一、教学目的与要求
通过了解物体的分类，掌握室内效果图的制作流程。

二、教学重点、难点
长方体的创建、移动复制用法。

三、教学方法
讲解、分析、电子课件演示。

四、教学课时
4课时。

五、教学过程
1、长方体的创建
长方体创建方法：一、直接创建，在不同的视图创建，然后通过修改参数，了解长方形的变化。

二、通过坐标创建，了解绝对与相对坐标的不同。

2、移动复制的用法
通过长方体创建再移动复制，了解复制的类型的区别制作墙体。

六、课堂小结
对长方体的创建整合制作墙体，不但要遵循室内墙体的尺寸，而且要采用一定的编排方法，包括墙体的单位、墙体的厚度、墙体的角度。

七、作业
通过长方体制作一个客厅墙体图。

产品三维建模与结构设计(Creo)教学课件项目三-实体建模

产品三维建模与结构设计(Creo)教学课件项目三-实体建模

14
项目三 实体建模
任务描述-1
如下图所示茶壶为日常生活用品，某公司现在根
据生产需要，要求创建茶壶的 3D 实体模型。
该模型壶身及壶盖为回转体，壶嘴与手柄为扫描
体，同时茶壶本身属于空腔形体，边沿有圆角过渡。
因此通过本模型的创建，可以学习旋转、扫描、扫描
混合、壳及倒圆角等特征工具的应用。
15
项目三 实体建模
二、STL 格式文件输出
3D 打印是快速成形技术的一种，它是一种以数 字模型文件为基础，运用粉末状金属或塑料等可粘 合材料，通过逐层打印的方式来构造物体的技术。 利用 Creo 建模后，可将建好的模型文件用 3D 打印 机打印出产品或实物模型。
35
项目三 实体建模
任务实施
一、新建文件
二、创建混合实体
27
项目三 实体建模
4. 综合运 用拉伸、扫 描、旋转等 工具绘制如 图所示拉环 模型。
28
项目三 实体建模
1
任务一
折板建模
3
任务三
洗发水瓶
5
任务五
沥水盆建模
建模
2
任务二
茶壶建模
4
任务四
螺钉建模
6
任务六
齿轮参数化建模
项目三 实体建模
学习目标
1. 能准确描述混合建模的基本原理，并演示 创建混合特征的基本步骤，进一步熟悉壳特 征 和倒圆角特征的应用。
24
项目三 实体建模
六、抽壳 七、创建倒圆角 2 八、创建壶嘴拉伸缺口 九、创建壶盖旋转体 十、创建倒圆角 3 十一、保存文件
25
项目三 实体建模
拓展练习
1. 利用旋转工具完成如左图所示轴类零件的建模。 2. 利用多轨迹可变截面扫描，完成如右图所示曲面造型。

三维CAD教程--【第4章 实体建模】

三维CAD教程--【第4章 实体建模】

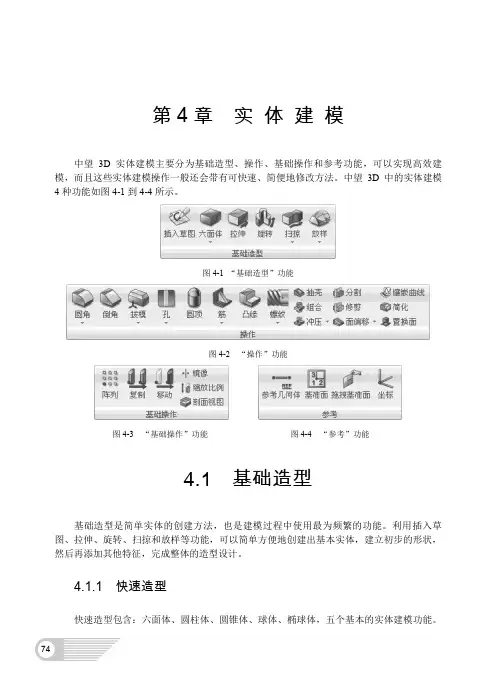

74第4章实体建模中望3D实体建模主要分为基础造型、操作、基础操作和参考功能，可以实现高效建模，而且这些实体建模操作一般还会带有可快速、简便地修改方法。

中望3D中的实体建模4种功能如图4-1到4-4所示。

图4-1 “基础造型”功能图4-2 “操作”功能图4-3 “基础操作”功能图4-4 “参考”功能4.1 基础造型基础造型是简单实体的创建方法，也是建模过程中使用最为频繁的功能。

利用插入草图、拉伸、旋转、扫掠和放样等功能，可以简单方便地创建出基本实体，建立初步的形状，然后再添加其他特征，完成整体的造型设计。

4.1.1 快速造型快速造型包含：六面体、圆柱体、圆锥体、球体、椭球体，五个基本的实体建模功能。

75快速造型功能可以简化简单模型的创建，不需要通过绘制草图然后拉伸或旋转成实体。

1．六面体 单击工具栏【造型】→【基础造型】→【六面体】功能图标，弹出“六面体形状”对话框，如图4-5所示，有如下四种方法创建六面体。

图4-5 “六面体形状”对话框【中心】通过设定六面体中心点和一个角点，创建六面体。

【角点】通过定义两个角点的位置创建六面体。

【中心-高度】定义六面体底面中心点和角点，然后给定拉伸高度创建六面体。

【角点-高度】定义底面的两个角点位置，然后设定高度创建六面体。

【对齐平面】选择一个平面，使得六面体底面与该平面对齐。

【长度，高度，宽度】设定六面体的长宽高，保持六面体的第一个中心点或角点不动。

创建六面体操作步骤：单击【六面体】功能图标。

选择创建方法：。

指定创建六面体的位置和大小，可输入数值或鼠标拖动调整六面体。

如果存在实体和六面体相连，选择创建六面体的方式：创建、加运算、减运算、交运算，同时可选择“对齐平面”选项，以满足设计要求。

单击“确定”按钮，完成六面体创建。

提醒：单击“点”后面的下拉菜单按钮，弹出“X 、Y 、Z ”值输入栏，可以通过设定坐标值确定点的位置。

76经验参考：输入数值的栏可以用鼠标滚轮滚动来增加或减少数值。

3dmax实体创建教案教学

3dmax实体创建教案教学

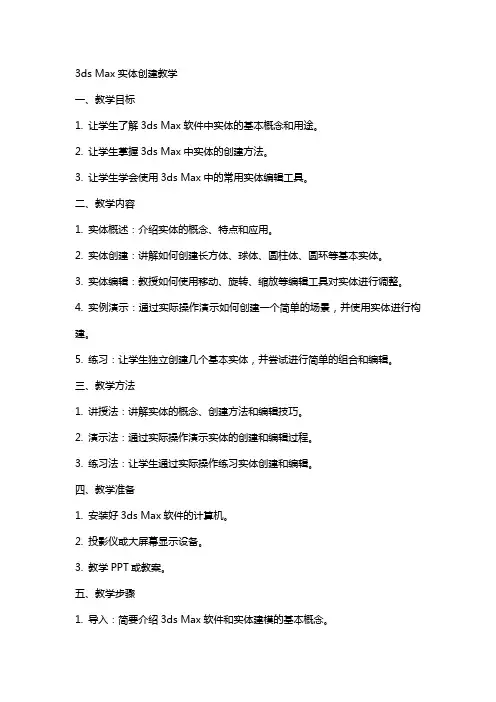

3ds Max实体创建教学一、教学目标1. 让学生了解3ds Max软件中实体的基本概念和用途。

2. 让学生掌握3ds Max中实体的创建方法。

3. 让学生学会使用3ds Max中的常用实体编辑工具。

二、教学内容1. 实体概述：介绍实体的概念、特点和应用。

2. 实体创建：讲解如何创建长方体、球体、圆柱体、圆环等基本实体。

3. 实体编辑：教授如何使用移动、旋转、缩放等编辑工具对实体进行调整。

4. 实例演示：通过实际操作演示如何创建一个简单的场景，并使用实体进行构建。

5. 练习：让学生独立创建几个基本实体，并尝试进行简单的组合和编辑。

三、教学方法1. 讲授法：讲解实体的概念、创建方法和编辑技巧。

2. 演示法：通过实际操作演示实体的创建和编辑过程。

3. 练习法：让学生通过实际操作练习实体创建和编辑。

四、教学准备1. 安装好3ds Max软件的计算机。

2. 投影仪或大屏幕显示设备。

3. 教学PPT或教案。

五、教学步骤1. 导入：简要介绍3ds Max软件和实体建模的基本概念。

2. 讲解：讲解实体的概念、创建方法和编辑技巧。

3. 演示：通过实际操作演示实体的创建和编辑过程。

4. 练习：让学生独立创建几个基本实体，并尝试进行简单的组合和编辑。

教学评价：通过学生在练习中的表现和创作的实体模型质量来评价学生的学习效果。

六、实体属性与材质应用1. 教学目标让学生了解如何为实体设置属性和应用材质。

培养学生对实体外观和属性的控制能力。

2. 教学内容实体属性：讲解如何设置实体的外观、颜色、透明度等属性。

材质创建：介绍如何在3ds Max中创建和应用材质。

材质属性：教授如何调整材质的贴图、光泽度、反射等属性。

3. 教学方法讲授法：讲解实体属性和材质的基本概念及应用方法。

演示法：通过实际操作演示如何为实体应用材质和调整属性。

练习法：让学生练习为实体选择合适的材质并调整属性。

四、教学准备安装好3ds Max软件的计算机。

投影仪或大屏幕显示设备。

第十三讲 三维实体模型及观察

第十三讲 三维实体模型及观察

第十三讲三维实体建模及观察一、三维模型分类：线框模型、曲面模型、实体模型二、创建三维实体模型思路：1、创建基本三维造型（实体图元）如：长方体、圆锥体、圆柱体、球体、楔体、棱锥体和圆环体。

然后对这些形状进行合并，找出它们差集或交集（重叠）部分，结合起来生成更为复杂的实体。

2、通过以下任意一种方法从现有对象创建三维实体和曲面：●拉伸对象●沿一条路径扫掠对象●绕一条轴旋转对象●对一组曲线进行放样●剖切实体●将具有厚度的平面对象转换为实体和曲面第一节视图工具栏视图工具栏平面视图：俯视图、仰视图、左视图、右视图、主视图、后视图立体视图：西南等轴测视图、东南等轴测视图、东北等轴测视图、西北等轴测视图第二节建模工具栏建模命令调用方式：建模工具栏下拉菜单：绘图→建模三、多段体命令: _Polysolid指定起点或[对象(O)/高度(H)/宽度(W)/对正(J)] <对象>:指定下一个点或[圆弧(A)/放弃(U)]:指定下一个点或[圆弧(A)/闭合(C)/放弃(U)]:说明：（1）对象(O)：沿着某条多段线、样条曲线、未封闭的云线等生成多段体。

（2）高度(H)：设定多段体高度，缺省值为：80。

（3）宽度(W)：设定多段休的宽度，缺省值为：5（4）对正(J)：输入对正方式[左对正(L)/居中(C)/右对正(R)] <居中>:四、长方体命令: _box指定第一个角点或[中心(C)]: 输入底面的第一角点指定其他角点或[立方体(C)/长度(L)]: 输入底面的第二角点指定高度或[两点(2P)]: 输入长方体高度说明：（1）中心(C)：输入底面的中心。

（2）立方体(C)：画立方体，长、宽、高相等。

（3）两点(2P)：输入两点，确定高度。

五、楔体六、圆锥体用法一：以圆作底面创建圆锥体的步骤指定底面中心点。

指定底面半径或直径。

指定圆锥体的高度。

用法二：以椭圆作底面创建圆锥体的步骤输入e（椭圆）。

指定第一条轴的一个端点。

三维实体建模详解

三维实体建模三维实体建模的方法主要有以下几种方式如：三维线架建模、叠加法建模、混合建模法等。

在三维实体建模中，具体运用何种建模法，应根据模型的具体情况而定。

●三维线架法建模：三维线架建模法是指在空间各坐标平面内绘制相应的平面图，由这些平面图图形搭建起空间的三维线架图。

然后，用生成三维实体的命令，创建三维实体模型。

●叠加建模法：叠加法建模是指在创建的基本实体的基础上，通过加、减实体进行实体模型的创建。

●混合法建模：混合法是综合以上的建模方法。

【实训任务1】运用“线架结构建模法”绘制如图1所示的支架三维实体模型。

图1 支架三维实体模型●应用线架结构建模方法创建三维模型的操作步骤：在前视平面上绘制草图（1）在前视平面中绘制平面图形。

单击【视图】工具栏上的【前视】工具按钮，将【前视平面】设置为当前的绘图面。

绘制如图1-1所示的图形，并将图形2、5生成【面域】。

在前视平面上，绘制6个独立的图形，其中：二个同心圆（3、4）：其中心高度为50，圆直径大小分别为“70”和“38”（将生成圆筒造型）；二个矩形（1、5）：下面的矩形其大小为：70 ×5（该矩形将生成支架底坐标底部的通槽）。

上面的矩形大小为：图1-2 在前视平面绘制平面图8 × 48（该矩形将生成上面的“开口通槽”）。

草图（2）：用于创建圆筒两端的支撑。

长度为70，高度为35，垂直高度为50，其圆弧半径比R35略小一点。

直线（6）：该直线用于定位直径分别为26和16的圆。

直线的长度为85，垂直高度为90。

在左视平面上绘制草图（2）在左视平面上绘制草图。

单击【视图】工具栏上的【左视】工具按钮，将【左视平面】设置为当前的绘图面。

绘制如图1-3所示的图形，并将各图其生成【面域】。

在左视平面上绘制4个独立的图形。

其中：底座草图（7）：如图中“红色”图形所示。

坚固座草图（8）：宽度为40，顶端圆弧半径为R20，圆弧中心高度为90。

两个同心圆（9、10）：用于创建紧固座图1-3 在左视平面上绘制草图两端的沉孔造型。

第7课构建三维实体模型主题2(共22张PPT)八年级上册


动手实践：制作挂坠实体模型
生活中，我们喜欢吊坠、钥匙扣之类的装饰品，今天我们一起来观察如图所示的“福”字的饰品，制作一个属于我们自己的吊坠吧。
动手实践：制作挂坠实体模型
一、
三维建模
动手实践：制作挂坠实体模型
我们设计的吊坠形状如一元硬币，主体是圆环，圆环中心镶“福”。吊坠扣也是一个小圆环。
参考步骤：
构建三维实体模型
制作流程
三维建模软件
动手实践
实践创新
制作流程
利用3D打印技术制作三维实体模型的流程
三维建模软件
打印耗材打印设置
去除支架加工打磨
三维建模软件
PTC Creo ParametricUGSOLIDWORKS
ZbrushMaya3ds Max
3D One
三维建模软件
三维建模软件
3D one 三维建模软件，能通过简单的二维图形来生成复杂的三维模型。
使用“特征造型”中的“拉伸”命令，将框拉伸10mm，如图所示。
参考步骤：
动手实践：制作挂坠实体模型
使用“草图绘制”中的“圆形” 命令，在平面网格中画两个同心圆，位置如图所示。分别设定小圆半径为5mm，大圆半径为10mm。
参考步骤：
动手实践：制作挂坠实体模型
使用“特征造型”中的“拉伸”命令，将圆环拉伸10mm，完成的模型如图所示。保存模型文件，再把文件另存为“STL File”类型文件。
二、
切片处理与打印
动手实践：制作挂坠实体模型
打开Cura切片软件，如图所示，单击导入图标，导入之前保存的STL文件，设置参数，切片后保存。
参考步骤：
动手实践：制作挂坠实体模型
把求片处理后的文件拷贝到U盘，再把U盘插到3D打印机上。单击3D打印机屏幕上得“文件”，保存Gcode代码到储存卡中。单击“打印”，选择我们刚才拷贝的文件进行打印。
