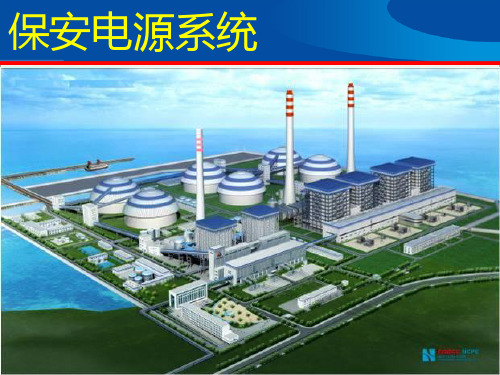

保安电源系统

新疆嘉润资源控股有限公司动力站2×350MW机组工程调试方案目录1 概述 (2)2 编写依据 (2)3 编制目的 (2)4 调试技术准备 (2)5 调试范围 (3)6 调试应具备的条件 (3)7 安全注意事项 (3)8 调试程序 (4)1 概述新疆嘉润资源控股有限公司动力站2×350MW超临界工程#3（#4）机组高压厂用电源系统采用6kV中性点经电阻接地系统，配置6kV 3A（4A）段、6kV 3B （4B）段工作母线，工作电源由#3（#4）高压厂用变压器（容量为50/30-30MVA 的分裂变压器）从发电机出口的主母线上引接，高压备用电源由#2起备变（容量为50/30-30MVA的分裂变压器）从升压站二期220kV系统引接。

低压厂用电源包括照明PCA（B）段、空冷PCA（B）段、工作PCA（B）段、电除尘PCA（B）段、脱硫PCA（B）段、公用PCA（B）段、以及各MCC段。

保安电源系统每台机设有保安PC段及保安MCCA（B）段。

事故照明系统系一体化电源成套设备。

2 编写依据2.1 新疆嘉润资源控股有限公司动力站2×350MW超临界工程#3（#4）机组施工图纸、设备说明书。

2.2 《火力发电建设工程启动试运及验收规程》DL/T5437-20092.3 《电力建设安全工作规程》（火力发电厂部分）DL5009.1—20022.4 《电气装置安装工程电气设备交接试验标准》GB50150－20062.5 《电力建设安全工作规程（火力发电厂部分）》DL5009.1－9.23 编制目的3.1为了指导和规范厂用电源、保安电源系统（包含事故照明系统）的调试工作，保证厂用电源、保安电源系统（包含事故照明系统）设备及系统能够安全稳妥地投入运行，特制定本方案。

3.2 检查厂用电源、保安电源系统（包含事故照明系统）电气保护、联锁、信号动作的正确性、可靠性。

3.3 检查相关设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。

大型火力发电厂的事故保安电源名词解释《大型火力发电厂的事故保安电源》在大型火力发电厂中，事故保安电源是指在发生事故或紧急情况时，为保证电厂安全运行而设立的备用电源系统。

它起到了关键的作用，能够提供电力供应以维持重要设备和系统的正常运行，保障人员安全和事故处理的顺利进行。

事故保安电源主要由以下几个重要组成部分构成：1. 备用电源装置：事故保安电源的核心部分，通常采用柴油发电机组。

这些发电机组在正常情况下保持待机状态，一旦主电源故障或传输线路中断，备用电源会自动启动，为电厂供电。

这些发电机组具有快速启动能力和较高的容量，以应对突发情况的电力需求。

2. 电池备份系统：事故保安电源中的电池组用于提供临时供电，用于启动备用电源装置或提供紧急电力。

电池组一般由一组蓄电池组成，通过电池充电器进行充电，以备不时之需。

电池备份系统具有高容量、长寿命和能够快速恢复连续供电的特点。

3. 事故触发器：事故保安电源系统中的事故触发器能够检测到主电源故障或其他紧急情况，并快速启动备用电源装置。

触发器通常根据监测到的电流、电压、频率等参数进行灵敏的判断，确保在最短的时间内切换到备用电源供电。

4. 自动切换装置：自动切换装置与事故触发器配合使用，能够自动完成从主电源到备用电源的切换。

自动切换装置具备高速切换和可靠稳定的特点，能够在电力切换过程中保证不中断供电。

大型火力发电厂的事故保安电源是电厂安全运行的重要保障，能够及时应对电力系统故障和紧急情况，确保设备和系统的正常运行。

它不仅能保护电厂内部人员的安全，还可以保证电力供应的连续性，减少事故对电厂运营造成的影响。

因此，事故保安电源的设计和运行管理是电厂安全运行的关键环节，需要合理规划、定期维护和严格监控，以确保电厂运行的安全和可靠性。

应用案例产品与应用年第期3电厂保安电源系统比较及调试刘英杰王嘉慧（1.华能包头风力发电有限公司，内蒙包头014010；2.内蒙古科技大学，内蒙包头014010）摘要保安电源作为保护重要设备的最后防线，显得至关重要。

保安电源的选择、调试、维护均决定着整个保安电源系统的可靠性。

本文简介了两种保安电源的运行方式及调试方法，以及保安电源使用中的一些注意事项。

关键词：保安电源；调试1引言发电厂保安电源是指当出现全厂停电时，为了保证汽轮机组顺利停机，保证重要系统能够运行，不至于损坏设备而设置的电源。

保安电源作为保护重要设备的最后防线，显得至关重要。

保安电源的选择决定着整个保安电源系统的可靠性。

2常用保安电源接线方式分析2.1采用柴油发动机作为保安电源根据《火力发电厂设计技术规程》规定，“容量为200MW 及以上的机组应设置交流保安电源。

交流保安电源宜采用快速起动的柴油机组。

”因此，柴油机组保安电源成为各电厂的首选。

主要接线方式为如图1。

图1其运行方式为：当2ZKK 合位，备自投检测保安段无电压，则自动断开2ZKK ，合3ZKK ，如果3ZKK 电源侧故障，柴油发电机侧PLC 检测保安PC 段无电压，起动柴油发电机，待电压建立，合ZKK ，在检查保安段有无电压，如果已恢复供电，则自动断开ZKK ，停柴油发电机，如果没有电压，则自动分开3ZKK ，并发闭锁备自投信号，合1ZKK 向保安PCA 供电。

待厂用电回复正常后，手动切换至2ZKK 或3ZKK 供电。

控制方式：西门子S7-200PLC 。

2.2采用其他机组供电对于一些大型电厂，机组较多，可采用机组电源互为备用，例如包头二电厂2×300MW 机组，其老厂2×200MW 6kV 提供电源其供电方式如图2。

图2其运行方式为，正常时当2ZKK 供电。

保安PC 段电压监测装置检查到无电压，向DCS 发送低电压信号，DCS 延时断开2ZKK ，合3ZKK ；如果3ZKK 侧无电压，则断开2ZKK ，合变压器开关、合1ZKK 供电。

保安电源系统调试报告1 概述大唐清苑热电项目为发-变-线接线形式，发电机出口和主变高压侧各设断路器一台，发电机出口断路器为同期并网开关，厂内不设启备变，厂用电源通过220kV线路-主变压器-高压厂变提供，每台机设置一台柴油发电机组为事故情况下的机组提供保安电源，保证事故情况下机组能安全停机和进行事故处理。

保安段共分三段：Ⅰ段、Ⅱ段为负荷段，Ⅲ段为柴油发电机段。

保安Ⅰ段和保安Ⅱ段分别有三路电源进线:保安Ⅰ段电源一来自机炉PC 1A段，电源二来自机炉PC 1B段，电源三来自保安PCⅢ段；保安Ⅱ段电源一来自机炉PC 1A段，电源二来自机炉PC 1B段，电源三来自保安PCⅢ段。

正常状态下Ⅰ、Ⅱ段有机炉PC段带，当机炉PC段失电后柴油发电机自动投入。

2 调试目的保安电源系统的正常工作是机组整套启动的必备条件之一，为保证保安电源的正确切换，必须对保安电源系统的控制、测量进行连锁试验，对保安电源的自动切换逻辑进行检查和验证，及时发现设备、安装、逻辑等方面的问题，为保安电源的自动投切成功创造条件。

3 主要技术参数3.1 柴油发电机组柴油发电机组型式：康明斯伟力柴油发电机组DY720C发动机型式：原装进口康明斯电喷发动机QSK23-G3发电机：原装进口康明斯斯坦福发电机HCI634H额定电压: 400V 频率: 50Hz；额定输出：656kW 功率因数COSφ: 0.8（滞后）接线方式：星形接线，中性点直接接地，无刷励磁3.2 机组起动带负荷时间开机令发出后至首次允许加载不小于50%负荷（感性）的时间：＜10s开机令发出后加至满载（感性）的时间：＜ 15s4 启动前的传动检查4.1 柴油发电机传动检查地点内容条件结果柴油机启停传动柴油机启动就地启动手动方式正确DCS启动自动方式正确操作台启按钮自动方式正确柴油机停机就地停机手动方式正确信号检查DCS信号柴油机故障正确机组运行信号正确柴油机三次启动失败正确QB合闸状态正确柴油发电机电压正确柴油发电机电流正确柴油发电机功率正确3.2 柴油发电机带保安PCⅢ段电压检查保安Ⅲ段电压U AB（V）U BC（V）U CA（V）相序母线电压399 400 398 正序4 保安系统电源切换试验4.1 保安Ⅰ段柴油发电机自投试验4.1.1 母线失压启动柴油发电机自投试验〈1〉模拟保安Ⅰ段母线失压，母线失压后，保安电源自投装置会瞬时跳开机炉PC 1A段至保安Ⅰ段馈线开关QB12，延时1.5s合机炉PC 1B段至保安Ⅰ段进线开关QB22，保安Ⅰ段恢复正常供电。

电厂保安电源系统切换方式比较及改造调试摘要：保安电源作为保护重要设备的最后防线，显得至关重要。

保安电源的选择、调试、维护均决定着整个保安电源系统的可靠性。

本文结合发电厂用电实际，针对几种保安电源的运行切换方式分析，切换方式改造、改造后的实验方法，以及保安电源使用中的一些注意事项进行了讨论。

关键词：保安电源；改造；实验1 引言发电厂保安电源是指当出现全厂停电时，为了保证汽轮机组顺利停机，保证重要系统能够运行，不至于损坏设备而设置的电源。

保安电源作为保护重要设备的最后防线，显得至关重要。

保安电源的选择决定着整个保安电源系统的可靠性。

2 常用保安电源接线及切换方式分析2.1 常用保安电源接线方式根据《火力发电厂设计技术规程》规定，“容量为200MW 及以上的机组应设置交流保安电源。

交流保安电源宜采用快速起动的柴油机组。

”因此，柴油机组保安电源成为各电厂的首选。

以山东某发电有限公司三期#5、6机组保安系统为例（括号内为#6机组设备名称）其主要接线方式如图1。

图1主要采用一主一备两路工作电源外加柴油发电机作为最后保全手段的方式进行供电。

其正常运行方式为(以380v保安5A段设备选择B52A开关工作B54A开关备用为例）：a.正常运行柴油发电机及配套柜处于热备用状态b.B500、B55A开关均为分闸状态。

c.B52A、B51A、B53A开关均在合闸状态。

d.B54A开关为热备用分闸状态。

以上为保安电源设备的正常运行状态，而一旦保安电源发生失电，保安电源的切换回路应该快速准确的断开故障电源切至备用电源进行供电。

而保安电源设备的常用切换方式主要有以下几种：2.2保安段主、备电源切换方式：2.2.1通过DCS逻辑进行切换（#5机组A段设备为例，如下图）：a．柴油机进线开关B500随柴油发电机组配套,其控制由柴油发电机组自动控制柜完成b．如图2所示：将DCS运行切换投至自动；c．如图3所示：以方式1运行为例；无输出，B52A开关在合位（常开接点信号超过2秒），B54A开关在分位；如发生保安A段PT失压；图2中保安A段PT失压信号发出超过0.5秒，DCS经过运算发出母线低电压信号③用于主备用开关切换判据。
