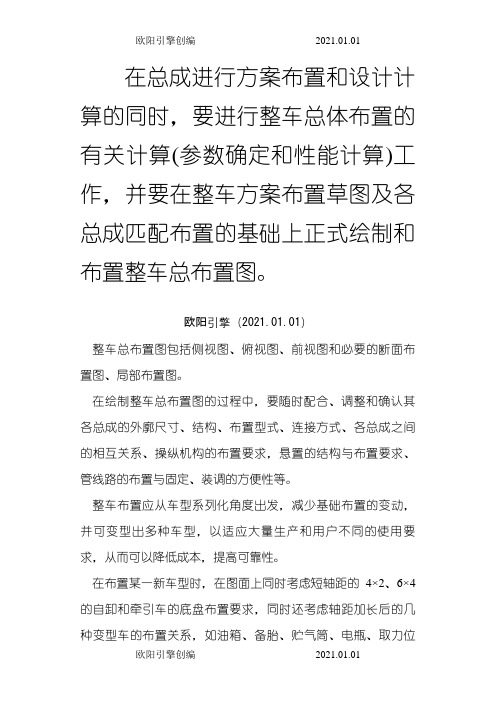

在总成进行方案布置和设计计算的同时，要进行整车总体布置的有关计算(参数确定和性能计算)工作，并要在整车方案布置草图及各总成匹配布置的基础上正式绘制和布置整车总布置图。
欧阳引擎（2021.01.01）整车总布置图包括侧视图、俯视图、前视图和必要的断面布置图、局部布置图。
在绘制整车总布置图的过程中，要随时配合、调整和确认其各总成的外廓尺寸、结构、布置型式、连接方式、各总成之间的相互关系、操纵机构的布置要求，悬置的结构与布置要求、管线路的布置与固定、装调的方便性等。
整车布置应从车型系列化角度出发，减少基础布置的变动，并可变型出多种车型，以适应大量生产和用户不同的使用要求，从而可以降低成本，提高可靠性。
在布置某一新车型时，在图面上同时考虑短轴距的4×2、6×4的自卸和牵引车的底盘布置要求，同时还考虑轴距加长后的几种变型车的布置关系，如油箱、备胎、贮气筒、电瓶、取力位置及方式、排气系统、进气系统、传动轴夹角的变化、悬架和车箱的系列化设计等。
这虽然增加了不少工作量，但对车型的系列化发展及生产组织、管理会带来巨大的好处。
5.1整车布置的基准线——零线的确定汽车在满载状态下，确定整车的零线(三维坐标面的交线)、正负方向及标注方式。
(1)整车在满载状态、车头向左来确定整车的坐标线。
X坐标线：通过左右前轮中心的铅垂面，在侧视和俯视图上的投影线即为X坐标线，前为、后为“+”，该线标记为。
Z坐标线：取车架纵梁上翼面上较长的一段平面，或承载式车身中部底板的下表面，并与水平面平行时，该面在前视和侧视图上的投影线即为Z坐标线，上为“+”、下为“-”，标记为。
y坐标线：通过汽车纵向中心线的铅垂面，在前视和俯视图上的投影线为了坐标线，前视图中右侧为“+”、右侧为“-”，标记为。
(2)在新车设计时，整车的坐标线确定后，车身(车头、驾驶室)、车架的坐标线也确定了，三者是统一的。
(3)如果用现有的车身、车架拼装新车型，则三者的坐标线不一定一致。
第一章整车集成1.1总布置图绘制1.1.1意义根据新产品规划和概念设计确定车身总布置方案，然后再绘制总布置草图，然后开始进一步的造型设计。
其中整车总布置草图的绘制对后期的开发设计起到依据和指导作用。
1.1.2总布置草图的绘制1.1.2.1第一版总布置图-概念草图1.1.2.1.1相关输入及流程为了给造型提供工程依据和下一步设计提供指导，绘制出总布置概念草图。
总布置草图的绘制开始于项目预研阶段，根据新产品的规划，对竞品车进行扫描分析，根据发动机舱初步布置数据得出初步的整车限制尺寸和人机工程目标；依照相应的法律法规要求，并根据现有产品尽可能的考虑通用化的前提下确定车身总布置方案。
总布置概念草图的绘制时间及相关流程见图1-1所示。
图1-1总布置草图绘制时间及流程1.1.2.1.2总布置草图内容草图阶段的总布置图，主要是对造型的输入，体现总布置的基本硬点参数，其中最重要的是H 点的位置，Ｈ点是整车的设计参考点，必须在早期准确地确定，一旦更改将对整个前期的布置设计及项目进度产生重大的影响。
在草图阶段的总布置图中，主要体现如下内容：1、Ｈ点坐标，人机内部空间等相关参数；2、整车外廓尺寸，包括长、宽、高、轮距、轴距、前悬、后悬；3、法规要求及设计目标；4、COP零件的状态；5.三种载荷状态的地面线；6、各种限制面；7、其他，如车门形式、玻璃曲率等。
1.1.2.1.3绘制概念草图步骤在绘制概念草图之前，是在已经了解项目定位、对项目有了初步策划方案，并且对竞品车或对标车进行了大量分析的前提下开始绘制。
通常，概念草图的绘制需要如下步骤：（1）首先建立车身坐标系，“国标”定义的“整车坐标系”。
通过空载或设计载荷时车轮中心（左、右前轮和左、右后轮）及地板门槛纵平面来确定整车坐标系。
然后摆放车姿，如图1-2所示。
图1-2（2）确定踏板和踵点位置，如图1-3所示。
踏板组后踵点前踵点图1-3（3）先确定前排H 点位置，再确定后排H 点位置，如图1-4所示。
