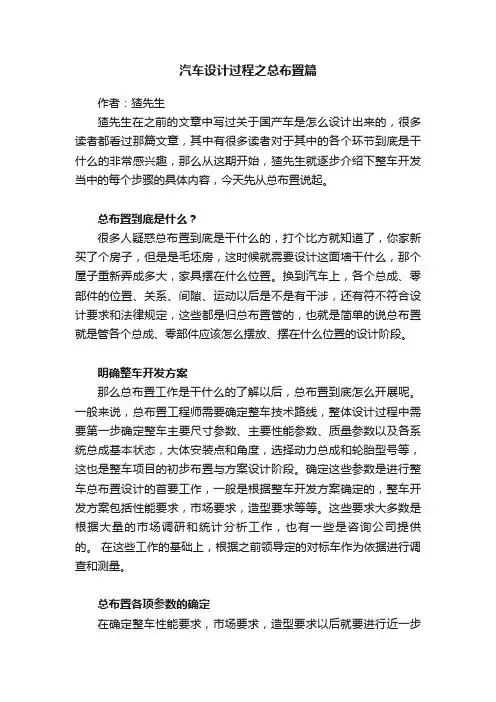

汽车设计过程之总布置篇作者：猹先生猹先生在之前的文章中写过关于国产车是怎么设计出来的，很多读者都看过那篇文章，其中有很多读者对于其中的各个环节到底是干什么的非常感兴趣，那么从这期开始，猹先生就逐步介绍下整车开发当中的每个步骤的具体内容，今天先从总布置说起。
总布置到底是什么？很多人疑惑总布置到底是干什么的，打个比方就知道了，你家新买了个房子，但是是毛坯房，这时候就需要设计这面墙干什么，那个屋子重新弄成多大，家具摆在什么位置。
换到汽车上，各个总成、零部件的位置、关系、间隙、运动以后是不是有干涉，还有符不符合设计要求和法律规定，这些都是归总布置管的，也就是简单的说总布置就是管各个总成、零部件应该怎么摆放、摆在什么位置的设计阶段。
明确整车开发方案那么总布置工作是干什么的了解以后，总布置到底怎么开展呢。
一般来说，总布置工程师需要确定整车技术路线，整体设计过程中需要第一步确定整车主要尺寸参数、主要性能参数、质量参数以及各系统总成基本状态，大体安装点和角度，选择动力总成和轮胎型号等，这也是整车项目的初步布置与方案设计阶段。
确定这些参数是进行整车总布置设计的首要工作，一般是根据整车开发方案确定的，整车开发方案包括性能要求，市场要求，造型要求等等。
这些要求大多数是根据大量的市场调研和统计分析工作，也有一些是咨询公司提供的。
在这些工作的基础上，根据之前领导定的对标车作为依据进行调查和测量。
总布置各项参数的确定在确定整车性能要求，市场要求，造型要求以后就要进行近一步的设计。
在这部分的设计当中，主要需要确定整车的尺寸，站在平台化的角度也要确定相应的平台。
各项参数的确定需要先确定汽车的长、宽、高、轴距、轮距等控制尺寸、轴荷分配范围以及动力总成、水箱、前后桥、传动轴和车轮等的轮廓尺寸和位置后，再参考同类车型相关数据以及对标车型作为借鉴，初步确定前悬和后悬的长度、前后风窗位置和角度、发动机罩高度、地板平面高度、前围板位置、座椅布置、内部空间控制尺寸、方向盘位置角度、操纵机构的相互位置等。
整车总布置设计规范一、 定义汽车总布置是指在汽车的总体方案确定后，要对总成和部件进行空间布置， 并校核初步选定的各个部件的结构尺寸与安装位置能否满足整车空间尺寸的 要求，使其在安全性、拆装便利性以及与人体的关系合理性等多个方面协调 可靠,达到最优结果。
二、整车布置基准线 工作步骤如下图I■■ ■■初步参数确定绘制总布置草图校核总布置方案整车布置基准线注：1.均应在汽车营群雄窸下进行之母图时应将汽耳前融荏左侧■1车库上平面线纵粱上翼面较长的一段平面或承载式车身中部地板或边粱的上缘面在侧（前） 视图上的投影线称为车架上平面，它作为垂直方自尺寸的基准线（面）， z 坐标线，向上为“ +”、向下为“-”。
有些客车的车架上平面在满载静止位 置时，通常与地面倾斜 0.5 °〜1.5 ° ,使车架呈前低后高状，这样在汽车加 速时，客厢可接近水平。
为了画图方便，可将车架上平面线画成水平的，将 地面画成斜的。
| 22、前轮中心线通过左右前轮中心，并垂直于车架平面线的平面，在侧视图和俯视图上的投影线称为前轮中心线，它作为纵向方自尺寸的基准线（面），即 z 坐标线, 向前为“-”，向后为“ +”。
33、汽车中心线汽车纵向垂直对称平面在俯视图和前视图上曲投影线称为汽车中心线，用它 作为横自尺寸的基准线（面）。
即 y 坐标线，向左为“ +”、自右为“-”， 4 4、地面线地平面在侧视图和前视图上的投影线称为地面线，此线是标注汽车高度、接 近角、离去角、离地间隙和踏板高度等尺寸的基准线。
55、前轮垂直线通过左、右前轮中心，并垂直于地面的平面，在侧视图和俯视图上的投影线 称为前轮垂直线。
此线用来作为标注汽车轴距和前悬的基准线。
当车架与地 面平行时，前轮垂直线与前轮中心线重合（如轿车）。
形式发动机昼矍驱动形式载客量装或量基准线/面确定同图的零线确定整车方式方和标注 酬定正负要求和琴数的 整车工况 是再合 结构尺寸三、各部件的布置各部件的布置主要包括传动、转向、悬挂、制动等，下面来一一看看：11、传动系的布置由于电动机、无极变速器装成一体，所以在电动机位置确定后，包括电动机、无极变速器在内的动力总成位置也随之而定。
汽车总体设计1.1 整车总布置设计的任务(1)从技术先进性、生产合理性和使用要求出发，正确选择性能指标、质量和主要尺寸参数，提出总体设计方案，为各部件设计提供整车参数和设计要求；(2)对各部件进行合理布置和运动校核；(3)对整车性能进行计算和控制，保证汽车主要性能指标实现；(4)协调好整车与总成之间的匹配关系，配合总成完成布置设计，使整车的性能、可靠性达到设计要求。
1.2 设计原则、目标（1）汽车的选型应根据汽车型谱、市场需求、产品的技术发展趋势和企业的产品发展规划进行。
（2）选型应在对同类型产品进行深入的市场调查、使用调查、生产工艺调查、样车结构分析与性能分析及全面的技术、进行分析的基础上进行（3）应从已有的基础出发，对原有车型和引进的样车进行分析比较，继承优点，消除缺陷，采用已有且成熟可靠的先进技术与结构，开发新车型。
（4）涉及应遵守有关标准、规范、法规、法律，不得侵犯他人专利。
（5）力求零件标准化、部件通用化、产品系列化。
1.3汽车设计过程(1)调查研究与初始决策：选定设计目标，并制定产品设计工作及方针原则。
(2)总体方案设计：根据所选定的目标及对开发目标制定的工作方针、设计原则等主导思想提出整车设想，即概念设计（concept design）或构思设计。

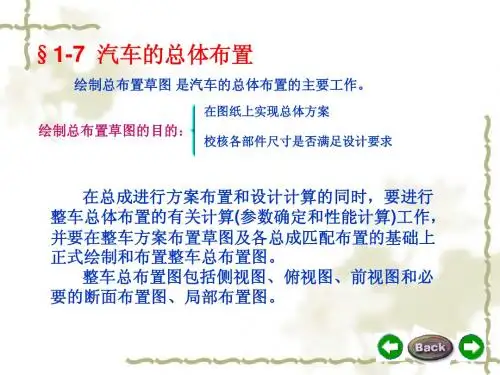

(3)绘制总布置草图，确定整车主要尺寸、质量参数与性能以及各总成的基本形式。
(4)车身造型设计及绘制车身布置图：绘制不同外形、不同色彩的车身外形图；制作相应的造型的1：5整车模型；从中选优后，再制作1：5或1：1的精确模型。
(5)编写设计任务书；(6)汽车总布置设计；(7)总成设计；(8)试制、试验、定型。

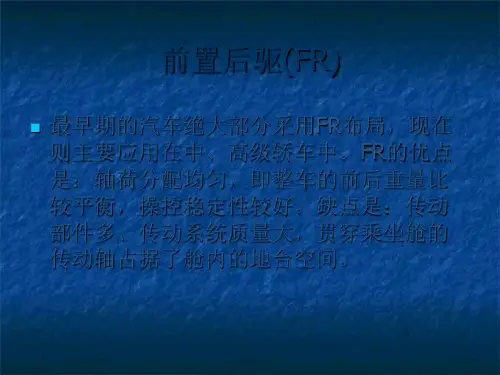

2.整车型式的选择根据设计原则，目标和用户的需求特点，整车设计人员要提出被开发车型的整车型式方案，主要包括以下几部分：(1)发动机的种类和型式；(2)轴数和驱动型式；(3)车头和驾驶室的型式及与发动机、前轴(轮)的位置关系；(4)轮胎的选择。
汽车总体布置毕业设计汽车总体布置毕业设计在汽车设计领域中，汽车总体布置是一个至关重要的环节。
它涉及到汽车内部空间的规划、座椅布置、仪表盘设计等方面，直接影响到用户的舒适度和驾驶体验。
本文将探讨汽车总体布置的一些关键要素和设计原则。
一、人机工程学人机工程学是汽车总体布置中不可忽视的一部分。
它考虑到人体工程学、心理学和认知科学等因素，旨在提供最佳的人机交互体验。
在汽车内部空间的规划中，应该根据人体尺寸和活动范围来确定座椅的位置和角度，以保证乘客的舒适度和安全性。
此外，仪表盘的设计也应符合人的视觉习惯，使驾驶员能够轻松地获取所需的信息。
二、空间利用率在汽车总体布置中，合理利用空间是至关重要的。
汽车内部空间的规划应该充分考虑各个功能区域的布置，如前排座椅、后排座椅、行李箱等。
通过合理的布局和设计，可以最大限度地提高车内空间的利用率，使乘客能够享受到更多的舒适度和便利性。
同时，考虑到汽车的整体重量和动力性能，也需要在空间利用率和车辆性能之间做出平衡。
三、安全性汽车总体布置中的另一个重要因素是安全性。
座椅的位置和角度、安全气囊的布置、车身结构的设计等都会对汽车的安全性产生重要影响。
在布置座椅时，应该考虑到乘客的身体结构和运动范围，以减少碰撞时的伤害风险。
此外，合理布置安全气囊和其他安全装置，能够在事故发生时提供更好的保护。
汽车总体布置中的安全性设计是保障乘客生命安全的重要环节，不容忽视。
四、美学设计除了功能性和安全性，汽车总体布置中的美学设计也是非常重要的。
汽车作为一种交通工具，不仅要满足功能需求，还应该具备良好的外观和内饰设计，以提升用户的审美享受。
通过合理的色彩搭配、材质选择和细节处理，可以打造出独特而吸引人的汽车内部空间。
同时，美学设计也能够体现汽车品牌的形象和价值观，为用户带来更好的品牌体验。
总之，汽车总体布置是汽车设计中的一个重要环节。
通过合理考虑人机工程学、空间利用率、安全性和美学设计等因素，可以打造出更加舒适、安全和具有吸引力的汽车内部空间。
精心整理总布置设计指南目录1．方向盘，转向管柱和踏板位置2．如何确定前悬3．离地间隙4．发动机舱布置和检查项目5．变速器换档杆设计指南6．驾驶员前方能见度7．内后视镜设计指南8．9．10.H11.12.13.14.15.16.地平线17.18.19.20.21.22.23.24.25.遮阳板26.27.28.29.303132．驻车制动手柄33．组合仪表方向盘，转向管柱和踏板位置1．范围方向盘，H点和踏板位置建立在所开发汽车的基础之上。
它们表示方向盘，H点和油门/刹车/离合器踏板之间的相互关系。
2．定义如何设计与H点和方向盘相关的油门/刹车/离合器的踏板位置。
3．设计基本程序方向盘，转向管柱和踏板位置3-1)油门/刹车/离合器位置*SgRP(座椅参考点):H点单位:mm踏板间距踏板高度差分类 C B *1)A *2)A-B B-C 油门-刹车刹车-离合器设计指南70-80 40-50 最小165 60-70 70-80 30-40 0-5 注：*1)右置:最小155；*2)右置:同样概念方向盘，转向管柱和踏板位置3-2)与H点和方向盘紧密相关的油门/刹车/离合器AHP(油门踪点)θ1:1°-2°(正常:1.5°)*1①②注：*2H尺寸注：*1设计指南1．1-1）1-2）*前悬离地间隙1．介绍做一条可满足最小离地间隙要求的地平线。
2．定义2．1俯冲姿态-前悬架处于最低压缩位置-前胎半径比静态负载轮胎半径小13mm-后车轮处于回弹位置。
-后胎半径为悬空轮胎直径的一半2．2最低压缩位置姿态-后悬架处于最低压缩位置-后胎半径比静态负载轮胎半径小13mm-前车轮处于回弹位置-前胎半径为悬空轮胎直径的一半2．4最低压缩位置-设计载荷条件下悬架弹簧压缩到最低时的长度2．5回弹位置-轮胎悬空时悬架弹簧的延伸长度2．6最低压缩位置离地间隙线-俯冲姿态间隙线+最低压缩位置姿态间隙线+加速姿态间隙线最低压缩位置间隙线-A-B-C-D：回弹2．7-2．83．3-1--通过角：3-2------飞轮/-油箱：3-3-最好任何部件都不要布置在最低压缩位置以下。
