弱电工程桥架知识大全2016-09-17前言：桥架是弱电工程中使用比较普遍的材料，关于桥架的知识点也比较多，薛哥总结了一下分享给大家正文：一、桥架百科电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
胀缩问题由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。
室外桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃,则电缆桥架的最大收缩量按下式求得：Δt=11.2 ×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时 ,Δι =0.672mm/m温差为50℃时, Δι =0.560mm/m温差为40℃时, Δι =0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;接地根据规范的有关规定,镀锌电缆桥架进行良好的接地。
(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω,此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架的电阻值可按下式计算：r=ρ·L/S式中：ρ =15×10Ω-6 / cm(20℃)；L=长度按100mm计算；S=截面积cm2。
(2)梯架于托盘的单位电阻值见表2。
表2 梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)的电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）荷载特性1、电缆桥架的荷载电缆桥架的荷载分为静荷载、动荷载和附加荷载。
弱电桥架、强电桥架、母线槽、桥架安装图解桥架：跨接表识，弯曲度一致
▲桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。
镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标）。
至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫）。
接地线最小截面不小于4平方米。
▲金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
▲跨接线压线处细部做法：
注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线。
螺栓的个数；压接位置
破漆压接不够规范，没弹簧垫及平垫
错误的压接，顺序不对
重要房间桥架的接地
重要房间桥架的接地
电井内桥架接地及表识
▲桥架的安装：横平竖直，弯头处要平缓。
当桥架分层时，最好用组合架。
▲桥架内部要加设防火封堵或加设防火包。
▲钢制30米，铝合金及塑料的15米要加伸缩节。
过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置。
▲桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。
▲螺母位于桥架的外侧。
当支架与铝合金桥架连接时，注意防电化措施。
▲注意转弯处支架的设置。
▲配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致。
三通变径使用合理
桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩
桥架提早做在上
漂亮的桥架支墩。

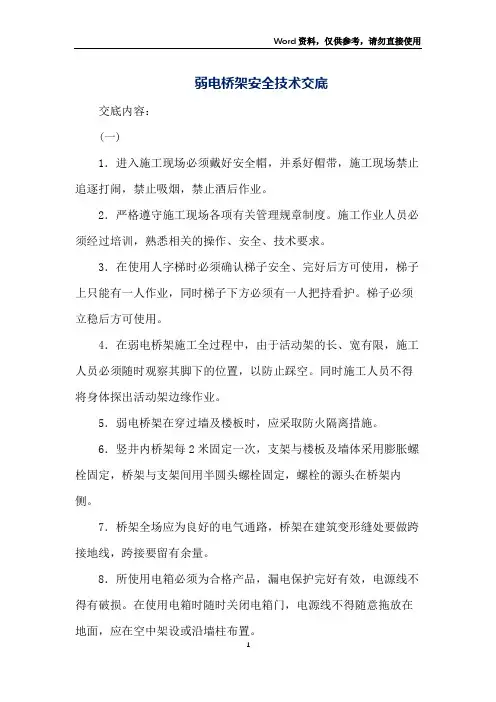

弱电桥架安全技术交底交底内容：(一)1．进入施工现场必须戴好安全帽，并系好帽带，施工现场禁止追逐打闹，禁止吸烟，禁止酒后作业。
2．严格遵守施工现场各项有关管理规章制度。
施工作业人员必须经过培训，熟悉相关的操作、安全、技术要求。
3．在使用人字梯时必须确认梯子安全、完好后方可使用，梯子上只能有一人作业，同时梯子下方必须有一人把持看护。
梯子必须立稳后方可使用。
4．在弱电桥架施工全过程中，由于活动架的长、宽有限，施工人员必须随时观察其脚下的位置，以防止踩空。
同时施工人员不得将身体探出活动架边缘作业。
5．弱电桥架在穿过墙及楼板时，应采取防火隔离措施。
6．竖井内桥架每2米固定一次，支架与楼板及墙体采用膨胀螺栓固定，桥架与支架间用半圆头螺栓固定，螺栓的源头在桥架内侧。
7．桥架全场应为良好的电气通路，桥架在建筑变形缝处要做跨接地线，跨接要留有余量。
8．所使用电箱必须为合格产品，漏电保护完好有效，电源线不得有破损。
在使用电箱时随时关闭电箱门，电源线不得随意拖放在地面，应在空中架设或沿墙柱布置。
9．不得发生打架斗殴事件，如有发生不管责任为何方，一律处于5000-10000元罚款，其他损失自行负责。
打架当事人立即清退出场，不再录用。
10．不得在楼层随地大小便，如有发生，处于500元罚款，并清扫楼层卫生一个星期。
11．施工电梯的使用：不得超载、超长超高运输；不得擅自开启施工电梯，必须由项目部专门委派的施工升降机司机操作。
在运输协调时不得发生争执斗殴，如有冲突不能解决，须及时上报项目经理部协调处理。
12．不得酒后作业，进入施工现场必须正确佩戴安全帽，系紧下颚带。
登高超过2m作业必须正确系挂合格安全带。
13．保证施工现场安全文明施工，当日工作内容完成后须及时清扫作业面，做到工完料尽场地清，建筑废料及垃圾必须及时清运出场。
14．在施工过程中不得破坏现有设施及设备，保护现场成品。
弱电桥架材料运输过程中不得碾压强弱电线管，必要时必须采用人工搬运。
电力桥架知识点总结1. 电力桥架的定义电力桥架是一种用于支撑和固定电力线路的金属或合金构件，用于在建筑物或室外空间中搭设电力线路，并保护线路不受外力损坏，使线路布局更加整齐、美观。
它能够保护电缆不受损坏，延长电缆使用寿命，同时能够便于日后的维护和维修，保证供电质量，是电力系统中重要的设备。
2. 电力桥架的分类电力桥架可以根据用途和材质的不同进行分类。
根据用途：主要分为室内电力桥架和室外电力桥架。
室内电力桥架用于建筑物内部，主要是为了保护电缆线路，并且使线路布局更加整齐、美观。
而室外电力桥架则是安装在建筑物外部或者户外场所，主要是为了防护电缆免受外界环境的影响。
根据材质：主要分为金属电力桥架和合金电力桥架。
金属电力桥架主要由镀锌钢板、不锈钢、铝合金等金属材料制成，具有很好的抗腐蚀性能和承载能力；合金电力桥架主要由铝镁合金、锌铝合金等合金材料制成，具有良好的强度和磨损性能。
3. 电力桥架的主要组成部分电力桥架由多个组成部分组合而成，主要包括桥架架、桥架盖板、连接件、支架、管卡等。
桥架架：桥架架是电力桥架的主体部分，它由多个横向和纵向的槽型构件组成，通常为方形或矩形的断面，用于支撑和固定电缆线路。
桥架盖板：桥架盖板是覆盖在桥架架上方的部分，用于保护电缆线路，防止外力损坏。
连接件：连接件主要用于连接和固定桥架架的各个构件，以确保整个桥架系统的稳定性和安全性。
支架：支架是用于固定电力桥架的支撑部分，能够确保桥架与建筑物或地面的连接牢固。
管卡：管卡是用来固定电缆线路的设备，能够确保电缆线路不会松动或者受外力拉扯。
4. 电力桥架的安装注意事项电力桥架的安装需要注意以下几个方面的问题：（1）选材：选择合适的电力桥架材料，要根据实际使用环境和负荷情况来选择，确保桥架的承载能力和抗腐蚀性能。
（2）结构设计：对于不同的布局和安装环境，需要设计不同的桥架结构，考虑布局的合理性和美观性。
（3）安装位置：安装电力桥架需要选择合适的位置，应远离易燃易爆的场所，确保桥架不受其他设备的影响。
弱电工程桥架知识大全前言：桥架是弱电工程中使用比较普遍的材料，关于桥架的知识点也比较多，薛哥总结了一下分享给大家正文：一、桥架百科电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
胀缩问题由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。
室外桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃,则电缆桥架的最大收缩量按下式求得：Δt=11.2 ×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι=0.672mm/m温差为50℃时, Δι=0.560mm/m温差为40℃时, Δι=0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;接地根据规范的有关规定,镀锌电缆桥架进行良好的接地。
(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω,此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架的电阻值可按下式计算：r=ρ·L/S式中：ρ=15×10Ω-6 / cm(20℃)；L=长度按100mm计算；S=截面积cm2。
(2)梯架于托盘的单位电阻值见表2。
表2 梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)的电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）荷载特性1、电缆桥架的荷载电缆桥架的荷载分为静荷载、动荷载和附加荷载。
弱电工程中常用的桥架有何区分弱电工程中常用的电缆桥架包括：槽式桥架、托盘式桥架、铝合金桥架和网格式桥架。
01槽式桥架和托盘式桥架的区分槽式电缆桥架与托盘式电缆桥架是都可以敷设电力电缆，断面、结构形式不同而已。
封闭的槽盒、无盖的托盘还有梯架都属于电缆桥架，三种桥架的结构形式不同，一些性能也有差异，比如防护性以槽式最好、梯架最差，但通风冷却性却相反。
槽式电缆桥架的优势在于屏蔽和防腐，重要适用于铺设截面小但是数量却特别多的电线电缆；而托盘式缆桥架优势在于载荷大和散热好，重要就是用于铺设截面大但是数量比较小的电力电缆。
从外形来看，槽式电缆桥架是一种全封闭型电缆桥架。
托盘桥架一般指的是有孔的槽式桥架。
由于开了散热孔，托盘式桥架板材的厚度要更厚些。
1、槽式电缆桥架重要特点是屏蔽干扰，抗腐蚀，防火，对掌控电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果，对掌控电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。
适用于敷设计算机电缆、通信电缆、热电偶电缆及高灵敏系统的掌控电缆等。
用于敷设截面小但数量多的电线电缆。
这也是弱电工程中最经济应用的一种桥架。
2、托盘式桥架其表面处理可依据用户需要可分为镀锌、静电喷塑和热镀锌三种，防火和抗腐蚀性能要相对差一些，在重腐蚀环境中必需作特别的防腐处理。
托盘桥架底部有很多腰形孔，以利于散热，重量轻、载荷大，重要用于敷设截面大数量较少的电力电缆。
02镀锌桥架和热镀锌桥架很多人以为镀锌桥架就是热镀锌桥架，其实是错误的，镀锌桥架不等于热镀锌桥架。
热镀锌桥架又可分为“热浸锌”和“热镀锌”两种，镀锌就是“冷镀锌”或“电镀锌”。
镀锌桥架是用“冷镀锌板”制造而成，而热镀锌桥架是用冷镀锌桥架经过表面处理浸锌一层热镀锌制造而成，制造工艺不同。
冷镀锌桥架的冷镀锌锌层较热镀光亮，但较薄，抗锈蚀本领较弱。
热镀锌桥架热镀锌镀层较厚，抗侵蚀本领较强。
比镀锌桥架的寿命要长，无论是硬度还是耐冲击，热镀锌是占肯定优势的。

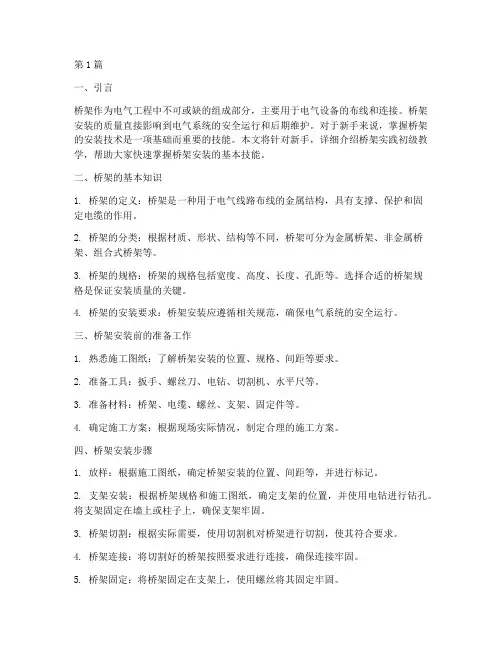

第1篇一、引言桥架作为电气工程中不可或缺的组成部分，主要用于电气设备的布线和连接。
桥架安装的质量直接影响到电气系统的安全运行和后期维护。
对于新手来说，掌握桥架的安装技术是一项基础而重要的技能。
本文将针对新手，详细介绍桥架实践初级教学，帮助大家快速掌握桥架安装的基本技能。
二、桥架的基本知识1. 桥架的定义：桥架是一种用于电气线路布线的金属结构，具有支撑、保护和固定电缆的作用。
2. 桥架的分类：根据材质、形状、结构等不同，桥架可分为金属桥架、非金属桥架、组合式桥架等。
3. 桥架的规格：桥架的规格包括宽度、高度、长度、孔距等。
选择合适的桥架规格是保证安装质量的关键。
4. 桥架的安装要求：桥架安装应遵循相关规范，确保电气系统的安全运行。
三、桥架安装前的准备工作1. 熟悉施工图纸：了解桥架安装的位置、规格、间距等要求。
2. 准备工具：扳手、螺丝刀、电钻、切割机、水平尺等。
3. 准备材料：桥架、电缆、螺丝、支架、固定件等。
4. 确定施工方案：根据现场实际情况，制定合理的施工方案。
四、桥架安装步骤1. 放样：根据施工图纸，确定桥架安装的位置、间距等，并进行标记。
2. 支架安装：根据桥架规格和施工图纸，确定支架的位置，并使用电钻进行钻孔。
将支架固定在墙上或柱子上，确保支架牢固。
3. 桥架切割：根据实际需要，使用切割机对桥架进行切割，使其符合要求。
4. 桥架连接：将切割好的桥架按照要求进行连接，确保连接牢固。
5. 桥架固定：将桥架固定在支架上，使用螺丝将其固定牢固。
6. 电缆布线：将电缆按照要求敷设在桥架内，确保电缆排列整齐、间距合适。
7. 固定电缆：使用固定件将电缆固定在桥架上，防止电缆脱落。
8. 检查：对桥架安装进行全面的检查，确保安装质量符合要求。
五、注意事项1. 安装过程中，注意安全，佩戴安全帽、手套等防护用品。
2. 桥架安装应遵循相关规范，确保电气系统的安全运行。
3. 桥架连接牢固，防止因连接不良导致电气故障。
弱电桥架尺寸选型计算公式引言。
随着科技的发展和信息化的进程，弱电系统在建筑和工程中扮演着越来越重要的角色。
而弱电桥架作为支撑和保护弱电线缆的重要设备，其尺寸选型计算公式对于确保系统的稳定运行和安全性至关重要。
本文将介绍弱电桥架尺寸选型计算公式的相关知识，并通过实例进行演示。
一、弱电桥架尺寸选型计算公式的意义。
弱电桥架作为弱电系统中的重要组成部分，其尺寸选型计算公式的制定对于确保弱电系统的正常运行和安全使用具有重要意义。
合理的尺寸选型计算公式可以帮助工程师根据具体的工程需求和技术要求，选择合适的弱电桥架尺寸，从而保证系统的稳定性和可靠性。
二、弱电桥架尺寸选型计算公式的基本原理。
弱电桥架尺寸选型计算公式的制定需要考虑多个因素，包括弱电线缆的数量、尺寸、重量、敷设方式、环境条件等。
基本原理是根据弱电线缆的数量和尺寸，计算出弱电桥架的承载能力和稳定性，从而确定合适的尺寸选型。
三、弱电桥架尺寸选型计算公式的具体公式。
弱电桥架尺寸选型计算公式的具体公式可以根据实际情况进行调整和修改，但一般包括以下几个基本要素：1. 弱电线缆数量和尺寸，根据实际工程需求和技术要求，确定弱电线缆的数量和尺寸。
2. 桥架的承载能力，根据弱电线缆的数量和尺寸，计算出桥架的承载能力，一般可以采用公式，承载能力 = 桥架长度×桥架宽度×材料强度。
3. 桥架的稳定性，根据弱电线缆的敷设方式和环境条件，计算出桥架的稳定性，一般可以采用公式，稳定性 = 桥架高度×敷设方式系数×环境条件系数。
四、弱电桥架尺寸选型计算公式的实例演示。
假设某工程需要敷设100根直径为10mm的弱电线缆，要求采用横向敷设方式，并且工程环境条件为一般工业环境。
根据以上信息，可以进行如下的尺寸选型计算公式的实例演示：1. 弱电线缆数量和尺寸，100根直径为10mm的弱电线缆。
2. 桥架的承载能力，假设桥架长度为10m，宽度为1m，材料强度系数为1.5，则承载能力 = 10m × 1m × 1.5 = 15kg。

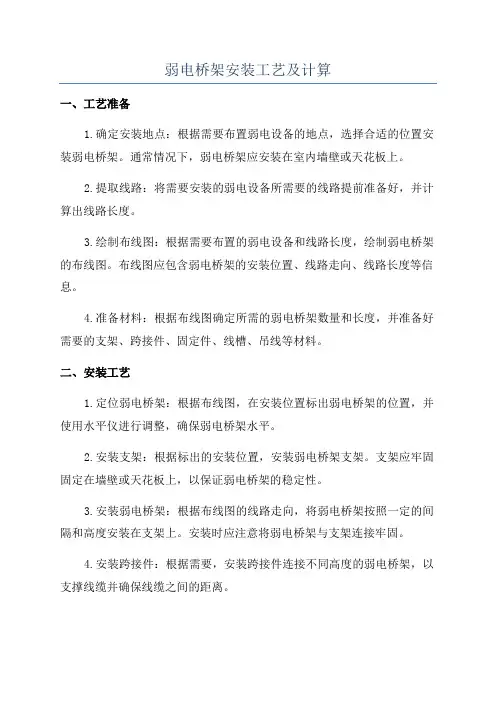

弱电桥架安装工艺及计算一、工艺准备1.确定安装地点：根据需要布置弱电设备的地点，选择合适的位置安装弱电桥架。
通常情况下，弱电桥架应安装在室内墙壁或天花板上。
2.提取线路：将需要安装的弱电设备所需要的线路提前准备好，并计算出线路长度。
3.绘制布线图：根据需要布置的弱电设备和线路长度，绘制弱电桥架的布线图。
布线图应包含弱电桥架的安装位置、线路走向、线路长度等信息。
4.准备材料：根据布线图确定所需的弱电桥架数量和长度，并准备好需要的支架、跨接件、固定件、线槽、吊线等材料。
二、安装工艺1.定位弱电桥架：根据布线图，在安装位置标出弱电桥架的位置，并使用水平仪进行调整，确保弱电桥架水平。
2.安装支架：根据标出的安装位置，安装弱电桥架支架。
支架应牢固固定在墙壁或天花板上，以保证弱电桥架的稳定性。
3.安装弱电桥架：根据布线图的线路走向，将弱电桥架按照一定的间隔和高度安装在支架上。
安装时应注意将弱电桥架与支架连接牢固。
4.安装跨接件：根据需要，安装跨接件连接不同高度的弱电桥架，以支撑线缆并确保线缆之间的距离。
5.安装固定件：根据需要，使用固定件将线缆固定在弱电桥架上，以保证线缆的稳定性和整洁度。
6.敷设线缆：根据布线图的线路走向，敷设线缆在弱电桥架上。
线缆应按照一定的规则进行敷设，如避免过度弯曲、交叉等现象。
7.进行整理和标注：完成线缆的敷设后，进行整理和标注。
应将线缆整齐排列，同时在线缆上标注清晰的编号，以便后续维护和管理。
三、计算1.弱电桥架的数量：根据布线图和需求，计算出所需的弱电桥架数量。
2.弱电桥架的长度：根据布线图和线路长度，计算出所需的弱电桥架长度。
同时还需要考虑跨接件的长度。
3.弱电桥架的高度：根据实际需求和安装位置，确定弱电桥架的合适高度。
4.线槽的数量和长度：根据布线图和线路长度，计算出所需的线槽数量和长度，以便保护线缆并保持线缆的整洁。
在进行弱电桥架安装工艺和计算时，需要注意以下几点：1.安装位置和距离：弱电桥架的安装位置应根据实际需求和布局进行选择，并保持一定的距离，避免相互干扰或交叉。
弱电工程桥架知识大全2016-09-17前言：桥架是弱电工程中使用比较普遍的材料，关于桥架的知识点也比较多，薛哥总结了一下分享给大家正文：一、桥架百科电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。
可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
胀缩问题由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。
室外桥架受温度影响较大例如环境最高温度为40℃,最低温度为-20℃,则电缆桥架的最大收缩量按下式求得：Δt=11.2 ×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时 ,Δι =0.672mm/m温差为50℃时, Δι =0.560mm/m温差为40℃时, Δι =0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;接地根据规范的有关规定,镀锌电缆桥架进行良好的接地。
(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω,此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架的电阻值可按下式计算：r=ρ·L/S式中：ρ =15×10Ω-6 / cm(20℃)；L=长度按100mm计算；S=截面积cm2。
(2)梯架于托盘的单位电阻值见表2。
表2 梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)的电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）荷载特性1、电缆桥架的荷载电缆桥架的荷载分为静荷载、动荷载和附加荷载。
静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。
动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。
对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。
附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。
2、选用桥架的步骤(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
桥架设计(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。
(3)按最大的电缆总均布荷载值来验算桥架强度。
验算式如下：Q使用=q1+q2式中：q1 --电缆的均布荷载（各层的均布荷载中取最大值）（kN/m2），均布荷载是托盘、梯架或电缆槽的荷载；q2--考虑电缆敷设或检修时,人的重量等效的均布荷载（kN/ m2）,q2值的计算，人的重量一般按p=90kg计。
表示集中荷载和均布荷载的弯距如图2按最大弯距相等的条件折算：式中：P--1人的荷载(kg)ι--1个支撑点间距(若支点间距不等时取最大值)(m)q2--1 人的等效均布荷载(kg/m)根据上述初步确定的桥架型号、规格及支点间距,查阅生产厂家的样本资料,反复核查间距和桥架型号,直至满足负荷要求为止。
(4)挠度挠度值如何取定,尚无明确的规定,在重负区显然应考虑减小绕度,这意味着钢材的用量会相应增加,因此,计算时只要充分利用钢材的最大允许应力,并保证有足够的安全系数,一般最大挠度与跨距(支撑点间距)之比取1/250~1/150为宜。
结构形式电缆桥架载荷曲线槽式电缆桥架的结构形式组合式电缆桥架的结构形式桁架式梯架、大跨距桥架的结构形式1．桥架的选择1．1在工程设计中，桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。
1．2桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。
电缆桥架水平敷设在设备夹层或马道且低于2．5m，应采取保护接地措施。
1．3桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造。
或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。
对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。
1．4桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。
其整体耐火性能应满足国家有关规范或标准的要求。
在工程防火要求较高的场所．不宜采用铝合金电缆桥架。
1．5需要屏蔽电磁干扰的电缆线路．或有防护外部影n向如户外日照，油，腐蚀性液体、易燃粉尘等环境要求时．应选用无孔托盘式电缆桥架。
1．6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加垫板或使用无孔托盘。
1．7不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：(1)1kV以上和1kV及以下的电缆：(2) 同一路径向一级负荷供电的双回路电缆；(3) 应急照明和其他照明的电缆：(4)电力，控制和电信电缆。
若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。
1．8当钢制直线段长度超过30m，铝合金电缆桥架超过15m 时．或当电缆桥架经过建筑伸缩(沉降)缝时应留有O-30mm补偿余量．其连接宜采用伸缩连接板。
1．9电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆在梯架、托盘内的填充率一般情况下，动力电缆可取40%-50%，控制电缆可取50%－70%．且宜预留l0%一25%工程发展余量。
1．10在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m时．则工作均布荷载应满足：式中qG----工作均布荷载，kN/m；qE----额定均布荷载，kN/m；LG----实际跨距，m。
安装要求1、电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路线。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如需利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、其它安装(1)电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
（5）桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管注明引下方式即可。
(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
(8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。
（9）在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过 50%。
(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位、转弯处应绑扎固定。
垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。
(11)在水平、垂直桥架和垂直线槽中敷设电缆时,应对缆线进行绑扎。
4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。
绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。
(12)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
(13)金属线槽敷设时,在下列情况下设直至架或吊架：线槽接头处；间距3m；离开线槽两端口0.5m处；转弯处。
5、材料统计(1)桥架：分别统计出各种型号规格桥架的全长,除以该桥架的标准长度,得出桥架的数量外,再增加1%－2%的余量。
(2)立柱：如采用统一规格的立柱,可用桥架全长除以平均立柱间距,得出立柱数,再增加2%～4%余量。
如立柱规格不一,则需分别统计。
(3)托臂：桥架全长除以托臂平均间距,再增加1%～2%余量,极为总需量。
(4)其它部件：按其主体数乘以一定比例(视总厂而定)求得其总数。
桥架说明托盘式电缆桥架：托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种。
它具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。
托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。
托盘式电缆桥架可备护罩，需要配护罩时可在订货时注明，其所有配件与梯级式，槽式桥架通用。
梯级式电缆桥架：XQJ-T型梯级式电缆桥架是根据国内外有关资料及我厂同类产品改进而成。
它具有重量轻，成本低，造型别具，安装方便、散热、透气性好等优点。
