电子纸显示技术介绍

全球五大电子纸技术介绍基础知识：电泳式显示(EPD)技术现今电子书阅读器仍多是采用电泳显示器(electrophoresis Display, EPD)作为显示面板，目前全球90%以上的电子纸均采用电泳式显示(EPD)技术，因此电泳显示器几乎便与电子纸划上等号。

电泳显示器在轻薄及白度方面皆优于其他种类显示器，尤其是省电功能更是令人称道，据了解，在画面静止不动时，电泳显示器可以不耗任何电力，持续显示该画面直至需要转换到下一个画面为止。

全球有多少厂商在研究这种技术呢？我们一起来看看：PVI(元太)E-InkE-Ink公司成立于1997年，致力于EPD技术的研发，是电子书产业的重要推手。

台湾的元太科技在2009年以2.15亿美元的价格买下E-Ink全部股权以及电子纸显示器材料的关键技术及专利。

之后，元太和E-Ink开发完成新一代的电子墨水胶膜，可使黑白对比度明显提高，且换页的刷新速度也有显著提升。

e-ink是电子纸，电子纸不仅仅指E-INK。

只不过目前能量产的电子纸只有e-ink，e-ink－电子墨水。

它应该是一种技术，只不过，那个美国的e-ink为了方便，把e-ink注册成公司了。

所以e-ink也可以说是美国e-ink公司。

e-ink公司研究的e-ink屏幕，就是我们通常说的e-ink屏。

全球有很多公司加入了开发电子纸显示器的行列，只不过能量的电子纸技术，只有美国e-ink 公司。

目前全世界电子书阅读器使用的e-ink屏，都是美国e-ink公司的技术，在台湾量产。

e-ink是化学技术，它不是传统的LCD液晶屏这种物理技术。

e-ink公司到目前为止，一共推出过两个级别的e-ink屏。

e-ink公司称它们为e-ink屏和e-ink Vizplex屏。

E-Ink公司的EPD电子纸技术（或即电子墨水技术），采用的是微胶囊型电泳显示技术，反射率为35%，黑白对比度在10:1左右，反应速度较慢，屏幕变化通过黑白粒子交互显示，等待时间较长，可以通过控制IC改善。

电子纸技术介绍电子纸虽被称为“纸”，但实际上是一种具备类似纸张特征的显示材料，具体表现为轻薄、柔软、可擦写等属性。

同时，它还拥有一种被称为双稳态（bistability）的特征，即显示介质拥有“记忆”功能，可以无功耗地显示静止画面，只有在画面刷新时才需要电力驱动。

而反射式（Reflectivity）的特点也让其不需要光源便可借助外界光线观看，目前主要的电子纸显示技术有以下几种：一、电泳显示技术（EPD）电泳显示技术是将有颜色的带电颗粒封装在一起，由外加电场控制不同电荷的颗粒实现移动，以呈现出不同颜色的显示效果，其代表厂商有EInk公司与SiPix公司。

由于EPD技术可呈现出高反射率、高对比度的显示效果，因此十分适合做电子纸，同时电泳显示器的粒子可容许制造在塑料、金属或玻璃表面上，能够成为柔性显示技术的上佳选择。

二、电子粉流体显示技术（QR-LPD）电子粉流体显示技术是由日本普利司通（Bridgestone）公司研发的，它将树脂进行纳米级粉碎处理后产生的带电粉流体填充于空气介质的微杯封闭结构中，利用上下电极电场使粉体发生电泳动现象，由于粉流体能反射光，因此显示器不需要背光板或前光板。

不过，由于要使用高电压来驱动分流体，而耐高电压的TFT （薄膜场效应电晶体）零尚未成功开发的情况下，目前是以被动式的方式来驱动电子粉流体的。

在去年十月份，普利司通推出了13.1英寸（约A4纸大小）的电子纸，可显示4096色，能够在0.8秒内覆写屏幕，较该公司先前产品速度快10倍，还可支持优秀的手写性能。

三、胆固醇液晶显示技术（Ch-LCD）因为胆固醇液晶使用的材料结构类似于胆固醇分子，因而得其名。

在技术实现方式上，与一般被动驱动液晶一样，其显示组包含了上下基板、间隙子以及黑色吸收材质，利用胆固醇液晶分子在不同电位下呈现的“反射”与“透过”两种不同偏极光旋转状态来达到显示效果。

通过添加不同的旋光剂，还可呈现出具有色彩的光线，以实现彩色化需求。

彩色电子纸彩色电子纸：一种革命性的显示技术引言随着科技的不断进步，显示技术也在不断发展和创新。

彩色电子纸作为一种革命性的显示技术，已经在许多领域得到广泛运用，比如电子阅读器、智能手表、电子标签等。

本文将探讨彩色电子纸的工作原理、应用领域以及未来发展前景。

一、工作原理彩色电子纸的工作原理基于电荷调制，通过对底层的红、绿、蓝颜料粒子施加电荷，使其在显示屏上呈现出彩色图像。

彩色电子纸的核心是微小的彩色颗粒，这些颗粒内含有红、绿、蓝三种颜料，每种颜料又包括有机染料和电荷控制材料。

当外界的电压施加到彩色电子纸上时，电场会改变颗粒内部颜料的位置，从而改变颜色的显示。

通过控制电场的大小和方向，可以实现不同颜色的显示。

由于彩色电子纸工作时不需要背光源，所以它具备了非常低的功耗，非常适合用于电子阅读器等长时间阅读的场景。

二、应用领域1. 电子阅读器彩色电子纸是电子阅读器的核心技术之一。

与传统的液晶显示屏相比，彩色电子纸具备更高的阅读舒适度和更低的能耗。

阅读器使用彩色电子纸能够实现逼真的彩色显示效果，使阅读体验更接近于纸质书籍。

此外，由于电子纸可以在阳光下清晰可见，因此在户外使用也非常方便。

2. 智能手表随着智能手表的普及，彩色电子纸也逐渐应用到了手表领域。

彩色电子纸在智能手表上的应用主要体现在显示效果和能耗上。

彩色电子纸的显示效果更加细腻，可以呈现出多种颜色，让手表界面更加生动。

而且彩色电子纸的低功耗使得智能手表电池续航时间得到大幅度提升。

3. 电子标签电子标签广泛应用于超市、仓库等行业。

彩色电子纸的应用为电子标签带来了更多的信息展示能力。

不仅可以显示产品名称、价格等基本信息，还可以在标签上显示产品图片、促销信息等，提升产品的吸引力和宣传效果。

同时，电子标签的动态更新性也能够更好地满足企业的管理需求。

三、未来发展前景随着科技的不断进步，彩色电子纸的发展前景非常广阔。

未来，彩色电子纸将持续提升显示效果，实现更高的分辨率和更广的色彩范围，使得图像更加逼真。

电子纸的技术与市场前景随着信息技术的不断发展，电子纸作为一种新兴的显示技术逐渐受到人们的关注和应用。

电子纸具有柔性、高清晰度、低能耗、可读性好等特点，被广泛用于电子书阅读器、智能手表、智能手机等设备上。

本文将介绍电子纸的技术原理、市场前景以及未来发展趋势。

一、电子纸的技术原理电子纸是一种使用电子墨水(E ink)技术的平面显示器。

其原理是通过调节电子墨滴的电荷状态来改变像素点的反射率，从而实现图像和文字的显示。

电子墨滴由微小的磁性粒子悬浮在微胶囊中，微胶囊又覆盖在一层透明导电层上。

当施加电压时，电子墨滴会在微胶囊中上下移动，从而改变像素点的颜色。

电子纸的技术原理决定了它具有较低的能耗。

因为只有当显示内容发生变化时，电子墨滴才会移动和改变状态。

而在一旦显示出图像或文字后，电子纸不需要持续消耗能量来维持显示，这使得电子纸阅读器具有长时间的续航能力。

并且，电子纸的显示效果逼近纸张，具有较高的可读性，使得用户可以长时间阅读而不感到眼睛疲劳。

二、电子纸市场的前景电子纸技术的问世，为电子阅读器的普及打下了基础。

电子阅读器以其轻薄便携、高容量、可调亮度等特点，逐渐取代传统纸质书籍，成为人们阅读的主要方式之一。

根据市场研究报告，电子阅读器市场预计将以每年5%的速度稳步增长，到2027年将达到100亿美元规模。

除了电子阅读器，电子纸技术还广泛应用于其他电子设备。

智能手表利用柔性的电子纸显示屏，实现了时钟、天气、消息提醒等功能，同时保持低功耗和高可读性。

智能手机领域也有厂商采用电子纸显示屏替代传统LCD屏幕，以提供更好的室外可视性和更节能的使用体验。

此外，电子纸技术也有望应用于可穿戴设备、广告牌、智能标签、电子货币等领域，进一步扩大电子纸市场的潜力。

三、未来发展趋势随着科技的不断进步，电子纸技术也在不断发展和创新。

近年来，柔性电子纸的出现更进一步推动了电子纸在可穿戴设备、可折叠屏幕等领域的应用。

柔性电子纸具有更强的韧性和抗摔耐磨性，为相关产品的设计和制造提供了更多的可能性。

epd名词解释EPD全称为“电子纸显示技术”，是一种利用电场来控制微小颗粒的位置以显示图像的技术。

它是一种高度可见性、可在无光条件下使用的平板显示技术，具有超低能耗、可替代传统纸张及适合长时间观看等特点。

本文将从EPD的基本工作原理、发展历程、技术核心、应用领域等方面进行详细解释。

一、基本工作原理EPD显示技术的基本原理是电场控制微粒的运动。

在EPD显示屏上，有成千上万的微小颗粒分布在两个电极之间的微胶囊中。

这些颗粒可以具有正电荷和负电荷，在不同极性的电场作用下，可以被吸引或排斥，从而控制微小颗粒的位置。

通过控制电场，可以改变颗粒的位置，从而形成图像。

具体来说，EPD显示屏通常由两层结构组成，一层是透明的触发电极，用于提供电场；另一层是微胶囊层，每个微胶囊中包含着微小颗粒。

微胶囊的外层是非导电的，内层则是导电材料。

通常，外层是白色的，而内层是黑色的。

当触发电极施加电压时，位于对应位置的微胶囊内的微小颗粒会被电场吸引或排斥，从而使对应位置显示为白色或黑色。

通过对触发电极施加不同的电压，可以控制微胶囊内的微小颗粒的位置，进而显示出各种图像。

值得一提的是，EPD技术具有超低能耗的特点。

在显示内容不变的情况下，只需要在切换显示时消耗电能，而在显示内容不变时，不需要再消耗电能。

因此，与传统的液晶显示屏相比，EPD技术能够大大减少能源消耗，达到节能的目的。

二、发展历程EPD技术起源于20世纪70年代的美国。

当时，美国麻省理工学院的物理学家朗·巴尼利（Lung Kee Banny）和菲利普·科本轩（Philip W. Korf）首次提出了使用电场控制微小颗粒的想法，并在1980年代初开始开展实际研究工作。

在接下来的几十年里，EPD技术得到了不断的改进和完善。

1997年，美国的电子纸公司（E Ink Corporation）成立，开始在电子纸领域进行商业化研发。

电子纸公司的成立标志着EPD技术进入了实际应用阶段。

e-paper 原理
电子纸是一种利用电磁感应和电子墨水技术制作的可重复刷新的显示技术。

它的原理是利用电磁感应将电子信号转变为可见的图像。

具体原理如下：1. 电子墨水：电子纸上覆盖着一层由微小的黑白颗粒组成的电子墨水。

这些颗粒包含了正电和负电的颗粒，通过控制颗粒的定位和排列来显示图像。

2. 电磁感应：电子纸上覆盖着一层具有一定导电性的层，这层层称为触发层。

当一个带有电信号的封闭电路接触到触发层上时，会在触发层内产生一个电场。

3. 吸引与排斥：由于电子墨水颗粒带有正电和负电，当电子纸上的触发层受到电场刺激时，颗粒会被吸引或排斥到相应的位置。

当正电信号通过封闭电路传递到触发层时，会吸引负电颗粒，使其向上移动，形成黑色图案。

而当负电信号传递时，会吸引正电颗粒向上移动，形成白色图案。

4. 显示刷新：借助电子纸上的多个像素点和复杂的控制系统，可以通过控制电子信号和电场刺激来刷新显示内容。

一旦图像被形成，电子墨水将保持在该状态，即使没有电源供应，也能够长时间保持显示。

总结来说，电子纸利用电磁感应和电子墨水技术，通过控制电子信号和电场刺激，使电子墨水颗粒在电子纸的表面上移动，从而形成可见的图像。

其特点是可重复刷新，较低功耗和接近纸张的可读性。

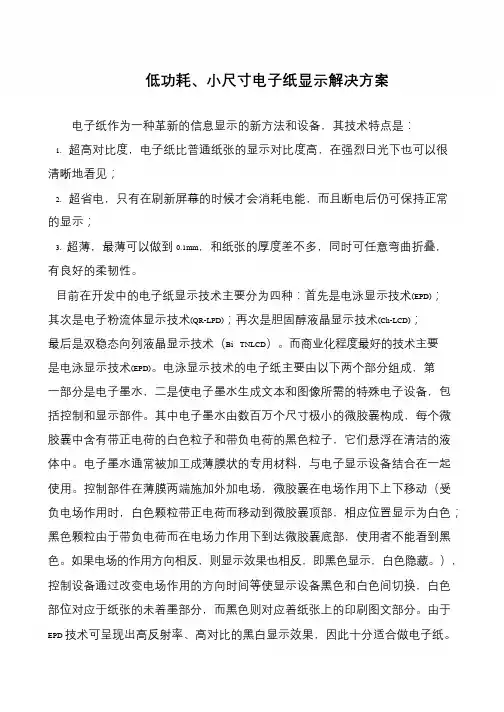

低功耗、小尺寸电子纸显示解决方案电子纸作为一种革新的信息显示的新方法和设备，其技术特点是：1. 超高对比度，电子纸比普通纸张的显示对比度高，在强烈日光下也可以很清晰地看见；2. 超省电，只有在刷新屏幕的时候才会消耗电能，而且断电后仍可保持正常的显示；3. 超薄，最薄可以做到0.1mm，和纸张的厚度差不多，同时可任意弯曲折叠，有良好的柔韧性。

目前在开发中的电子纸显示技术主要分为四种：首先是电泳显示技术(EPD)；其次是电子粉流体显示技术(QR-LPD)；再次是胆固醇液晶显示技术(Ch-LCD)；最后是双稳态向列液晶显示技术（Bi TNLCD）。

而商业化程度最好的技术主要是电泳显示技术(EPD)。

电泳显示技术的电子纸主要由以下两个部分组成，第一部分是电子墨水，二是使电子墨水生成文本和图像所需的特殊电子设备，包括控制和显示部件。

其中电子墨水由数百万个尺寸极小的微胶囊构成，每个微胶囊中含有带正电荷的白色粒子和带负电荷的黑色粒子，它们悬浮在清洁的液体中。

电子墨水通常被加工成薄膜状的专用材料，与电子显示设备结合在一起使用。

控制部件在薄膜两端施加外加电场，微胶囊在电场作用下上下移动（受负电场作用时，白色颗粒带正电荷而移动到微胶囊顶部，相应位置显示为白色；黑色颗粒由于带负电荷而在电场力作用下到达微胶囊底部，使用者不能看到黑色。

如果电场的作用方向相反，则显示效果也相反，即黑色显示，白色隐藏。

），控制设备通过改变电场作用的方向时间等使显示设备黑色和白色间切换，白色部位对应于纸张的未着墨部分，而黑色则对应着纸张上的印刷图文部分。

由于EPD 技术可呈现出高反射率、高对比的黑白显示效果，因此十分适合做电子纸。
