《数字电子技术》专插本考试大纲-电气工程及其自动化

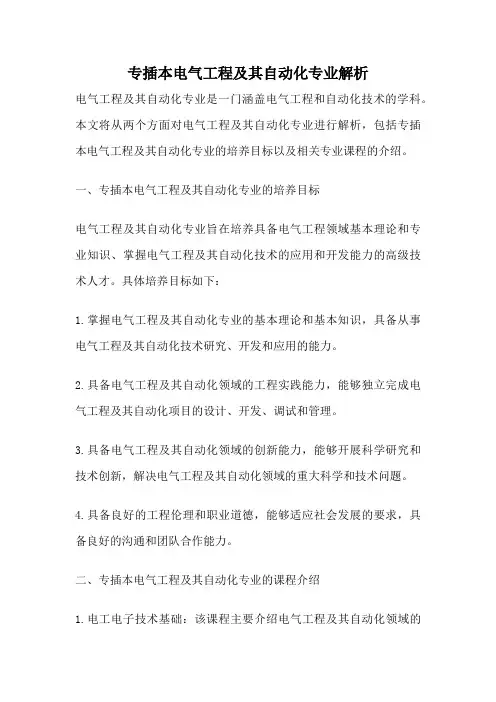

专插本电气工程及其自动化专业解析电气工程及其自动化专业是一门涵盖电气工程和自动化技术的学科。

本文将从两个方面对电气工程及其自动化专业进行解析，包括专插本电气工程及其自动化专业的培养目标以及相关专业课程的介绍。

一、专插本电气工程及其自动化专业的培养目标电气工程及其自动化专业旨在培养具备电气工程领域基本理论和专业知识、掌握电气工程及其自动化技术的应用和开发能力的高级技术人才。

具体培养目标如下：1.掌握电气工程及其自动化专业的基本理论和基本知识，具备从事电气工程及其自动化技术研究、开发和应用的能力。

2.具备电气工程及其自动化领域的工程实践能力，能够独立完成电气工程及其自动化项目的设计、开发、调试和管理。

3.具备电气工程及其自动化领域的创新能力，能够开展科学研究和技术创新，解决电气工程及其自动化领域的重大科学和技术问题。

4.具备良好的工程伦理和职业道德，能够适应社会发展的要求，具备良好的沟通和团队合作能力。

二、专插本电气工程及其自动化专业的课程介绍1.电工电子技术基础：该课程主要介绍电气工程及其自动化领域的基本理论和基本知识，包括电路分析、电磁场与电磁波、电子技术等内容。

2.自动控制原理：该课程主要介绍自动控制系统的基本原理和方法，包括控制系统的数学模型、系统稳定性分析、控制器设计等内容。

3.电力系统分析：该课程主要介绍电力系统的结构和运行原理，包括电力系统的输电线路、变电站、发电机组等组成部分以及电力系统的稳定性和安全性分析。

4.电机与拖动控制：该课程主要介绍电机的结构和工作原理，包括直流电机、交流电机、步进电机等类型的电机的特点和应用，以及电机的拖动控制方法。

5.工业自动化技术：该课程主要介绍工业自动化系统的组成和工作原理，包括传感器与执行器、PLC编程、工业机器人等内容。

6.电气工程材料与设备：该课程主要介绍电气工程中常用的材料和设备，包括电缆、开关、变压器等设备的选型和应用。

7.电气工程设计与实践：该课程主要介绍电气工程项目的设计和实践过程，包括项目需求分析、方案设计、施工与调试等环节。

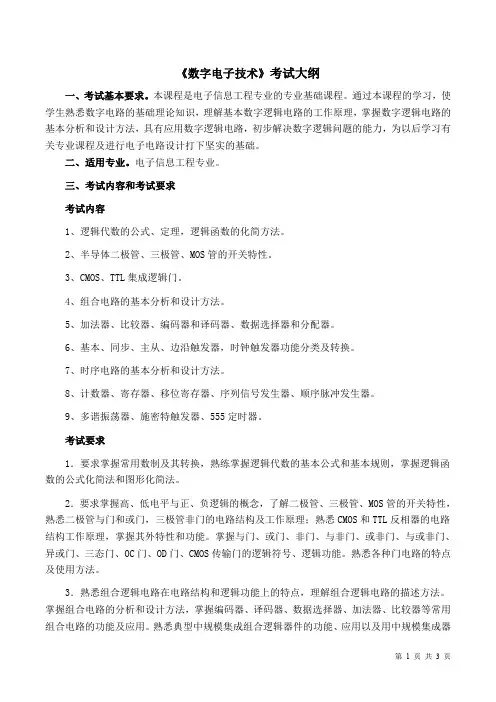

《数字电子技术》考试大纲一、考试基本要求。

本课程是电子信息工程专业的专业基础课程。

通过本课程的学习，使学生熟悉数字电路的基础理论知识，理解基本数字逻辑电路的工作原理，掌握数字逻辑电路的基本分析和设计方法，具有应用数字逻辑电路，初步解决数字逻辑问题的能力，为以后学习有关专业课程及进行电子电路设计打下坚实的基础。

二、适用专业。

电子信息工程专业。

三、考试内容和考试要求考试内容1、逻辑代数的公式、定理，逻辑函数的化简方法。

2、半导体二极管、三极管、MOS管的开关特性。

3、CMOS、TTL集成逻辑门。

4、组合电路的基本分析和设计方法。

5、加法器、比较器、编码器和译码器、数据选择器和分配器。

6、基本、同步、主从、边沿触发器，时钟触发器功能分类及转换。

7、时序电路的基本分析和设计方法。

8、计数器、寄存器、移位寄存器、序列信号发生器、顺序脉冲发生器。

9、多谐振荡器、施密特触发器、555定时器。

考试要求1．要求掌握常用数制及其转换，熟练掌握逻辑代数的基本公式和基本规则，掌握逻辑函数的公式化简法和图形化简法。

2．要求掌握高、低电平与正、负逻辑的概念，了解二极管、三极管、MOS管的开关特性，熟悉二极管与门和或门，三极管非门的电路结构及工作原理；熟悉CMOS和TTL反相器的电路结构工作原理，掌握其外特性和功能。

掌握与门、或门、非门、与非门、或非门、与或非门、异或门、三态门、OC门、OD门、CMOS传输门的逻辑符号、逻辑功能。

熟悉各种门电路的特点及使用方法。

3．熟悉组合逻辑电路在电路结构和逻辑功能上的特点，理解组合逻辑电路的描述方法。

掌握组合电路的分析和设计方法，掌握编码器、译码器、数据选择器、加法器、比较器等常用组合电路的功能及应用。

熟悉典型中规模集成组合逻辑器件的功能、应用以及用中规模集成器第1页共3页件实现组合逻辑函数的方法。

了解组合电路中的竞争冒险成因及基本消除方法。

4．熟悉触发器的逻辑分类、功能和基本特点，理解各类触发器的工作原理和动作特点，掌握触发器逻辑功能的描述方法，掌握RS，JK，D，T触发器的逻辑符号，逻辑功能表示方法，触发方式及触发器间的相互转换。

专插本资料库zcbzlk2019年广东工业大学华立学院本科插班生招生考试《数字电子技术》考试大纲1、正确理解二进制、八进制、十进制数的概念,并转换方法。

2、掌握逻辑函数的表示方法（真值表、逻辑函数表达式、卡诺图与逻辑图）及相互转换。

掌握逻辑函数的最小项和最小项之和表达式，以及卡诺图的构成。

3、掌握与、或、非、与非、或非、异或、与或非等的电路图。

4、理解COMS和TTL反相、与非、或非逻辑门电路和ECL的的工作原理以及反相器的电压传输特性。

门电路多余输入端的处理。

5、掌握RS触发器（锁存器）、JK触发器和D触发器的工作原理和特性；掌握这3种触发器逻辑功能的几种描述方法：功能表、特性方程、状态转换图。

理解现态Q n与次态Q n+1区别，以及触发器存储信号的基本原理。

6、掌握PLD的逻辑符号表示方法。

7、掌握几种A/D转换器的分类、工作原理及特点。

8、会计算D/A转换器的输出电压。

9、掌握传输门、三态门、漏极和集电极开路门的逻辑符号与工作特点,以及线与的概念，并了解它们的电路结构特点。

10、掌握几种存储器的基本概念。

11、用JK触发器设计加法计数器。

12、会区分组合逻辑电路和时序逻辑电路。

13、掌握COMS反相器组成的电路。

14、掌握施密特触发器的图形符号。

15、掌握采样定理的应用。

16、理解集成计数器、寄存器的状态表及功能扩展，掌握用二进制集成计数器（74xx160）构成N（N<100）进制计数器的方法。

例：用74xx160接成9进制计数器。

17、掌握译码器特点、逻辑功能，例：用74LS1138译码器实现逻辑函数。

18、掌握组合逻辑电路在电路结构和逻辑功能上的特点以及分析方法和基本设计方法，例：根据题意能够写出真值表，表达式，会化简并画出逻辑电路图。

19、掌握同步时序电路（JK触发器组成）的基本分析方法(驱动方程、状态方程、输出方程）。

专插本资料库zcbzlk。

《数字电子技术》课程考试大纲一、课程简介数字电子技术是电子信息工程、电子科学与技术、自动化等专业必修的专业基础课。

本课程以逻辑代数中的基本公式、常用公式和基本定理等为基础，主要介绍各种门电路的构成，逻辑功能和特性，组合逻辑电路的分析和设计方法以及常用中规模组合逻辑电路，结合触发器电路和特性介绍时序逻辑电路的设计和分析方法，计数器和寄存器的工作原理，及半导体存储器等相关内容。

本课程是一门实践性和理论性均很强的课程。

通过课程的学习，要求学生掌握数字电子技术的基本理论、基本知识和基本分析及设计方法，培养学生具有一定的分析问题和解决问题的能力，能够理论联系实际，具有创新精神，了解电子技术的新发展和新技术，为就业奠定基础，能胜任企事业单位电子技术的应用和开发工作，为进一步学习和掌握不断发展着的电子技术打下良好的基础。

二、学习要求、考核知识点和要求第一章数制和码制（一）学习要求1、了解模拟信号和数字信号的概念。

2、掌握几种数制。

3、掌握二进制数及其算术运算。

4、掌握二进制、十进制、八进制和十六进制数制之间的相互转换。

5、掌握8421BCD码，并了解其它BCD码和循环码。

（二）考核知识点1、数字信号和模拟信号各自的特点和区别2、任意数制的数都可以写成其按位权展开的式子。

3、二进制表示任意一个数。

4、不同数制之间的转换。

5、二进制数的补码运算。

6、十进制代码中的8421BCD码，了解余3码和2421码。

（三）考核要求1、识记8421BCD码、余3码等。

2、领会数字信号和模拟信号各自的特别和差别。

3、能进行不同数制的数的相互转换。

4、会写出二进制数的原码、反码和补码。

5、会进行二进制数补码运算。

第二章逻辑代数基础（一）学习要求1、掌握逻辑代数中的基本定律和定理。

2、掌握逻辑函数的表示方法及其相互转换。

3、掌握逻辑函数的化简方法。

（二）考核知识点1、由真值表写出最小项表达式。

2、利用逻辑代数的基本公式、常用公式和基本定理化简逻辑函数。
