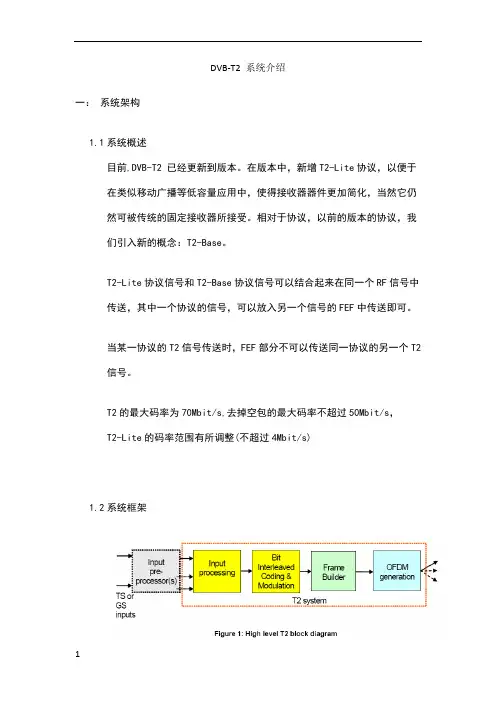

DVB-T2 系统介绍一：系统架构1.1系统概述目前,DVB-T2 已经更新到1.3.1版本。
在1.3.1版本中，新增T2-Lite协议，以便于在类似移动广播等低容量应用中，使得接收器器件更加简化，当然它仍然可被传统的固定接收器所接受。
相对于1.3.1协议，以前的1.2.1版本的协议，我们引入新的概念：T2-Base。
T2-Lite协议信号和T2-Base协议信号可以结合起来在同一个RF信号中传送，其中一个协议的信号，可以放入另一个信号的FEF中传送即可。
当某一协议的T2信号传送时，FEF部分不可以传送同一协议的另一个T2信号。
T2的最大码率为70Mbit/s,去掉空包的最大码率不超过50Mbit/s，T2-Lite 的码率范围有所调整(不超过4Mbit/s)1.2系统框架T2系统包含四个子系统结构：输出处理子系统；位插入编码和调制子系统；帧构造子系统；OFDM正交频分复用子系统。
1.2.1输入处理子系统输入处理子系统包含模式适配器和码流适配器两部分。
以上为单PLP输入模式。
（PLP，物理层通道）多PLP输入模式的模式适配器部分多PLP输入模式的码流适配器部分；备注：多PLP输入模式与单PLP模式比较，多PLP模式增加了1）输入码流同步2）延迟补偿3）空包删除4）线程规划器5）帧延迟6）带内信号7）L1 dyn 1.2.2位插入编码及调制子系统1.2.3帧构造子系统1.2.4OFDM子系统二：输入子系统2.1 模式适配器T2的输入每一个数据码流，由一个PLP承载。
每一个模式适配器，可以独立对PLP的内容进行处理，它的主要作用，是将输入的数据流切割成数据块（Data Field），然后通过码流适配器，形成基带帧（BBFRAME）。
模式适配器由输入接口，和三个可选择的后续子系统组成，它们分别为：输入流同步器，空包删除，和CRC-8编码器；然后，数据流被切割成数据块，并在每个数据块前加入基带头BBHEADER。
PLP的输入码流格式可以为：TS流，GSE流，GCS流，和GFPS流。
模式适配器有两种工作模式：普通模式（NM）和高效模式（HEM）。
高效模式进行了优化以减少信号的系统开销。
基带头信号包含了输入信号的码流类型和工作模式。
2.1.1 输入格式PLP的输入码流格式可以为：TS流，GSE流，GCS流，和GFPS流。
TS流的包率是固定的，其一部分为数据，剩下的为空包；其特点是UP（User Packet）长度固定，为188x8bit(即一个MPEG包)；其第一个字节为同步字节（47HEX）。
这个字节在BBHEADER的TS/GS 位置标记出来。
2.1.2 输入接口输入接口将输入数据规划成内部逻辑位结构。
第一个接收到的位被标记为MSB（非常重要位）。
输入接口按数据块长度（DFL）读入数据。
0 < DFL < (K bch - 80)其中Kbch 为BCH和LDPC编码所保护的位数。
在数据块（长度为DFL）前加入8个字节（80位）的基带头，构成了一个基带帧。
即：数据块+基带头(DFL) + 80 < Kbch如果DFL够大，则将几个输入UP组成一个数据块；如果DFL比较小，也可以将UP分割成小的数据块。
若in-band signalling没有应用，则数据块的大小最大为K bch – 80，若in-band signalling应用，则数据块大小就会小于K bch – 80。
如果DFL小于Kbch – 80，则在码流适配器中，对数据块加入填塞块（paddingfield），从而完成LDPC保护长度。
(DFL) + 80 +padding = Kbch即：数据块长度加上基带头长度的合，如果还不足BCH/LDCP的保护长度，则不足部分以填塞块补充。
总结起来：输入模块就是将输入的数据切割或者整合成一个数据块，并加上基带头。
此帧长度若不满足BCH/LDCP保护长度，则在码流适配器中还需要进行填塞，最终形成基带帧。
2.1.3 输入码流同步输入码流同步系统（ISSY），提供恒定的位率(CBR, Constant Bit Rate)和固定的端对端延迟保证。
对于输入的码流是GSE, GCS 或GFPS时，ISSY是可选的。
如果是TS流，则ISSY应该被使用，除非下列5种情况都产生：1) NUM_PLP=1; and （PLP的数量为1，即单PLP传输）2) DFL=KBCH-80 in every BBFRAME; and （所有基带帧中DFL都刚好等于KBCH-80）3) PLP_NUM_BLOCKS=PLP_NUM_BLOCKS_MAX in every interleaving frame; and （插入帧中的FEC数据块达到最大值）4) Null Packet Deletion is not used (i.e. NPD=0); and （空包删除功能关闭）5) FEFs are not used (i.e. S2='XXX0'). （FEF功能关闭）ISSY（2到3个字节），根据输入码流的格式和适配器模式，其容量不同，在普通模式中，ISSY被附加到UP（用户数据包）上，在高效模式中，ISSY被放入到基带头中。
如果ISSY不被应用，则基带头中相应位应设为0。
2.1.4 空包删除（只对应TS流，NM和HEM）对TS流中的空包数据进行标记，在接受设备中，根据标记重新插入空包，从而保证TS的固定位率，同时减少了系统开销。
空包PID = 8 191D空包计数器：DNP，8bit, 可检测连续256个空包，如果后续的包还是空包，则被认为是有用用户包进行传送。
2.1.5 CRC-8 编码(for GFPS and TS, NM only)CRC-8编码，主要是针对用户包错误检测。
计算的CRC-8值被附加到用户包后。
2.1.6 基带头的插入普通模式和高效模式下基带头的规格；2.2 码流适配器码流适配器提供以下功能1）线程规划；2）填塞，以满足BCH/LDCP保护固定长度Kbch bits；或加入袋内信号in-band signalling；3）能量离散；4）输入码流适配器的是基带头BBHEADER和后续的数据块，码流适配器输出的是基带帧；2.2.1 线程规划Scheduler主要是生成L1 dynamic signalling，生成T2帧的时候需要。
目的是让接收器区分出各PLP的码流。
2.2.2 填塞PADDING填塞空包，以满足FEC 的BCH/LDCP保护数据长度。
K bch-DFL-802.2.3 利用PADDING位置传送带内信号in-band signalling带内信号有两种类型：Ａ或Ｂ，传送时可以是单独Ａ，单独Ｂ，或者Ａ后面跟着Ｂ。
Ａ型信号需要在插入帧的第一个基带帧中传输。
IN-BAND_A_FLAG=１Ｂ型信号需要在插入帧的第一个基带帧中传输。
IN-BAND_Ｂ_FLAG=１在T2-LITE中，B型信号必须被使用；Type A:Type A,含有L1/L2的更新信息和同步线程信息。
L1-post signalling：IN-BAND_A_FLAG=0 时，Padding不包含Type A；若PLP数量大于1，即NUM_PLP大于1时，对于一个插入帧对应于一个T2帧的PLP，Type A应该被应用。
L1-post signalling：IN-BAND_A_FLAG=1。
Type B:对于TS或GFPS输入的PLP，Type B装载了输入处理的附加信息，尤其是增加了额外的同步信息ISSY，便于快速的进行初始抓取信息，对于GCS或者GSE输入码流，PADDING_TYPE=01也是留着备用的。
2.2.4 基带加扰BBSCRAMBLING是对BBFRAME数据位的离散化处理；三：位插入编码及调制子系统BICMBICM包含前向纠错FEC，星座调制constellation，和时间交织Time interlever三个子系统3.1 FEC 前向纠错BBFRAME经过FEC子系统后，生成FECFRAME。
BBFRAME首先进行BCH纠错编码，在输出后增加BCHFEC; 然后进行LDCP 纠错编码，在BCHFEC后增加LDCPFEC；其位长与结构如下：BBFRAME: K bch位；BCH纠错后: N bch位，其中增加的BCHFEC为N bch-K bchLDCP纠错后: N ldcp位，其中增加的BCHFEC为N ldcp-N bch其中,N ldcp有两种长度，分别对应Normal FECFRAME(N ldcp=64 800 bits) 和Short FECFRAME (N ldcp=16 200 bits)LDPC Rate= K lpdc/N ldpcT2-LITE参数如下：BCH FEC：外编码outer encoding LDPC FEC: 内编码inner encoding位交织：BIT-INTERLEAVERLDPC FEC后的数据需要经过位交织处理bit interleaved,：包括奇偶交织parity interleaving 和列旋转交织column twist interleaving。
T2-LITE位交织配置表：列旋转交织配置表：列旋转交织是这样处理的：从奇偶交织输出的数据以列优先方式读入，以行优先方式读出。
基带头的第一位被首先写入和读出。
行列的数量见上表9，读入和写入的交织方式见下图（16QAM, NORMAL FECFRAM）：写入的数据行列数算法如下：输入的数据位：U i （0 ≤i < N ldpc,）Ci=i div Nr (求整)Ri=(i+tci) mod Nr (求余)读出的数据位为：Uj （0 ≤i < N ldpc,）Ci=j div Nc （求整）Ri=j mod Nc （求余）3.2 星座调制Mapping bits onto constellations经过FEC的三个过程：BCH FEC ，LDPC FEC，和BIT interleaver （奇偶交织和列旋转交织）之后，BBFRAME就转化成了FECFRAME。
FECFRAME有Normal FEC（64800 ）和Short FEC （16200）两种。
FECFRAME 进行解复用de-multiplexing后形成并行单元字cell words，再对Cell words进行地图配置成星座值。
根据QAM中每个星座点代表的二进制的位数不同（8，6，4，2），数据单元的数量不同，如上表。
3.2.1 从位到单元字解复用Bit to cell word de-multiplexer：从位交织BIT INTERLEAVER输出的数字，经过解复用器，输出单元字CELL WORD输入为位交织数据流；输出成多个子流，子流的数量根据以下表：输入的为v di，对应的输出为b e,dodo = di div N substreams; （求整）e is the de-multiplexed bit substream number (0 e < N substreams), which depends on di as definedin table 13; 输出解复用子流的序号，它依赖于di ; 根据下表选择；根据输出的子流，从列数据中，按一定规则配置成单元字CELL WORD。
