PL/0编译程序设计说明书小组组长：李文（00000000）小组成员：******（00000000）******（00000000）******（00000000）******（00000000）2006年1月16日1引言 (3)1.1编写目的 (3)1.2背景 (3)1.3定义 (3)1.4参考资料 (5)2总体设计 (5)2.1需求规定 (5)2.2运行环境 (6)2.3模块流程 (6)2.4模块机理说明 (7)2.5模块设计与实现 (10)2.6人工处理过程 (12)2.7程序的亮点 (13)2.8尚未问决的问题 (13)3程序介绍和使用说明 (13)4程序测试结果分析 (16)概要设计说明书1引言1.1编写目的此文档为VK 1.0版PL/0编译器详细设计说明书，旨在说明该编译器的设计思想和实现。
此说明书可以在阅读本编译器代码时有效地帮助您理解本编译器的设计方法和实现过程，希望能提供给您所需的帮助。
1.2背景名称：VK1.0版PL/0编译器说明：此编译器为北京师范大学信息科学学院计算机科学与技术系2003级2005-2006学年度第一学期编译原理课程实验作业。
本软件由李文小组合作开发，组长李文，同组人员有吕叶、刘晟忻、肖纯、曲文星。
本软件主要用于PL/0程序的编译，软件提供生成中间代码，并执行检测。
本软件为开源软件，故除了用于编译以外还可给编译器开发者提供开发参考。
本软件开发运行在Windows 32位平台上，尚未开发其他平台版本。
1.3定义本软件开发中，用到了一些PL/0语言和PCODE的定义以及编译原理术语，下面给予说明。
●PL/0语言：➢BNF范式：〈程序〉∷=〈分程序〉．〈分程序〉∷=[〈常量说明部分〉][〈变量说明部分〉][〈过程说明部分〉]〈语句〉〈常量说明部分〉∷=CONST〈常量定义〉{，〈常量定义〉}；〈常量定义〉∷=〈标识符〉=〈无符号整数〉〈无符号整数〉∷=〈数字〉{〈数字〉}〈变量说明部分〉∷=V AR〈标识符〉{，〈标识符〉}；〈标识符〉∷=〈字母〉{〈字母〉|〈数字〉}〈过程说明部分〉∷=〈过程首部〉〈分程序〉{；〈过程说明部分〉}；〈过程首部〉∷=PROCEDURE〈标识符〉；〈语句〉∷=〈赋值语句〉|〈条件语句〉|〈当型循环语句〉|〈过程调用语句〉|〈读语句〉|〈写语句〉|〈复合语句〉|〈空〉；〈赋值语句〉∷=〈标识符〉∶=〈表达式〉〈复合语句〉∷=BEGIN〈语句〉{；〈语句〉}END〈条件〉∷=〈表达式〉〈关系运算符〉〈表达式〉|ODD〈表达式〉〈表达式〉∷=[+|-]〈项〉{〈加法运算符〉〈项〉}〈项〉∷=〈因子〉{〈乘法运算符〉〈因子〉}〈因子〉∷=〈标识符〉|〈无符号整数〉|'('〈表达式〉')'〈加法运算符〉∷=+|-〈乘法运算符〉∷=*|/〈关系运算符〉∷=#|=|＜|＜=|＞|＞=〈条件语句〉∷=IF〈条件〉THEN〈语句〉〈过程调用语句〉∷=CALL〈标识符〉〈当型循环语句〉∷=WHILE〈条件〉DO〈语句〉〈读语句〉∷=READ'('〈标识符〉{，〈标识符〉}')'〈写语句〉∷=WRITE'('〈表达式〉{，〈表达式〉}')'〈字母〉∷=a|b|…|X|Y|Z〈数字〉∷=0|1|2|…|8|9➢PL/0语言允许过程嵌套定义，函数及变量作用于本层。

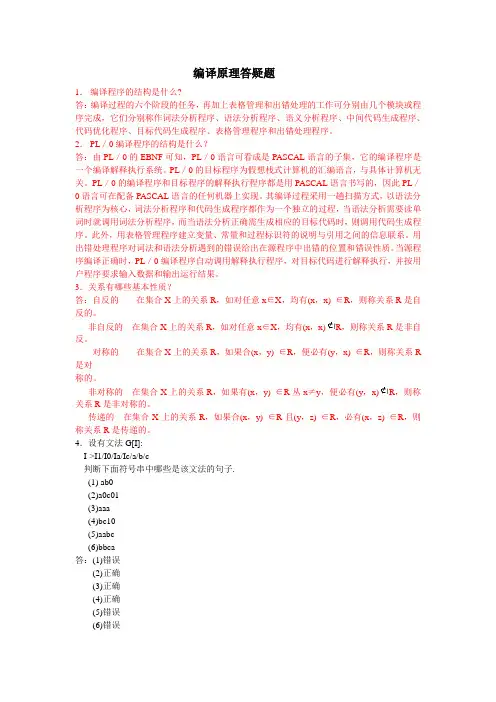

编译原理答疑题1．编译程序的结构是什么?答：编译过程的六个阶段的任务，再加上表格管理和出错处理的工作可分别由几个模块或程序完成，它们分别称作词法分析程序、语法分析程序、语义分析程序、中间代码生成程序、代码优化程序、目标代码生成程序、表格管理程序和出错处理程序。
2．PL／0编译程序的结构是什么？答：由PL／0的EBNF可知，PL／0语言可看成是PASCAL语言的子集，它的编译程序是一个编译解释执行系统。
PL／0的目标程序为假想栈式计算机的汇编语言，与具体计算机无关。
PL／0的编译程序和目标程序的解释执行程序都是用PASCAL语言书写的，因此PL／0语言可在配备PASCAL语言的任何机器上实现。
其编译过程采用一趟扫描方式，以语法分析程序为核心，词法分析程序和代码生成程序都作为一个独立的过程，当语法分析需要读单词时就调用词法分析程序，而当语法分析正确需生成相应的目标代码时，则调用代码生成程序。
此外，用表格管理程序建立变量、常量和过程标识符的说明与引用之间的信息联系。
用出错处理程序对词法和语法分析遇到的错误给出在源程序中出错的位置和错误性质。
当源程序编译正确时，PL／0编译程序自动调用解释执行程序，对目标代码进行解释执行，并按用户程序要求输入数据和输出运行结果。
3．关系有哪些基本性质？答：自反的在集合X上的关系R，如对任意x∈X，均有(x，x) ∈R，则称关系R是自反的。
非自反的在集合X上的关系R，如对任意x∈X，均有(x，x)R，则称关系R是非自反。
对称的在集合X上的关系R，如果合(x，y) ∈R，便必有(y，x) ∈R，则称关系R 是对称的。
非对称的在集合X上的关系R，如果有(x，y) ∈R丛x≠y，便必有(y，x)R，则称关系R是非对称的。
传递的在集合X上的关系R，如果合(x，y) ∈R且(y，z) ∈R，必有(x，z) ∈R，则称关系R是传递的。
4．设有文法G[I]:I->I1/I0/Ia/Ic/a/b/c判断下面符号串中哪些是该文法的句子.(1) ab0(2)a0c01(3)aaa(4)bc10(5)aabc(6)bbca答：(1)错误(2)正确(3)正确(4)正确(5)错误(6)错误(7)错误5. 给定文法G =（VN，VT，P，S），对于G的任何句型都能构造与之关联的语法树(推导树)。
《编译原理》(实验部分)实验2_PL0 词法分析一、实验目的加深和巩固对于词法分析的了解和掌握；初步认识PL/0 语言的基础和简单的程序编写；通过本实验能够初步的了解和掌握程序词法分析的整个过程；提高自己上机和编程过程中处理具体问题的能力。
二、实验设备1、P C兼容机一台；操作系统为WindowsWindowsX P2、Visual C++ 6.0 或以上版本，Windows 2000 或以上版本，汇编工具 (在Software 子目录下)。
三、实验原理PL/O语言的编译程序，是用高级语言PASCAL语言书写的。
整个编译过程是由一些嵌套及并列的过程或函数完成。
词法分析程序是独立的过程GETSY完成，供语法分析读单词时使用。
四、实验步骤阅读所给出的词法分析程序( pl0_lexical.c )，搞懂程序中每一个变量的含义，以及每一个过程的作用，并在该过程中进行中文注释；阅读完程序后，画出各过程的流程图；给出的程序包含两处输入错误，利用所给的pl/0 源程序(test.pl0) 对程序进行调试，使其能正确对所给文件进行分析并能够解释运行；在阅读懂所给出的词法分析程序后，将你对词法分析的理解写在实验报告上。
实验代码#include<stdio.h>main(){ printf ("my name is 08061118 yuchaofeng ");}主程序：#include <stdio.h>#include <ctype.h>#include <alloc.h>#include <stdlib.h>#include <string.h>#define NULL 0FILE *fp;char cbuffer;char *key[8]={"DO","BEGIN","ELSE","END","IF","THEN","VAR","WHILE"}; char *border[6]={",",";",":=",".","(",")"};char *arithmetic[4]={"+","-","*","/"};char *relation[6]={"<","<=","=",">",">=","<>"};char *consts[20];char *label[20];int constnum=0,labelnum=0;int search(char searchchar[],int wordtype){int i=0;switch (wordtype) {case 1:for (i=0;i<=7;i++){if (strcmp(key[i],searchchar)==0)return(i+1);};case 2:{for (i=0;i<=5;i++){if (strcmp(border[i],searchchar)==0)return(i+1);};return(0);}case 3:{for (i=0;i<=3;i++){ if (strcmp(arithmetic[i],searchchar)==0){};};return(0);};case 4:{for (i=0;i<=5;i++){ if (strcmp(relation[i],searchchar)==0){return(i+1);};};return(0);};case 5:{for (i=0;i<=constnum;i++){ if (strcmp(consts[i],searchchar)==0){return(i+1);};}consts[i-1]=(char *)malloc(sizeof(searchchar));strcpy(consts[i-1],searchchar);constnum++;return(i);};case 6:{for (i=0;i<=labelnum;i++){ if (strcmp(label[i],searchchar)==0){ return(i+1);};}label[i-1]=(char *)malloc(sizeof(searchchar)); strcpy(label[i-1],searchchar);return(i);};}}char alphaprocess(char buffer){int atype;int i=-1;char alphatp[20];while ((isalpha(buffer))||(isdigit(buffer))){ alphatp[++i]=buffer; buffer=fgetc(fp);}; alphatp[i+1]='\0';if (atype=search(alphatp,1)) printf("%s (1,%d)\n",alphatp,atype-1); else { atype=search(alphatp,6);printf("%s (6,%d)\n",alphatp,atype-1); };return(buffer);char digitprocess(char buffer){int i=-1;char digittp[20];int dtype;while ((isdigit(buffer))){ digittp[++i]=buffer;buffer=fgetc(fp);}digittp[i+1]='\0';dtype=search(digittp,5);printf("%s (5,%d)\n",digittp,dtype-1); return(buffer);}char otherprocess(char buffer){int i=-1;char othertp[20];int otype,otypetp;othertp[0]=buffer;othertp[1]='\0';if (otype=search(othertp,3)){printf("%s (3,%d)\n",othertp,otype-1);buffer=fgetc(fp);goto out;};if (otype=search(othertp,4)){buffer=fgetc(fp);othertp[1]=buffer;othertp[2]='\0';if (otypetp=search(othertp,4)){printf("%s (4,%d)\n",othertp,otypetp-1); goto out;}elseothertp[1]='\0';printf("%s (4,%d)\n",othertp,otype-1);goto out;};if (buffer==':'){ buffer=fgetc(fp);if (buffer=='=')printf(":= (2,2)\n");buffer=fgetc(fp);goto out;}else{if (otype=search(othertp,2)){ printf("%s (2,%d)\n",othertp,otype-1); buffer=fgetc(fp); goto out;}};if ((buffer!='\n')&&(buffer!=' '))printf("%c error,not a word\n",buffer); buffer=fgetc(fp);out: return(buffer);} void main(){ int i;for (i=0;i<=20;i++){label[i]=NULL; consts[i]=NULL;};if ((fp=fopen("skh.c","r"))==NULL) printf("error");else{ cbuffer = fgetc(fp);while (cbuffer!=EOF){if (isalpha(cbuffer)) cbuffer=alphaprocess(cbuffer);else if (isdigit(cbuffer))cbuffer=digitprocess(cbuffer); else cbuffer=otherprocess(cbuffer); };printf("over\n");};}。
