分布式存储解决方案目录一、内容概览 (2)1. 背景介绍 (3)2. 目标与意义 (3)二、分布式存储技术概述 (5)1. 分布式存储定义 (6)2. 分布式存储技术分类 (7)3. 分布式存储原理及特点 (8)三、分布式存储解决方案架构 (9)1. 整体架构设计 (10)1.1 硬件层 (12)1.2 软件层 (13)1.3 网络层 (14)2. 关键组件介绍 (15)2.1 数据节点 (16)2.2 控制节点 (18)2.3 存储节点 (19)2.4 其他辅助组件 (20)四、分布式存储解决方案核心技术 (22)1. 数据分片技术 (23)1.1 数据分片原理 (25)1.2 数据分片策略 (26)1.3 数据分片实例分析 (28)2. 数据复制与容错技术 (29)2.1 数据复制原理及策略 (31)2.2 容错机制与实现方法 (32)2.3 错误恢复过程 (34)3. 数据一致性技术 (35)3.1 数据一致性概念及重要性 (36)3.2 数据一致性协议与算法 (37)3.3 数据一致性维护与保障措施 (38)4. 负载均衡与性能优化技术 (39)4.1 负载均衡原理及策略 (41)4.2 性能优化方法与手段 (43)4.3 实例分析与展示 (43)五、分布式存储解决方案应用场景及案例分析 (44)1. 场景应用分类 (46)2. 具体案例分析报告展示 (47)一、内容概览分布式存储解决方案是一种旨在解决大规模数据存储和管理挑战的技术架构，它通过将数据分散存储在多个独立的节点上，提高数据的可用性、扩展性和容错能力。
本文档将全面介绍分布式存储系统的核心原理、架构设计、应用场景以及优势与挑战。
我们将从分布式存储的基本概念出发，阐述其相较于集中式存储的优势，如数据分布的均匀性、高可用性和可扩展性。
深入探讨分布式存储系统的关键组件，包括元数据管理、数据分布策略、负载均衡和容错机制等，并分析这些组件如何协同工作以保障数据的可靠存储和高效访问。

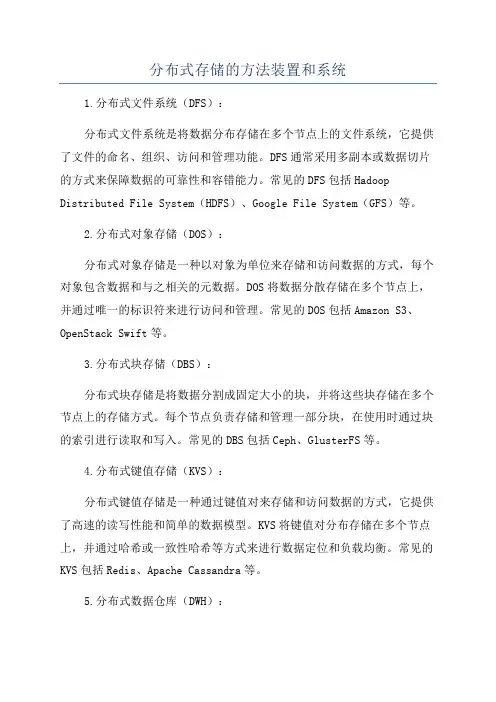

分布式存储的方法装置和系统1.分布式文件系统（DFS）：分布式文件系统是将数据分布存储在多个节点上的文件系统，它提供了文件的命名、组织、访问和管理功能。
DFS通常采用多副本或数据切片的方式来保障数据的可靠性和容错能力。
常见的DFS包括Hadoop Distributed File System（HDFS）、Google File System（GFS）等。
2.分布式对象存储（DOS）：分布式对象存储是一种以对象为单位来存储和访问数据的方式，每个对象包含数据和与之相关的元数据。
DOS将数据分散存储在多个节点上，并通过唯一的标识符来进行访问和管理。
常见的DOS包括Amazon S3、OpenStack Swift等。
3.分布式块存储（DBS）：分布式块存储是将数据分割成固定大小的块，并将这些块存储在多个节点上的存储方式。
每个节点负责存储和管理一部分块，在使用时通过块的索引进行读取和写入。
常见的DBS包括Ceph、GlusterFS等。
4.分布式键值存储（KVS）：分布式键值存储是一种通过键值对来存储和访问数据的方式，它提供了高速的读写性能和简单的数据模型。
KVS将键值对分布存储在多个节点上，并通过哈希或一致性哈希等方式来进行数据定位和负载均衡。
常见的KVS包括Redis、Apache Cassandra等。
5.分布式数据仓库（DWH）：分布式数据仓库是将数据存储在多个节点上，并提供高性能的数据查询和分析功能。
DWH通常采用数据分区和分布式文件存储的方式来提高查询效率，同时支持并行处理和数据压缩等技术。
常见的DWH包括Hadoop-based DWH（例如Apache Hive）和专用的列式数据库（例如Vertica）等。
6.分布式存储系统（DSS）：分布式存储系统是由多个节点组成的存储集群，节点之间通过网络进行通信和协调。
DSS提供了高可靠性和高扩展性的存储服务，常常采用冗余备份、数据切片和负载均衡等技术来提高系统的容错性和性能。
分布式存储系统及解决方案介绍分布式存储系统是指将数据分散存储在多个节点或服务器上，以实现高可靠性、高性能和可扩展性的存储解决方案。
分布式存储系统广泛应用于云计算、大数据分析和存储等领域。
本文将介绍几种常见的分布式存储系统及其解决方案。
1. Hadoop分布式文件系统（HDFS）：Hadoop分布式文件系统是Apache Hadoop生态系统的一部分，用于存储大规模数据集。
该系统基于块存储模型，将文件划分为块，并将这些块分布式存储在多个节点上。
HDFS使用主从架构，其中NameNode负责管理文件系统的命名空间和协调数据块的存储位置，而DataNode负责实际的数据存储。
HDFS提供了高吞吐量和容错性，但对于小型文件存储效率较低。
2. Ceph分布式文件系统：Ceph是一个开源的分布式存储系统，能够提供可伸缩的冗余存储。
其架构包括一个Ceph存储集群，其中包含多个Ceph Monitor节点、Ceph Metadata Server节点和Ceph OSD（对象存储守护进程）节点。
Ceph仅需依赖于普通的网络和标准硬件即可构建高性能和高可靠性的存储系统。
Ceph分布式文件系统支持POSIX接口和对象存储接口，适用于各种应用场景。
3. GlusterFS分布式文件系统：GlusterFS是一个开源的分布式文件系统，能够提供高可用性和可扩展性的存储解决方案。
它使用类似于HDFS的块存储模型，将文件划分为固定大小的存储单元，并将这些存储单元分布式存储在多个节点上。
GlusterFS采用主从架构，其中GlusterFS Server节点负责存储数据和文件系统元数据，而GlusterFS Client节点提供文件系统访问接口。
GlusterFS具有良好的可伸缩性和容错性，并可以支持海量数据存储。
4. Amazon S3分布式存储系统：Amazon S3（Simple Storage Service）是亚马逊云服务提供的分布式对象存储系统。
分布式存储解决方案下面将系统地介绍几种常见的分布式存储解决方案。
1. 分布式文件系统（Distributed File System, DFS）：分布式文件系统将文件分割为多个块，并将这些块存储在不同的节点上，实现文件的高可靠性、高可扩展性和高性能。
其中比较著名的有Hadoop分布式文件系统（Hadoop Distributed File System, HDFS）和谷歌分布式文件系统（Google File System, GFS）。
HDFS将文件分割为固定大小的数据块，并将这些数据块复制到多个节点上。
通过对数据块的复制，实现了数据的冗余和高可靠性。
同时，HDFS还采用了主从架构和数据局部性原理，使得数据的读写操作能够高效地在节点之间实现负载均衡和数据局部性。
GFS采用了类似的设计思想，将文件分割为大量的数据块，并将这些数据块按照一定的规则分布到多个节点上。
通过为每个文件存储多个副本和采用主从架构，实现了数据的冗余和高可靠性。
同时，GFS还使用了日志结构文件系统和数据局部性原理，使得数据的读写操作能够高效地在节点之间实现负载均衡和数据局部性。
2. 分布式对象存储（Distributed Object Storage, DOS）：分布式对象存储将数据存储为对象，并将这些对象通过哈希算法分布到多个节点上，实现对象的高可靠性、高可扩展性和高性能。
其中比较著名的有亚马逊云存储服务（Amazon S3）和谷歌云存储服务（Google Cloud Storage）。
这些分布式对象存储系统采用了分布式哈希表的设计思想，将对象根据其哈希值分布到多个节点上。
通过为每个对象存储多个副本和采用主从架构，实现了对象的冗余和高可靠性。
同时，这些系统还使用了一致性哈希算法和数据局部性原理，使得对象的读写操作能够高效地在节点之间实现负载均衡和数据局部性。
3. 分布式块存储（Distributed Block Storage, DBS）：分布式块存储将数据划分为固定大小的块，并将这些块存储在多个节点的硬件设备上，实现块的高可靠性、高可扩展性和高性能。
如何利用Ceph构建高可靠性分布式存储系统Ceph是一个免费开源的分布式存储系统，可以轻松地构建高可靠性的分布式存储系统。
Ceph是基于对象存储的，并提供了可伸缩性、高可用性和高性能的特性。
Ceph的体系结构包括Ceph存储集群、Ceph客户端和Ceph Gateway。
Ceph存储集群由一组存储节点组成，这些存储节点可以是笔记本电脑、台式机或服务器。
Ceph客户端是与应用程序交互的组件，提供了文件系统、块存储和对象存储接口。
Ceph Gateway是一个可选组件，提供了S3和Swift接口。
Ceph的存储数据结构是RADOS（可靠自定存储对象），是一个对象存储系统。
RADOS的数据对象是具有唯一标识和可用性功能的二进制对象。
RADOS存储的二进制数据与Ceph存储集群的存储节点分布有关，可以利用Ceph内置的一个分布式文件系统（CephFS）或基于块设备（RBD）来使用存储。
Ceph利用三个关键技术来实现高可靠性分布式存储系统：分布式副本、PG（placement groups）和CRUSH（Controlled Replication Under Scalable Hashing）算法。
分布式副本是Ceph副本管理的核心部分。
每个PG都有多个副本，Ceph在多个存储节点上分别存储这些副本，确保在节点故障的情况下数据的可用性。
PG是Ceph在存储集群上分配桶的方式，它将桶分组为小的计算单位，以便根据负载平衡和其他因素有效地管理设备。
CRUSH算法是一种分布式算法，它能够在存储集群中组织节点和数据副本的散列。
CRUSH算法通过构建一颗基于哈希值的树（称为CRUSH树），将所有的存储节点和副本散列到CRUSH树上的节点上。
这样，每个数据对象都可以存储在CRUSH树上的某个节点上，而这个节点也对应一个存储节点。
当存储节点发生故障时，CRUSH算法可以自动重新映射数据对象的存储位置，以确保数据的可用性。
分布式存储系统简介从以下三个⽅⾯对分布式存储系统进⾏简单介绍：1.⾸先，什么是分布式存储系统呢？简单的说，就是将⽂件存储到多个服务器中。
2.其次，为什么需要分布式存储系统？因为单机存储资源和计算资源已经不能满⾜⽤户的需求。
3.最后，如何实现⼀个分布式存储系统或者说实现⼀个分布式存储系统需要做哪些⼯作？（1）既然是将⽂件存储到多个服务器中那就需要确定将⽂件具体存储到哪些服务器⾥，两种⽅式，⼀种是通过控制服务器，由这个控制服务器负责统⼀调度，客户端请求存储⼀个⽂件时，⾸先与控制服务器交互，控制服务器返回需要保存到服务器的地址，读取⽂件时也需要与控制服务器交互，获取存储位置信息，其中HDFS、GFS等分布式存储使⽤此种技术，namenode就类似于控制服务器⾓⾊。
另外⼀个⽅式是，不需要控制服务器，客户端⾃⼰计算需要存储到哪⾥，最简单的⽅式是直接取hash，⽐如有8台存储服务器，只需要把⽂件内容或者⽂件名取hash模8即可计算出应该存储到哪台存储服务器。
但有个问题是，当服务器数量增减时，hash就失效了，⼏乎需要重排迁移所有数据，根本没有办法实现⽔平扩展，这在分布式系统中是⽆法忍受的。
为了避免出现这种情况，引⼊了⼀致性hash算法，⼜称为环哈希，其中OpenStack Swift、华为FusionStorage就是使⽤的该⽅法。
除了环hash，当然还有其他的类hash算法，⽐如CRUSH算法，其中开源分布式存储系统Ceph就是使⽤的该⽅法。
需要注意的是虽然基于hash的⽂件分布映射⽅法不需要控制节点计算需要存储的位置，但仍然需要控制服务器保存⼀些集群元数据，⽐如集群的成员信息、映射规则、监控等等，如Ceph的mon服务。
（2）但是，如果只有⼀个控制服务，则存在单点故障，挂掉了就会导致服务不可⽤。
为了避免单点故障，具备⾼可⽤特点，必然需要同时启动多个控制服务，有多个控制服务就必须区分谁是leader，谁是slave，因此需要分布式⼀致性来协调选主，可以基于现有的分布式协调系统实现，如Zookeeper、Etcd服务等，也可以直接基于Paxos、Raft算法实现。
分布式存储系统及解决方案介绍分布式存储系统是指通过将数据分布在多个存储节点上实现数据存储和访问的系统。
它通过数据的冗余备份和分布，提高了系统的可靠性和可扩展性，并能通过并行读写提升系统的性能。
下面将介绍几种常见的分布式存储系统及其解决方案。
1. Hadoop分布式文件系统（HDFS）HDFS是Apache Hadoop项目的核心组件之一，它使用大规模计算集群存储和处理大规模数据集。
HDFS采用了冗余备份机制，将数据分布在多个存储节点上，以提供高可靠性和容错性。
同时，HDFS采用了多副本机制，将数据复制到不同的节点上，以提供高可用性和读取性能。
解决方案：-均衡数据负载：HDFS通过将数据分布在多个节点上，实现均衡的数据负载，提高整个系统的读写性能。
-自动故障检测与恢复：HDFS具有自动检测节点故障并重新复制数据的功能，从而提高数据的可靠性。
-大规模并行处理：HDFS支持将数据划分成多个数据块，并行处理多个数据块，提升系统的处理能力。
2. GlusterFSGlusterFS是一个开源的分布式文件系统，它允许将多个存储节点组合成一个存储池，并提供统一的文件系统接口。
GlusterFS采用分布式哈希表作为元数据管理机制，将数据分布在多个节点上，并提供冗余备份和数据恢复机制。
解决方案：- 弹性伸缩：GlusterFS支持动态添加和移除存储节点，以适应不断变化的存储需求，提供弹性伸缩的能力。
- 均衡负载：GlusterFS使用分布式哈希表进行数据分布，实现均衡的数据负载，提高系统的读写性能。
- 数据冗余和恢复：GlusterFS提供冗余备份和故障恢复机制，以保证数据的可靠性和可用性。
3. CephCeph是一个分布式存储系统，它将数据划分成多个对象，并将对象存储在多个存储节点上。
Ceph通过分布式哈希算法将对象映射到存储节点上，实现均衡的数据负载。
解决方案：- 弹性伸缩：Ceph支持动态添加和移除存储节点，以适应存储需求的变化，并能自动平衡数据分布，提供弹性伸缩的能力。
分布式存储的系统和方法分布式存储是一种将大规模数据存储在多个节点上，通过网络连接实现数据共享和访问的技术。
与传统的集中式存储系统相比，分布式存储系统具有高可靠性、高可扩展性和高性能等优势。
本文将从系统架构、数据分布和一致性控制等方面介绍分布式存储的系统和方法。
1.系统架构分布式存储系统通常由多个存储节点组成，每个节点负责存储一部分数据，并通过网络进行通信。
常用的系统架构包括对等网络结构和主从网络结构。
对等网络结构中，每个节点都具有相同的权重且能够相互通信，用户可以直接连接到任何节点进行数据访问。
主从网络结构中，有一个或多个主节点负责接收用户请求和数据管理，其他节点作为从节点用于存储数据和提供服务。
主节点负责数据的划分和分配，从节点负责数据的存储和处理，主从节点之间通过数据复制保持数据的一致性。
2.数据分布数据分布是分布式存储系统的核心问题之一、常用的数据分布策略包括哈希分片和范围分片两种方式。
哈希分片根据数据的关键字进行哈希计算，将数据均匀分散到不同的节点上。
哈希分片具有很好的负载均衡性，但对于范围查询和数据迁移较为困难。
范围分片将数据按照一定的范围进行划分，例如按照时间范围或按照关键字范围划分数据。
范围分片适合于范围查询和数据迁移，但容易导致数据倾斜和节点负载不均衡的问题。
3.一致性控制一致性控制是保证分布式存储系统数据一致性的关键技术。
常用的一致性控制方法包括副本复制和分布式事务。
副本复制是指将数据复制到多个节点上，通过复制机制保证数据的一致性。
经典的副本复制策略包括主备复制、多主复制和链式复制等。
主备复制是指将数据复制到一个主节点和多个备份节点上，主节点负责接收写请求，备份节点负责接收读请求。
主备复制具有较好的数据一致性，但写性能相对较低。
多主复制是指将数据复制到多个节点，每个节点都可以接收写请求，通过协调机制来保证数据一致性。
链式复制是指数据依次从一个节点复制到下一个节点，链式复制可以提高写性能，但对网络延迟和节点故障比较敏感。
基于Hadoop构建对象存储系统
By云深作者：Terry/Alen/Adam/SeymourZ
转载请注明出处前言
●云计算领域目前有两大代表性系统：Google和Amazon，它们各自的存储系
统为Google GFS和Amazon S3，都提供高可靠性、高性能、高可扩展性的存储能力
●Hadoop HDFS就是Google GFS存储系统的开源实现，主要应用场景是作为
并行计算环境（MapReduce）的基础组件，同时也是Bigtable（如HBase、HyperTable）的底层分布式文件系统。
Hadoop HDFS也有自身的局限性，虽然作为分布式文件系统称谓，但它并不适合所有的应用场合。
如：单点
namespace问题，小文件问题等，早有阐述。
/blog/2009/02/
●Amazon S3作为一个对象存储系统运营，为客户提供1到5G任意大小的对
象（文件）存储，从有限的资料来看，S3没有采用GFS的类似的体系架构，也不对外提供完整的文件系统呈现，更多的是一种对象存储访问的形式。
●既然Hadoop HDFS适合处理和存储大块的文件，我们是否也可以把HDFS
作为一种容器看待，通过上层抽象，对外提供类似Amazon S3一样的对象存储功能呢？答案我想是肯定的，下面就讨论基于Hadoop开源项目，构建一个高可靠，高性能、高扩展性的对象存储系统，实现类似Amazon S3的用户接口。
系统架构
图-1 系统架构
系统组成：
对象访问接口层（Access Edge）
▪提供客户端Lib，供上层应用调用;
▪提供REST和SOAP接口，支持web业务的访问。
对象元数据存储层（MetaData Storage）
▪实现对象操作业务逻辑，包括：
1.Bucket创建；
2.Bucket删除；
3.Bucket信息查询；
4.对象创建；
5.对象元数据信息查询；
6.对象删除；
7.对象元数据修改；
▪负责对象元数据的管理和维护，基于Hbase实现，由Hbase实现系统的扩展和高可靠性
对象实体数据存储(DataNode)
▪提供对象数据的可靠存储；
▪提供对象归档文件的存储；
▪基于HDFS，支持数据冗余
归档管理(Archive Management)
▪零散的小对象文件的归档；
▪归档文件的存储管理；
▪失效对象的磁盘空间回收；
▪归档文件的再归档；
▪相关元数据信息的修改；
元数据存储子系统
采用Bigtable（HBase）的结构化存储系统，提供Mata Data存储：
注：RowKey的设计，应该为系统处理提供最合适的索引
HDFS中对象数据的存储形式
对象在HDFS中存储有两种形式：
▪对象文件——每个文件对应一个对象，对象创建时存储到ONest 中的形态；
∙
∙归档文件——为了减少HDFS中小文件的数据，将小的对象文件和归档文件归档。
HDFS中目录结构：
▪/data_dir-|-/object_dir/-|-obj_file0
| |-obj_file1
|
|-/arch_dir/-|-arch_file0
|-arch_file1
图-2 HDFS上的对象数据存储
Bucket的创建和删除
Bucket创建：
1、Bool Create Bucket(user_id, buck_name, buck_size, … );
2、MetaData Storage查询 Bucket信息表确定是否已经存在相同的user
bucket记录;
3、如果Bucket信息表中不存在相同的user Bucket记录，则在表中插
入一条user bucket记录;
4、返回True或者False表示操作成功与否；
Bucket删除：
1、Bool DropBucket(user_id, buck_name);
2、MetaData Storage查询 Bucket信息表确定是否已经存在相同的user
bucket记录;
3、如果Bucket信息表中存在相同的user Bucket记录，则查询
ObjectMeta表确定Bucket是否为空；
4、若Bucket为空，则删除Bucket信息表中对应的记录；
5、返回True或者False表示操作成功与否；
图-3 Bucket的创建和删除
对象的创建
1.
1.Client提交创建对象请求
create_obj_req(usr,bucket,obj_key,obj_meta);
2.检查user和Bucket的合法性，要求存在、可访问、容量允许；生
成对象在HDFS中的对象文件的URI；
3.返回对象文件URI；
4.将对象数据写入HDFS的对象文件；
5.通知MetaData Storage对象数据存储完成；
6.更新对象元数据索引信息，包括：
①对象元数据信息插入；
②Bucket的已使用空间大小，对于同一个对象的多个版本，
以最新版本空间大小为准；
1.
1.返回创建对象成功。
图-4 对象的创建
对象的删除
1.
1.Client提交删除对象请求delete_obj_req(usr,bucket,obj_key);
2.检查user和Bucket的合法性，要求存在、访问权限；不合法则返
回失败；
er和Bucket检查通过，则进行如下处理：
①删除对象在元数据表中的信息；
②将删除对象及其在hdfs中的路径信息存入到已删除对象表
中；
③更新Bucket使用空间大小；
对象删除时，对象可能有两种存储形态：
1.
1.对象文件—— Archive Management归档处理时，会直接删除无效
的该文件；
2.归档文件的一部分—— Archive Management对磁盘利用率低的归
档文件压缩处理时，删除该数据；
图-5 对象的删除
小文件的归档管理
该部分主要由周期性执行的MapReduce任务完成；有以下几个处理流程：
1.对象归档
2.扫描元数据信息表，统计未归档的对象信息，包括在HDFS中的
URI、对象大小等；
3.根据配置的归档文件大小限制，对统计所得的对象进行分组；
4.将每个分组中的对象文件合并到一个归档文件中；
5.更新相关对象元数据信息表中的数据位置描述项；
6.删除旧的对象文件；
图-6 小文件的归档
归档文件的压缩
1.
1.扫描已删除对象表，统计无效对象信息；
2.对于未归档的无效对象文件，直接删除；
3.将已归档的无效对象按照归档文件分组；
4.统计涉及到的归档文件的空间利用率；
5.统计利用率利用率低于阈值的每个归档文件中所有有效对象信息；
6.将归档文件中的有效对象数据合并到一个新的归档文件中；
7.更新相关对象元数据信息表中的数据位置描述项；
8.删除旧的归档文件；
图-7 归档文件的压缩
归档文件的再归档
1.扫描归档文件列表，统计占用磁盘空间低于阈值的归档文件；
2.根据归档文件大小配置参数，将统计所得归档文件分组；
3.统计各分组归档文件涉及到的对象；
4.将每个分组中的归档文件合并到一个归档文件；将归档文件中的
有效对象数据合并到一个新的归档文件中；
5.更新相关对象元数据信息表中的数据位置描述项；
6.删除旧的归档文件；
图-8 归档文件的再归档
总结语
基于Hadoop实现类似Amazon S3的对象存储系统，有一定的先天优势，例如Hadoop的HDFS作为数据存储的容器，解决了数据冗余备份的问题；Hadoop的半结构化的存储系统HBase可以支撑MetaData的存储，同时解决了MetaData 存储层的可靠性和可扩展性等问题。
HDFS天生不能适合存储大量小文件的缺陷，可以使用MapReduce处理架构在后台提供对象归档管理功能（Hadoop已经有了HAV的功能，只是没有平台化），使得HDFS仍然存储自己喜欢的“大文件”。
这种基于Hadoop实现的对象存储系统，并不能保证在现阶段达到和Amazon S3一样的服务效率，但随着Hadoop系统的不断完善（例如HDFS访问效率的提高，Append功能的支持等），相信也能有不俗的表现。
