6N137光耦合器是一款用于单通道的高速光耦合器，其内部有一个850 nm波长AlGaAs LED和一个集成检测器组成，其检测器由一个光敏二极管、高增益线性运放及一个肖特基钳位的集电极开路的三极管组成。具有温度、电流和电压补偿功能，高的输入输出隔离，LSTTL/TTL兼容，高速(典型为10MBd)，5mA的极小输入电流。
特性：
①转换速率高达10MBit/s;
②摆率高达10kV/us;
③扇出系数为8;
④逻辑电平输出;
⑤集电极开路输出;
工作参数：
最大输入电流，低电平：250uA 最大输入电流，高电平：15mA 最大允许低电平电压(输出高)：0.8v 最大允许高电平电压：Vcc 最大电源电压、输出：5.5V 扇出(TTL负载)：8个(最多) 工作温度范围：-40°C to +85°C
典型应用：高速数字开关，马达控制系统和A/D转换等

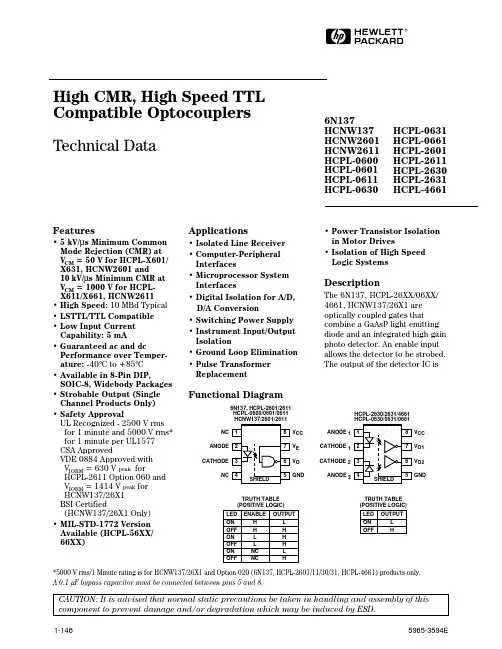

6N137光耦合器的内部结构、管脚如图1所示。
6N137光耦合器的真值如表1所示：
6N137光耦合器的真值表
输入 使能 输出
H H L
L H H
H L H
L L H
H NC L
L NC H
需要注意的是，在6N137光耦合器的电源管脚旁应有—个0.1uF的去耦电容。在选择电容类型时，应尽量选择高频特性好的电容器，如陶瓷电容或钽电容，并且尽量靠近6N137光耦合器的电源管脚；另外，输入使能管脚在芯片内部已有上拉电阻，无需再外接上拉电阻。
6N137光耦合器的使用需要注意两点：第一是6N137光耦合器的第6脚Vo输出电路属于集电极开路电路，必须上拉一个电阻；第二是6N137光耦合器的第2脚和第3脚之间是一个LED，必须串接一个限流电阻。
6n137的内部结构原理如下图所示，信号从脚2和脚3输入，发光二极管发光，经片内光通道传到光敏二极管，反向偏置的光敏管光照后 导通，经电流-电压转换后送到与门的一个输入端，与门的另一个输入为使能端，当使能端为高时与门输出高电平，经输出三极管反向后光电隔离器输出低电平。当 输入信号电流小于触发阈值或使能端为低时，输出高电平，但这个逻辑高是集电极开路的，可针对接收电路加上拉电阻或电压调整电路。
型号：
单通道： 6N137 ， HCPL2601 ， HCPL2611
双通道： HCPL2630 ， HCPL2631
高速10MBit / s的逻辑门光电
引脚图
原理如上图所示，若以脚2为输入，脚3接地，则真值表如附表所列，这相当于非门的传输，若希望在传输过程中不改变逻辑状态，则从脚3 输入，脚2接高电平。
真值表 功能（正逻辑）
Input
输入 Enable
使能 Output
输出
H H L
L H H
H L H
L L H
H NC L
L NC H
绝对最大额定值（Ta= 25 ℃除非另有说明）：
Symbol
符号 Parameter 参数 Value 数值 Units
单位
TSTG Storage Temperature 贮藏温度 -55 to +125 ℃
TOPR Operating Temperature 操作温度 -40 to +85 ℃
TSOL Lead Solder Temperature 焊料温度 260 for 10 sec ℃
EMITTER 发送端
IF DC/Average Forward 直流/平均正向 单通道 50
mA
Input Current 输入电流 双通道(每通道) 30
VE Enable Input Voltage Not to Exceed VCC by more than
500mV 单通道 5.5 V
VR Reverse Input Voltage 反向输入电压 每个通道 5.0 V
PI Power Dissipation 功耗 单通道 100
mW
双通道(每通道) 45
DETECTOR 接收端
VCC (1
minute
max) Supply Voltage 电源电压 7.0 V
IO Output Current 输出电流 单通道 50
mA
双通道(每通道) 50
VO Output Voltage 输出电压 每个通道 7.0 V
PO Collector Output 集电极输出 单通道 85
mW
Power Dissipation 功耗 双通道(每通道) 60
建议操作条件：
Symbol
符号 Parameter 参数 最 小 最大 Units单位
IFL Input Current Low Level 输入电流，低电平 0 250 μA
IFH Input Current High Level 输入电流，高电平 *6.3 15 mA
VCC Supply Voltage Output 供电电压，输出 4.5 5.5 V
VEL Enable Voltage Low Level 使能电压，低电平 0 0.8 V
VEH Enable Voltage High Level 使能电压，高电平 2.0 VCC V
TA 工作温度范围 -40 +85 ℃
N Fan Out (TTL load)扇出期( TTL负载) 8
电学特性（Ta=0至70 ，除非另有规定） 单独的组件特征：
Symbol
符号 Parameter 参数 测试条件 最小 典型 最大 单位
VF Input Forward Voltage输入正向电压 IF = 10mA 1.8
V
TA=25℃ 1.4 1.75
BVR Input Reverse Breakdown Voltage 输入反向击穿电压 IR = 10μA 5.0 V
CIN Input Capacitance 输入电容 VF = 0 f = 1MHz 60 pF
ΔVF /
ΔTA Input Diode Temperature
Coefficient 输入二极管温度系数 IF = 10mA -1.4 mV/℃
DETECTOR 接收端
ICCH High Level Supply Current高电源电流 VCC = 5.5V IF = 0mA
VE = 0.5V 单通道 7 10
mA
双通道 10 15
ICCL Low Level Supply Current 低电平电源电流 单通道 VCC=5.5V IF =
10mA 9 13 mA
双通道 VE = 0.5V 14 21
IEL Low Level Enable Current 低电平使能电流 VCC = 5.5V VE = 0.5V -0.8 -1.6 mA
IEH High Level Enable Current 高电平使能电流 VCC = 5.5V VE = 2.0V -0.6 -1.6 mA
VEH High Level Enable Voltage 高电平使能电压 VCC = 5.5V IF = 10mA 2.0 V
VEL Low Level Enable Voltage 低电平使能电压 VCC = 5.5V IF = 10mA(3) 0.8 V
开关特性 (TA= -40℃ to +85℃ VCC= 5V IF= 7.5mA 除非另有说明)：
Symbol
符号 AC Characteristics交流特性 测试条件 最小 典型 最大 单位
TPHH Propagation Delay Time
to Output HIGH Level传递延迟时间到高电平输出 RL=350ΩCL=15pF(4)(Fig.12) TA=25℃ 20 45 75
ns 100
TPHL Propagation Delay Time
to Output LOW Level传递延迟时间到低电平输出 TA = 25℃(5) 25 45 75
ns RL = 350Ω CL = 15pF (Fig. 12) 100
|TPHL Pulse Width Distortion (RL = 350Ω CL = 15pF (Fig. 12) 3 35 ns
TPLH| 脉宽失真
tr Output Rise Time (10–90%)输出上升时间( 10-90 ％ ) RL = 350Ω CL = 15pF(6)(Fig. 12) 50 ns
tf Output Rise Time (90–10%)输出上升时间( 90-10 ％ ) RL = 350Ω CL = 15pF(7)(Fig. 12) 12 ns
tELH Enable Propagation
Delay Time to Output
HIGH Level允许传播延迟时间到高电平输出 IF = 7.5mA VEH = 3.5V RL = 350Ω CL = 15pF(8)(Fig.
13) 20 ns
tEHL Enable Propagation
Delay Time to Output
LOW Level 允许传播延迟时间到低电平输出 IF = 7.5mA VEH = 3.5V RL = 350Ω CL = 15pF(9)(Fig.
13) 20 ns
|CMH| Common Mode Transient
Immunity (at Output
HIGH Level) 共模瞬态抑制比(输出高电平) TA=25℃|VCM| =50V (Peak)
IF=0mA VOH (Min.)= 2.0V RL =
350Ω(10)(Fig. 14) 6n137HCPL2630 10000
V/μs HCPL2601
HCPL2631 5000 10000
|VCM| = 400V HCPL2611 10000 15000
V/μs |CML| Common Mode Transient
Immunity (at Output LOW
Level) 共模瞬态抑制比(输出低电平) RL = 350Ω IF = 7.5mA VOL
(Max.)= 0.8V TA = 25℃(11)
(Fig. 14) 6n137HCPL2630 10000
HCPL2601
HCPL2631 5000 10000
|VCM| = 400V HCPL2611 10000 15000
电气特性（续） 转移特性(TA = -40 to +85℃ 除非另有说明)
Symbol
符号 DC Characteristics 直流特性 测试条件 最小 典型 最大 Unit
