纳米涂层制备方法分享

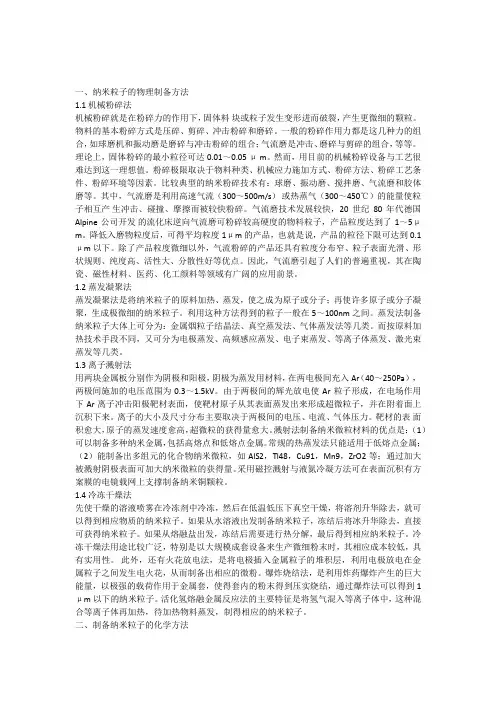

一、纳米粒子的物理制备方法

1.1 机械粉碎法

机械粉碎就是在粉碎力的作用下，固体料 块或粒子发生变形进而破裂，产生更微细的颗粒。物料的基本粉碎方式是压碎、剪碎、冲击粉碎和磨碎。一般的粉碎作用力都是这几种力的组合，如球磨机和振动磨是磨碎与冲击粉碎的组合；气流磨是冲击、磨碎与剪碎的组合，等等。理论上，固体粉碎的最小粒径可达0.01～0.05 μ m。然而，用目前的机械粉碎设备与工艺很难达到这一理想值。粉碎极限取决于物料种类、机械应力施加方式、粉碎方法、粉碎工艺条件、粉碎环境等因素。比较典型的纳米粉碎技术有：球磨、振动磨、搅拌磨、气流磨和胶体磨等。其中，气流磨是利用高速气流（300～500m/s） 或热蒸气（300～450℃）的能量使粒子相互产 生冲击、碰撞、摩擦而被较快粉碎。气流磨技术发展较快，20世纪80年代德国Alpine公司开发 的流化床逆向气流磨可粉碎较高硬度的物料粒子，产品粒度达到了1～5μm。降低入磨物粒度后，可得平均粒度1μm的产品，也就是说，产品的粒径下限可达到0.1μm以下。除了产品粒度微细以外，气流粉碎的产品还具有粒度分布窄、粒子表面光滑、形状规则、纯度高、活性大、分散性好等优点。因此，气流磨引起了人们的普遍重视，其在陶瓷、磁性材料、医药、化工颜料等领域有广阔的应用前景。

1.2 蒸发凝聚法

蒸发凝聚法是将纳米粒子的原料加热、蒸发，使之成为原子或分子；再使许多原子或分子凝聚，生成极微细的纳米粒子。利用这种方法得到的粒子一般在5～100nm之间。蒸发法制备纳米粒子大体上可分为：金属烟粒子结晶法、真空蒸发法、气体蒸发法等几类。而按原料加热技术手段不同，又可分为电极蒸发、高频感应蒸发、电子束蒸发、等离子体蒸发、激光束蒸发等几类。

1.3 离子溅射法

用两块金属板分别作为阴极和阳极，阴极为蒸发用材料，在两电极间充入Ar（40～250Pa） ，两极间施加的电压范围为0.3～1.5kV。由于两极间的辉光放电使Ar粒子形成，在电场作用下Ar离子冲击阳极靶材表面，使靶材原子从其表面蒸发出来形成超微粒子，并在附着面上沉积下来。离子的大小及尺寸分布主要取决于两极间的电压、电流、气体压力。靶材的表 面积愈大，原子的蒸发速度愈高，超微粒的获得量愈大。溅射法制备纳米微粒材料的优点是： （1）可以制备多种纳米金属，包括高熔点和低熔点金属。常规的热蒸发法只能适用于低熔点金属；（2）能制备出多组元的化合物纳米微粒，如AlS2，Tl48，Cu91，Mn9，ZrO2等；通过加大被溅射阴极表面可加大纳米微粒的获得量。采用磁控溅射与液氮冷凝方法可在表面沉积有方案膜的电镜载网上支撑制备纳米铜颗粒。

1化学气相沉积法

1.1化学气相沉积法的原理

化学气相沉积法(Chemical Vapour Deposition (CVD) )是通过气相或者在基板表面上的化学反应，在基板上形成薄膜。化学气相沉积方法实际上是化学反应方法，因此。用CVD方法可以制备各种物质的薄膜材料。通过反应气体的组合可以制备各种组成的薄膜，也可以制备具有完全新的结构和组成的薄膜材料，而且即使是高熔点物质也可以在很低的温度下制备。

用化学气相沉积法可以制备各种薄膜材料、包括单元素物、化合物、氧化物、氮化物、碳化物等。采用各种反应形式，选择适当的制备条件——基板温度、气体组成、浓度和压强、可以得到具有各种性质的薄膜构料。 化学气相沉积的化学反应形式．主要有热分解反应、氢还原反应、金属还原反应、基板还原反应、化学输运反应、氧化反应、加水分解反应、等离子体和激光激发反应等。

化学气相沉积法制备纳米碳材料的原理是碳氢化合物在较低温度下与金属纳米颗粒接触时通过其催化作用而直接生成。化学气相沉积法制备碳纳米管的工艺是基于气相生长碳纤维的制备工艺。在研究气相生长碳纤维早期工作中就己经发现有直径很细的空心管状碳纤维，但遗憾的是没有对其进行更详细的研究[4]。直到Iijima在高分辨透射电子显微镜发现产物中有纳米级碳管存在，才开始真正的以碳纳米管的名义进行广泛而深入的研究。

化学气相沉积法制备碳纳米管的原料气，国际上主要采用乙炔，但也采用许多别的碳源气体，如甲烷、一氧化碳、乙烯、丙烯、丁烯、甲醇、乙醇、二甲苯等。在过渡金属催化剂铁钴镍催化生成的碳纳米管时，使用含铁催化剂，多数得到多壁碳纳米管；使用含钴催化剂，大多数的实验得到多壁碳纳米管；过渡金属的混合物比单一金属合成碳纳米管更有效。铁镍合金多合成多壁碳纳米管，铁钴合金相比较更容易制得单壁碳纳米管。此外，两种金属的混合物作为催化剂可以大大促进碳纳米管的生长。许多文献证实铁、钴、镍任意两种的混合物或者其他金属与铁、钴、镍任何一种的混合物均对碳纳米管的生长具有显著的提高作用，不仅可以提高催化剂的性能，而且可以提高产物的质量或者降低反应温度。催化裂解二甲苯时，将适量金属铽与铁混合，可以提高多壁碳纳米管的纯度和规则度。因而，包括像烃及一氧化碳等可在催化剂上裂解或歧化生成碳的物料均有形成碳纳米管的可能。Lee Y T 等[5]讨论了以铁分散的二氧化硅为基体，乙炔为碳源所制备的垂直生长的碳纳米管阵列的生长机理，并提出了碳纳米管的生长模型。Mukhopdayya K等[6]提出了一种简单而新颖的低温制备碳纳米管阵列的方法。该法以沸石为基体，以钴和钒为催化剂，仍是以乙炔气体为碳源。Pna Z W等[7]以乙炔为碳源，铁畦纳米复合物为基体高效生长出开口的多壁碳纳米管阵列。

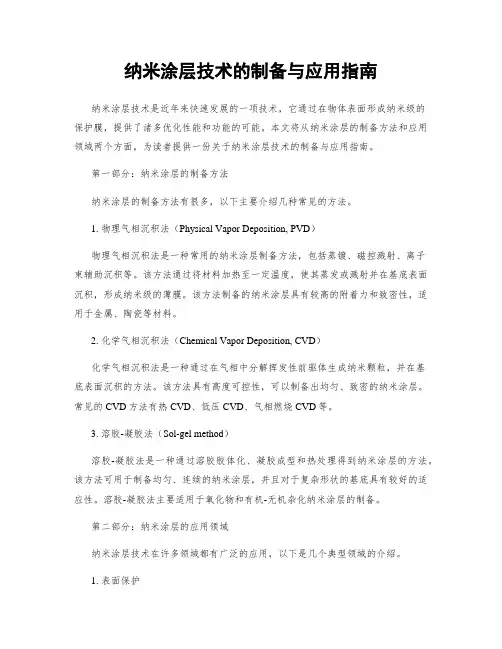

纳米涂层技术的制备与应用指南

纳米涂层技术是近年来快速发展的一项技术，它通过在物体表面形成纳米级的保护膜，提供了诸多优化性能和功能的可能。本文将从纳米涂层的制备方法和应用领域两个方面，为读者提供一份关于纳米涂层技术的制备与应用指南。

第一部分：纳米涂层的制备方法

纳米涂层的制备方法有很多，以下主要介绍几种常见的方法。

1. 物理气相沉积法（Physical Vapor Deposition, PVD）

物理气相沉积法是一种常用的纳米涂层制备方法，包括蒸镀、磁控溅射、离子束辅助沉积等。该方法通过将材料加热至一定温度，使其蒸发或溅射并在基底表面沉积，形成纳米级的薄膜。该方法制备的纳米涂层具有较高的附着力和致密性，适用于金属、陶瓷等材料。

2. 化学气相沉积法（Chemical Vapor Deposition, CVD）

化学气相沉积法是一种通过在气相中分解挥发性前驱体生成纳米颗粒，并在基底表面沉积的方法。该方法具有高度可控性，可以制备出均匀、致密的纳米涂层。常见的CVD方法有热CVD、低压CVD、气相燃烧CVD等。

3. 溶胶-凝胶法（Sol-gel method）

溶胶-凝胶法是一种通过溶胶胶体化、凝胶成型和热处理得到纳米涂层的方法。该方法可用于制备均匀、连续的纳米涂层，并且对于复杂形状的基底具有较好的适应性。溶胶-凝胶法主要适用于氧化物和有机-无机杂化纳米涂层的制备。

第二部分：纳米涂层的应用领域

纳米涂层技术在许多领域都有广泛的应用，以下是几个典型领域的介绍。

1. 表面保护 纳米涂层可以在物体表面形成一层保护膜，能够有效阻隔外界环境对物体的侵蚀，提高物体的耐磨性、耐腐蚀性和耐高温性。因此，纳米涂层广泛应用于汽车、航空航天、建筑等领域，保护金属、陶瓷等材料的表面。

2. 功能增强

纳米涂层可以赋予物体新的功能和性能。例如，通过在汽车玻璃表面涂覆纳米涂层，可以提高玻璃的防水性和自清洁性；在纺织品表面涂覆纳米涂层，则可以赋予纺织品防水、防污染等功能。

一、实验目的

1. 掌握纳米涂层的制备方法；

2. 分析纳米涂层的物理、化学性质；

3. 评估纳米涂层的性能，为实际应用提供参考。

二、实验材料与仪器

1. 材料：

（1）氧化铝（Al2O3）

（2）聚四氟乙烯（PTFE）

（3）溶剂：丙酮、乙醇、去离子水

（4）助剂：分散剂、稳定剂

2. 仪器：

（1）高速分散机

（2）旋涂仪

（3）紫外-可见分光光度计

（4）扫描电子显微镜（SEM）

（5）原子力显微镜（AFM）

（6）接触角测量仪

三、实验方法

1. 纳米涂层的制备

（1）将氧化铝和聚四氟乙烯按一定比例混合，加入适量溶剂溶解；

（2）加入分散剂和稳定剂，搅拌均匀；

（3）将混合液在高速分散机上分散30分钟；

（4）将分散好的混合液用旋涂仪涂覆在基底上； （5）将涂覆好的基底放入烘箱中，80℃干燥2小时。

2. 纳米涂层的性能测试

（1）紫外-可见分光光度计测试：测试纳米涂层的透光率；

（2）SEM观察：观察纳米涂层的表面形貌；

（3）AFM测试：测试纳米涂层的厚度、表面粗糙度；

（4）接触角测量：测试纳米涂层的疏水性。

四、实验结果与分析

1. 纳米涂层的透光率

通过紫外-可见分光光度计测试，得到纳米涂层的透光率约为95%。表明制备的纳米涂层具有良好的透光性能。

2. 纳米涂层的表面形貌

通过SEM观察，纳米涂层表面呈均匀的颗粒状，颗粒尺寸约为50-100nm。表明制备的纳米涂层具有良好的分散性和均匀性。

3. 纳米涂层的厚度和表面粗糙度

通过AFM测试，得到纳米涂层的厚度约为200nm，表面粗糙度约为5nm。表明制备的纳米涂层具有较厚的厚度和较低的表面粗糙度。

4. 纳米涂层的疏水性

通过接触角测量，得到纳米涂层的接触角约为150°。表明制备的纳米涂层具有良好的疏水性。

五、结论

1. 通过实验，成功制备了具有良好分散性、均匀性和疏水性的纳米涂层；
