数显游标卡尺操作规程

常熟卓辉光电科技股份有限公司 文件编号 SPT-JZ-107-2015

DL91150数显卡尺操作规程 版本/修订 A/0

1.使用操作指引:

1.1.拉开卡尺，用干净的白纸或布条清洁外径量爪

1.2.推紧卡尺，确认显示屏显示为零。

1.3.如不为零，则按下“origin”（归零键），使卡尺归零。

1.4.反复推拉3-5次，每次推紧量爪显示屏均显示“0”，则可以开始测量。

2.测外径：将待测件置于外径量爪之间，轻轻推紧量爪，使量爪刚好抓住待测件量外侧面。

3.测内径：将内径量爪置于待测件内侧面之间，轻轻拉紧量爪，使量爪刚好抓住待测件量内侧面。

4.测高度、深度：将深度臂伸进待测部位底端，轻轻下压尺身，使尺身末端紧贴待测部位顶端。

5.注意！：深度杆必须与尺身平直并紧贴待测部位！

6.读数：测定完成后，直接读取数字显示屏上的数据，即为测量数据。单位是：mm

7.记录：将读得的数据认真、如实填写在相关记录表单的相应栏目中即可。

8.使用卡尺测量零件尺寸时，必须注意以下几点：

8.1.测量前应把卡尺擦干净,检查卡尺的两个测量面和测量刃口是否平直无损,把上、下两个量爪紧密贴合时,应无明显的间隙;

8.2.移动尺框时,活动要自如,不应有过松或过紧,更不能有晃动现象;

8.3.测量产品时,卡尺的测量面不可轻斜;

8.4.测量时,用力要均匀,产品保持要掉不掉的状态；

8.5.卡尺的液晶显示处不可碰油、碰水；

8.6.测量零件时,零件上不能有异物,并在常温下测量；

8.7.使用时,必须轻拿轻放,不可掉到地上。

编制 审核 标准化 批准

游标卡尺的操作流程

1. 准备工作

在使用游标卡尺之前，首先需要进行一些准备工作。首先要确保游标卡尺的测量表面是清洁的，没有灰尘和杂物。其次要检查游标卡尺的刻度是否清晰，是否有损坏或者变形。最后要确认游标卡尺的零点是否正确，如果不正确需要进行调零操作。

2. 检查测量对象

在进行测量之前，需要仔细检查测量对象，确保其表面是干净平整的。如果测量对象有较大的划痕或者锈蚀，可能会影响测量的准确性，此时需要进行修整或者更换测量对象。

3. 选择合适的测量方式

游标卡尺可以测量内径、外径和深度，因此在进行测量之前需要确定测量的方式。对于外径测量，应该选择合适的两支测量爪进行外径测量；对于内径测量，应该将两支测量爪靠近，然后放入要测量的内径，再慢慢旋转旋钮，使两支测量爪能够紧贴内径进行测量；对于深度测量，应该使用深度棒进行测量。

4. 进行测量

在确定好测量的方式之后，可以开始进行测量。首先将游标卡尺放置在要测量的对象上，然后将测量爪轻轻压紧，确保其与测量对象表面接触。然后读取游标卡尺上的刻度数值，注意刻度数值的读取应该是水平方向的。

5. 记录测量结果

在进行测量的过程中，需要及时记录测量结果。可以使用笔和纸来记录测量值，同时也可以使用数显游标卡尺，它可以直接显示测量结果。记录测量结果的目的是为了后续分析和使用，确保测量结果的准确性。

6. 注意事项

在进行游标卡尺操作的过程中，需要注意一些事项。首先是要轻放游标卡尺，避免剧烈摔跌，以免影响其测量精度。其次是在使用过程中需要注意防水防尘，避免游标卡尺受到较严重的污染。另外还需要定期保养和校正游标卡尺，确保其测量精度。

总结起来，游标卡尺的操作流程并不复杂，但需要一定的技巧和注意事项。通过正确的操作流程，可以确保游标卡尺的测量精度，为后续的工作提供准确的数据支持。所以在使用游标卡尺时，需要注意以上事项，并进行正确的操作流程。

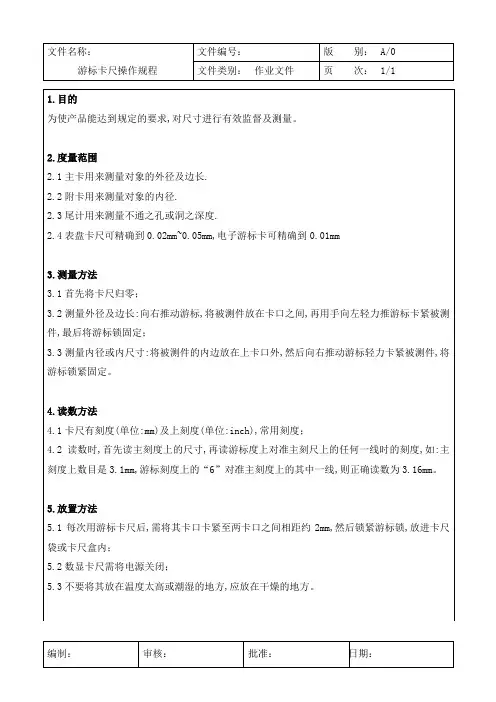

文件名称： 文件编号： 版 别： A/0

游标卡尺操作规程 文件类别： 作业文件 页 次： 1/1

编制： 审核： 批准： 日期：

1.目的

为使产品能达到规定的要求,对尺寸进行有效监督及测量。

2.度量范围

2.1主卡用来测量对象的外径及边长.

2.2附卡用来测量对象的内径.

2.3尾计用来测量不通之孔或洞之深度.

2.4表盘卡尺可精确到0.02mm~0.05mm,电子游标卡可精确到0.01mm

3.测量方法

3.1首先将卡尺归零；

3.2测量外径及边长:向右推动游标,将被测件放在卡口之间,再用手向左轻力推游标卡紧被测件,最后将游标锁固定；

3.3测量内径或内尺寸:将被测件的内边放在上卡口外,然后向右推动游标轻力卡紧被测件,将游标锁紧固定。

4.读数方法

4.1卡尺有刻度(单位:mm)及上刻度(单位:inch),常用刻度；

4.2读数时,首先读主刻度上的尺寸,再读游标度上对准主刻尺上的任何一线时的刻度,如:主刻度上数目是3.1mm,游标刻度上的“6”对准主刻度上的其中一线,则正确读数为3.16mm。

5.放置方法

5.1每次用游标卡尺后,需将其卡口卡紧至两卡口之间相距约2mm,然后锁紧游标锁,放进卡尺袋或卡尺盒内；

5.2数显卡尺需将电源关闭；

5.3不要将其放在温度太高或潮湿的地方,应放在干燥的地方。

信阳师范学院因仑班课程设计开题报告

姓 名 性别 学 号 专 业 年 级

孙亚凡 女 10 电子信息工程 2009级

题

目 数显游标卡尺

选

题

意

义

及

主

要

内

容 数显游标卡尺这一设计利用ATMEL公司的AT89C51单片机，通过C语言编程，不仅可以像普通游标卡尺一样对长度、内外径，还可以通过显示设设备直接读出长度值，测量精确，方便快捷，本设计真正达到了实用与人性化的和谐统一，有着广阔的开发前景。

思

路

及

方

法 本设计的原理方框图如下图所示：

本设计主要包括硬件和软件两大部分。通过测量电将测量的非电量转换成电压信号，并通过模数转换器将电压模拟信号转换成数字信号，再由单片机对其进行处理，并将测量结果由LED数码管显示出来。

本设计克服了普通游标卡尺读数困难的缺点，可以更加方便快捷对长度进行测量。

指

导

教

师

意

见

指导教师签名：

年 月 日

测量

电路 数模

转换 单片机

处理器 显示

电路
