铜管焊接施工工艺方法

铜管施工安装工艺

铜管施工安装工艺是指根据建筑、工业和民用项目的设计要求，按照一定的技术规范和施工流程，在确定的位置和方向上安装铜管。铜管作为一种优质的管材，具有良好的导热性、耐腐蚀性和可靠性，广泛应用于水力工程、石油化工、供暖通风和民用建筑等领域。

1.准备工作：

在进行铜管施工安装前，首先需要对设计图纸进行详细的研究和分析，了解管道系统的结构和布局。然后，根据设计要求，准备好所需的材料和工具，包括铜管、管件、焊接材料、切割工具、测量工具等。

2.测量和定位：

根据设计图纸和实际情况，在墙面、地面或天花板上进行测量和定位，确定铜管的准确位置和方向。使用测量工具如尺子、水平仪和铅垂线等，确保管道安装的水平、垂直和准确。

3.切割和组装：

根据测量结果，使用切割工具如管剪或锯片将铜管切割成需要的长度。然后，将管件与铜管进行组装，使用压力工具和焊接材料将它们连接起来。在组装过程中，要确保铜管与管件之间的间隙符合施工规范和技术要求。

4.固定和支撑：

在完成管道组装后，需要对铜管进行固定和支撑，以确保其稳定性和强度。可以使用管夹、吊架或支架来固定铜管，使其能够承受系统内的压力和重量。在固定和支撑过程中，要确保管道不产生变形和位移，以避免对安装质量产生不利影响。 5.检查和测试：

在完成铜管施工安装后，需要进行系统的检查和测试，以确保其正常运行和安全性。可以使用压力表、漏水测试仪和红外线测温仪等工具，检查铜管系统的泄漏情况、水流速度和温度分布等参数。如果存在问题，需要及时进行修复和调整，以提高系统的可靠性和效果。

6.涂料和保护：

在铜管施工安装结束后，需要对铜管进行涂料和保护，以延长其使用寿命和防止腐蚀。可以使用环氧树脂涂层、防腐漆或包覆材料等，对铜管进行表面保护和绝缘处理。在涂料和保护过程中，要注意涂层的均匀性和质量，以确保其有效性和稳定性。

总结起来，铜管施工安装工艺是一个复杂而重要的工作，需要工程师和施工人员具备丰富的经验和专业知识。只有按照规范和要求进行施工，才能确保铜管系统的安全性、稳定性和可靠性。在施工过程中，还要注意安全防护措施，遵守施工规章制度，以保证施工人员的人身安全和环境保护。通过科学的施工安装工艺，可以有效提高铜管系统的工作效率和经济效益，为建筑、工业和民用项目的正常运行提供可靠的保障。

多联机空调系统铜管施工工法

多联机的运行效果如何，不仅取决于设备，也与冷媒管的安装、和冷媒剂的灌注等安装因素有着密切联系。本工法着重在施工中解决以下关键问题：

1、冷媒管的选择应采用去磷无缝紫铜管，规格Φ19.05以下的铜管采用盘管，减少铜管接头，规格大于Φ19.05的采用直管；

2、冷媒管施工必须保证管内干燥，尽量避免在雨天施工；

3、冷媒管焊接过程中必须充氮气保护，并根据实际施工经验总结出了合理的压力值，避免了氮气流量过大，焊接处容易产生砂眼，流量过少，则会产生氧化膜过多氮气必须从焊接处流过的弊端。并提出切实可行的充氮气方法。

4、规定的冷媒管在焊接时各种安装方式对应的焊接方式，主要防止烫伤或出现砂眼而泄露。

5、提出分歧管的选择和安装方式避免多台多联机间冷热不均的现象

6、规范了安装完成后系统吹扫、气密试验、干燥及冲制冷剂的流程及标准。

工艺原理：

利用熔点比铜低的钎料，熔化后依靠毛细管作用填满接头间隙，并与母材之间相互扩散实现连接，依靠液态钎料和固态金属的相互扩散而达到原子的结合。同时这两种材料相互进行配合。通过合理设置支吊架的形式及位置，控制分歧管处于水平或垂直状态，保证流量均衡分配。

施工工艺流程及操作要点

施工工艺流程：

施工准备→材料选择→复核配管尺寸→→铜管敷设→钎焊连接→管道冲洗→气密试验→管道保温→真空干燥→冷媒追加→调试运行

操作要点：

1 施工准备：

1.1 现场核对：

安装前首先核对图纸，检查管道布置是否与结构及其它专业管道交叉、矛盾；核对管道预埋件、支架、套管的位置、标高是否正确。检查前期土建施工过程中预留孔洞是否准确、齐全。

1.2 材料准备：

熟悉该工程用到的各类材料包括铜管、分歧管、型钢、保温等，及时准确的核对材料采购部门提供的材料，确认是否满足施工。

1.3 人员准备：

根据工程量确定施工人员人数，进行安全及技术交底。

2.2 材料选择

2.2.1 冷媒管路审核：

1

铜及铜合金焊接施工工艺标准

1 适用范围本工艺标准适用于紫铜钨极氩弧焊、黄铜的氧乙炔焰焊以及紫铜、黄铜的氧乙炔焰钎焊。

2 施工准备

2.1 规范性引用文件下列标准适合的条款通过本标准引用则构成本标准的条文，使用本标准的各方应探讨使用下列标准最新版本的可能性。

铜及铜合金焊接及钎焊技术规程》 HGJ223

铜及铜合金焊条》 GB/T3670 铜及铜合金焊丝》 GB9460

铜基钎料》 GB6418

银基钎料》 GB10046

纯铜板》 GB2024

黄铜板和带》 GB2041

拄制铜管》 GB1527

挤制铜管》 GB1528

拄制黄铜管》 GB1529

挤制黄铜管》 GB1530

2.2 材料

2.2.1 工程中应优先选用已列入国家标准或行业标准的母材和焊接材料

2.2.2 工程中选用的母材和焊接材料必须具有质量证明书或合格证，无质量证明书的材料不得使用，对质量证明书或合格证中的数据有怀疑时应进行必要的检验。

2.2.3 用于压力容器受压元件的铜及铜合金应为退火状态。

2.2.4 母材和焊接材料应妥善保管，防止损伤、污染和腐蚀。

2.2.5 施工中应按设计要求或国家现行的标准、规范中的规定选用焊丝、钎料、焊剂、钎剂。

2.2.6 如果选用未列入国家标准的母材或焊接材料，应对该材料按国家有关标准进行复验，并提出满足设计要求的焊接工艺试验资料。

2.2.7手工钨极氩弧焊使用的氩气纯度不应低于96.96%,并符合GB4842《氩气》的规定，焊接或钎焊使用的乙炔气纯度不应低于96.5%，氧气纯度不应低于99.2%。

2.2.8焊丝、焊剂、钎料、钎剂选用参考表

表2.2.8焊丝、焊剂、钎料、钎剂选用参考表

母材与焊接方法 焊丝或钎料 焊剂或钎剂

紫铜钨极氩弧焊 HSCu 气剂301

黄铜氧乙炔焰焊 HSCuZn-3、HSCuZn-4 气剂301

紫铜氧乙炔焰钎焊 BCu54ZnHSCuZn-3、HSCuZn-4 气剂301

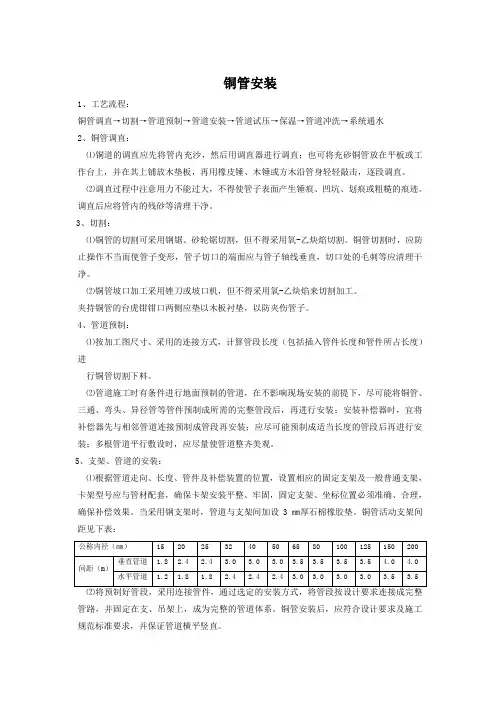

铜管安装

1、工艺流程：

铜管调直→切割→管道预制→管道安装→管道试压→保温→管道冲洗→系统通水

2、铜管调直：

⑴铜道的调直应先将管内充沙，然后用调直器进行调直；也可将充砂铜管放在平板或工作台上，并在其上铺放木垫板，再用橡皮锤、木锤或方木沿管身轻轻敲击，逐段调直。

⑵调直过程中注意用力不能过大，不得使管子表面产生锤痕、凹坑、划痕或粗糙的痕迹。调直后应将管内的残砂等清理干净。

3、切割：

⑴铜管的切割可采用钢锯、砂轮锯切割，但不得采用氧-乙炔焰切割。铜管切割时，应防止操作不当而使管子变形，管子切口的端面应与管子轴线垂直，切口处的毛刺等应清理干净。

⑵铜管坡口加工采用锉刀或坡口机，但不得采用氧-乙炔焰来切割加工。

夹持铜管的台虎钳钳口两侧应垫以木板衬垫，以防夹伤管子。

4、管道预制：

⑴按加工图尺寸、采用的连接方式，计算管段长度（包括插入管件长度和管件所占长度）进

行铜管切割下料。

⑵管道施工时有条件进行地面预制的管道，在不影响现场安装的前提下，尽可能将铜管、三通、弯头、异径管等管件预制成所需的完整管段后，再进行安装；安装补偿器时，宜将补偿器先与相邻管道连接预制成管段再安装；应尽可能预制成适当长度的管段后再进行安装；多根管道平行敷设时，应尽量使管道整齐美观。

5、支架、管道的安装：

⑴根据管道走向、长度、管件及补偿装置的位置，设置相应的固定支架及一般普通支架，卡架型号应与管材配套，确保卡架安装平整、牢固，固定支架、坐标位置必须准确、合理，确保补偿效果。当采用钢支架时，管道与支架间加设3㎜厚石棉橡胶垫。铜管活动支架间距见下表：

公称内径（㎜） 15 20 25 32 40 50 65 80 100 125 150 200

间距（m） 垂直管道 1.8 2.4 2.4 3.0 3.0 3.0 3.5 3.5 3.5 3.5 4.0 4.0

水平管道 1.2 1.8 1.8 2.4 2.4 2.4 3.0 3.0 3.0 3.0 3.5 3.5
