应急照明灯具设置要求

定义:

3.1消防应急灯具

火灾发生时,为人员疏散、消防作业提供标志和/或照明的各类灯具。

3.2消防应急照明灯

为人员疏散和/或消防作业提供照明的消防应急灯具。

3.3消防应急标志灯

用图形和/或文字完成下述功能的消防应急灯具:

a)指示安全出口及其方向;

b)指示楼层、避难层及其他安全场所;

c)指示灭火器具存放位置及其方向;

d)指示禁止入内的通道、场所及危险品存放处。

3.4消防应急照明标志灯

同时具备消防应急照明灯和消防应急标志灯功能的消防应急灯具。

3.5应急电源

火灾发生时,为消防应急灯具供电的非主电电源。

5技术要求

5.1.1消防应急灯具的应急转换时间应不大于5s。高危区域使用的消防应急灯具的应急转换时间应不大于0.25s。

5.1.2消防应急灯具的应急工作时间应不小于90min,且不小于灯具本身标称的应急工作时间。

5.1.3标志灯标志的颜色应为绿色、红色、白色与绿色组合、白色与红色组合四种之一。

5.1.4照明灯从主电源转换到应急电源供电时,其光通量应不低于光源在额定电压时光通量的70%。

5.1.9自带电源型和子母电源型的消防应急灯具应设主电、充电、故障状态指示灯。主电状态用绿色,充电状态用红色,故障状态用黄色。

5.1.15消防应急灯具应有过充电保护和充电回路短路保护,充电回路短路时其内部元件表面温度不应超过90℃。重新安装电池后,消防应急灯具应能正常工作。消防应急灯的充电时间应不大于24h。

5.1.16消防应急灯具应有过放电保护。电池放电终止电压应不小于额定电压的80%。

5.1.17消防应急灯具应能连续完成至少50次“主电状态1min-应急状态20s-主电状态1min”的工作状态循环。

5.1.18消防应急灯具在主电电压为187~242V范围内,不应转入应急状态。

5.1.19消防应急灯具由主电状态转入应急状态时的主电电压应在132~187V范围内。由应急状态回复到主电状态时的主电电压应不大于187V。

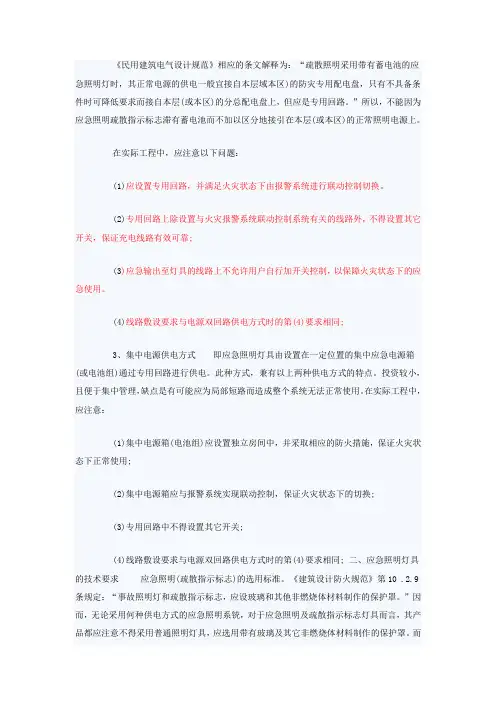

《民用建筑电气设计规范》相应的条文解释为：“疏散照明采用带有蓄电池的应急照明灯时，其正常电源的供电一般宜接自本层域本区)的防灾专用配电盘，只有不具备条件时可降低要求而接自本层(或本区)的分总配电盘上，但应是专用回路。”所以，不能因为应急照明疏散指示标志滞有蓄电池而不加以区分地接引在本层(或本区)的正常照明电源上。

在实际工程中，应注意以下问题：

(1)应设置专用回路，并满足火灾状态下由报警系统进行联动控制切换。

(2)专用回路上除设置与火灾报警系统联动控制系统有关的线路外，不得设置其它开关，保证充电线路有效可靠;

(3)应急输出至灯具的线路上不允许用户自行加开关控制，以保障火灾状态下的应急使用。

(4)线路敷设要求与电源双回路供电方式时的第(4)要求相同;

3、集中电源供电方式 即应急照明灯具由设置在一定位置的集中应急电源箱(或电池组)通过专用回路进行供电。此种方式，兼有以上两种供电方式的特点。投资较小，且便于集中管理，缺点是有可能应为局部短路而造成整个系统无法正常使用。在实际工程中，应注意：

(1)集中电源箱(电池组)应设置独立房间中，并采取相应的防火措施，保证火灾状态下正常使用;

(2)集中电源箱应与报警系统实现联动控制，保证火灾状态下的切换;

(3)专用回路中不得设置其它开关;

(4)线路敷设要求与电源双回路供电方式时的第(4)要求相同; 二、应急照明灯具的技术要求 应急照明(疏散指示标志)的选用标准。《建筑设计防火规范》第10 .2.9条规定：“事故照明灯和疏散指示标志，应设玻璃和其他非燃烧体材料制作的保护罩。”因而，无论采用何种供电方式的应急照明系铳，对于应急照明及疏散指示标志灯具而言，其产品都应注意不得采用普通照明灯具，应选用带有玻璃及其它非燃烧体材料制作的保护罩。而目前，在大多数工程项目中，尤其在大型超市、市场中，多以普通日光灯或格栅灯来代替，而此种灯具，灯管一般直接暴露在外，无任何防火保护措施，容易在火灾状态下损坏。 三，应急照明(疏散指示标志)灯具的控制 应急照明(疏散指示标志)设计的基本要求是满足在火灾事故状态下，相关区域的的应急照明(疏散指示标志位能够在消防中心控制下，在切断正常照明后立即启动，并不得受开关的控制，以利于人员的直接疏散。在工程设计中，应注意以下几点：

应急照明距离

应急照明的距离取决于多个因素，包括照明设备的类型、亮度、环境条件等。以下是一些常见应急照明设备的大致照明距离：

1.应急灯具：

壁挂式应急灯：一般可提供2至5米的有效照明距离。

吊装式应急灯：照明距离一般在3至8米之间。

手持式应急灯：通常在1至5米范围内提供有效照明。

2.应急出口指示灯：

照明距离：一般为5至15米，根据型号和照明标准的不同而有所差异。

3.手持式应急照明工具（手电筒等）：

LED手电筒：提供的照明距离因型号和电池功率而异，一般在10至100米之间。

头灯：通常在5至20米范围内提供有效照明。

4.紧急逃生照明系统：

楼梯间照明：一般在每隔5至10米设置一盏灯具。

走廊照明：一般在每隔8至15米设置一盏灯具。

公共区域照明：一般在每隔10至20米设置一盏灯具。

需要注意的是，这些距离仅供参考，实际效果还会受到环境亮度、透明度、照明设备的性能等多方面因素的影响。在应急照明设计中，应根据具体情况进行合理的布局和设置，确保在紧急情况下提供足够明亮的照明，以确保人员的安全疏散。

1 2020年一级消防考试《技术实务》要点：应急照明的设置场所及要求

知识点：应急照明的设置场所及要求

应急照明及疏散指示标志

在发生火灾时，为了保证人员的安全疏散以及消防扑救人员的正常工作，必须保持一定的电光源，据此设置的照明总称为火灾应急照明;为防止疏散通道在火灾下骤然变暗，就要保证一定的亮度，抑制人们心理上的惊慌，确保疏散安全，以显眼的文字、鲜明的箭头标记指明疏散方向，引导疏散，这种用信号标志的照明，称为疏散指示标志。

应急照明

1.设置场所

除单、多层住宅外，民用建筑、厂房和丙类仓库的下列部位，应设置疏散应急照明灯具。

①封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室和避难层(间)。

②消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其他房间。 2 ③观众厅、展览厅、多功能厅和建筑面积超过 200m2的营业厅、餐厅、演播室。

④建筑面积超过 100m2的地下、半地下公共活动场所。

⑤公共建筑中的疏散走道;

⑥人员密集厂房的生产场所及疏散走道。

2.设置要求

(1)建筑内消防应急照明灯具的照度应符合下列规定。

(1)建筑内消防应急、照明灯具的照度应符合下列规定：

1)疏散走道的地面最低水平照度不应低于 1.0lx。

2)人员密集场所、避难层(间)内的地面最低水平照度不应低于 3.0lx;对于病房楼或手术部的避难间，不应低于 10.0lx。

3)楼梯间、前室或合用前室、避难走道的地面最低水平照度不应低于 5.0lx，对于人员密集场所、

4)消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房，以及发生火灾时仍需正常工作的其他房间的消防应急照明，仍应保证正常照明的照度。

(2)消防应急照明灯具宜设置在墙面的上部、顶棚上或出口的顶部。

【例】建筑避难层应急照明地面最低水平照度不应低于( )lx。 3 A、0.5
