复合材料 工艺

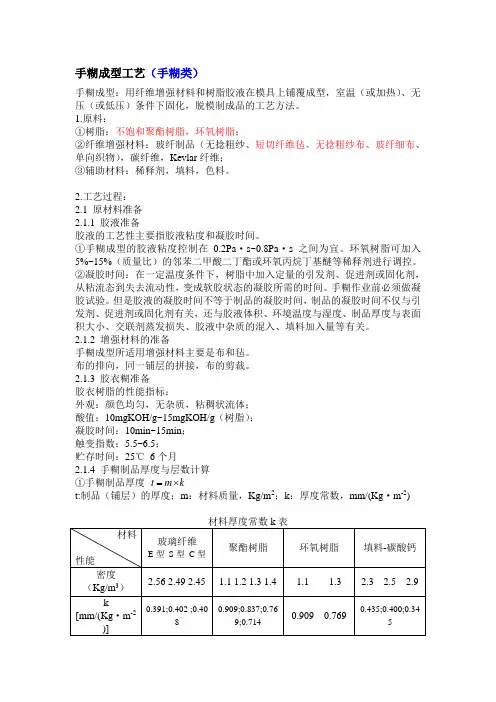

手糊成型工艺（手糊类）

手糊成型：用纤维增强材料和树脂胶液在模具上铺覆成型，室温（或加热）、无压（或低压）条件下固化，脱模制成品的工艺方法。

1.原料：

①树脂：不饱和聚酯树脂，环氧树脂；

②纤维增强材料：玻纤制品（无捻粗纱、短切纤维毡、无捻粗纱布、玻纤细布、单向织物），碳纤维，Kevlar纤维；

③辅助材料：稀释剂，填料，色料。

2.工艺过程：

2.1 原材料准备

2.1.1 胶液准备

胶液的工艺性主要指胶液粘度和凝胶时间。

①手糊成型的胶液粘度控制在0.2Pa·s~0.8Pa·s之间为宜。环氧树脂可加入5%~15%（质量比）的邻苯二甲酸二丁酯或环氧丙烷丁基醚等稀释剂进行调控。

②凝胶时间：在一定温度条件下，树脂中加入定量的引发剂、促进剂或固化剂，从粘流态到失去流动性，变成软胶状态的凝胶所需的时间。手糊作业前必须做凝胶试验。但是胶液的凝胶时间不等于制品的凝胶时间，制品的凝胶时间不仅与引发剂、促进剂或固化剂有关，还与胶液体积、环境温度与湿度、制品厚度与表面积大小、交联剂蒸发损失、胶液中杂质的混入、填料加入量等有关。

2.1.2 增强材料的准备

手糊成型所适用增强材料主要是布和毡。

布的排向，同一铺层的拼接，布的剪裁。

2.1.3 胶衣糊准备

胶衣树脂的性能指标：

外观：颜色均匀，无杂质，粘稠状流体；

酸值：10mgKOH/g~15mgKOH/g（树脂）；

凝胶时间：10min~15min；

触变指数：5.5~6.5；

贮存时间：25℃ 6个月

2.1.4 手糊制品厚度与层数计算

①手糊制品厚度 kmt

t:制品（铺层）的厚度；m：材料质量，Kg/m2；k：厚度常数，mm/(Kg·m-2)

材料厚度常数k表

材料

性能 玻璃纤维

E型 S型 C型 聚酯树脂 环氧树脂 填料-碳酸钙

密度

（Kg/m3） 2.56 2.49 2.45 1.1 1.2 1.3 1.4 1.1 1.3 2.3 2.5 2.9

复合材料蒙皮工艺

复合材料蒙皮工艺是现代航空航天和汽车制造领域中的一项重要技术。它通过将复合材料应用于飞机、汽车等结构的外部覆盖层，提高了结构的轻量化、强度和抗腐蚀性能。本文将介绍复合材料蒙皮工艺的原理和应用。

一、复合材料蒙皮工艺的原理

复合材料蒙皮工艺是将复合材料（如碳纤维增强复合材料）应用于航空航天和汽车等领域的结构表面。相比传统的金属材料，复合材料具有重量轻、强度高、抗腐蚀性好等优点。蒙皮工艺是将复合材料制作成适应结构外形的覆盖层，并使用粘接剂将其固定在结构上。

复合材料蒙皮工艺的关键步骤包括表面准备、粘接剂应用和固化。首先，需要对结构表面进行处理，确保其清洁、平整并具有良好的粘接性。然后，粘接剂被涂布在结构表面和复合材料薄片之间，以实现二者的粘合。最后，通过固化过程，粘接剂固化成强固的连接，使复合材料蒙皮与结构紧密结合。

二、复合材料蒙皮工艺的应用

复合材料蒙皮工艺在航空航天领域具有广泛应用。在飞机制造中，使用复合材料蒙皮可以显著降低飞机的重量，提高其燃油效率和飞行性能。例如，现代喷气式客机的机翼和机身外壳常采用碳纤维复合材料蒙皮，使飞机在保持足够强度的同时减轻了重量。

在汽车制造中，复合材料蒙皮也得到了广泛应用。与传统的金属外壳相比，复合材料蒙皮可以降低汽车的整体重量，提高燃油经济性和行驶稳定性。此外，复合材料蒙皮还具有较好的抗腐蚀性能，可以延长汽车的使用寿命。许多高端汽车品牌已开始采用复合材料蒙皮，提升汽车的性能和品质。

三、复合材料蒙皮工艺的优势和挑战

复合材料蒙皮工艺相比传统的金属蒙皮工艺具有许多优势。首先，复合材料的轻量化特性可以减轻结构的重量，提高整体性能。其次，复合材料的强度高，可以提供更好的结构强度和抗冲击性能。此外，复合材料具有较好的抗腐蚀性能，可以延长结构的使用寿命。

然而，复合材料蒙皮工艺也面临一些挑战。首先，复合材料的成本相对较高，制造过程需要更多的专业设备和技术。其次，复合材料的制造过程相对复杂，需要严格控制工艺参数和质量检测。此外，复合材料与金属结构的连接也是一个关键问题，需要研发出可靠的连接技术。

复合材料低温成型工艺

复合材料低温成型工艺是一种先进的制造技术，具有轻质、高强度、耐腐蚀等优点，逐渐在航空、汽车、建筑等领域崭露头角。本文将深入探讨复合材料低温成型工艺的原理、工艺流程、应用领域以及未来发展趋势，以期为相关从业者提供参考。

一、引言

复合材料是由两种或两种以上的不同材料通过一定的工艺方法组合而成的材料，其综合性能往往优于单一材料。低温成型工艺是指在相对低的温度下进行复合材料的成型和固化，其特点是能够避免材料在高温环境下的变形、氧化等问题。本文将深入研究复合材料低温成型工艺，探讨其原理、工艺流程以及在工业应用中的前景。

二、复合材料低温成型工艺的原理

低温成型工艺主要通过调整材料的成型温度、固化温度等工艺参数，以降低整体制造过程中的温度。这一过程不仅可以减轻材料的能源消耗，降低生产成本，同时也有利于避免高温对材料结构和性能的影响。

材料选择： 低温成型工艺需要选用具有较低成型和固化温度的复合材料，例如热固性树脂、环氧树脂等。

工艺参数调控： 调整成型和固化过程中的工艺参数，如压力、时间、温度等，以确保在低温下完成整个制造过程。

低温环境控制： 借助特殊的设备和环境控制技术，确保在整个制造过程中维持相对较低的温度条件。

三、复合材料低温成型工艺的工艺流程

预处理： 将选择的复合材料进行预处理，包括预浸渍、裁剪、叠层等步骤。

成型： 在低温环境下，采用成型模具对预处理好的材料进行成型，可以是压力成型、真空吸塑等方式。

固化： 在相对低的温度下，通过调整固化参数，使得复合材料在保持原有形状的同时完成固化过程。

后处理： 完成固化后，对成型件进行后处理，包括修磨、涂层、装配等步骤。

四、复合材料低温成型工艺在工业应用中的前景

航空航天领域： 低温成型工艺在航空航天领域有广阔的应用前景，可以制造轻质高强度的结构件，提高航空器性能。

汽车制造： 在汽车制造中，低温成型工艺可以用于制造车身结构、内饰件等，降低整车重量，提高燃油效率。

1

复合材料模压成型工艺过程

复合材料模压成型工艺是一种常见的制造工艺，在航空航天、汽车、船舶等领域都有广泛应用。该工艺通过将不同材料进行层叠组合，然后加热和压缩，使之形成具有优异性能的复合材料制品。下面将介绍复合材料模压成型工艺的过程。

第一步：预处理

在进行复合材料模压成型之前，首先需要对原材料进行预处理。一般来说，原材料包括树脂基体以及增强材料，如碳纤维、玻璃纤维等。在预处理阶段，要确保原材料的表面清洁，去除杂质和水分，以保证最终制品的质量。

第二步：层叠组合

在预处理完成后，根据设计要求将树脂基体和增强材料进行层叠组合。通常采用的方式是交替叠放树脂基体和增强材料，以增强材料为主，树脂基体为粘合剂。这样可以有效提高复合材料制品的强度和硬度。

第三步：放入模具

层叠组合完成后，将其放入事先设计好的模具中。模具的形状和尺寸应与最终产品保持一致。模具的表面通常需要做防粘处理，以便后续脱模。

第四步：加热

放入模具后，通过加热的方式使原材料变软熔化并充分流动。加热的温度和时间需要根据原材料的种类和厚度来确定，以确保完全固化。

第五步：压缩

在原材料充分加热后，施加高压力，将原材料与模具内壁充分接触，使其形成预定形状。压力的大小和持续时间也需要经过精确控制，以防止产生气泡或松动现象。 2

第六步：冷却

经过加热和压缩后，复合材料开始冷却固化。在这个过程中，保持模具的压力不变，直至完全固化为止。冷却时间的长短取决于原材料的性质和厚度。

第七步：脱模

当复合材料完全固化后，打开模具，将制成的复合材料制品取出。在脱模的过程中，需要小心操作，以避免损坏制品表面或内部结构。

通过以上步骤，复合材料模压成型工艺完成。这种工艺具有制作周期短、成本低、制品质量高等优点，因此在工业生产中得到广泛应用。复合材料制品具有重量轻、强度高、耐腐蚀等特点，在现代制造业中发挥着重要作用，也在未来的发展中将有更广阔的应用前景。
