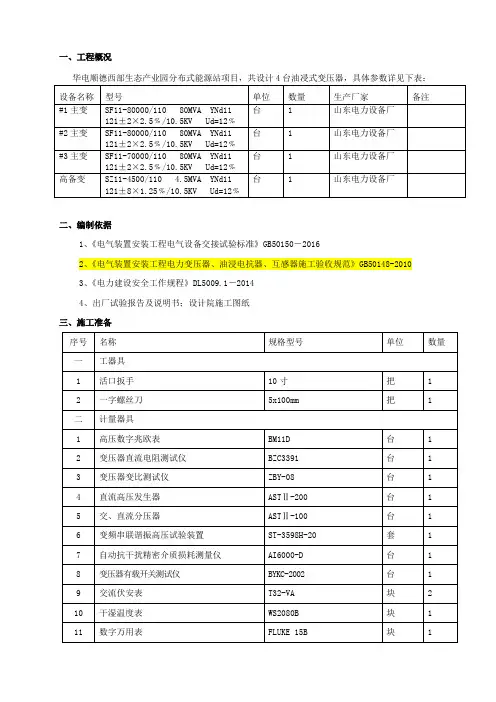

一、工程概况
华电顺德西部生态产业园分布式能源站项目，共设计4台油㓎式变压器，具体参数详见下表：
设备名称 型号 单位 数量 生产厂家
备注
#1主变 SF11-80000/110 80MVA YNd11
121±2×2.5﹪/10.5KV Ud=12﹪ 台 1 山东电力设备厂
#2主变 SF11-80000/110 80MVA YNd11
121±2×2.5﹪/10.5KV Ud=12﹪ 台 1 山东电力设备厂
#3主变 SF11-70000/110 80MVA YNd11
121±2×2.5﹪/10.5KV Ud=12﹪ 台 1 山东电力设备厂
高备变 SZ11-4500/110 4.5MVA YNd11
121±8×1.25﹪/10.5KV Ud=12﹪ 台 1 山东电力设备厂
二、编制依据
1、《电气装置安装工程电气设备交接试验标准》GB50150－2016
2、《电气装置安装工程电力变压器、油浸电抗器、互感器施工验收规范》GB50148-2010
3、《电力建设安全工作规程》DL5009.1－2014
4、出厂试验报告及说明书；设计院施工图纸
三、施工准备
序号 名称 规格型号 单位 数量
一 工器具
1 活口扳手 10寸 把 1
2 一字螺丝刀 5x100mm 把 1
二 计量器具
1 高压数字兆欧表 BM11D 台 1
2 变压器直流电阻测试仪 BZC3391 台 1
3 变压器变比测试仪 ZBY-08 台 1
4 直流高压发生器 ASTⅡ-200 台 1
5 交、直流分压器 ASTⅡ-100 台 1
6 变频串联谐振高压试验装置 ST-3598H-20 套 1
7 自动抗干扰精密介质损耗测量仪 AI6000-D 台 1
8 变压器有载开关测试仪 BYKC-2002 台 1
9 交流伏安表 T32-VA 块 2
10 干湿温度表 WS2080B 块 1
外电工程电气交接试验方案
一、试验任务
外电工程电气交接试验是指要求总包单位安装合格并具备运行条件的输电、变电设备和线路等工程设施，与供电企业的电气设备进行交接验收的一项重要试验。其目的是确保工程设施的电气设备完好、安全可靠，能够满足正常运行的要求。
二、试验范围
1. 输电线路
2. 变电站主变
3. 配电线路
4. 配电变压器
5. 设备与客户的联络试验
三、试验准备
1. 编制试验方案
在进行电气交接试验前，需编制详细的试验方案，包括试验任务、试验范围、试验内容、试验方法、试验仪器设备、试验人员和负责单位等内容。
2. 确定试验人员
确定试验人员及其具体职责，包括试验负责人、试验操作人员、记录人员等。
3. 准备试验仪器设备 需准备好适用于电气设备和线路的测试仪器和设备，如继电保护测试仪、电能表测试仪、绝缘电阻测试仪、接地电阻测试仪等。
4. 确保安全措施
试验前需确保试验现场的安全措施完备，保护措施到位。试验人员需穿着符合规定的防护装备，并严格遵守相关安全操作规程。
5. 试验通知
提前通知相关单位参与试验，并确保试验开展的顺利进行。
四、试验内容
1. 输电线路
对输电线路进行绝缘电阻测试、导通试验、电气参数测试，检测输电线路的电气性能是否符合要求。
2. 变电站主变
对变电站主变进行继电保护装置的检查、工频耐压测试、零序电压试验，验证主变的安全可靠性。
3. 配电线路
对配电线路进行绝缘电阻测试、导通试验、负荷试验，检测配电线路的电气性能。
4. 配电变压器
对配电变压器进行继电保护装置的检查、工频耐压测试、零序电压试验，验证变压器的安全可靠性。
5. 设备与客户的联络试验 对设备与客户的接线和连接进行检查和测试，确保与客户设备的联络正确可靠。
五、试验流程
1. 检查试验仪器设备
试验人员需确认试验仪器设备齐全符合要求，保证其正常工作状态。
2. 安全措施
试验人员需对试验现场的安全措施进行检查，确保安全措施到位。

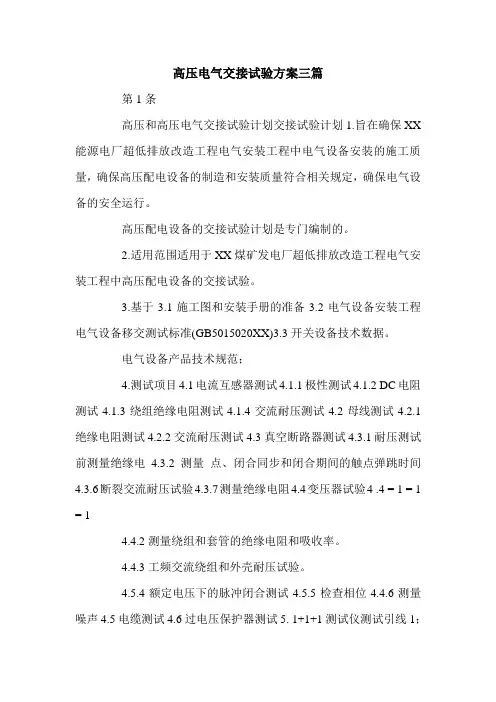

高压电气交接试验方案三篇
第1条
高压和高压电气交接试验计划交接试验计划1.旨在确保XX能源电厂超低排放改造工程电气安装工程中电气设备安装的施工质量，确保高压配电设备的制造和安装质量符合相关规定，确保电气设备的安全运行。
高压配电设备的交接试验计划是专门编制的。
2.适用范围适用于XX煤矿发电厂超低排放改造工程电气安装工程中高压配电设备的交接试验。
3.基于3.1施工图和安装手册的准备3.2电气设备安装工程电气设备移交测试标准(GB5015020XX)3.3开关设备技术数据。
电气设备产品技术规范；
4.测试项目4.1电流互感器测试4.1.1极性测试4.1.2 DC电阻测试4.1.3绕组绝缘电阻测试4.1.4交流耐压测试4.2母线测试4.2.1绝缘电阻测试4.2.2交流耐压测试4.3真空断路器测试4.3.1耐压测试前测量绝缘电4.3.2测量 点、闭合同步和闭合期间的触点弹跳时间4.3.6断裂交流耐压试验4.3.7测量绝缘电阻4.4变压器试验4 .4 = 1 = 1
= 1
4.4.2测量绕组和套管的绝缘电阻和吸收率。
4.4.3工频交流绕组和外壳耐压试验。
4.5.4额定电压下的脉冲闭合测试4.5.5检查相位4.4.6测量噪声4.5电缆测试4.6过电压保护器测试5. 1+1+1测试仪测试引线1；三名测试员6.测试条件6.1所有参与者都有完整的资格证书。
6.2编制试验作业指导书，并进行详细的技术交底。
6.3测试仪器合格有效。
6.4设备的技术文件和工厂测试报告完整。
6.5安装完成，基础接地良好可靠。
6.6现场有可靠的施工电源。
6.7场地有足够的施工空间。
7.电流互感器测试方案见图1。
7.1极性测试7.1.1测试接线DC测试仪器qk-开关DC-电池CTx-被测电流互感器mV- DC毫伏电压表7.1.2测试步骤a.检查接线是否正确。
电气设备交接和预防性试验规程
导言
电气设备交接和预防性试验规程是为了保证电气设备的安全和稳定运行而制定的。在电气设备的日常使用中，对于设备的交接和试验都有相应的规定和流程。电气设备的交接流程主要涉及设备的验收、设备的安装、设备的调试等环节。而预防性试验是为了检测电气设备的安全性能，以保证设备长期稳定运行。
一、交接规程
1. 设备验收
当一台新的电气设备送到现场时，应该进行设备验收。
验收内容包括：
（1） 设备的型号、规格、数量、配套附件等是否符合合同要求。
（2） 设备各部位表面是否平整，零件是否齐全。
（3） 设备各组件间连接是否良好、紧密。
（4） 设备是否存在破损、变形等质量问题。
（5） 设备标志、标牌是否齐全、正确、清晰。 如存在质量问题，应及时与供应商联系，并记录相关信息。只有经过验收合格后，才能签署交接手续。
2. 设备安装
照明电器、插座、电气开关等用电器具应安装在对于的位置，调试好后固定牢固。大型电气设备的安装应符合国家标准和规范要求，必须经过专业人员的验收，并确保机器设备的稳定运行。
3. 设备调试
调试应该根据设备不同类型，指向明确，重点关注以下点：
（1） 转速是否稳定，转向是否正确。
（2） 各部位接触是否良好，不出现松动现象。
（3） 各电器部位是否升温，是否有异声。
（4） 各液压、气压元件是否正常运行，空气、油、水是否充分准备。
二、预防性试验规程
1.试验目的
预防性试验是为了检测电气设备的安全性能，检测设备是否达到使用标准要求，避免设备自然老化、故障导致人身危险、机器、设备损伤和产生经济损失。
2.试验周期 预防性试验应该经常进行，一般来说按月、季度、半年或者年检方式进行。周期根据设备的实际情况而定。
3.试验人员
试验人员应该是专业的电气工程师或者受过电气方面的培训人员。
4.试验内容
预防性试验主要是检测设备的安全性能，如电气系统、机械系统、气压系统、液压系统等方面的检测。
