电气交接试验报告

  • 格式：doc
  • 大小：87.50 KB
  • 文档页数：9

电气交接试验报告

试验报告

报告名称： 10KV电气设备交接试验

委托单位：

报告编号：

报告页数：

审 核：

报告日期：

公司

10KV户内真空断路器

试验性质： 交 接 试验人员：

温 度： ℃ 湿 度：

试验结论： 合 格 试验日期：

设备编号： 试验地点：

设备型号： 制造日期：

电压等级： 10KV 制造厂名：

出厂编号： 装置地点：

一、绝缘电阻MΩ

相别 A B C 备注

测量值 2500 2500 2500

二、主回路电阻uΩ

相别 A B C 备注

测量值 31 30 31

三、交流耐压KV

相别/项目 电压 时间 结果 备注

对地 42KV 1分钟 通过

断口 42KV 1分钟 通过

相间 42KV 1分钟 通过

四、备注

10KV干式变压器

试验性质： 交 接 试验人员：

温 度： ℃ 湿 度：

试验结论： 合 格 试验日期：

设备编号： 试验地点：

设备型号： 制造日期：

电压等级： 10KV 制造厂名：

出厂编号： 装置地点：

组 别： 阻 抗：

一、绝缘电阻：MΩ

相别 高 低 高-低 铁心

测量值 5000 5000 5000 2500

二、直流电阻Ω

档位/相别 AB BC AC 平衡（%）

1

2

3

4

5

低压 a0 b0 c0

测量值

三、变比误差（%）

档位/相别 AB/ab BC/bc AC/ac 联结组标号

1

Dyn11 2

3

4

5

四、交流耐压

相别 高-低，地 时间 结果 备注

测量值 28KV 1分钟 通过

10KV电力电缆

试验性质： 交 接 试验人员：

温

度：

℃

湿 度：

试验结论： 合 格 试验日期：

设备编号： 试验地点：

电缆型号： 制造日期：

电压等级： 10KV 制造厂名：

电缆长度： 装置地点：

一、 线芯绝缘电阻(GΩ)

使用仪器：5000V兆欧表

相别 A B C 备注

测量值 30 30 30

二、 外护套、内衬层绝缘电阻(MΩ)

使用仪器：500V兆欧表

相别 外护套、内衬层 要求

测量值 3 不低于0.5 MΩ/Km

三、 外护套直流耐压

使用仪器：10000V兆欧表

相别 外护套 备注

测量值 10KV

四、 交流耐压(2UO)

使用仪器：串联谐振耐压试验装置

相别 A B C 频率

测量值 17.4KV 17.4KV 17.4KV 263.5HZ

时间 5分钟 无放电现象

五：备注

接地电阻测量记录

试验性质： 交 接 试验人员：

温 度： ℃ 湿 度：

%

试验结论： 合 格 试验日期：

电压等级： 10KV 试验地点：

一、 电阻(Ω)

测量点 测量值 备注

变压器本体

高压开关柜体

低压开关柜体

10KV氧化锌避雷器

试验性质 交接 试验人员

温 度 ℃ 湿 度 %

试验结论 合格 试验日期

设备编号 试验地点

设备型号 制造日期

电压等级 10KV 制造厂名

出厂编号 装置地点

一、绝缘电阻（MΩ）

相别 A B C 备注

测量值 2500 2500 2500

二、1mA参考直流电压（KV）

相别 A B C 备注

测量值 25kV 25kV 25kV

三、75%U1mA电流（μA）

相别 A B C 备注

测量值 0.9 0.7 1

四、备注

合集下载

电气设备交接试验标准

电气设备交接试验标准

电气设备交接试验标准

电气设备交接试验是一项非常重要的测试环节，它的目的是为了验证设备是否符合规格、是否能够正常工作、是否安全可靠。交接试验是电气设备安装和调试中必要的环节，如果交接试验不合格，将会对后续的工作造成严重影响，因此，实施电气设备交接试验是非常必要和重要的。下面我们来了解一下电气设备交接试验的标准。

一、试验前的准备工作

在实施电气设备交接试验之前，需要进行一些准备工作，包括验收工作、试验前的准备工作和安全措施：

1.验收工作：需要在设备安装完成后进行初步的检查和调试。这些检查和调试包括设备的电气连接、接地、电缆接头、空气开关、遥控开关等。

2.试验前的准备工作： 在实施交接试验之前，需要确定测试人员，检查设备细节，确保仪器和设备都已经正确设置，如接线图、断路器负荷开关、电源电流值（输出或输入）等。还需检查检验仪器的性能是否正常。

3.安全措施： 应当确保所有交接试验开始前必需的安全措施已经采取。例如，仪器仪表要正确地安装；主电源应当关闭并锁定；根据工作环境俯仰高度，确定吊装工具的可靠性；检查断路器的短路跳闸时间是否在国家标准之内；蓄电池终端需要加上安全器等。 二、交接试验的标准

交接试验的主要目标是测试电气设备是否符合规格，确保设备的正常工作和安全可靠。因此，交接试验需要按照标准进行测试，以确保设备测试的科学性和标准化。

1.试验标准的选择

要根据不同设备的型号和参数去选择不同的试验标准。例如：针对高压开关，应按《高压开关检验标准》执行，而针对发电机，应依照《旋转发电机测试方法》进行测试。

2.试验前必须测试的项目

机井交接试验应包括静态试验、动态试验和保护试验。

静态试验主要是测试设备的基础性能。其中，包括对三相电压、电流、功率因素、电阻、绝缘电阻和接地电阻等进行测试。

动态试验主要测试设备的功率振荡、电流、电压的变化等，包括供电频率，应变压器比率、容量和处理能力、电站负载下稳定性问题等。

电气设备交接试验标准 2

电气设备交接试验标准 2

电气设备交接试验标准

一、引言。

电气设备交接试验是在电气设备安装完毕后，进行的一项重要的试验工作。其目的是验证设备的安装质量和性能，确保设备能够正常运行，达到预期的使用效果。本文将介绍电气设备交接试验的标准要求和相关注意事项，以便工程人员在进行试验时能够按照标准要求进行操作，确保试验结果的准确性和可靠性。

二、试验前的准备工作。

1. 确定试验方案。

在进行电气设备交接试验前，需要制定详细的试验方案，包括试验内容、试验方法、试验仪器设备、试验人员等。试验方案应该与设备的安装和使用要求相符，确保试验能够全面、准确地检验设备的性能和安全性。

2. 准备试验仪器设备。

在进行电气设备交接试验时，需要准备相应的试验仪器设备，包括电压表、电流表、绝缘电阻测试仪、接地测试仪等。这些仪器设备应该经过校准和检定，确保其测量结果的准确性和可靠性。

3. 确保试验环境安全。

在进行电气设备交接试验时，需要确保试验环境的安全性，包括电气设备周围的环境清洁、通风良好、无易燃易爆物品等。同时，需要对试验人员进行安全培训，确保其能够正确使用试验仪器设备，避免发生安全事故。

三、试验内容及标准要求。

1. 电气设备的接地电阻测试。 在进行电气设备交接试验时，需要对设备的接地电阻进行测试。根据《电气设备安装工程验收规范》，设备的接地电阻应该符合相关标准要求，一般要求接地电阻不应大于4Ω。在进行测试时，应该使用专业的接地测试仪进行测试，并记录测试结果。

2. 电气设备的绝缘电阻测试。

在进行电气设备交接试验时，需要对设备的绝缘电阻进行测试。根据《电气设备安装工程验收规范》，设备的绝缘电阻应该符合相关标准要求，一般要求绝缘电阻不应小于2MΩ。在进行测试时，应该使用专业的绝缘电阻测试仪进行测试，并记录测试结果。

3. 电气设备的耐压测试。

在进行电气设备交接试验时，需要对设备的耐压性能进行测试。根据《电气设备安装工程验收规范》，设备的耐压性能应该符合相关标准要求，一般要求设备在一定的电压下能够正常运行，不发生击穿、放电等现象。在进行测试时，应该使用专业的耐压测试仪进行测试，并记录测试结果。

电气设备交接试验标准 3

电气设备交接试验标准 3

电气设备交接试验标准

1. 引言

电气设备是重要的基础设施，对于维护生产运行和人员安全具有至关重要的作用。在电气设备的成套交付过程中，交接试验是验证电气设备满足运行要求的必要步骤。交接试验需要按照一定的标准进行，以保证电气设备在使用过程中稳定可靠。本文档对电气设备交接试验的标准进行了详细阐述。

2. 试验前准备

在进行电气设备交接试验之前，需要完成以下准备工作：

1. 确定试验范围：制定试验方案，明确试验的范围和所需要测试的设备。

2. 准备试验设备：准备所需要的仪器设备，包括电压表、电流表、接地电阻测试仪等。

3. 检查设备条件：检查设备的环境条件，包括室温、湿度等是否符合要求，检查接线是否正确，设备是否损坏等。

4. 制定试验计划：根据试验范围、设备条件等制定试验计划，明确试验的时间、地点、人员等信息。

3. 试验步骤

电气设备交接试验的步骤主要包括以下几个方面： 3.1 线路实验

1. 试验目的：通过对供电线路的试验，验证线路连接是否正确，测试线路电压、电流、电阻等参数，确保线路设备具有稳定可靠的通电性能。

2. 试验内容：

– 验证线路连接是否正确；

– 测试线路电压、电流、电阻等参数，比对时是否符合设计数值；

– 重复实验多次，确保测试结果的准确性和稳定性。

3. 试验流程：

– 确认供电端电源是否正常工作；

– 测试线路电压，待电压稳定后记录测试结果；

– 测试线路电流、电阻，按照既定次数执行并记录测试结果；

– 对错误结果进行排查，调整设备并重新测试；

– 生成试验报告并记录数据。

3.2 开关试验

1. 试验目的：对开关设备进行测试，确保开关设备在正常情况下能够稳定开合，并且能够正常地进行线路操作。

2. 试验内容：

– 测试开关是否正常启动、闭合和断开； – 测试开断是否准确，不会出现误动作；

– 检查开关控制电路是否正常。

3. 试验流程：

– 确认开关设备处于正常状态，检查控制电路是否正常；

电气交接试验的内容

电气交接试验的内容

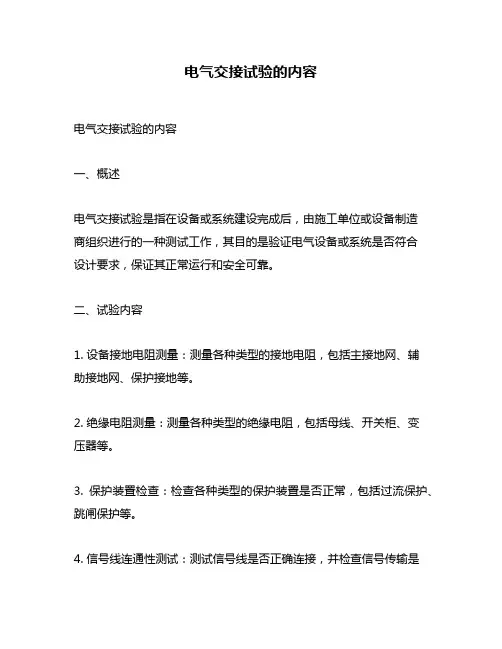

电气交接试验的内容
