矢量分析

矢量控制方式分析

矢量控制

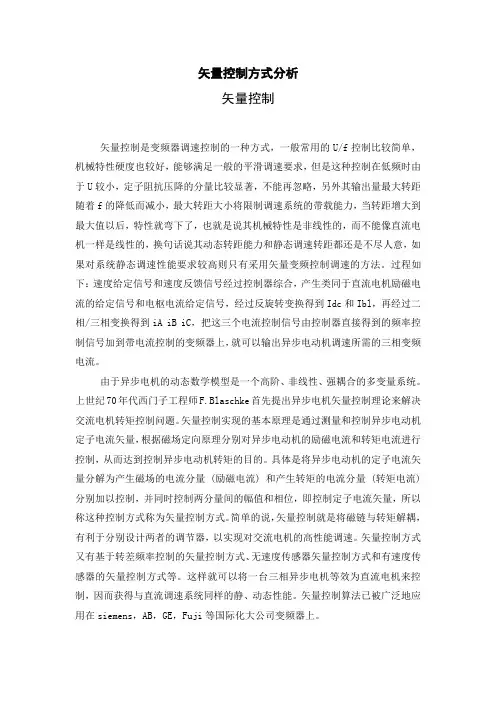

矢量控制是变频器调速控制的一种方式，一般常用的U/f控制比较简单，机械特性硬度也较好，能够满足一般的平滑调速要求，但是这种控制在低频时由于U较小，定子阻抗压降的分量比较显著，不能再忽略，另外其输出量最大转距随着f的降低而减小，最大转距大小将限制调速系统的带载能力，当转距增大到最大值以后，特性就弯下了，也就是说其机械特性是非线性的，而不能像直流电机一样是线性的，换句话说其动态转距能力和静态调速转距都还是不尽人意，如果对系统静态调速性能要求较高则只有采用矢量变频控制调速的方法。过程如下：速度给定信号和速度反馈信号经过控制器综合，产生类同于直流电机励磁电流的给定信号和电枢电流给定信号，经过反旋转变换得到Idc和Ibl，再经过二相/三相变换得到iA iB iC，把这三个电流控制信号由控制器直接得到的频率控制信号加到带电流控制的变频器上，就可以输出异步电动机调速所需的三相变频电流。

由于异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。上世纪70年代西门子工程师F.Blaschke首先提出异步电机矢量控制理论来解决交流电机转矩控制问题。矢量控制实现的基本原理是通过测量和控制异步电动机定子电流矢量，根据磁场定向原理分别对异步电动机的励磁电流和转矩电流进行控制，从而达到控制异步电动机转矩的目的。具体是将异步电动机的定子电流矢量分解为产生磁场的电流分量 (励磁电流) 和产生转矩的电流分量 (转矩电流)

分别加以控制，并同时控制两分量间的幅值和相位，即控制定子电流矢量，所以称这种控制方式称为矢量控制方式。简单的说，矢量控制就是将磁链与转矩解耦，有利于分别设计两者的调节器，以实现对交流电机的高性能调速。矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器矢量控制方式和有速度传感器的矢量控制方式等。这样就可以将一台三相异步电机等效为直流电机来控制，因而获得与直流调速系统同样的静、动态性能。矢量控制算法已被广泛地应用在siemens，AB，GE，Fuji等国际化大公司变频器上。 采用矢量控制方式的通用变频器不仅可在调速范围上与直流电动机相匹配，而且可以控制异步电动机产生的转矩。由于矢量控制方式所依据的是准确的被控异步电动机的参数，有的通用变频器在使用时需要准确地输入异步电动机的参数，有的通用变频器需要使用速度传感器和编码器。鉴于电机参数有可能发生变化，会影响变频器对电机的控制性能，目前新型矢量控制通用变频器中已经具备异步电动机参数自动检测、自动辨识、自适应功能，带有这种功能的通用变频器在驱动异步电动机进行正常运转之前可以自动地对异步电动机的参数进行辨识，并根据辨识结果调整控制算法中的有关参数，从而对普通的异步电动机进行有效的矢量控制。

| 首页 | 目录 | 向前 | 向后 | 资源 | 搜索 | 帮助 |

矢量分析 > 标量场和矢量场 标量场和矢量

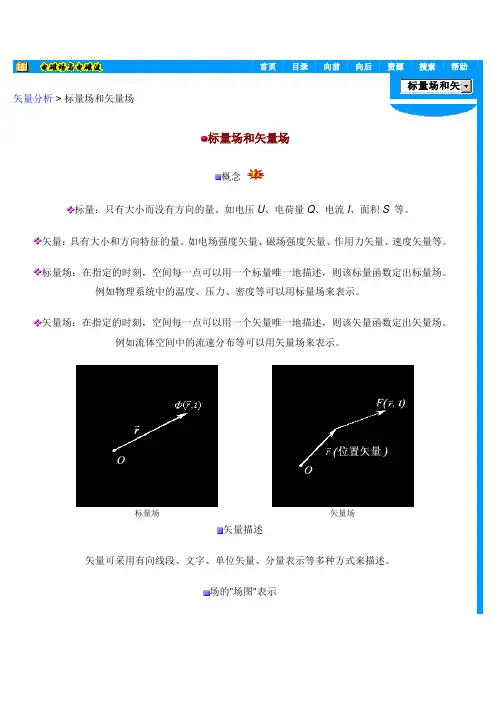

标量场和矢量场
