碳纤维板生产工艺

碳纤维材料成型方法
碳纤维材料的成型方法可以分为以下几种：
1.手工层叠法：即在模具内先放置一层预浸碳纤维布，再依次将预浸碳纤维布一层层放置于上面，并用滚轮或者压力板使碳纤维布充分挤压，使预浸树脂浸透整个碳纤维层数，最后将其压入到合适尺寸的模具中，通过烘干而完成成型。

手工层叠法适用于小批量、连续的生产方式。

2.预制件法：即将预制好的碳纤维制品放入模具中加以加热，将碳纤维制品软化后再压成形。

此种方法生产周期较长，但可以大幅度降低碳纤维材料的制造成本。

3.喷涂法：在模具中先涂抹一定的分离剂，然后利用机械设备将加热等温的碳纤维和树脂混合物喷涂在分离剂上形成预制件，最后经过热固定得到成品。

4.自动化成型法：面向高产量和工艺自动化的需求，采用自动化成型技术，如快速成型技术，机器缠绕技术，单轮轻微拉伸制品技术等。

碳纤维复合材料常用制作工艺主要有以下几种：1. 手糊成型工艺：在模具工作面上涂敷脱模剂、胶衣，将剪裁好的碳纤维预浸布铺设到模具工作面上，刷涂或喷涂树脂体系胶液，达到需要的厚度后，成型固化、脱模。

手糊工艺适用于石油化工容器、贮槽、汽车壳体等许多领域，但其缺点是质地疏松、密度低，制品强度不高，而且主要依赖于人工，质量不稳定，生产效率很低。

2. 喷射成型工艺：属于手糊工艺低压成型中的一类，使用短切纤维和树脂经过喷枪混合后，压缩空气喷洒在模具上，达到预定厚度后，再手工用橡胶锟按压，然后固化成型。

喷射成型工艺用于制造汽车车身、船身、浴缸、储罐的过渡层，改进了手糊成型，提高了工作效率。

3. 层压成型工艺：将逐层铺叠的预浸料放置于上下平板模之间加压加温固化，这种工艺可以直接继承木胶合板的生产方法和设备，并根据树脂的流变性能，进行改进与完善。

层压成型工艺主要用来生产各种规格、不同用途的复合材料板材，具有机械化和自动化程度高、产品质量稳定等特点，但是设备一次性投资大。

4. 缠绕成型工艺：将经过树脂胶液浸渍的连续纤维或布带按一定规律缠绕到芯模上，然后固化、脱模成为复合材料制品。

缠绕成型工艺特别适用于制作圆柱体和空心器皿。

5. 挤拉成型工艺：先将碳纤维完全浸润，通过挤拉除去树脂和空气，然后在炉子里固化成型。

这种方法简单，适用于制备棒状、管状零件。

在制作碳纤维复合材料时，需要注意以下事项：1. 设计模具：根据产品设计要求，制作出具有相应形状和尺寸的模具，通常采用数控加工等技术。

2. 确定布料：根据设计要求，选择合适的碳纤维布料和树脂体系。

3. 预浸料制备：将碳纤维布料与树脂混合均匀，制备成预浸料。

4. 成型工艺：根据产品特点和设计要求，选择合适的成型工艺，如手糊成型、喷射成型、层压成型、缠绕成型或挤拉成型等。

5. 固化：将成型后的复合材料进行固化，通常采用热压罐固化、热风循环固化或红外线固化等方法。

6. 脱模：固化后的复合材料需要从模具中脱出，注意避免变形和损伤。

碳纤维t800生产工艺碳纤维是一种高性能材料，具有轻质、高强度和耐腐蚀等特点。

T800是一种高强度碳纤维，广泛应用于航空航天、汽车和体育器材等领域。

下面将介绍碳纤维T800的生产工艺。

碳纤维T800的生产工艺分为纺丝、预浸料制备、预浸料加工和制品加工四个主要步骤。

首先是纺丝过程。

纺丝是将聚丙烯腈（PAN）纤维原料通过高温烧结、空气氧化等处理，使其形成碳纤维前体纤维束。

这个过程中，原料需经过拉伸、开卷、洗涤、浸泡等多个步骤进行准备。

然后，纤维束进入纺丝机中进行纺丝。

纺丝机通过旋转的金属板孔，将纤维束按照一定密度排列，并逐渐拉伸，形成纤维。

最后，纤维通过辊子压实，形成纤维带。

接下来是预浸料制备。

预浸料是将纺丝得到的纤维通过浸渍液浸泡，使其充分吸收树脂，形成预浸料。

预浸料的制备包括预处理、树脂浸渍和挤出等步骤。

在预处理过程中，纤维带需经过除尘、脱油、除杂等处理，以使其表面清洁。

然后，纤维带通过浸渍槽，浸泡在树脂溶液中。

浸渍后，纤维带进入挤出机，通过机械力和热力，将多余树脂挤出，形成预浸料。

再然后是预浸料加工。

预浸料加工主要包括模压和热固化两个步骤。

预浸料进入模压机后，通过高温和高压的条件下，使树脂固化。

在前期压制时，树脂在高温下变得粘稠，使纤维与树脂紧密结合；在后期压制时，树脂会固化成为坚实的纤维复合材料。

预浸料经过模压后，形成具有形状的半制品。

最后是制品加工。

制品加工是将半制品根据产品要求进一步成型。

这一步骤通常包括高温热压和模具成型两个主要工艺。

高温热压是将半制品放入热压机中，在高温和高压的条件下，使树脂再次熔融，使纤维带、纤维布等进一步塑形固化成型。

而模具成型则是将半制品放入具有特定形状的模具中进行成型，得到最终的碳纤维T800制品。

总结起来，碳纤维T800的生产工艺分为纺丝、预浸料制备、预浸料加工和制品加工四个步骤。

通过这些工艺的不断发展和改进，碳纤维T800的生产工艺已越来越成熟，产品质量和工艺水平得到了大幅提升，使得碳纤维T800在各个领域都得到了广泛应用。

碳纤维板热压成型工艺简介碳纤维板是一种高性能材料，具有轻质、高强度、高刚度等优点，被广泛应用于航空、航天、汽车、体育器材等领域。

碳纤维板的制造工艺中，热压成型是一种常见的方法。

热压成型是指将预先制备好的碳纤维布料或预浸料放置于模具中，经过加热和压力作用，使其在模具内形成所需形状和尺寸的工艺过程。

热压成型工艺具有成型精度高、成型周期短、生产效率高等优点，因此被广泛应用于碳纤维板的制造中。

碳纤维板热压成型工艺的主要步骤包括：预处理、制备模具、制备碳纤维布料或预浸料、成型、固化和后处理等。

其中，预处理是指对碳纤维布料或预浸料进行清洗、干燥等处理，以保证其质量和性能；制备模具是指根据所需成型件的形状和尺寸，制作出相应的模具；制备碳纤维布料或预浸料是指将碳纤维布料或预浸料按照所需形状和尺寸进行裁剪和排列，以便于成型；成型是指将碳纤维布料或预浸料放置于模具中，经过加热和压力作用，使其在模具内形成所需形状和尺寸；固化是指将成型后的碳纤维板放置于恒温恒湿的环境中，使其固化和硬化；后处理是指对固化后的碳纤维板进行修整、打磨、涂漆等处理，以达到所需的表面质量和外观效果。

在碳纤维板热压成型工艺中，温度、压力和时间是影响成型效果的关键因素。

温度过高或过低都会影响碳纤维板的性能和质量，一般在150℃~200℃之间为宜；压力过大或过小也会影响成型效果，一般在0.5~1.5MPa之间为宜；时间过长或过短也会影响成型效果，一般在30~60分钟之间为宜。

总之，碳纤维板热压成型工艺是一种高效、精确、可控的制造方法，具有广泛的应用前景。

随着科技的不断进步和碳纤维板的不断发展，热压成型工艺也将不断完善和优化，为碳纤维板的应用提供更加可靠和高效的制造技术支持。

碳纤维加工方法一、前言碳纤维是一种具有优异性能的高强度、高模量、轻质化材料，应用广泛于航空航天、汽车、体育器材等领域。

碳纤维加工方法是制备碳纤维制品的关键步骤之一，本文将介绍碳纤维加工的常见方法。

二、碳纤维加工方法1. 碳化法碳化法是制备碳纤维最常用的方法之一。

其基本原理是利用高温下使有机物质（如聚丙烯腈）分解成无定形碳，再通过拉伸和热处理等工艺使其变成具有纤维结构的长丝。

具体步骤如下：（1）原料处理：将聚丙烯腈溶于溶剂中，形成预浸液。

（2）旋转成型：将预浸液均匀涂覆在旋转的模板上，形成毛管状结构。

（3）干燥：将毛管状结构在低温下干燥，形成预制品。

（4）碳化：将预制品在高温下进行碳化处理。

（5）拉伸：将已经经过碳化处理的长丝进行拉伸。

（6）热处理：将拉伸后的长丝进行热处理，形成碳纤维。

2. 气相沉积法气相沉积法是一种利用气体中的有机物质在高温下分解并在表面沉积形成纤维结构的方法。

具体步骤如下：（1）原料处理：将有机物质溶于溶剂中，形成预浸液。

（2）加热：将预浸液加热至高温，使其分解为气态有机物质。

（3）沉积：将气态有机物质通过特定的喷嘴喷到基材表面上，在高温下发生化学反应，并在表面沉积形成纤维结构。

（4）热处理：将已经形成的碳纤维进行热处理，使其具有更好的性能。

3. 纺丝法纺丝法是一种通过旋转和牵拉等工艺制备碳纤维的方法。

具体步骤如下：（1）原料处理：将聚丙烯腈溶于溶剂中，形成预浸液。

（2）旋转成型：将预浸液均匀涂覆在旋转的模板上，形成毛管状结构。

（3）拉伸：将毛管状结构进行拉伸，使其变成具有纤维结构的长丝。

（4）热处理：将拉伸后的长丝进行热处理，形成碳纤维。

三、总结以上三种方法是制备碳纤维常见的方法。

不同的方法适用于不同的应用场景和要求。

在实际应用中，需要根据具体情况选择合适的方法进行加工制备。

同时，需要注意加工过程中的温度、压力等参数，以确保制备出高质量的碳纤维制品。

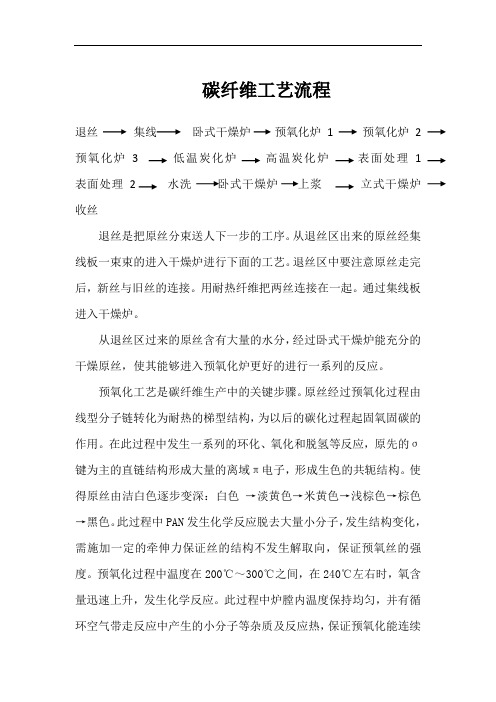

碳纤维工艺流程退丝集线卧式干燥炉预氧化炉 1 预氧化炉 2 预氧化炉 3 低温炭化炉高温炭化炉表面处理 1 表面处理 2 水洗卧式干燥炉上浆立式干燥炉收丝退丝是把原丝分束送人下一步的工序。

从退丝区出来的原丝经集线板一束束的进入干燥炉进行下面的工艺。

退丝区中要注意原丝走完后，新丝与旧丝的连接。

用耐热纤维把两丝连接在一起。

通过集线板进入干燥炉。

从退丝区过来的原丝含有大量的水分，经过卧式干燥炉能充分的干燥原丝，使其能够进入预氧化炉更好的进行一系列的反应。

预氧化工艺是碳纤维生产中的关键步骤。

原丝经过预氧化过程由线型分子链转化为耐热的梯型结构，为以后的碳化过程起固氧固碳的作用。

在此过程中发生一系列的环化、氧化和脱氢等反应，原先的σ键为主的直链结构形成大量的离域π电子，形成生色的共轭结构。

使得原丝由洁白色逐步变深：白色→淡黄色→米黄色→浅棕色→棕色→黑色。

此过程中PAN发生化学反应脱去大量小分子，发生结构变化，需施加一定的牵伸力保证丝的结构不发生解取向，保证预氧丝的强度。

预氧化过程中温度在200℃～300℃之间，在240℃左右时，氧含量迅速上升，发生化学反应。

此过程中炉膛内温度保持均匀，并有循环空气带走反应中产生的小分子等杂质及反应热，保证预氧化能连续进行。

预氧化过程反应时间较长，需80～100min，制约碳纤维生产效率。

车间采用三台预氧化炉同时对丝进行预氧化，使得丝有足够的预氧化反应时间，并且能连续不断的走丝，进行流水化生产。

PAN原丝经预氧化转化为含氧8%～10%的预氧丝，然后进入碳化炉进行碳化。

低温炭化炉温度在300℃～800℃之间，分为几个温度区间，逐步对预氧丝在隔绝空气的条件下进行碳化反应，形成初级的乱层石墨结构。

在预氧化中，预氧丝发生热解和缩聚反应，会产生大量的废气和焦油，，应通过排气口及时排出保证生产稳定。

高温碳化温度在1000℃～1600℃，一般可能在1400℃左右，此过程中预氧丝发生进一步的反应，形成乱层石墨结构，并脱出一些小分子。

碳纤维板成型工艺流程碳纤维板是一种高性能复合材料，具有轻质、高强度、耐腐蚀等优点，广泛应用于航空航天、汽车、体育器材等领域。

碳纤维板的制作过程需要经过多道工艺流程，下面将详细介绍碳纤维板的成型工艺流程。

1. 原材料准备：碳纤维板的制作主要使用碳纤维纱和树脂。

碳纤维纱是由碳纤维束纺制而成，树脂可以选择环氧树脂或聚酯树脂等。

在制作碳纤维板之前，需要对原材料进行准备工作，包括浸渍、干燥和切割等。

2. 布料预制：将碳纤维纱按照一定的密度和方向进行编织或叠放，形成预制布料。

预制布料的编织方式有平纹、斜纹、缎纹等多种，可以根据需要选择合适的编织方式。

预制布料的尺寸和形状应根据最终碳纤维板的要求进行设计和裁剪。

3. 布料堆叠：将预制布料按照一定的层次和角度进行堆叠，形成堆叠层。

堆叠层的厚度和层数可以根据需要进行调整，以达到所需的强度和刚度要求。

在堆叠过程中，要注意控制每层布料的平整度和排列顺序，避免出现起皱、错位等问题。

4. 真空吸附：将堆叠好的布料放入成型模具中，通过真空吸附将布料与模具紧密贴合。

真空吸附可以有效去除布料中的气泡，提高成品的质量。

同时，真空吸附还可以使布料在模具中更加稳定，避免移位或变形。

5. 热压成型：将装有布料的模具放入热压机中，通过加热和压力作用，将布料中的树脂熔化并固化，形成成品。

热压成型的温度和时间需要根据树脂的性质和厚度进行调整，以确保树脂能够充分固化，同时避免过热或过烧。

6. 后处理：成型完成后，需要进行一些后处理工序来提高碳纤维板的表面质量和性能。

包括修边、打磨、清洁和涂层等步骤，以使成品达到要求的外观和功能。

7. 检验和质量控制：在整个成型工艺流程中，需要进行多道检验来确保碳纤维板的质量。

包括对原材料的检验、布料的检验、成型过程的检验等。

质量控制的目标是确保每一块碳纤维板都符合规定的技术要求，并具有一致的性能和质量。

以上就是碳纤维板成型工艺流程的简要介绍。

通过合理的选择原材料、精细的工艺操作和严格的质量控制，可以制作出高质量的碳纤维板。

碳纤维板是用碳纤维和树脂预制成型的复合材料。

其秉承了碳纤维自重轻、轻度高和耐腐蚀等特性。

我们碳纤维板主要用于无人机航模、X光滤线栅以及其他一些具有明显减重效果的高强度结构件。

它的密度仅为1.5g/cm^3，是钢材的1/5，而强度是同截面钢材的7-10倍。

一般碳纤维板在一次整体成型后，由于精度要求或装配需要，常需进行切削加工工艺，以下由无锡威盛新材料科技有限公司给大家简单介绍一下碳纤维板的加工工艺。

传统的机械加工方法包括车、铣、磨、钻等，目前基本上沿用传统的金属切削加工工艺和装备，具有加工方法简单、工艺成熟、设备投入少等特点，但同时也存在刀具磨损快、加工精度难以保证、加工效率低、加工过程中产生有害的粉末状切屑等缺点。

碳纤维强度大，但脆，机械加工时，如果用力太小没有用，用力太大的话会破裂，比较麻烦。

要解决上面的问题，最主要从刀具入手。

在切削工艺参数、切割深度相同的条件下，使用不同材料，尺寸，形状的刀具，对碳纤维材料进行切割，看效果如何，反复试验，控制变量，找到最合适的刀具。

刀具切削的力度、时间、环境的温度等因素也会影响到加工的结果。

根据无锡威盛新材料科技有限公司的多年经验，在对碳纤维复合材料进行钻孔时，刀其必须锋利，切削参数至少在2000r/min以上，但也不能过高，最好采用4000-6000r/min的转速。

在一些资历不是很高的碳纤维加工厂商里，很多都会遇到碳纤维复合材料机械切削加工出现的各种情况：1、材料呈层状，块状崩落、撕裂，最严重的情况是整个加工件报废。

2、刀具磨损快，如果使用钝刀具加工，更加容易造成胚料损伤，而在精加工的时候，刀具的形状和尺寸有所变化，会影响产品的形状和尺寸。

另外，对规定直径尺寸的刀而言，刀具的磨损会引起孔、槽尺寸的不稳定。

3、刀具的使用方法不够准确，寿命短，耐用度低，使产品的加工成本大大提高了，无法保证质量稳定和加工成本。

无锡威盛新材料科技有限公司从以往的经验总结出，“菠萝刃”镂铣刀这种刀具的上切、下切菱型刃设计能有效切断碳纤维材料。

碳纤维工艺流程
碳纤维是一种轻质、高强度、耐腐蚀的材料，因其优异的性能
在航空航天、汽车、运动器材等领域得到广泛应用。

碳纤维制品的
工艺流程是制作碳纤维制品的基础，下面将介绍碳纤维工艺的主要
流程。

首先，碳纤维的生产需要原料——聚丙烯腈纤维。

聚丙烯腈纤
维是碳纤维的原料，它是通过聚合物化学合成得到的一种合成纤维。

在碳纤维的生产过程中，聚丙烯腈纤维是不可或缺的原材料。

接下来，原料的预处理是非常重要的一步。

在预处理过程中，
聚丙烯腈纤维会经过拉伸、热处理等工艺，以改变其结构和性能，
为后续的碳化处理做好准备。

然后，是碳化处理。

碳化处理是将经过预处理的聚丙烯腈纤维
放入高温炉中进行热解，使其发生碳化反应，逐渐形成碳纤维的过程。

碳化处理是制备碳纤维的关键步骤，其温度、时间和气氛控制
都对碳纤维的质量和性能有着重要影响。

接着，碳纤维的表面处理也是不可忽视的一环。

通过表面处理，
可以改善碳纤维的表面性能，增强其与树脂基体的粘接性能，从而提高碳纤维复合材料的性能。

最后，是成品的制备。

经过以上工艺步骤，碳纤维就可以用于制备各种碳纤维制品，如碳纤维板、碳纤维管、碳纤维布等。

制备过程中需要根据具体的制品要求，选择合适的成型工艺，如压制、浸渍、缠绕等。

总的来说，碳纤维的工艺流程包括原料准备、预处理、碳化处理、表面处理和成品制备。

这些工艺步骤相互联系、相互制约，共同构成了碳纤维制品生产的全过程。

通过不断改进工艺流程，提高生产效率和产品质量，可以更好地满足市场需求，推动碳纤维行业的发展。

碳纤维板拉挤工艺碳纤维板是一种高强度、轻质的材料，广泛应用于航空、航天、汽车、船舶等领域。

拉挤工艺是一种重要的生产工艺，可以制造出高品质、高效率的碳纤维板。

下面我们来详细了解一下碳纤维板拉挤工艺。

碳纤维板拉挤工艺是指将预先制备好的碳纤维毡放置于拉伸机的进料端，通过拉伸机将碳纤维毡按照相应比例的长度拉开，然后与树脂进行混合在挤出机中混合，最后经过模具挤出板材的制成工艺。

该工艺的特点是高效、稳定、可控性强和成本低。

该工艺的生产设备包括拉伸机、挤出机、模具、卷取机等。

在生产加工过程中，需要注意以下几个方面：1. 碳纤维毡的选择和处理：选用高质量的碳纤维毡，并对其进行处理，以保证其品质和更好的挤出效果；2. 树脂的配比和配制：树脂的质量直接影响碳纤维板的性能，需要严格按照比例进行配比和配制；3. 碳纤维板的挤出速度控制：挤出速度过快或过慢都会影响碳纤维板的质量，需要掌握合理的挤出速度；4. 模具的选择和处理：需要选用高质量的模具，并对其进行处理，以提高模具的使用寿命和使用效果；5. 碳纤维板的后处理：碳纤维板挤出后需要进行切割、抛光、喷涂等后处理工序，以获得更好的成品效果。

碳纤维板拉挤工艺具有以下优点：1. 生产效率高：该工艺生产效率高，能够实现批量生产，提高生产效率；2. 碳纤维板质量稳定：通过拉伸、混合、挤出等多重工艺，能够控制碳纤维板的质量，保证板材的稳定性和一致性；3. 工艺可控性强：该工艺能够通过调整拉伸速度、混合比例等参数，控制碳纤维板的厚度、强度和硬度等性能参数；4. 成本低廉：该工艺以碳纤维毡为主要原料，成本低廉，且由于碳纤维板质量稳定，能够减少后续加工处理成本。

综合以上所述，碳纤维板拉挤工艺是制造高品质、高效率碳纤维板的理想工艺。

通过严格控制生产加工过程，能够获得稳定的碳纤维板产量，为各个行业提供更好的材料支持。
