溶解乙炔气瓶GB11638—89国家技术监督局1989—09—21批准1990—06—01实施本标准参照采用国际标准ISO3807—1977(1989年确认)《溶解乙炔气瓶—基本要求》。
1 主要内容与适用范围本标准规定了溶解乙炔气瓶的规格系列,技术要求,试验方法,检验规则,标志、涂敷、包装、运输和贮存等。
本标准适用于基准温度15℃时的限定充装压力小于1.52MPa,最高许用温度40℃,公称容积10~60L,内含多孔填料和溶剂,移动式、可重复充气的钢质焊接式溶解乙炔气瓶。
本标准不适用于化工生产过程中盛装溶解乙炔的容器。
注:本标准中的压力均指表压。
2 引用标准GB5100 钢质焊接气瓶GB6026 工业丙酮GB6819 溶解乙炔GB7144 气瓶颜色标记GB8335 气瓶专用螺纹GB8337 气瓶用易熔合金塞GB10878 溶解乙炔气瓶阀GB11639 溶解乙炔气瓶多孔填料技术指标测定方法GB3864 工业用气态氮GB7820 细孔球形硅胶JJG14 移动式杠杆秤检定规程3 术语3.1 多孔填料(以下简称填料):指在一定条件下,原材料在钢瓶内反应、成型,充满容腔的一种整体多孔物质,其结构能吸附“溶剂/乙炔”溶液。
本标准系指整体硅酸钙多孔物质。
3.2 溶剂:通过填料吸附、用以溶解和释放乙炔的一种液体。
本标准系指工业丙铜(以下简称丙酮)。
3.3 溶解乙炔气瓶(以下简称乙炔瓶):指装有专用瓶阀、配戴专用瓶帽,带安全装置(易熔合金塞),内含填料,注有丙酮或待注丙酮的用以贮运溶解乙炔的容器。
3.4 限定充装压力:指乙炔瓶充气完毕后,经静置且压力达到平衡时,在一定温度下,瓶内介质的限定压力。
3.5 乙炔瓶皮重:钢瓶、填料、附件(瓶阀、固定式专用瓶帽、易熔合金塞和检验标记环)的质量与丙酮规定充装量之和。
3.6 批量:指采用同一设计条件,同一规格,同一填料配方、制造工艺、连续生产的乙炔瓶所限定的数量。
3.7 液压:指乙炔瓶内有效容积被“丙酮/乙炔”溶液充满,当温度继续上升时,由于溶液体积膨胀而产生的压力。
注:1、“充装单位气瓶编号"指充装单位自行编制的自有气瓶编号。
2、“充装名称或型号”栏可填写无缝气瓶、焊接气瓶、溶解乙炔气瓶等。
登记人:王文涛单位负责人:王斌注:1、“充装单位气瓶编号”指充装单位自行编制的自有气瓶编号。
2、“充装名称或型号”栏可填写无缝气瓶、焊接气瓶、溶解乙炔气瓶等。
登记人:王文涛单位负责人:王斌注:1、“充装单位气瓶编号”指充装单位自行编制的自有气瓶编号。
2、“充装名称或型号”栏可填写无缝气瓶、焊接气瓶、溶解乙炔气瓶等。
登记人:王文涛单位负责人:王斌注:1、“充装单位气瓶编号”指充装单位自行编制的自有气瓶编号。
2、“充装名称或型号”栏可填写无缝气瓶、焊接气瓶、溶解乙炔气瓶等。
登记人:王文涛单位负责人:王斌注:1、“充装单位气瓶编号"指充装单位自行编制的自有气瓶编号。
2、“充装名称或型号"栏可填写无缝气瓶、焊接气瓶、溶解乙炔气瓶等.登记人:王文涛单位负责人:王斌注:1、“充装单位气瓶编号”指充装单位自行编制的自有气瓶编号。
2、“充装名称或型号”栏可填写无缝气瓶、焊接气瓶、溶解乙炔气瓶等.登记人:王文涛单位负责人:王斌注:1、“充装单位气瓶编号"指充装单位自行编制的自有气瓶编号.2、“充装名称或型号”栏可填写无缝气瓶、焊接气瓶、溶解乙炔气瓶等.登记人:王文涛单位负责人:王斌注:1、“充装单位气瓶编号”指充装单位自行编制的自有气瓶编号。
2、“充装名称或型号”栏可填写无缝气瓶、焊接气瓶、溶解乙炔气瓶等。
登记人:王文涛单位负责人:王斌注:1、“充装单位气瓶编号"指充装单位自行编制的自有气瓶编号.2、“充装名称或型号”栏可填写无缝气瓶、焊接气瓶、溶解乙炔气瓶等。
登记人:王文涛单位负责人:王斌注:1、“充装单位气瓶编号”指充装单位自行编制的自有气瓶编号。
2、“充装名称或型号”栏可填写无缝气瓶、焊接气瓶、溶解乙炔气瓶等。
登记人:王文涛单位负责人:王斌。
溶解乙炔充装规定1主题内容与适用范围本标准规定了溶解乙炔气瓶(以下简称乙炔瓶)充装的基本原则和安全技术要求。
本标准适用于按GB11638制造的溶解乙炔气瓶的充装。
本标准不适用于化工生产过程中盛装溶解乙炔的固定式容器的充装。
23值。
4Gsδ——填料孔隙率,%;V——钢瓶实际容积,L;B——乙炔在丙酮中的重量溶解度,kg/kg;mF——丙酮补加量,kg;Tm——乙炔瓶皮重,kg;A——乙炔瓶实重,kg;mA——乙炔瓶内乙炔充装量,kg;mAmax——乙炔瓶内最大乙炔充装量,kg。
5充装前的准备5.1乙炔瓶的检查乙炔瓶充装前,充装单位应有专职人员进行检查。
5.1.1有下列情况之一的,严禁充装。
a.无制造许可证单位生产的乙炔瓶;b.未经省级以上(含省级)劳动部门检验机构检验合格的进口乙炔瓶;c.a.b.c.d.充装。
a.b.c.d.e.f.特殊的规定检查外,其他项目仍按本条的规定进行检查。
5.2剩余压力检查乙炔瓶在充装前,必须逐瓶检查瓶内是否存有压力,检查前乙炔瓶应在室内静置8h以上。
5.2.1用表盘直径不小于100mm,精度不低于1.5级的压力表测定瓶中剩余压力。
5.2.2根据剩余压力和测定剩余压力时乙炔瓶的周围环境温度,求出瓶内剩余乙炔量。
乙炔瓶内剩余乙炔量按公式(1)计算:Gs——0.38δ.V.B (1)乙炔在丙酮中的重量溶解度B按表1选取。
公称容积10~60L乙炔瓶的剩余乙炔量可按表2~表6选取。
5.2.3对无剩余压力或经内部检查后首次充装的乙炔瓶,必须按下列规定进行置换。
Ⅱ5.3丙酮的充装表表表表表表660L5.3.2丙酮的品质应符合GB6026一级品的要求。
5.3.3丙酮规定充装量按GB11638的规定执行。
5.3.4丙酮补加量按公式(2)计算:mF=Tm+Gs-A (2)5.3.5对公称容积大于、等于40L的乙炔瓶,如实重减去剩余乙炔量后,其值高于皮重0.5kg或低于1.5kg,则该瓶应妥善处理,否则严禁充装。
文件编号:TP-AR-L1316There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.(示范文本)编制:_______________审核:_______________单位:_______________溶解乙炔气瓶的安全使用及应急处理正式样本溶解乙炔气瓶的安全使用及应急处理正式样本使用注意:该操作规程资料可用在组织/机构/单位管理上,形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范,条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改,请在使用时认真阅读。
乙炔作为一种理想的可燃气体,广泛地应用于焊接和切割中纯乙炔是无臭的,但工业用乙炔由于含有硫化氢、磷化氢等杂质,而有一股大蒜的气味。
但是乙炔属于易燃易爆的气体,乙炔气瓶是实心的,瓶内充满了多孔性固体硅酸钙填料,孔隙中充入溶剂丙酮,罐装的乙炔溶解在丙酮之中。
温度在150°时,一个体积的丙酮可以溶解23倍的标准状态乙炔气。
溶解乙炔气瓶在使用中,不同程度地存在着一些问题。
如乙炔气瓶与氧气瓶设置在同一个地点,无安全距离;乙炔气瓶水平滚动后,未竖直静放便投入使用;乙炔气瓶表面温度在40℃以上,夏天露天作业无遮盖;乙炔气瓶未按规定留余压;充装单位没有认真检查充装等。
这些问题,曾导致了一些伤亡事故的发生。
鉴于以上情况,安全使用溶解乙炔气瓶需要遵守以下几点:1.溶解乙炔气瓶必须是国家定点厂家生产的,新瓶的合格证应是齐全的,并与钢瓶肩部的钢印相符。
使用过程中的气瓶,必须根据国家《溶解乙炔气瓶安全监察规程》的要求,进行定期技术检验,凡不符合规定的乙炔气瓶不准使用。

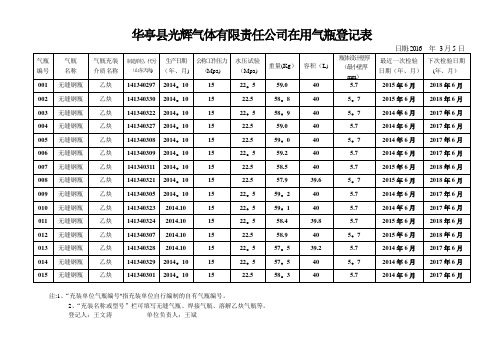

华亭县光辉气体有限责任公司在用气瓶登记表日期: XXXX 年 2月 1 日气瓶编号气瓶名称气瓶充装介质名称制造单位,代号(山东天海)生产日期(年、月)公称工作压力(Mpa)水压试验(Mpa)重量(Kg) 容积(L)瓶体设计壁厚(最小壁厚mm)最近一次检验日期(年、月)下次检验日期(年、月)001 无缝钢瓶氧气141340297 XXXX.10 15 22.5 59.0 40 5.7 XXXX年10月XXXX年10月002 无缝钢瓶氧气141340330 XXXX.10 15 22.5 58.8 40 5.7 XXXX年10月XXXX年10月003 无缝钢瓶氧气141340322 XXXX.10 15 22.5 58.9 40 5.7 XXXX年10月XXXX年10月004 无缝钢瓶氧气141340327 XXXX.10 15 22.5 59.0 40 5.7 XXXX年10月XXXX年10月005 无缝钢瓶氧气141340308 XXXX.10 15 22.5 59.0 40 5.7 XXXX年10月XXXX年10月006 无缝钢瓶氧气141340309 XXXX.10 15 22.5 59.2 40 5.7 XXXX年10月XXXX年10月007 无缝钢瓶氧气141340311 XXXX.10 15 22.5 58.5 40 5.7 XXXX年10月XXXX年10月008 无缝钢瓶氧气141340321 XXXX.10 15 22.5 57.9 39.6 5.7 XXXX年10月XXXX年10月009 无缝钢瓶氧气141340305 XXXX.10 15 22.5 59.2 40 5.7 XXXX年10月XXXX年10月010 无缝钢瓶氧气141340323 XXXX.10 15 22.5 59.1 40 5.7 XXXX年10月XXXX年10月011 无缝钢瓶氧气141340324 XXXX.10 15 22.5 58.4 39.8 5.7 XXXX年10月XXXX年10月012 无缝钢瓶氧气141340307 XXXX.10 15 22.5 58.9 40 5.7 XXXX年10月XXXX年10月013 无缝钢瓶氧气141340328 XXXX.10 15 22.5 57.5 39.2 5.7 XXXX年10月XXXX年10月014 无缝钢瓶氧气141340329 XXXX.10 15 22.5 57.5 40 5.7 XXXX年10月XXXX年10月015 无缝钢瓶氧气141340301 XXXX.10 15 22.5 58.3 40 5.7 XXXX年10月XXXX年10月注:1、“充装单位气瓶编号”指充装单位自行编制的自有气瓶编号。
质量管理体系文件溶解乙焕产品质量记录表编制:__________________审核: ________________批准: ________________XX浪潮科技咨询有限公司目录文件发放/回收记录 (1)文件发布/更改通知 (2)采购申请及评价记录表 (3)供方评价记录表 (4)合格供应商名录 (5)采购清单 (6)采购计划 (7)采购验收记录表 (8)质量处理通知 (9)出门证 (10)剧毒药品使用记录 (11)贵重物品使用记录 (12)报废、过期、废弃物品处理记录 (13)生产管理考核记录 (14)合同评审记录 (15)客户投诉及处理记录 (16)顾客满意程度调查表 (17)销售合同台帐 (18)纠正措施实施计划 (19)纠正措施验证报告 (20)()年度纠正措施实施情况统计表 (21)预防措施实施计划 (22)预防措施验证报告 (23)()年度预防措施实施情况统计表 (24)质量记录汇总表 (25)文件借阅登记表 (26)文件销毁申请 (27)()年度内部审核计划 (28)会议记录 (29)质量体系内部审核日程表 (30)不合格报告 (31)内部审核报告 (32)管理评审计划 (33)管理评审会议记录 (34)质量监督员监督记录 (35)培训申请表 (36)()年度人员培训目标与计划表 (37)上岗考核审批表 (38)职工内部培训及考核验收记录 (39)设施管理卡 (40)设施管理卡 (41)生产设施一览表 (42)设施日常保养项目表 (43)生产设施检修计划表 (44)设施检修单 (45)设施检修计划 (46)设施报废单 (47)仪器设备使用记录 (48)原材料检验记录 (49)半成品检验记录 (50)成品检验记录 (51)主要检测仪器设备汇总表 (52)检测仪器设备检定周期计划表 (53)质量策划实施情况检查表 (54)收发瓶记录 (55)抽真空置换记录 (56)气瓶检查处理处理记录 (57)气瓶充装前、后检查记录 (58)不合格气瓶隔离处理记录 (59)溶解乙焕气体化验分析记录 (60)质量信息反馈记录 (61)设备运行、检修和安全检查记录 (62)溶解乙块气瓶丙酮补加记录 (63)乙焕发生器操作记录 (64)次氯酸钠净化操作记录 (65)乙块压缩机操作记录 (66)气体购销记录 (67)安全巡查记录 (68)计量器具及仪器仪表校验记录 (69)事故应急救援预案演练记录 (70)溶解乙焕气体充装记录表 (71)文件发放/回收记录文件发布/更改通知采购申请及评价记录表供方评价记录表合格供应商名录采购清单采购计划采购验收记录表质量处理通知出门证编号:NJLCKJ/JL. 10序号:编号:NJLCKJ/JL. 10 出门证序号:剧毒药品使用记录Il贵重物品使用记录报废、过期、废弃物品处理记录生产管理考核记录合同评审记录客户投诉及处理记录顾客满意程度调查表质量记录表文件编号:NJLCKJ/JL. 18-2022销售合同台帐纠正措施实施计划纠正措施验证报告()年度纠正措施实施情况统计表预防措施实施计划预防措施验证报告质量记录表文件编号:NJLCKJ/JL. 24-2022第1页共1页年度预防措施实施情况统计表第1版第0次修订发布日期:2022年08月08日()年度预防措施实施情况统计表质量记录汇总表文件借阅登记表文件销毁申请()年度内部审核计划不合格报告内部审核报告管理评审计划质量记录表文件编号:NJLCKJ/JL. 34-2022管理评审会议记录质量监督员监督记录培训申请表质量记录表文件编号:NJLCKJ/JL. 37-2022()年度人员培训目标与计划表上岗考核审批表职工内部培训及考核验收记录设施管理卡设施管理卡生产设施一览表设施日常保养项目表注:保养后,用“V”表示日保,“A”为周保、“X”表示有异常情况,应在“异常情况记录”栏予以记录。
