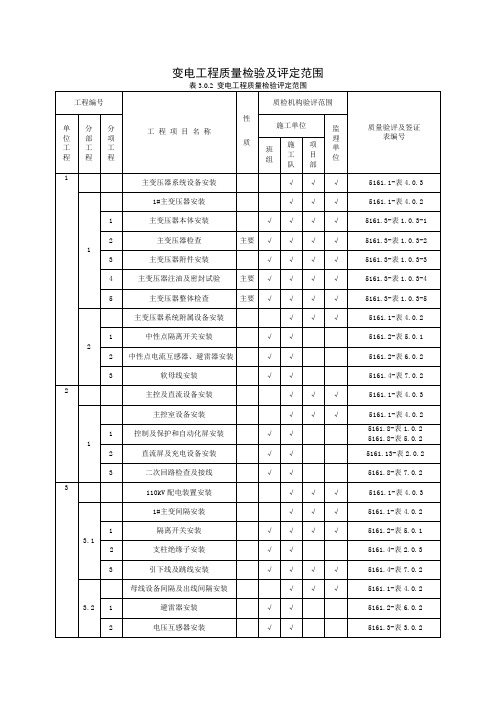

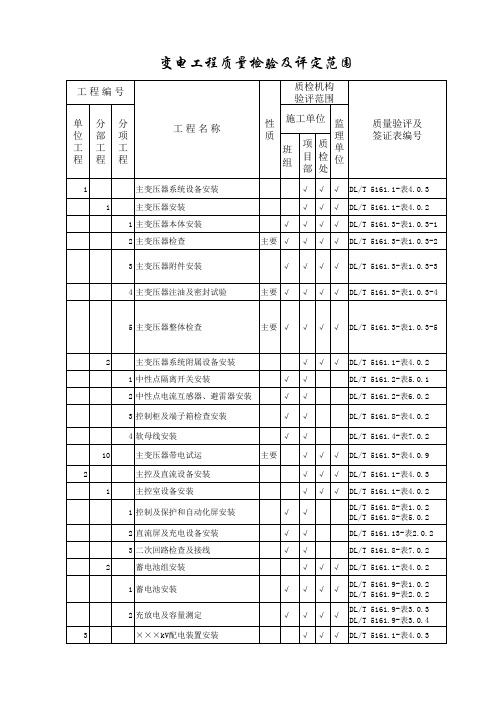

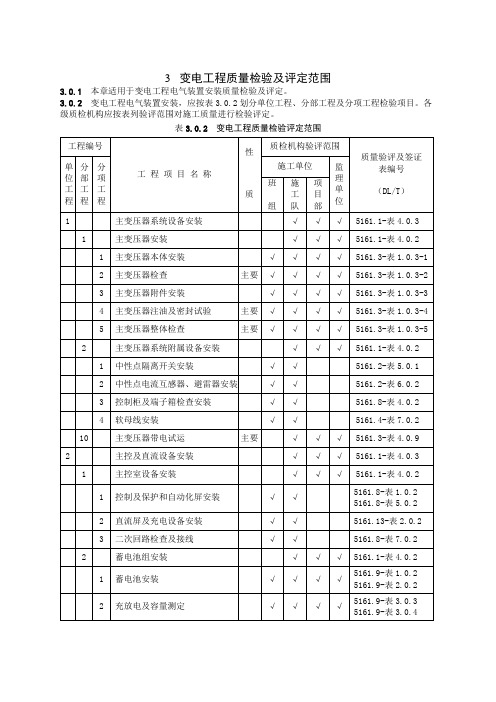

变电工程质量检验评定范围(5161.1-表3.0.2)

电气装置安装工程质量检验及评定规程第 1部分：通则1总则1.0.1为了提高电气装置安装工程的质量管理，规范和统一表格，促进安装质量的提高，满足其检查、验收和质量评定的需要，特制定本套电力行业标准。

1.0.2本规程适用于单机容量200MW及以上发电工程和110kV 及以上变电工程的电气装置安装。

进口或引进型电气装置、单机容量 200MW以下发电工程及 110kV 以下变（配）电工程的安装可参照执行。

1.0.3电气装置安装工程应根据工程怦，由施工单位按本通则第 2 章和第 3 章，编制所承担工程的质量检验评定范围。

监理单位应对各施工单位编制的工程质量检验评定范围进行核查、汇总，经建设单位确认后执行。

1.0.4电气装置安装工程项目与本通则第 2 章表2.0.2和第3章表3.0.2所列不符的工程项目，可进行增编或删减。

增加或减少的项目，在工程质量验评范围中的工程编号、可续编、缺号，但不得变更原编号。

1.0.5建设单位、监理单位及施工单位班组以上和积极质检人员，应持与所检验专业一致且在使用有效期内的资格证书上岗。

1.0.6各级质检人员，应严格执行电气装置安装工程施工及验收规范、相关国家标准行业标准和本系列标准对工程质量进行检查、验收和评定，并应对所检验及评定的工程项目负责。

1.0.7电气装置安装工程质量检验，按本通则第 2 章表2.0.2 和第 3章表3.0.2所列分项工程、分部工程和单位工程进行。

——分项工程应检验、评定合格，方可对分部工程进行检验、评定。

——分项工程应检验、评定合格，方可对单位工程进行检验、评定。

1.0.8分项工程项目施工完毕，应经班组自检合格后，方可按本通则第 2 章表2.0.2 和第 3章表3.0.2中的验评范围，逐级进行质量检验、评定。

1.0.9分项工程施工质量，应按本系列标准第 2部分至第 17 部分中的检验、检验方法进行检验，将检验内容、检验结果填入本通则第 4 章表 4.0.1内进行质量评定，并签名验收。

表 1 工程编号填写示例表 3.0.2 发电工程施工质量验收范围划分表工程编号 工程项目名称性质 验收单位及范围 质量验评及签证表编号 程 施工单 位 监理单 位 建设单位发电机电 气与引出线安装 √ √ √ DL/T5161.1-表 5.0.3 发电机电 气与出线 √ √√ DL/T 5161.1-表 设备安装 5.0.2 1 发电机本体检查 主控 √ √√ DL/T 5161.7-表 1.0.22 发电机附件安装 主控 √√ DL/T 5161.7-表 1.0.3励磁设备检查安装DL/T 5161.7-表 3 √ √2.1.2 DL/T 5161.3-表 1.0.2 4 互感器检查安装 √ √ DL/T5161.3-表 2.0.2箱、柜 （盘）安装 DL/T 5161.8-表 1.0.2 DL/T 5161.2-表 5 √ √3.0.2 DL/T 5161.8-表 3.0.2 DL/T 5161.13-表 2.0.4 6 接地变压 器（电阻 √√ DL/T 5161.3-表 器）安装 1.0.3DL/T5161.4-表 1.0.3×××kV 配电装置带电试运主控 √ √ √ DL/T5161.1-表 6.0.4 ×××kV 气体绝缘金属封闭开关设备安装√ √ √ DL/T5161.1-表5.0.3网控室设备安装 √ √√ DL/T 5161.1-表 5.0.2控制及保护屏台安 装 DL/T5161.8-表 1 √ √ 1.0.2 DL/T 5161.8-表4.0.2直流屏安 装DL/T 5161.8-表 2 √ √1.0.2 DL/T 5161.13-表2.0.23 二次回路检查及接线 √√ DL/T 5161.8-表 5.0.2蓄电池安 装DL/T 5161.9-表 4 √ √1.0.2 DL/T 5161.9-表2.0.2充放电及容量测定主控 DL/T 5161.9-表 5 √ √ 3.0.2 DL/T 5161.9-表 3.0.3DL/T5161.12-表 1.0.23 母线安装主控 √ √DL/T 5161.4-表3.0.2 4 二次回路检查及接线 √√DL/T5161.8-表5.0.2汽机间电气设备安装 √ √√ DL/T 5161.1-表5.0.2MCC （电动机控制中心）盘安 装 DL/T 5161.8-表 1.0.2DL/T5161.8-表 1√ √2.0.3 DL/T5161.12-表1.0.2 DL/T 5161.4-表3.0.2就地动力控制设备安装 DL/T5161.8-表 2√ √1.0.2 DL/T5161.8-表3.0.23 二次回路检查及接线√√ DL/T 5161.8-表 5.0.24电动机检 查√ √DL/T5161.7-表2.2.2电动机带电试运主控DL/T 5161.7-表 5 √√√3.0.9 DL/T 5161.7-表3.0.11DL/T 5161.3-表 1.0.5MCC （电动机控制中心）盘安 装 DL/T 5161.8-表 1.0.2DL/T5161.8-表 2√√2.0.3 DL/T5161.12-表1.0.2 DL/T 5161.4-表3.0.2控制盘安 装 DL/T 5161.8-表1.0.2 3√√ DL/T5161.8-表4.0.2 DL/T 5161.12-表4.0.2 4电动机检 查√√ DL/T5161.7-表2.2.2 5 二次回路检查及接线 √√ DL/T5161.8-表5.0.2堆取料装置电气设备安装 √√√ DL/T 5161.1-表5.0.2变压器安 装DL/T 5161.3-表 1√√1.0.2 DL/T5161.3-表1.0.52MCC （电动机控制中心）盘安 装√√DL/T 5161.8-表1.0.2电气设备安装1基础型钢安装√√ DL/T 5161.8-表1.0.2 2整流变压器安装√√DL/T 5161.3-表1.0.5配电盘安 装DL/T 5161.2-表 3√ √3.0.2DL/T 5161.2-表3.0.3 4母线安装√√DL/T 5161.4-表3.0.2 5 二次回路检查及接线 √√DL/T 5161.8-表5.0.2除尘系统低压电气√ √√ DL/T 5161.1-表 设备安装 5.0.2变压器安 装DL/T 5161.3-表 1√ √1.0.2 DL/T5161.3-表1.0.5MCC （电动机控制中心）盘安装DL/T 5161.8-表 1.0.2 DL/T 5161.8-表 2√ √2.0.3 DL/T5161.12-表 1.0.2DL/T 5161.4-表3.0.2DL/T 5161.12-表 2.0.25 二次回路检查及接线 √√DL/T 5161.8-表5.0.2 中继泵房 室内电气√ √√ DL/T5161.1-表设备安装5.0.2变压器安 装DL/T5161.3-表 1√√1.0.2DL/T 5161.3-表1.0.5MCC （电动机控制中心）盘安 装 DL/T 5161.8-表 1.0.2DL/T5161.8-表 2√√2.0.3DL/T5161.12-表1.0.2 DL/T 5161.4-表3.0.2 3电动机检 查√√DL/T 5161.7-表2.2.2就地动力控制设备安装 DL/T 5161.8-表1.0.2 4√√DL/T 5161.8-表3.0.2DL/T5161.12-表4.0.2 5 二次回路检查及接线 √√DL/T 5161.8-表5.0.2DL/T 5161.12-表 1.0.23 母线安装主控 √ √DL/T 5161.4-表3.0.2MCC （电动机控制中心）盘安 装 DL/T 5161.8-表 1.0.2DL/T5161.8-表 4√√2.0.3DL/T5161.12-表1.0.2 DL/T 5161.4-表3.0.2控制盘安 装 DL/T 5161.8-表1.0.2 5√√DL/T 5161.8-表4.0.2 DL/T5161.12-表4.0.2 6电动机检 查√√DL/T 5161.7-表2.2.2 7 二次回路检查及接线√√DL/T 5161.8-表5.0.2启动锅炉房电气设备带电试 运主控 √√√ DL/T5161.1-表6.0.6 燃油泵房电气设备安装 √ √√ DL/T 5161.1-表 5.0.21MCC （电动机控制中√√ DL/T 5161.8-表1.0.25161.12-表 1.0.2 DL/T 5161.4-表 3.0.2控制盘安 装 DL/T 5161.8-表1.0.2 2√√DL/T 5161.8-表4.0.2 DL/T5161.12-表4.0.2 3电动机检 查√√DL/T 5161.7-表2.2.2 4 二次回路检查及接线 √√ DL/T 5161.8-表5.0.2消防泵房 电气设备 主控√ √ √ DL/T 5161.1-表 带电试运 6.0.6氢站电气设备安装主控 √ √ √ DL/T5161.1-表 5.0.2MCC （电动机控制中心）盘安 装 DL/T 5161.8-表 1.0.2 DL/T5161.8-表 1 √ √ 2.0.3 DL/T5161.12-表 1.0.2DL/T 5161.4-表 3.0.2 2 控制盘安 装 √ √ DL/T5161.8-表 1.0.25161.12-表 4.0.23电动机检 查√√DL/T 5161.7-表2.2.2 4 二次回路检查及接线√√DL/T 5161.8-表5.0.2空压站电 气设备带电试运主控√ √√ DL/T 5161.1-表 6.0.6油处理站电气设备安装 √ √√ DL/T 5161.1-表 5.0.2MCC （电动机控制中心）盘安 装 DL/T 5161.8-表 1.0.2DL/T5161.8-表 1 √ √2.0.3 DL/T5161.12-表1.0.2DL/T 5161.4-表3.0.2控制盘安 装 DL/T 5161.8-表1.0.22√√ DL/T 5161.8-表4.0.2 DL/T 5161.12-表4.0.23就地电气设备安装√ √ DL/T5161.15-表3.0.24电动机检 查√√ DL/T 5161.7-表2.2.2。

分项工程质量检验评定表工程编号：DL/T5161.1-表4.0.1分部工程质量检验评定表工程编号：DL/T5161.1-表4.0.2单位工程质量检验评定表工程编号：DL/T5161.1-表4.0.3单位工程资料核查项目工程编号：DL/T5161.1-表5.0.1单位工程设计变更及材料代用通知单登记表工程编号：DL/T5161.1-表5.0.2单位工程设备、材料出厂试验报告及合格证登记表工程编号：DL/T5161.1-表5.0.3** kv配电装置带电试运签证工程编号：DL/T5161.1-表5.0.5-1**kv 段厂用高压配电装置带电试运签证工程编号：DL/T5161.1-表5.0.5-2**kv V 段厂用低压配电装置带电试运签证工程编号：DL/T5161.1-表5.0.5-3通信系统一次设备安装质量检验工程编号：DL/T5161.1-表6.0.1微波天线安装质量检验工程编号：DL/T5161.1-表6.0.2微波馈线安装质量检验工程编号：DL/T5161.1-表6.0.3载波机、光端、微波设备安装质量检验工程编号：DL/T5161.1-表6.0.4程控交换机安装质量检验工程编号：DL/T5161.1-表6.0.5通信系统免维护蓄电池安装质量检验工程编号：DL/T5161.1-表6.0.6通信蓄电池组充放电质量验收签证工程编号：DL/T5161.1-表6.0.7通信站（系统）防雷接地施工质量检验工程编号：DL/T5161.1-表6.0.8通信系统整体施工质量验收签证工程编号：DL/T5161.1-表6.0.94.4 高压电器施工质量检验表格六氟化硫封闭式组合电器基础及设备支架安装工程编号：DL/T5161.2-表1.0.1六氟化硫封闭式组合电器本体安装工程编号：DL/T5161.2-表1.0.2支柱式六氟化硫断路器安装工程编号：DL/T5161.2-表2.0.1罐式六氟化硫断路器安装工程编号：DL/T5161.2-表2.0.2真空断路器（接触器）安装与调整工程编号：DL/T5161.2-表3.0.2屋外少油断路器的安装工程编号：DL/T5161.2-表4.0.1屋内手车式少油断路器的安装工程编号：DL/T5161.2-表4.0.2隔离开关的安装及调整工程编号：DL/T5161.2-表5.0.1避雷器的安装工程编号：DL/T5161.2-表6.0.2电容器及耦合器安装工程编号：DL/T5161.2-表7.0.2电容器组安装工程编号：DL/T5161.2-表7.0.3气体互感器及接地线圈安装工程编号：DL/T5161.2-表7.0.4断路器调整记录工程编号：DL/T5161.2-表8.0.2隔离开关、负荷开关调整记录工程编号：DL/T5161.2-表8.0.3新sf6气体抽样检验记录工程编号：DL/T5161.2-表8.0.4封闭式组合电器安装及调整记录工程编号：DL/T5161.2-表8.0.5。

电气装置安装工程质量检验及评定规程第1部分：通则1 总则1.0.1 为了提高电气装置安装工程的质量管理，规范和统一表格，促进安装质量的提高，满足其检查、验收和质量评定的需要，特制定本套电力行业标准。

1.0.2 本规程适用于单机容量200MW及以上发电工程和110kV及以上变电工程的电气装置安装。

进口或引进型电气装置、单机容量200MW以下发电工程及110kV以下变（配）电工程的安装可参照执行。

1.0.3 电气装置安装工程应根据工程怦，由施工单位按本通则第2章和第3章，编制所承担工程的质量检验评定范围。

监理单位应对各施工单位编制的工程质量检验评定范围进行核查、汇总，经建设单位确认后执行。

1.0.4 电气装置安装工程项目与本通则第2章表2.0.2和第3章表3.0.2所列不符的工程项目，可进行增编或删减。

增加或减少的项目，在工程质量验评范围中的工程编号、可续编、缺号，但不得变更原编号。

1.0.5 建设单位、监理单位及施工单位班组以上和积极质检人员，应持与所检验专业一致且在使用有效期内的资格证书上岗。

1.0.6 各级质检人员，应严格执行电气装置安装工程施工及验收规范、相关国家标准行业标准和本系列标准对工程质量进行检查、验收和评定，并应对所检验及评定的工程项目负责。

1.0.7 电气装置安装工程质量检验，按本通则第2章表2.0.2和第3章表3.0.2所列分项工程、分部工程和单位工程进行。

——分项工程应检验、评定合格，方可对分部工程进行检验、评定。

——分项工程应检验、评定合格，方可对单位工程进行检验、评定。

1.0.8 分项工程项目施工完毕，应经班组自检合格后，方可按本通则第2章表2.0.2和第3章表3.0.2中的验评范围，逐级进行质量检验、评定。

1.0.9 分项工程施工质量，应按本系列标准第2部分至第17部分中的检验、检验方法进行检验，将检验内容、检验结果填入本通则第4章表4.0.1内进行质量评定，并签名验收。

表1 工程编号填写示例
表3.0.2 发电工程施工质量验收范围划分表
表4.0.2 变电工程施工质量验收范围
表5.0.1 （分项工程名称）分项工程质量验收表工程编号：表号：
表5.0.2 （分部工程名称）分部工程质量验收表工程编号：表号：
表5.0.3 （单位工程名称）单位工程质量验收表工程编号：表号：
表6.0.1 单位工程资料核查项目
表6.0.2 施工单位计量器具登记表
共页第页
表6.0.3 工程质量验收签证、记录项目
表6.0.4 ×××kV配电装置带电试运签证
表6.0.5 （配电装置名称）×××kV 段厂用高压配电装置带电试运签证
表6.0.6 （配电装置名称）×××V 段厂用低压配电装置带电试运签证
表6.0.7 号机组柴油发电机机组自动投入试验签证
表6.0.8 号电除尘器振打及空负荷升压试验签证
表1.0.2 气体绝缘金属封闭开关设备基础及设备支架安装分项工程质量验收表工程编号：表号：
表1.0.3 气体绝缘金属封闭开关设备本体安装分项工程质量验收表工程编号：表号：
表2.0.2 支柱式六氟化硫断路器安装分项工程质量验收表工程编号：表号：
表2.0.3 罐式六氟化硫断路器安装分项工程质量验收表工程编号：表号：
表3.0.2 手车式高压成套配电柜安装分项工程质量验收表工程编号：表号：
表3.0.3 固定式高压成套配电柜安装分项工程质量验收表工程编号：表号：
表4.0.2 干式电抗器安装分项工程质量验收表工程编号：表号：。
