矿用皮带机综合保护装置

八大综合保护装置矿用皮带机综合保护装置，根据需求一般分为五大保，六大保，八大保。

传感器包括：温度，堆煤，急停，撕裂，烟雾，速度，跑偏，超温洒水。

下面分别来介绍下：一、温度传感器GWD100温度传感器(以下简称传感器)是用于监测井下环境或设备工作温度的传感器，能就地显示温度测量值并输出标准信号，供远程采集。

适用范围：主要在瓦斯抽放系统中管道气体温度抽放泵轴温，水温等物理的监测。

温度传感主要使用参数：测量范围：0℃～100℃基本误差：±2℃显示方式：四位红色数码管显示信号输出：200Hz～1000Hz（或1mA～5mA）本安参数：Ui:DC～18V.DC传输距离：2.0km二、堆煤传感器GUJ30堆煤传感器与输送机保护装置主机配接，根据煤矿井下带式输送机卸载煤仓或其它煤仓的检测和保护的要求为防止物料堆积，造成堵塞事故而进行设计的一种保护性电器。

皮带机正常运转时，将机械推移式堆煤传感器触头偏移15～60°或在两根电极同时接触到煤时，延时2～3秒，皮带机应停机，监控仪主机“堆煤”指示灯亮，同时发出响亮的“堆煤”语言报警声。

主要技术参数：型号：GUJ30防爆型式：ExibⅠ；接点接触电阻：≤0.1Ω接点容量：DC12V/0.5A动作角度：30°±3°复位角度：15°±3°；探杆转动极限角度值：≤70°触杆动作力：5N～9N；重量：3kg；外形尺寸：380170×72mm三、急停传感器急停传感器结构：急停开关由外壳、行程开关、急停拉环、复位拉环、接线端子等部分组成。

KHJ0.5/12急停传感器的安装：将急停开关安装在皮带机两侧的支架上,用拉绳依次把急停开关的急停拉环分别相连，打开急停开关接线盒,用电缆将J（急停信号）、O（电源地）接至带式输送机综合保护控制装置主机内对应的接线端子上。

主要技术参数：接点容量：30V/10A接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω；动作力：60N±10N ；复位力：60N±10N；自重：3kg外形尺寸：165mm×90mm×160mm；四、烟雾传感器GQQ0.1（原型号KGQ-1型）烟雾传感器主要用于对煤矿井下橡胶、煤尘等因摩擦起热或其它原因产生的烟雾进行监测。

皮带机综合保护装置安装标准太原市梗阳实业集团有限公司麦地掌煤矿二0二0年四月三日皮带机综合保护装置安装标准一、带式输送机需安装的保护1、装设防打滑、跑偏、堆煤、撕裂等保护装置，以及温度、烟雾监测装置和自动洒水装置。

2、应当具备沿线急停闭锁功能。

3、主要运输巷道中使用的带式输送机，必须装设输送带张紧力下降保护装置。

4、倾斜井巷中使用的带式输送机，上运时，必须装设防逆转装置和制动装置；下运时，应当装设软制动且必须装设防超速保护装置。

5、在大于16°的倾斜井巷中使用带式输送机，应当设置防护网，并采取防止物料下滑、滚落等的安全措施。

6、机头、机尾、驱动滚筒和改向滚筒处，应当设防护栏及警示牌。

行人跨越带式输送机处，应当设过桥。

二、各种保护的作用与安装位置：1.防打滑保护装置防打滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。

当输送带速度在10s内均在50%～110%Ve(Ve为额定带速)范围内，正常运行；输送带速度小于50%Ve或大于110%Ve时，保护装置报警，同时停止带式输送机的运行。

磁铁式：防滑保护装置应将磁铁安装在从动滚筒或导向滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。

滚轮式防滑保护：传感器安装在机头部下胶带上面平行段，主要适用于固定式带式输送机。

2.跑偏保护装置跑偏保护装置的作用是，在输送带发生跑偏触及跑偏开关时，跑偏保护动作使输送机自动停机并报警。

防跑偏装置应安装在距离槽形托辊端部边缘20～50mm范围内，用厚8mm铁板做架，螺栓固定，并且15米范围内应无机械防跑偏。

（1）在用带式输送机在机头和机尾均安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏时（探杆转动至动作角度30°时），跑偏开关动作，经过5～10s延时后主机将自动切断电源，实现跑偏保护。

（2）在用的主要带式输送机，中间部分安装自动纠偏装置，当胶带出现跑偏时，自动纠偏装置发生偏转，使胶带自动复位；各顺槽内带式输送机安装防跑偏抗轮，以阻碍皮带跑偏。

KＨP-Z带式输送机综合保护装置主机执行标准:Q/RJ02-2013使用说明书淮南市润金工矿机电有限公司一、前言：我公司生产的ＫHＰ-Z带式输送机综合保护装置主机(以下简称综保)是根据国家煤矿安全规程和关于完善井下皮带运输机保护的有关文件的要求而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进;同时听取了大量的用户反馈意见,使本装置的先进性、可靠性、操作方便性、节能等与同类产品相比较都有了较大程度的提高。

本装置的特点为适用于具有爆炸性气体和煤尘的矿井中,用来对皮带运输机(链板机)进行综合保护及控制。

也可用于链板机集中控制和保护;其特点：◆本电路选用了中大规模集成电路,使得系统功能强,控制更具灵活性,而且功能扩展方便,状态对位准确显示更直观。

◆语言报警即能报出故障性质又能报出发生故障的皮带机号,这是目前国内同类产品所不具备的。

◆除具有同类产品相同功能,如:“集控、手动控制、综合保护及通讯功能外,还增强了面板控制功能，使系统设置更加方便，集控、手动两种工作方式在面板可以直接设定。

◆自动洒水装置自成系统,不需电源亦可实现超温自动洒水。

◆配接压敏式撕裂传感器或纵撕传感器可对皮带撕裂或强力皮带因钢丝断裂而引起的皮带撕裂进行保护和预测。

◆本安电源配接烟雾传感器,防爆电磁阀，可实现自动防灭火。

◆结构合理，功能板之间连线极少,很大程度上减少接线的故障率。

二、适用的环境条件：●海拨高度不超过２000米。

不低于１0０0米。

大气压力80～１06Kpa。

●环境温度-5℃～+４0℃。

●环境相对湿度不大于95%(25℃时）。

●有爆炸性气体和煤尘的矿井中。

●无强烈振动冲击的环境中。

●无破坏金属和绝缘材料的腐蚀性气体的环境中。

●能防污水及其他液体浸入的地方。

●安装类别IＩI类。

●污染等级：３级。

三、型号及含义：ＫH P-－Z主机皮带综保设计序号综合保护矿用四、主要技术参数：4.１主机防爆型式：矿用隔爆兼本安型，标志:Eｘd[ｉb]l４.2各种传感器为矿用本安型,标志：Ｅｘibl4.3电器参数●额定输入电压:ＡC１27V或36V;●最高允许电压:AC14０V或ﻩ４0V；●本安输出最高开路电压:ＤC12Ｖ；●本安输出最大短路电流：DＣ4０0mA；过流保护整定值1A●本安输出外部允许分部电容：０．1μf/Ｋm;●本安输出外部允许分部电感:１mH/Km;●各传感器与主机间连接最大电缆长度不超过1500m。

KXJ0.3/127S矿用隔爆兼本安型带式输送机保护装置主机（原型号KX J-127矿用隔爆兼本质安全型可编程控制箱）操作手安徽诗昂电器有限责任公司第1章面板的操作按键介绍该KXJ-127矿用隔爆兼本质安全型可编程控制箱，以下简称为控制箱。

操作面板共有9个功能键，除“设置”键外，其余键均有两个功能，上面为第一功能（主功能）——设备操作，下面为第二功能——系统设置或参数设定等。

第一功能实现对设备进行控制，在系统设置或参数设定的所有界面中都失去效用；第二功能实现系统设置或参数设定，“ESC”键还可以实现操作界面的返回（返回到上一级界面）。

第一功能操作说明：1．起车键：控制设备的起动运行。

设备在没有故障的情况下（有故障时，或故障还没有复位时按下无效），在“运行界面”按下“起车”键，设备会按设定的运行方式控制整个“系统”或本台设备的起动运行。

在单台方式下，按下“起车”键只起本台设备；在集控方式下，按下“起车”键使整个“系统”中参与集控的设备按一定的起车程序顺序起车（当本台参起有效时）。

2．停车键：控制运行设备的停止。

在不同的运行方式下，按下“停车”键起到的作用不同，单台方式下，在“运行界面”按下“停车”键只停本台设备；集控方式下，在“运行界面”按下“停车键”使整个“系统”中参与集控的设备按一定的停车程序顺序停车（当本台参起有效时）。

3．急停键：用于皮带机出现事故时的紧急停车，它与停车操作的区别是急停停车属于事故停车，故障排除后还需复位。

按下“急停”键时，出现急停故障，松开时故障解除（不自保）。

4．复位键：用于发生的故障排除后，进一步的确认。

发生的所有故障都排除后，按下“复位”键，确认故障排除，解除故障信息，下次才能开车。

若故障没有排除，按下复位键无效。

在故障界面有效。

5．洒水键：用于手动洒水降尘，洒水时间可以设定。

6．消音键：用于在故障语音报警时，消除语音报警，若启动语音报警，则再按一次“消音”键。

在运行界面有效。

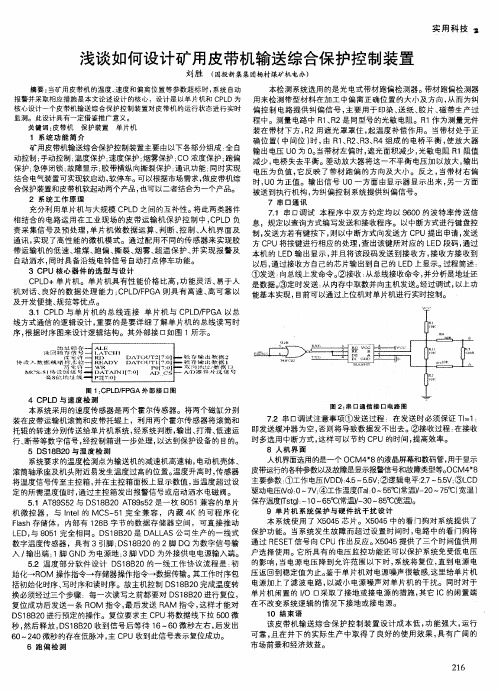

2011年第10卷第13期试论煤矿井下皮带机中的综合保护装置□褚景倍【摘要】伴随我国国内煤矿事业的不断发展，我国煤矿井下的运输工作也逐渐成为了我国煤矿事业发展的重中之重。

而随着这几年来在煤矿井下中皮带机的使用，其不仅仅解决了煤矿事业的运输事业，更加解决了我国运输事业中的安全问题，给煤矿事业的采煤工作带来了产量与效益。

本文主要对我国煤矿井下皮带机中的综合保护装置的相关性问题进行了探讨与分析，并对其系统中装置的维修工作提供了有效的参考依据。

【关键词】煤矿井下；皮带机；综合保护装置【作者单位】褚景倍，煤炭工业石家庄设计研究院众所周知：伴随我国社会主义市场经济的不断增长，我国的煤矿事业取得了前所未有的发展，尤其是我国的煤矿井下皮带机中的综合保护装置工作，更是取得了不菲的成绩，但其现今仍存在众多问题仍是亟需解决的。

一、煤矿矿井下皮带机中的综合保护装置的工作原理对于我国现今煤矿矿井皮带机中的综合保护装置而言，其主要的作用就是防止煤矿的矿井下任何的爆炸事件的发生，是保护煤矿井下输送煤矿与煤矿系统整体性电气控制系统安全的重要组成部分之一。

例如：我们可以适当的在煤矿井下采用ZBK皮带机，其不仅仅具有智能化的功能，还能给煤矿矿井下的煤矿做业的运输工作带去运输的便捷性；再加上，其具有操作简单与易学的特点，使得我国的煤矿矿井下做业更加的安全。

另外，现今高速发展的矿井皮带机还具有一定的电控装置，这种电控装置不仅仅可以更好的使得煤矿矿井能够更安全、更合理的工作，其还给煤矿矿井的管理运行工作带去了新福音。

而整个综合保护装置中的电控系统主要的控制方式有三个方面内容：遥控方式、自动方式与手动方式。

对于电动系统中的自动方式与遥控方式而言，其主要是用来检测系统传感器中的胶带机工作的各种状态，尤其是其自身的信息输入工作，其不仅仅可以根据这些信息进行自身的调控，还能在系统发现不良的状态情况下，自动切断电路或是发出危险预告，借以来最大程度的保证系统运行的可靠性与安全性。

皮带机保护装置的类型都有哪些皮带机作为一种传输设备，经常用于矿山、港口、火车站、发电厂等工业场所。

但是，皮带机的故障率也很高，一些故障甚至会对人员安全造成危害。

因此，安装皮带机保护装置就变得十分重要。

下面，我们将介绍几种常见的皮带机保护装置类型。

1. 速度保护装置速度保护装置是皮带机保护装置中最常见的一种。

它通常由线速度传感器和继电器组成，可以监测皮带机的行驶速度，一旦超过设定的安全限制，继电器便会触发，停止或减速皮带机，保证工作安全。

2. 偏差保护装置皮带机在工作过程中，有时会因为外力或故障引起皮带偏差，进而导致工作中断或者事故。

偏差保护装置就可以解决这个问题。

它通常由两个倾角传感器和继电器组成，通过检测皮带的偏移情况，控制皮带机的实时转向，使皮带保持在正确的运行路径上。

3. 温度保护装置由于皮带机工作时轮胎与皮带之间摩擦较大，所以会产生一定的热量，导致皮带老化，从而导致故障。

因此，安装温度保护装置非常有必要。

它通常由传感器和继电器组成，能够检测皮带机轮胎和轴承的工作温度，一旦超过设定的上限，就会自动停机，保护设备。

4. 中央监控系统中央监控系统是一种集中式管理皮带机的保护装置。

它可以同时监控多个皮带机，实现远程控制和实时监测。

一旦发生故障，就会自动报警或自动停机，避免事故发生。

5. 压力保护装置部分皮带机会由于采用了较长的驱动轴而产生过大的负载，这会导致皮带机过载、断裂、甚至引起整机损坏。

在这种情况下，采用压力保护装置可以有效地避免这种故障。

它通常由传感器和继电器组成，能够检测皮带的工作压力和负载情况，一旦超过设定的安全限制，继电器就会自动触发，停机保护。

以上是几种常见的皮带机保护装置类型，希望能对大家的工作提供一些指导和参考。

KHP183-Z煤矿用带式输送机保护装置技术说明本次采购2套KHP183-Z煤矿用带式输送机保护装置用于北翼采区运输巷2部皮带，主要技术要求如下：1、使用环境条件（1）海拔高度：不大于1000m（2）安装场所：北翼采区运输巷（3）环境温度：最高气温+40.0℃，最低气温0℃2、隔爆要求：矿用隔爆兼本质安全型3、性能要求（1）具有打滑、堆煤、超温洒水、跑偏、烟雾、撕带、急停、张紧力等保护功能；（2）多台输送机间的联锁集中控制功能；（3）具有语言预警及语言事故报警功能，语言报警既能报出故障性质又能报出出现故障的皮带机号；（4）配接开停传感器可实现有煤开车，无煤停车功能；（5）打点信号及对讲功能；（6）系统运行状态显示功能；（7）急停动作报号功能；4、技术参数（1）额定输入电压：AC127V或AC/36V（2）主机额定工作电流：AC0.15A/0.5A（3）本安输出了最大电流：1.1A;（4）本安输出最高开路电压：12V（5）传输电缆长度≦1000m，分布电容<0.1ΜF/Km,分布电感<0.1mH/Km；（6）传输器输入信号：1）开关量电平信号，高电平≧3V 低电平≦0.5V；2）无源接点信号；3）模拟量信号：0~5V；（1）非本安继电器输出接点容量：AC127V 0.5A。

5、装置组成产品名称产品型号防爆型式综合保护控制装置主机KHP183-Z Exibl跑偏传感器GEJ30 Exibl煤位传感器GUJ30 Exibl速度传感器GSH4 Exibl温度传感器GWD100 Exibl烟雾传感器GQQ0.1 Exibl撕裂传感器GVD20 Exibl张力传感器GAD100(A) Exibl矿用本安型双向急停开关KHJ0.5/12 Exibl超温自动洒水装置（矿用防爆电磁阀）DFB10/127 Exibl6、采购数量：2套山西灵石国泰鸿利煤业有限公司2015年7月1日。

KHP128矿用带式输送机综合保护装置KHP128矿用带式输送机综合保护装置简介:KHP128矿用带式输送机综合保护装置是根据煤炭部关于完善井下皮带运输机保护有关文件的要求而设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护装置进行了优化和改进，采用了高可靠的新型智能单片机，同时又听取了大量的用户反馈意见，使本产品智能性、可靠性、先进性及操作方便性等与同类产品比较都有了大幅度的提高。

KHP128矿用带式输送机综合保护装置主要技术参数1、主机隔爆型式：矿用隔爆兼本质安全型。

2、各种传感器为矿用本质安全型，标志：ibI (150℃)。

3、电器参数：a、额定输入电压：AC220V,127Ｖ,３６Ｖ；b、电压允许波动：75%-110%；c、本安输出最高开路电压：ＤＣ１２Ｖ；d、本安输出最大短路电流：DC4mA；过流保护整定值1.2A；e、本安输出外部允许分布电容：0.1PF/KM；f、本安输出外部允许分布电感：1mh/KM；g、防爆标志：Exdibl(150℃)；h、继电器输出节点容量：AC36V/5A；i、速度、温度、烟雾传感器为有源器件，其额定电压为12 V，静态电流小于180mA,最大动作电流小于220mA；其余传感器为无源器件，其动作时电流不大于5mA（包括煤位、跑偏、急停、撕带传感器）；j、集中控制信号小于12V，0.5mA；k、扬声器工作电压：12V，电流30mA，输出功率小于2W；l、各传感器连线不超过1000米，集控线不超过1000米，分布电容小于0.1PF，分布电感小于1mH；m、组合参数：12V430mA。

（烟雾传感器、速度传感器、温度传感器）；n、本安电路最大短路电流：4mA；o、本产品外形尺寸：320×120×330；重量小于15KG；p、集中控制台数：8台。

KHP128矿用带式输送机综合保护装置功能及技术特征本产品具有集中控制和单机控制两种方式。

煤矿胶带输送机综合保护装置安装使用安全管理规定为了确保胶带输送机综合保护装置安全可靠正常投入运行，防止人身和各类事故的发生，特制定以下安全管理规定：（一）、皮带输送机安装综合保护装置的规定胶带输送机安装正常后，应在一周内全部安装好胶带输送机的综合保护装置，包括速度保护、超温保护、堆煤保护、防跑偏装置、烟雾保护和自动洒水装置，防撕裂保护，沿途紧停信号和紧停开关，倾斜巷道使用的胶带机还应装设制动装置和防逆转装置。

（二）、综合保护各类传感器安装的位置及要求1、主机应安装于控制皮带输送机的隔爆开关附近的巷道内，悬挂要牢靠，离地面要高于0.5米，接地线应良好可靠接地，否则煤位传感器保护动作不灵敏可靠。

2、速度传感器的磁钢安装于从动滚筒的一侧，速度传感器的感应端对着磁钢方向距磁钢3～5cm处固定。

3、温度传感器安装于皮带输送机的主动滚筒附近，温度探头悬挂与皮带输送机的主滚筒和皮带接触面的50～80mm处，4、堆煤传感器安装与煤仓上方合适的位置。

5、防跑偏装置和沿途紧停信号及紧停开关在胶带输送机沿途每隔150m～200m安装一对。

6、烟雾传感器和自动洒水装置应安装在驱动滚筒上方的下风口处。

7、纵撕传感器应安装与给煤机的前方合适的位置。

8、制动装置和防逆转装置均安装在机头驱动部。

9、皮带输送机综合保护装置安装正常后，应及时对各类保护进行调整和试验，正常后投入运行，严禁甩掉任何一种保护运行，私自甩掉保护装置查出一次罚使用单位500～1000元，由队长落实到责任人。

10、随着综放面和掘进面的缩短和延伸，皮带输送机沿途紧停信号和紧停开关及跑偏装置应按上述第二条规定及时进行拆除或补充。

（三）、操作与维护管理1、综合保护装置各类传感器安装后，只有专职电工方可进行试验和操作，严禁其他人随意进行操作。

2、使用中指定专职电工定期对设备进行检查检修，发现故障及时处理或更换。

3、本安箱内接线端子不得联接非本安设备。

4、各类保护装置内部均为电子线路，不能用兆欧表测量其绝缘电阻。
