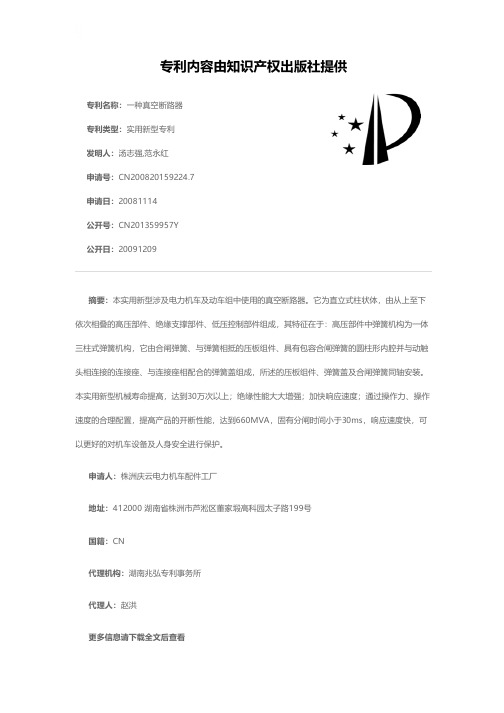

【CN209249378U】一种真空断路器操动机构【专利】

专利名称：一种真空断路器专利类型：实用新型专利
发明人：汤志强,范永红
申请号：CN200820159224.7申请日：20081114
公开号：CN201359957Y
公开日：
20091209
专利内容由知识产权出版社提供
摘要：本实用新型涉及电力机车及动车组中使用的真空断路器。

它为直立式柱状体，由从上至下依次相叠的高压部件、绝缘支撑部件、低压控制部件组成，其特征在于：高压部件中弹簧机构为一体三柱式弹簧机构，它由合闸弹簧、与弹簧相抵的压板组件、具有包容合闸弹簧的圆柱形内腔并与动触头相连接的连接座、与连接座相配合的弹簧盖组成，所述的压板组件、弹簧盖及合闸弹簧同轴安装。

本实用新型机械寿命提高，达到30万次以上；绝缘性能大大增强；加快响应速度；通过操作力、操作速度的合理配置，提高产品的开断性能，达到660MVA，固有分闸时间小于30ms，响应速度快，可以更好的对机车设备及人身安全进行保护。

申请人：株洲庆云电力机车配件工厂
地址：412000 湖南省株洲市芦淞区董家塅高科园太子路199号
国籍：CN
代理机构：湖南兆弘专利事务所
代理人：赵洪
更多信息请下载全文后查看。

真空断路器操动机构专利技术综述
王海容
【期刊名称】《科技创新与应用》
【年(卷),期】2018(000)004
【摘要】操动机构作为真空断路器的神经中枢,其为真空断路器完成分、合闸操作,对真空断路器的操作特性影响很大.基于中国专利文摘(CNABS)数据库和德温特世界专利索引(DWPI)数据库对真空断路器操动机构的相关专利申请文献进行了检索,并将检索结果作为分析样本,对真空断路器操动机构的申请量的年度分布、国内外重要申请人进行了统计,并着重对真空断路器操动机构的各技术分支进行了介绍,梳理出各技术分支的发展路线.
【总页数】3页(P25-26,29)
【作者】王海容
【作者单位】国家知识产权局专利局专利审查协作四川中心,四川成都 610213【正文语种】中文
【中图分类】T-18
【相关文献】
1.12kV配弹簧操动机构交流真空断路器适应投切电力电容器的改进研究
2.12kV 配弹簧操动机构交流真空断路器适应投切电力电容器的改进研究
3.环网柜真空断路器弹簧操动机构的优化
4.一种弹簧操动机构的真空断路器传动计算研究与应用
5.一种弹簧操动机构的真空断路器传动计算研究与应用
因版权原因，仅展示原文概要，查看原文内容请购买。

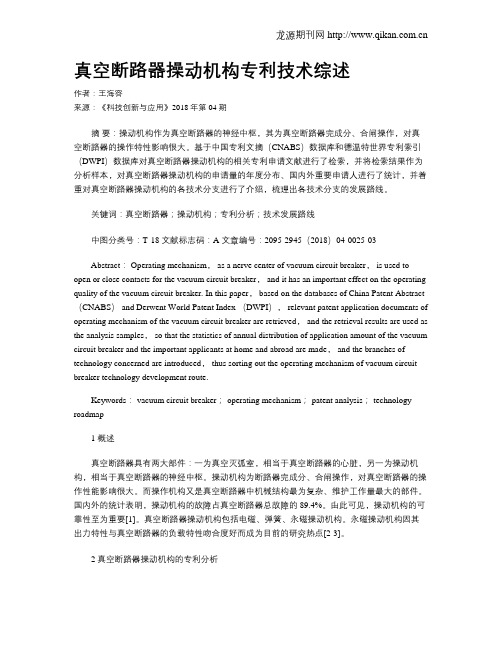

真空断路器操动机构专利技术综述作者：王海容来源：《科技创新与应用》2018年第04期摘要：操动机构作为真空断路器的神经中枢，其为真空断路器完成分、合闸操作，对真空断路器的操作特性影响很大。

基于中国专利文摘（CNABS）数据库和德温特世界专利索引（DWPI）数据库对真空断路器操动机构的相关专利申请文献进行了检索，并将检索结果作为分析样本，对真空断路器操动机构的申请量的年度分布、国内外重要申请人进行了统计，并着重对真空断路器操动机构的各技术分支进行了介绍，梳理出各技术分支的发展路线。

关键词：真空断路器；操动机构；专利分析；技术发展路线中图分类号：T-18 文献标志码：A 文章编号：2095-2945（2018）04-0025-03Abstract： Operating mechanism， as a nerve center of vacuum circuit breaker， is used to open or close contacts for the vacuum circuit breaker， and it has an important effect on the operating quality of the vacuum circuit breaker. In this paper， based on the databases of China Patent Abstract （CNABS） and Derwent World Patent Index （DWPI）， relevant patent application documents of operating mechanism of the vacuum circuit breaker are retrieved， and the retrieval results are used as the analysis samples， so that the statistics of annual distribution of application amount of the vacuum circuit breaker and the important applicants at home and abroad are made， and the branches of technology concerned are introduced， thus sorting out the operating mechanism of vacuum circuit breaker technology development route.Keywords： vacuum circuit breaker； operating mechanism； patent analysis； technology roadmap1 概述真空断路器具有两大部件：一为真空灭弧室，相当于真空断路器的心脏，另一为操动机构，相当于真空断路器的神经中枢。

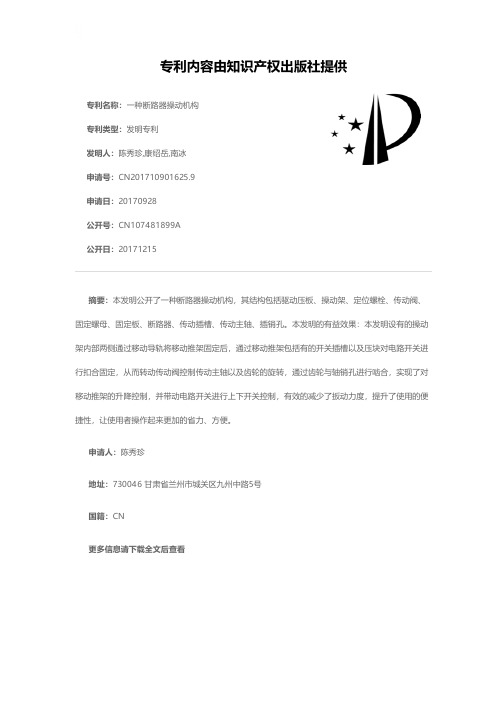

专利名称：一种断路器操动机构专利类型：发明专利
发明人：陈秀珍,康绍岳,南冰
申请号：CN201710901625.9申请日：20170928
公开号：CN107481899A
公开日：
20171215
专利内容由知识产权出版社提供
摘要：本发明公开了一种断路器操动机构，其结构包括驱动压板、操动架、定位螺栓、传动阀、固定螺母、固定板、断路器、传动插槽、传动主轴、插销孔。

本发明的有益效果：本发明设有的操动架内部两侧通过移动导轨将移动推架固定后，通过移动推架包括有的开关插槽以及压块对电路开关进行扣合固定，从而转动传动阀控制传动主轴以及齿轮的旋转，通过齿轮与轴销孔进行啮合，实现了对移动推架的升降控制，并带动电路开关进行上下开关控制，有效的减少了扳动力度，提升了使用的便捷性，让使用者操作起来更加的省力、方便。

申请人：陈秀珍
地址：730046 甘肃省兰州市城关区九州中路5号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种断路器的操作机构专利类型：实用新型专利
发明人：李俊鹏,蔡建伟
申请号：CN201620405271.X 申请日：20160504
公开号：CN205621688U
公开日：
20161005
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种断路器的操作机构，其技术方案要点包括壳体，壳体内设有直流电机、传动组、与断路器手柄联动的操作手柄，直流电机通过传动组联动操作手柄转动实现分合闸，传动组包括依次设置的蜗轮蜗杆、传动齿轮以及带齿转盘，摒弃了传统操作机构通过舵机、电磁铁或液压马达等动力来操作的方式，通过直流电机的正反转以及蜗轮蜗杆、传动齿轮联动操作手柄的转动实现分合闸，整体传动结构简单、零部件少，从而使得操作机构的整体体积小且能够降低成本适合大批量生产。

申请人：浙江格亚电气有限公司
地址：325603 浙江省温州市乐清市北白象镇温州大桥工业区
国籍：CN
代理机构：北京维正专利代理有限公司
代理人：郑兴旺
更多信息请下载全文后查看。

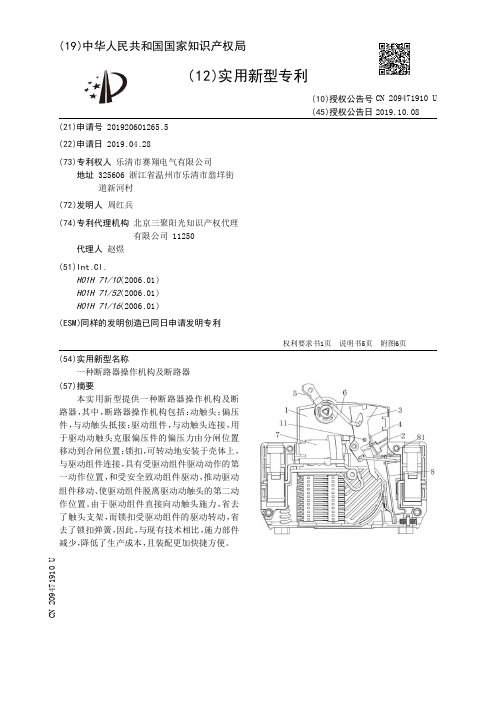

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920601265.5(22)申请日 2019.04.28(73)专利权人 乐清市赛翔电气有限公司地址 325606 浙江省温州市乐清市翁垟街道新河村(72)发明人 周红兵　(74)专利代理机构 北京三聚阳光知识产权代理有限公司 11250代理人 赵煜(51)Int.Cl.H01H 71/10(2006.01)H01H 71/52(2006.01)H01H 71/16(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种断路器操作机构及断路器(57)摘要本实用新型提供一种断路器操作机构及断路器，其中，断路器操作机构包括：动触头；偏压件，与动触头抵接；驱动组件，与动触头连接，用于驱动动触头克服偏压件的偏压力由分闸位置移动到合闸位置；锁扣，可转动地安装于壳体上，与驱动组件连接，具有受驱动组件驱动动作的第一动作位置，和受安全致动组件驱动，推动驱动组件移动、使驱动组件脱离驱动动触头的第二动作位置。

由于驱动组件直接向动触头施力，省去了触头支架，而锁扣受驱动组件的驱动转动，省去了锁扣弹簧，因此，与现有技术相比，施力部件减少，降低了生产成本，且装配更加快捷方便。

权利要求书1页 说明书5页 附图6页CN 209471910 U 2019.10.08C N 209471910U权　利　要　求　书1/1页CN 209471910 U1.一种断路器操作机构，其特征在于：包括：动触头(2)，转动地安装于壳体(1)上，具有与静触头分离的分闸位置，和与所述静触头接触连通的合闸位置；偏压件(4)，与所述动触头(2)抵接，所述动触头(2)由分闸位置移动到合闸位置时，所述偏压件(4)蓄力，所述偏压件(4)驱动所述动触头(2)由所述合闸位置移动到所述分闸位置；驱动组件，与所述动触头(2)连接，用于驱动所述动触头(2)克服所述偏压件(4)的偏压力由分闸位置移动到合闸位置，并保持在合闸位置；锁扣(3)，可转动地安装于所述壳体(1)上，与所述驱动组件连接，具有受驱动组件驱动动作的第一动作位置，和受安全致动组件驱动，推动所述驱动组件移动、使所述驱动组件脱离驱动所述动触头(2)的第二动作位置；在所述第一动作位置时，所述驱动组件驱动所述动触头(2)由所述分闸位置移动到所述合闸位置，在所述第二动作位置时，所述偏压件(4)驱动所述动触头(2)由所述合闸位置移动到所述分闸位置。

专利名称：一种断路器及其操动机构
专利类型：发明专利
发明人：李建兵,孙立强,齐辉,王小焕,于洪宇,张敬涛,薛雯,闫姿姿,侯小默,薛玉栋,马雪飞
申请号：CN201811550285.0
申请日：20181218
公开号：CN111341606A
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本发明涉及一种断路器及其操动机构。

断路器包括灭弧室和操动机构，所述操动机构包括连接在转轴上的拐臂，拐臂的末端通过销轴铰接有输出连杆，所述输出连杆和拐臂的其中一个上设有间隔布置的两个叉臂，另一个的端部设置在两叉臂之间且在其上设有供销轴穿过的销轴孔，两叉臂上设有供销轴穿过的叉臂销孔，两叉臂的相背侧于叉臂穿孔处分别设有储油体，所述储油体上设有用于储存润滑油脂的油脂储存腔，所述油脂储存腔具有朝向销轴外周面的开口。

该断路器的操动机构能够提高储油体的储油量，实现长效润滑的效果，增加断路器的使用寿命。

申请人：天津平高智能电气有限公司,平高集团有限公司,国家电网有限公司
地址：300304 天津市东丽区华明高新技术产业区滨海企业总部B16-223
国籍：CN
代理机构：郑州睿信知识产权代理有限公司
代理人：陈浩
更多信息请下载全文后查看。

专利名称：一种真空断路器结构
专利类型：实用新型专利
发明人：曾庆芳,严实,何钰祥,田凌峰申请号：CN201920813443.0
申请日：20190730
公开号：CN209859863U
公开日：
20191227
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种真空断路器结构，涉及电器领域，包括底座，所述底座两侧的底端皆设置有固定板，且底座的内部设置有滑动槽，所述滑动槽的内部滑动连接有滑动块，且滑动块的顶部设置有安装板，所述安装板顶部的一端设置有操作板，且安装板的顶部安装有断路器，所述滑动块的底部均匀设置有散热孔。

本实用新型通过设置的滑动块与滑动槽相互配合完成断路器的安装，同时在簧片的作用下向上挤压滑动块，完成一级固定，设置的螺栓完成二级固定，使得该种断路器的固定效果更好，同时方便断路器的拆卸，从而便于断路器的维修，并在风机与通孔的作用下，完成对滑动块内部集成线路板的散热，大大降低了断路器的工作负荷。

申请人：武汉汉镇既济电力设备有限公司
地址：430000 湖北省武汉市硚口区长丰村硚口经济发展区丰茂路2号
国籍：CN
代理机构：武汉红观专利代理事务所(普通合伙)
代理人：陈凯
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920191087.3(22)申请日 2019.02.12(73)专利权人 江西晶鼎电气有限公司地址 334000 江西省上饶市万年县城丰收工业园区锦绣路(72)发明人 柴远宗　(74)专利代理机构 南昌卓尔精诚专利代理事务所(普通合伙) 36133代理人 罗茶根(51)Int.Cl.H01H 33/666(2006.01)(54)实用新型名称一种真空断路器的弹簧操动机构(57)摘要本实用新型公开了一种真空断路器的弹簧操动机构，包括操动机构本体，所述操动机构本体的底部固定连接有固定柱，所述固定柱的底部套设有壳体，所述壳体的底部固定连接有底座，所述壳体的顶部开设有与固定柱配合使用的开口，所述壳体内腔的右侧固定连接有与固定柱配合使用的卡块，所述固定柱右侧的底部开设有与卡块配合使用的卡槽。

本实用新型通过设置操动机构本体、固定柱、壳体和底座的配合使用，解决了现有的真空断路器的弹簧操动机构不便于安装和拆卸，影响使用者的工作效率，不便于后期对弹簧操动机构进行更换的问题，该真空断路器的弹簧操动机构，具备便于安装和拆卸的优点，增加了真空断路器的弹簧操动机构的实用性。
