第十七章学情评估一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。

关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。

下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。

一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。

《17.3电阻的测量》姓名：日期：【知识梳理】1、伏安法测电阻：（1）实验原理：，需要测量的物理量：导体两端的和通过导体的。

（2）实验电路图（如图所示）：（3）实验中滑动变阻器在本实验中的作用是:①；②。

（4）测量三组数据的目的：。

（5）测量小灯泡的电阻时，取平均值作为小灯泡的电阻，这是因为。

【典型例题】例题1、在测量定值电阻R X的阻值的实验中，滑动变阻器上标有“20Ω 2A”的字样，电源电压不变。

（a）（b）（c）（1）图（a）是小明测量电阻的实物电路图．图中有一根线连接错误，请在这根线上打“×”，并在图中改正．（2）小明对正确连接的电路进行了三次操作：A.闭合开关，观察到电流表的示数为0.12A；B.把滑动变阻器的滑片移到中点位置（滑动变阻器接入电路的阻值为10Ω）时，电压表示数2.7V，电流表示数0.18A；C.移动滑片到某点M，这时电压表、电流表的示数分别如图（b）、（c）。

（3）请将表中有序号的未记录的数据填写出来：①；②；③。

（4）由分析可知，M点在滑动变阻器中点的（选填“左”或“右”）侧；（5）利用表格第2次实验数据，再将R X分别换为阻值为5Ω和10Ω的两个电阻进一步实验，可以探究关系.若接入10Ω的电阻后，电压表的示数是2.0V，接下来的操作是。

本实验和第（2）中测量电阻的实验均进行了三次，它们多次实验的目的是（选填“相同”或“不相同”）的。

例题2、要测量一个阻值约为600Ω的电阻Rx．实验室提供的器材有：电源两节新干电池、学生用电流表（量程为0～0.6A、0～3A）、学生用电压表（量程为0～3V、0～15V）、滑动变阻器R1（10Ω 1A）和R2（100Ω1A)各一个，开关、导线若干.(1)小明用伏安法测量该电阻，下图是小明连接的电路．连接电路时，开关应；接通电路前，滑动变阻器的滑片向左滑动时，电阻变小，请将图中的线路连好．(2)闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，其原因是．所以按小明所选的器材不能用伏安法测出该电阻的值．(3)请你帮助小明在上面的器材中选择合适的器材，设计实验方案测出该电阻的值．①在虚线方框中画出实验电路图；②滑动变阻器应选择（R1/R2）．③写出待测电阻Rx的表达式(用测出的量或已知量来表达)：Rx = 。

第17章欧姆定律测试卷一、选择题1．用丝绸摩擦过的玻璃棒去靠近甲，乙两个轻小物体，结果甲被排斥，乙被吸引，由此我们可以判定（）A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电2．如图所示，电压表测量的是（）A．L2的两端电压B．L1两端电压C．L1、L2的总电压D．电源电压3．如图所示，V1示数为6V，V2示数为2.5V，则L1两端电压为（）A．6V B．2.5V C．3.5V D．8.5V4．如图是用电压表测量某段电路两端的电压时，把电压表的“+”和“3”两个接线柱接入电路，电压表指针所指的位置，其正确的记录是（）A．10.6V B．2.6C．13V D．2.6V5．如图是某同学做实验时的错误电路图，当闭合开关后将（）A．灯泡L的灯丝烧断B．电压表一定烧坏C．电源损坏D．电压表指针有明显偏转6．如图，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为（）A．B．C．D．7．如图所示的电路中，下列说法中正确的是（）A．灯泡L1、L2是串联B．电流表测灯泡L1C．电流表测灯泡L2的电流D．开关S只控制灯泡L28．如图所示的电路，电源电压不变，闭合开关s，当滑动变阻器的滑片P向右滑动时，关于电流表、电压表的示数及小灯泡的亮度（设灯泡电阻不变），以下说法正确的是（）A．电流表的示数变大，电压表的示数变小，小灯泡的亮度变暗B．电流表的示数变大，电压表的示数变大，小灯泡的亮度变亮C．电流表的示数变小，电压表的示数变大，小灯泡的亮度变亮D．电流表的示数变小，电压表的示数变小，小灯泡的亮度变暗9．如图当开关闭合时，灯泡L1、L2均不亮．某同学用一根导线去检查故障．他将导线先并接在灯L1两端时，发现灯L2亮；然后并接在L2两端时，发现两灯均不亮．由此判断（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路10．如图所示，电源电压保持不变，闭合开关后，灯泡L1、L2都发光。

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！课时练17.2欧姆定律一、选择题1．关于对公式UR I=的理解，下列说法中正确的是（）A．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．首先发现电流与电压关系的科学家是（）A．安培B．库仑C．伏特D．欧姆3．某同学在探究“电流与电压、电阻的关系”时，发现通过电阻a 、b 的电流随电压变化情况如图所示，则下列结论与图象相符的是()A．两电阻阻值的关系是R a ＞R bB．电压相同时，通过a 的电流较大C．电流相同时，b 两端的电压较大D．电阻一定时，电流随着电压的增大而减小4．如图所示，把电值R 1、R 2(R 1>R 2)接入电压不变的电路中，在电源处电流最大的连接方式是()A．B．C．D．5．如图电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况分别为（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数变小D．电流表的示数变小，电压表的示数不变6．如图所示的电路中，R 1：R 2=3：1，S 断开时，电流表的示数为I 1，S 闭合时，电流表的示数为I 2，则I 1与I 2之比是()A．3：4B．4：3C．1：3D．1：47．已知R 1：R 2=2：3，将它们接在如图所示电源电压为12V 的电路中，闭合S 则通过它们的电流之比及它们两端的电压之比是（）A．I 1：I 2=3：2U 1：U 2=1：1B．I 1：I 2=3：2U 1：U 2=3：2C．I 1：I 2=2：3U 1：U 2=1：1D．I 1：I 2=1：1U 1：U 2=2：38．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L 1，L 2的电阻之比为R 1：R 2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：39．如图所示，小刚连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，电流表指针有所偏转，电压表无示数，则电路可能出现的故障是（）。

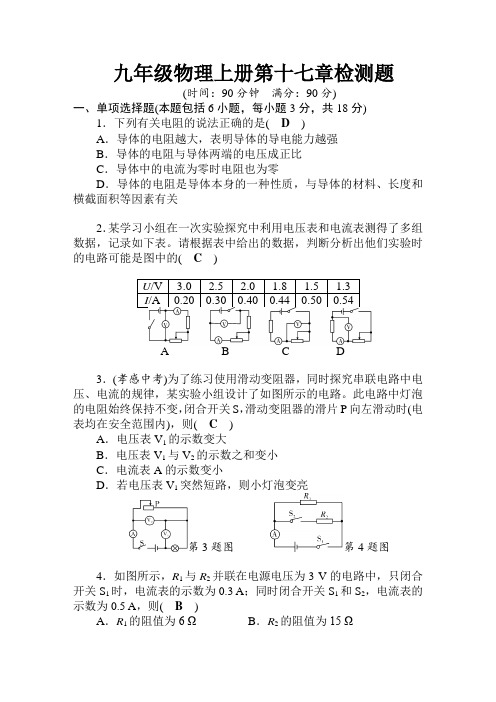

九年级物理上册第十七章检测题(时间：90分钟满分：90分)一、单项选择题(本题包括6小题，每小题3分，共18分)1．下列有关电阻的说法正确的是(D)A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关2．某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表。

请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的(C)A B C D3．(孝感中考)为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路。

此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则(C)A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮第3题图第4题图4．如图所示，R1与R2并联在电源电压为3 V的电路中，只闭合开关S1时，电流表的示数为0.3 A；同时闭合开关S1和S2，电流表的示数为0.5 A，则(B)A．R1的阻值为6 Ω B．R2的阻值为15 ΩC．通过R1的电流是0.5 A D．通过R2的电流是0.3 A5．为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是(D)A B C D6．如图a是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5 V且保持不变，电压表量程为0～3 V，R0是300 Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示。

若闭合开关S，(D)a bA．环境温度为40 ℃时，热敏电阻阻值是150 ΩB．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5 VD．此电路允许的最高环境温度为60 ℃二、填空题(本题包括6小题，每空1分，共16分)7．德国物理学家欧姆，从1825年开始研究电流与电源及导线长度的关系，并于1826年归纳出了今天所称的欧姆定律，即：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

人教版九年级物理第十七章欧姆定律课时练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示电路，开关S闭合后电路正常工作。

一段时间后其中一盏灯突然熄灭，电流表的示数变大，电压表的示数变小，这可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路2、将两只电阻R1、R2串联接入电路中，它们两端的电压分别为U1、U2，通过的电流分别为I1、I2，且R1>R2。

则（）A．I1=I2，U1>U2B．I1>I2，U1=U2C．I1=I2，U1<U2D．I1<I2，U1=U23、如图所示，电源电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向左移动时，以下说法中正确的是（）A．电流表A示数变小，电压表V2示数变小B．电压表V1示数与电流表A示数的比值变小C．电压表V1与电压表V2示数的差值不变D．电压表V2示数变化量与电流表A示数变化量之比变小4、如图所示是体重自动测试仪的工作原理图，下列说法正确的是（）A．体重越大，体重示数计的示数越小B．该体重测试仪电路由于缺少开关，始终处于通路状态C．电阻R1在电路中没有作用，可以去掉D．体重示数计是用电流表改装而成的5、在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响。

当滑动变阻器的滑片P 由右端向中点移动时，下列判断正确的是（）A．电流表示数变大、电压表示数变大B．电流表示数不变、电压表示数变大C．电流表示数变大、电压表示数不变D．电流表示数不变、电压表示数不变6、在探究“导体中的电流与电压关系“的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像，据图像分析，下列判断正确的是（）A．甲、乙两元件中的电流与电压都成正比B．乙元件是一个定值电阻且阻值大小为10ΩC．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，电路中的总电压是2VD．若甲、乙元件并联后，接到2V的电路中，电路消耗的总功率是1.2W7、如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A．电源电压是12VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R断路时，电流表示数为0，电压表示数为0V8、如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（）A．在甲图中，电压表V示数不变，电流表1A、2A示数均变大B．在甲图中，电流表1A示数变小，电压表V、电流表2A示数均不变C．在乙图中，电压表1V示数不变，电流表A、电压表2V示数均变小D．在乙图中，电压表2V示数变大，电流表A示数变小9、某同学在只有电流表或电压表的情况下想测量未知电阻R X的阻值，其中电源电压不变且未知，定值电阻的阻值和滑动变阻器的最大阻值均已知。

给我一个支点，可以撬起整个地球。

——阿基米德人教版九年级物理第17章欧姆定律同步课时训练一、选择题1. 如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后．判断正确的是()A. 同时闭合S1、S2，电流表示数变大，灯变亮B. 同时闭合S1、S3，电流表示数变大，灯的亮度不变C. 同时闭合S1、S3，电压表示数不变D. 断开S1，只闭合S2，电流表、电压表示数都变大2. 用如图所示电路探究电流跟电压的关系。

为了改变定值电阻R两端的电压，设计了三种方案。

甲:多节干电池串联接入MN;乙:电池与滑动变阻器串联接入MN;丙:电池先后与不同定值电阻R'串联接入MN。

可行的方案是()A.仅有甲B.仅有乙C.仅有甲、乙两种D.甲、乙、丙都可行3. 小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。

开关S闭合后，当有烟雾遮挡射向R的激光时()A.电流表的示数增大，电压表的示数增大B.电流表的示数减小，电压表的示数减小C.电压表与电流表的示数之比减小D.增大R0的阻值，可使装置在更低浓度烟雾下报警4. 如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为()A．4∶1 B．1∶4 C．5∶1 D．1∶55. 如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是()A. 电流表示数变大，电压表示数变大B. 电流表示数变小，电压表示数变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大6. 如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是()A. 电压表示数变小，电压表与电流表示数的乘积变小B. 电压表示数变大，电压表与电流表示数的比值不变C. 电流表示数变小，电压表与电流表示数的比值变大D. 电流表示数变大，电压表与电流表示数的乘积不变7. 2019·宿迁如图所示，电源电压为3 V保持不变，闭合开关后，电压表示数为2 V。

第十七章欧姆定律第1节电流与电压和电阻的关系1.在“探究通过导体的电流与电压的关系”实验中，用定值电阻进行实验，得到I﹣U图象如下图所示，则正确的是（）A．B．C．D．【答案】B【解析】解：在电阻不变时，电流与电压成正比，电流随电压的变化关系为一过原点的直线，只有B 正确。

2．小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B 两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动 D．将电池个数增加【答案】C【解析】在滑动变阻器的电阻值Rp不变的情况下，电路中由于将5Ω的定值电阻换成10Ω的定值电阻，使整个电路的总电阻增大。

利用公式I=可知，电路中的总电流减小。

根据U=IR可知，此时滑动变阻器两端的电压的减小，根据串联电路的总电压等于各分电压之和可知，定值电阻两端的电压变大；要使电压表的示数不变，只能减小电路中的电流，所以要使电路中的电阻增大，即滑片P 向右端移动增大电阻。

3．在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图。

实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变。

为完成实验，应选取的滑动变阻器的规格为（）A．10Ω 2A B．20Ω 1A C．30Ω 2A D．50Ω 1A【答案】D【解析】解：电源电压为6V，电压表示数保持2V不变，根据串联电路电压的规律，变阻器分得的电压为：6V﹣2V=4V，变阻器分得的电压为电压表示数的倍，根据分压原理，变阻器连入电路中的电阻至少为2×20Ω=40Ω，由欧姆定律可得电路中的最大电流为：I===0.4A＜1A，故只有D正确；4．同学们用如图所示的电路探究“电流跟电阻的关系”，电源电压为4.5V，三个阻值分别为5Ω、15Ω和30Ω的定值电阻。

他们先将5Ω的电阻接入电路中，使其两端电压为2.5V．读取了电流表示数。

简单1、用伏安法测电阻时，某同学接成如图所示的电路，当开关闭合后，会造成的后果是（）A．电流表示数为0 B．电流表被烧毁C．电压表被烧毁D．电源被烧毁【分析】伏安法测电阻时，需要用电流表测出通过电阻的电流，应与电阻串联；用电压表测出电阻两端的电压，应与电阻并联．【解答】分析电路图可以发现，电流表与电压表的位置颠倒了，由于电压表电阻很大，使得电路中的电流几乎为零，故电流表示数为0，不过由于电路中无电流，故电流表、电压表、电源都不会被烧坏．故选A．2、小明设计并连接了如图所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的两个问题：（1）_________________________________；（2）_________________________________．【分析】（1）根据电流必须从仪表的正极流入，负极流出判断接线柱是否有误；（2）伏安法测电阻是通过滑动变阻器改变电路中的电流和电阻两端的电压做到多次测量，减小误差的；根据是否可以减小误差进行分析．【解答】（1）电表在连接时，电流应从正接线柱流入负接线柱流出，分析图可知，电流表的正负接线柱接错了．（2）伏安法测电阻是通过滑动变阻器改变电路中的电流和电阻两端的电压做到多次测量的，但电路中没有接滑动变阻器，只能测量一次，实验结果不是很准确的．故答案为：（1）电流表的正负接线柱接反了；（2）缺少滑动变阻器．3、在用电压表和电流表测电阻的实验中，电表的读数如图所示，电压表示数为__________伏，电流表示数为__________安，则该电阻的阻值是__________欧．【分析】（1）电压表和电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．（2）知道电阻的电压和电流，根据URI=求出电阻．【解答】电压表使用的0～15V量程，每一个大格代表5V，每一个小格代表0.5V，电压为6V．电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.5A．∵UIR =，∴61205.U VRI A===Ω．故答案为：6；0.5；12．4、如图所示，小华在测定灯泡电阻的实验中将正常的电流表、电压表接入电路，当闭合开关后，发现电压表有读数（等于电源的电压），电流表读数为零．移动滑动变阻器滑片时电压表读数基本上没有变化，电流表始终为零．其原因可能是（）A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的钨丝断了【分析】电流表示数为零，说明电路有断路；电压表示数等于电源电压，说明电压表的正负接线柱与电源两极相连．【解答】电流表示数为零，说明电路有断路；电压表示数等于电源电压，说明电压表的正负接线柱与电源两极相连，因此与电压表并联的灯泡断路，故D 符合题意．故选D．5、许华同学在做“怎样测量未知电阻”的实验中：（1）根据实验目的，将实验器材连接成实验电路如图1所示．同组的小亮在检查时发现电路上有一根导线连接错了，建议许华同学改接．a、请你帮助许华同学在接错的那根线上打“×”，另画一根导线，使电路连接正确；b、在虚线方框内画出改正后的电路图．（2）许华同学将电路改接正确后，合上开关前，变阻器的滑片应移动到_________端（填“A”或“B”），当合上开关后，调节变阻器的滑片到某位置时，电压表和电流表的示数如图3所示，则被测电阻R X的阻值是_________Ω．（3）许华和小亮为他俩在全班首先获得测量结果而高兴，准备整理器材结束实验．但小红认为他们的实验没有结束，建议他们_________；你认为小红提出这个建议的目的是_________．【分析】（1）a、实物连接图中找错误之处，主要从电压表、电流表、滑动变阻器的正确使用上考虑；b、由实物图画电路图的方法：画出电源符号，从正极开始，按照电流方向，依次连接各元件的符号，到电源的负极，最后把电压表并联在定值电阻的两端．（2）为保护电路，闭合开关前，需将滑片移至最大阻值处；电压表和电流表读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．知道电压和电流，根据URI计算电阻．（3）定值电阻的阻值是不变的，要移动滑动变阻器的滑片，改变定值电阻的电压和电流，完成多次实验求平均值来减小误差．【解答】（1）a、经分析，电压表并联在定值电阻与滑动变阻器两端，测二者的总电压，滑动变阻器应该并联在灯泡两端，测灯泡电压．改正如图．b、画出电源符号，从电源正极开始，依次串联开关、滑动变阻器、定值电阻、电流表符号到电源的负极，最后把电压表并联在灯泡两端．如图：（2）为保护电路，闭合开关前，应将滑片移至A端，使其阻值最大；电压表选择0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为2.4V，电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.24A，2410024..U VRI A===Ω．（3）定值电阻阻值不变，移动滑片，改变定值电阻两端的电压和通过的电流，多次测量求平均值来减小误差．故答案为：（1）a、如上面是实物图；b、如上面的电路图；（2）A；10；（3）改变待测电阻两端电压和通过的电流值，再测量几次；减小误差．6、在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是（）A．连接电路之前，先断开开关B．应先从电源的正极开始连接，开关应靠近电源的正极C．在无法估计被测值大小时，电流表、电压表应选用较大的量程D．不能把电流表直接接在电源的两极上【分析】根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电表的量程的选择、电路的连接顺序．【解答】A、为保护电路，防止连接最后一根导线时电路中的电流过大，烧坏电路原件，连接电路时开关应断开，故A选项不符合题意；B、连接电路时，不一定先从电源的正极开始连接，开关也不一定应靠近电源的正极，只要电路连接正确就行；故B选项符合题意；C、在无法估计被测电压、电流的大小时，电流表、电压表应选用较大的量程，可以保护电表，故C选项不符合题意；D、电流表不可以直接接在电源的两极上；故D选项不符合题意．故选B．7、如图所示，是某同学测电阻的实验电路．闭合开关．观察到电流表、电压表指针均稍有偏转，产生这一现象的原因可能是（）A．滑动变阻器短路B．滑动变阻器连入电路中的阻值较大C．定值电阻开路D．定值电阻的阻值较大【分析】分析电路图可知滑动变阻器和定值电阻串联在电路中，电流表测通过电路的电流，电压表测定值电阻两端的电压．电流表指针稍有偏转，说明电流很小，根据欧姆定律可知电路电阻过大，定值电阻阻值不变，加在其两端的电压也小则电压表指针稍有偏转，所以滑动变阻器接入电路的电阻过大，滑动变阻器分担大部分电压．【解答】若滑动变阻器短路，定值电阻两端的电压为电源电压，电压表的示数应为3V．所以A错误．滑动变阻器接入电路的电阻较大导致通过电路的电流小，所以电流表、电压表指针均稍有偏转，B正确．定值电阻开路，电路断开，电路电流为0，电流表、电压表指针均不偏转，C 错误．定值电阻阻值较大，定值电阻应分担大部分电压，电压表示数较大，D错误．故选B．8、小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的钨丝断了【分析】将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，说明电路为通路；当移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，说明电压表测量的用电器发生短路．【解答】移动滑片，电流表示数变化，电压表示数始终为零，而电压表测导线电压时，电压表示数为0；因此灯泡被短路．故选C．9、某同学在做伏安法测电阻的实验时，连接电路如图所示，闭合开关后，发现电压表的指针有明显的偏转而电流表的指针几乎不动．调节滑动变阻器的滑片时，电压表的指针没有明显的变化，发生这种现象的原因可能是（）A．电流表内部发生短路现象B．电流表内部发生断路现象C．滑动变阻器发生短路现象D．待测电阻发生断路现象【分析】电压表的指针有明显的偏转，说明电压表的正负接线柱到电源正负极的连接是连通的；电流表的指针几乎指在零刻度线，是因为把电压表通过灯丝、导线接在电源正负极上，电压表的电阻无限大，使得电路中的电流很小；电压表的电阻非常大，在电路中相当于开路；据此分析判断．【解答】A、电流表内部发生短路现象，电流表的示数可以为0，但滑动变阻器滑片移动时，电压表的示数会发生变化，故A错；B、电流表内部发生断路现象，电压表的正负接线柱不能接到电源正负极，示数应为0，故B错；C、滑动变阻器发生短路现象，电流表应该有示数，故C错；D、待测电阻发生断路现象，电压表的正负接线柱到电源正负极的连接是连通的，读数接近电源电压，电流表示数几乎为0，滑动变阻器的电阻远远小于电压表的电阻，分压很小，移动滑片时，电压表的示数几乎不变，故D正确．故选D．10、如图所示，是某同学测电阻的实验电路．闭合开关．观察到电流表、电压表指针均稍有偏转，产生这一现象的原因可能是（）A．滑动变阻器短路B．滑动变阻器连入电路中的阻值较大C．定值电阻开路D．定值电阻的阻值较大【分析】分析电路图可知滑动变阻器和定值电阻串联在电路中，电流表测通过电路的电流，电压表测定值电阻两端的电压．电流表指针稍有偏转，说明电流很小，根据欧姆定律可知电路电阻过大，定值电阻阻值不变，加在其两端的电压也小则电压表指针稍有偏转，所以滑动变阻器接入电路的电阻过大，滑动变阻器分担大部分电压．【解答】A、若滑动变阻器短路，定值电阻两端的电压为电源电压，电压表的示数应为3V．故A错误．B、滑动变阻器接入电路的电阻较大导致通过电路的电流小，所以电流表、电压表指针均稍有偏转，故B正确．C、定值电阻开路，电路断开，电路电流为0，电流表、电压表指针均不偏转，故C错误．D、定值电阻阻值较大，定值电阻应分担大部分电压，电压表示数较大，故D 错误．故选B．11、某同学做伏安法测电阻的实验时，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，发生这种现象的原因可能是（）A．表的正负接线柱接反了B．电源电压太大了C．在电路的某处发生了短路D．待测电阻的电阻丝断了【分析】电流表指针满偏，说明电路中电流较大，根据各选项得出使电流较大的原因．【解答】A、电流表的正负接线柱接反会导致指针反偏，不会导致电流较大；故A错误；B、电源电压太大，由UIR可知，电阻一定时，电压越大，电流越大；故B正确；C、电路的某处发生了短路会导致电流过大；故C正确；D、待测电阻的电阻丝断了，电路中没有电流，故D错误．故选BC．12、小王在室温下用伏安法测某灯电阻，该灯正常工作一段时间后再测，发现该灯泡阻值增大10倍以上，可能造成这种差异的主要原因是（）A．两次测量加在灯两端的电压不同B．两次测量通过灯的电流不同C．两次测量灯丝温度不同D．两次测量室内温度不同【分析】（1）影响电阻大小的因素：材料、长度、横截面积和温度；（2）灯丝的电阻随温度的升高而增大，灯泡正常工作一段时间后，灯丝的其他条件不变，温度升高．【解答】灯正常工作一段时间后，材料、长度、横截面积不变，但温度升高，灯丝的电阻随温度的升高而增大，所以该灯泡阻值增大10倍以上．故选C．13、某同学在用如图所示电路测小灯泡电阻的实验中，发现闭合开关以后，灯泡不亮，电流表没有示数，怎么移动滑动变阻器滑片位置，电压表的示数都不变，且均为电源电压．可能出现的问题是（）A．电流表烧坏B．灯泡处开路C．灯泡被短路D．同时使用了滑动变阻器的上面两个或下面两个接线柱【分析】常见的电路故障有断路与短路两种，根据电路故障现象，分析电路故障原因．【解答】A、如果电流表烧坏，电路断路，灯泡不亮，电压表与电源两极不能相连，电压表示数为零，与题意不符，故A错误；B、如果灯泡处开路，电路断路，则灯泡不亮，电流表示数为零，电压表与电源两极相连，电压表示数等于电源电压，故B正确；C、如果灯泡被短路，灯泡不亮，电流表有示数，电压表示数为零，与题意不符，故C错误；D、如果同时使用滑动变阻器上面两个接线柱，电路电流很小，电流表有示数，灯泡发光但较暗，电压表示数小于电源电压，如果滑动变阻器同时接下面两个接线柱，则电流表有示数，示数较大，灯泡发光且较亮，电压表示数等于电源电压，与题意不符，故D错误；故选B．14、现要测定标有“3.6V”的灯泡正常发光时的灯丝电阻，灯泡的额定功率大约为 1.2W，给你的器材如下：开关一只，导线若干，4.5V和6V的电源各一套（电源电压恒定），量程0.6A、3A的电流表各一只，量程3V、15V的电压表各一只，“5Ω、2A”和“10Ω、1A”的滑动变阻器各一只，测量时电表示数必须超过所用量程的一半．某同学用如图所示的电路进行实验，则他：（1）应选择电压为_________V的电源；（2）电流表量程应选择_________A；（3）电压表量程应选择_________V；（4）滑动变阻器的规格应选择_________．【分析】（1）已知小灯泡的额定电压、小灯泡和滑动变阻器串联、电压表测量滑动变阻器两端的电压；根据串联电路电压特点，求出滑动变阻器两端的电压；再把所给的电源电压代入，能满足题中条件的电源即为所选电源，同时选出电压表的量程．（2）根据PIU求出小灯泡正常工作时的电流，即为此时电路中的电流，据此选出电流表的量程．（3）根据以上得出滑动变阻器两端的电压和通过的电流，根据欧姆定律求出滑动变阻器接入电路的电阻值，即可选出需要的量程．【解答】（1）已知小灯泡的额定电压为U L ＝3.6V ，小灯泡和滑动变阻器串联，电压表测量滑动变阻器两端的电压；根据串联电路电压特点可得：电压表的示数：U R ＝U －U L当电源的电压为4.5V 时，滑动变阻器两端的电压：U R ＝U －U L ＝4.5V －3.6V ＝0.9V不能满足电表示数必须超过所用量程的一半，故不能选；当电源的电压为6V 时，滑动变阻器两端的电压：U R ＝U －U L ＝6V －3.6V ＝2.4V满足电表示数必须超过所用量程的一半，所以实验时选6V 的电源，电压表选3V 的量程．（2）正常工作时，小灯泡的电流：12106363...L P W I A A U V ===<， 满足电表示数必须超过所用量程的一半，所以电流表选0.6A 的量程．（3）有以上可知：滑动变阻器两端的电压：U R ＝2.4V ；通过的电流：13I A =， 所以滑动变阻器接入电路的电阻值：247213..R U V R A I ===Ω＜10Ω， 所以滑动变阻器选10Ω、1A ．故答案为：（1）6；（2）0.6；（3）3；（4）10Ω，1A ．15、用“伏安法”测量一只小灯泡的电阻．（1）如图是实验电路图，图上的圆圈表示电表，请在圆圈内填入相应的字母．（2）某实验小组通过改变灯泡两端的电压，进行了三次测量，部分记录见上表．若电压表示数为 2.50V 时，电流表的指针位置如图所示，请你填写表格中的两个空格．实验次数 1 2 3电压/V 1.00 1.70 2.50电流/A 0.14 0.22电阻/Ω 7.1 7.7（3）老师看了该小组的记录，提示说：你们注意到三次测量的电阻相差较大这个现象吗？通过交流，其他小组也都有类似现象：灯泡电阻随电压增大、亮度增强而增大．经讨论，同学们认识到：实验有误差是肯定的，但这个现象不能单纯用误差来解释．因为：如果是误差，那么三次测得的电阻值应该相差________（选填“较大”或“较小”），并具有________的特点（选填“逐次增大”、“逐次减小”或“时大时小”）．后来，同学们注意到灯泡发热发光的特殊性，认为灯泡的电阻可能与________有关，并通过查阅课本得到了证实．【分析】（1）根据电压表并联在电路中，电流表串联在电路中填电表．（2）电流表读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．知道电压和电流，根据R IU =计算电阻． （3）当一个被测量的物理量是定值时，由于误差，测量结果会出现较小的差值．如果出现较大的差值，要么测量错误，要么另有原因．导体电阻与长度、横截面积、材料、温度有关，从导体电阻大小影响因素来考虑．【解答】（1）电压表与灯泡并联测灯泡电压，电流表与灯泡串联测灯泡电流，所以，左圆圈填电压表，右圆圈填电流表．如图：（2）电流表选择0～0.6A 量程，每一个大格代表0.2A ，每一个小格代表0.02A ，电流为0.3A ，258303...V I AU R ===Ω． （3）如果只是误差，三次测量值相差会比较小，时大时小，现在测量值相差比较大，可能是错误，可能是其它原因．各个小组都有灯丝电压增大，亮度增强，电阻增大，不是错误的原因．实验时，灯丝长度、横截面积、材料不变，电压增大，亮度增大，温度升高，电阻增大，电阻可能与温度有关．故答案为：（1）如图；（2）0.3；8.3；（3）较小；时大时小；温度．16、在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大．下列判断中正确的是（ ）A．可能是灯L断路B．一定是灯L短路C．可能是R断路D．一定是R的滑片向左滑动【分析】常见电路故障现象有断路与短路两种，根据电路故障现象，分析各选项所示电路故障，找出符合题意的电路故障．【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端电压，电流表测电路电流；A、B、若灯L断路，电路中无电流，电流表的示数变小为0，R上无电压，电压表的正负极通过R和导线接在电源上，测量电源电压，示数变大；符合题意．若灯L短路，电压表测量一导线两端的电压，示数变小为0，电路中的电阻变小、电流变大，电流表的示数变大；由此可知，灯L断路和灯L短路都可以使一只电表的示数明显变小、另一只电表的示数明显变大，故A正确、B错误；C、滑动变阻器断路，电路断开，电压表、电流表示数都变小为0，不符合题意，故C错误；D、滑动变阻器R的滑片向左滑动，连入的电阻变小，电流变大，灯两端的电压变大，两表示数都变大，故D错误．故选A．17、小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【分析】电流表测量L2的电流，电压表可测电源电压，若一灯灭了，而两个电表示数不变，则是L1断路了．【解答】两个电灯是并联，电压表测量并联后的电压，也为电源电压，电流表与L2串联，测量L2的电流，若一灯灭了，两表示数不变，说明电压表还能与电源相通，L2中还有电流，只有是L1不亮，它断路了．故选C．简单1、在测电阻实验，如图所示，a、b电表分别表示（）A．a是电流表，b是电压表B．a是电压表，b是电流表C．a、b都是电压表D．a、b都是电流表【分析】根据电流表要串联使用和电压表要并联使用可判断出两表是什么表．【解答】a与电阻并联，故是电压表，b表串联使用，故是电流表．故选B．2、某同学指出：在用伏安法测量电阻值的实验中，连接电路时，必须注意下列几点，你认为其中不必要的一条是（）A．向电路中连接变阻器时，应该使滑片位于变阻器阻值最大位置B．向电路中连接开关时，应该先将开关断开C．开关应该接在靠近电源电流流出的一端D．电压表应与待测电阻并联，电流表应与待测电阻串联【分析】“伏安法测量电阻”实验中，连接电路时，需要将电压表与电阻并联测量电阻的电压，需要电流表与电阻串联测量电阻的电流，连接电路的过程中，开关应该连接在靠近电源正极的一端，开关始终应该处于断开状态，滑动变阻器串联在电路中，在开关闭合的一瞬间，把滑动变阻器的阻值调到最大处可以防止电流过大烧毁元件．【解答】A、滑动变阻器在实验中起的作用一是保护电路，特别是在开关闭合的一瞬间，把滑动变阻器的阻值调到最大处可以防止电流过大烧毁元件，作用二是通过改变自身的阻值从而改变待测电阻两端的电压和通过它的电流；故A选项说法正确；B、实验开始前，开关应处于断开的状态，防止在连接线路图时，某些地方不合适引起电路中的电流过大烧坏元件；故B选项说法正确；C、开关在电路中的作用是控制电路电流的通断，与开关是否靠近电源正极一端无关；故C选项错误；D、电压表与被测电阻并联，电流表与被测电阻串联．故D说法正确；故选C．3、在今年的实验技能考试中，实验桌上准备的器材有：学生电源、电压表、电流表、滑动变阻器、开关、待测小灯泡及导线若干，在做测量小灯泡的电功率实验时，小明在连接电路的过程中，由于疏忽，把两表的位置给颠倒了，其他连接正确无误，当开关闭合后，所产生的现象是（）A．电流表将被烧坏B．电压表将被烧坏C．电压表有读数、电流表的读数几乎为0D．电流表有读数、电压表的读数几乎为0【分析】解决此题要知道电压表的阻值很大，应该与被测电路并联；电流表的阻值很小，应该与被测电路串联．【解答】当把电压表和电流表的位置给颠倒后，由于电压表串联在电路中，且电压表的阻值特别大，所以导致电路中的电流很小，所以电压表有读数，电流表的读数几乎为零．故选C．4、某同学在家用“伏安法测电阻的实验”来探究小灯泡灯丝的电阻时，根据收集到的数据画出了如图所示的一个图象，下列结论与图象相符的是（）A．灯泡两端电压增大时，灯丝电阻随着电流的增大而增大B．灯丝电阻增大时，电流随着灯泡两端电压的增大而减小C．灯泡两端电压一定时，电流随着灯丝电阻的增大而减小D．电流一定时，灯丝电阻随着灯泡两端电压的增大而增大【分析】由图示R－I图象找出电阻随电流的变化关系，然后根据欧姆定律分析答题．【解答】（1）由图示R－I图象可知，随灯泡电流I的增大，灯丝电阻R增大；∵UIR ，∴U＝IR，由U＝IR可知，随电流I、电阻R的增大，灯泡两端电压增大，故A正确，B 错误；（2）由图象可知：一定的电流对应着一定的电阻，由U＝IR知，电压一定，电流与电阻确定，故C错误；由图象可知：一定的电流对应着一定的电阻，因此电流一定时，灯丝电阻不变，故D错误；故选A．5、如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常【分析】电压表的内阻很大在电路中相当于断路，电流表内阻很小在电路中相当于短路，据此分析电路会出现的现象．【解答】由电路图可知，电压表与灯泡串联后与电流表并联，∵电流表的内阻很小相当于短路，电压表的内阻很大相当于断路，∴电压表和灯泡被短路，不能工作即不会烧坏，此时会造成电路中的电流过大，烧坏电流表和电源．故选C．6、利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是（）A．测量值偏大，是由于电流表有内阻B．测量值偏大，是由于电压表有内阻C．测量值偏小，是由于电流表有内阻D．测量值偏小，是由于电压表有内阻。

2022学年九年级物理第17章《欧姆定律》精练题一、选择题1．研究并发现通过导体的电流与它两端电压之间的关系，是具有里程碑意义的电学发现，做出这一贡献的科学家是（）A．安培B．牛顿C．欧姆D．伏特2．对一确定的导体，其电阻R＝所表示的意思是（）A．加在导体两端的电压越大，则电阻越大B．导体中电流越小，则电阻越大C．导体的电阻等于导体两端电压与通过导体的电流之比D．导体的电阻与电压成正比，与电流成反比3．在“探究电流与电压的关系”实验中，采用图象法得到如图所示的I﹣U图象，由图可知，电阻R一定时，通过导体的电流与导体两端的电压的关系及R的阻值分别是（）A．成正比R＝10ΩB．成正比R＝1ΩC．成反比R＝10ΩD．成反比R＝1Ω4．如图所示电路中，电源电压保持不变，已知R1：R2＝2：1，则下列说法正确的是（）A．通过R1、R2的电流之比为2：1B．电流表A1、A2的示数之比为2：1C．电阻R1、R2两端的电压之比为2：1D．电流表A1、A2的示数之比为3：25．如图所示，电源两端电压为3V，R1＝5Ω。
