中考物理检测题目电功电功率16页

2024年中考物理一轮复习专题：电功率一、选择题1．如图所示的几种用电器正常工作时，电功率接近40W的是（）A．电热水器B．电风扇C．电饭锅D．电烤箱2．小明家有“220V 100W”的电视机和“220V 1000W”的电暖器，下列说法正确的是（）A．如果将电压提高到2200V，电视机的电功率可达1000WB．正常工作时，电暖器比电视机做功快C．正常工作时，电暖器消耗的电能比电视机多D．正常工作时电暖器的电阻为484Ω3．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数与电流表A2的示数的比值变大，R1功率不变B．电压表的示数不变，电流表A1 的示数不变，R2功率变大C．电压表的示数不变，电流表A1 的示数变大，R1功率变大D．电压表的示数与电流表A2的示数的比值不变，A1的示数不变4．如图所示，当开关S断开，甲、乙两表为电流表时，示数之比I甲：I乙＝2：7；当开关S闭合，甲、乙两表为电压表时，则R1与R2消耗的功率之比P1：P2为（）A．2：5 B．5：2 C．5：7 D．7：55．额定电压均为6V的甲、乙两灯，其I−U图线如图所示。

下列说法正确的是（）A．甲、乙两灯的电阻均随电压增大而减小B．甲、乙两灯的额定功率之比为4：1C．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为3：1D．甲、乙两灯并联接在电压为2V的电源两端时，1min消耗的电能之比为3：26．在如图所示的电路中，电源电压恒为6V，灯泡上标有“4V 2W”的字样（不考虑温度对灯丝电阻的影响），电流表量程为0~0.6A，电压表V1量程为0~15V，V2量程为0~3V。

闭合开关在保证电路安全的情况下，，下列说法正确的是（）滑动变阻器接入电路的最大阻值只能调到其总电阻的45A．灯泡电阻为4ΩB．滑动变阻器总电阻为20ΩC．电路消耗总功率的变化范围为2.25W-3W D．电压表V1示数的变化范围为2V~3V7．创新小组的同学设计了一个粉尘浓度监测装置，图甲为该监测装置的简化电路图，它是通过传感器R 来进行检测的，R的阻值随粉尘浓度β变化的关系如图乙所示。

中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1．如图的电路，电源电压保持不变，R 为定值电阻。

以下说法正确的选项是（）A.开封闭合前，电压表和电流表均无示数B.开封闭合后，滑片 P 向右挪动的过程中，电压表的示数变小C.开封闭合后，滑片 P 向右挪动的过程中， R 的功率变大D.开封闭合后，滑片 P 向右挪动的过程中，电压表与电流表示数的比值变小【答案】 B【分析】【解答】解：（1）开封闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱经过变阻器与电源的正负极相连通，此时电压表丈量电源电压，所以电压表有示数； A 不切合题意；（2）开封闭合后，定值电阻R与滑动变阻器串连，电流表 A 测电路中的电流，电压表测定值电阻R 两头的电压；滑片 P 向右挪动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由 I=可知，电路中的电流变小；依据 U=IR 可知，定值电阻R 两头的电压变小，即电压表的示数变小， B 切合题意；定值电阻两头的电压减小，电路中电流减小了，依据P=UI 知， R 的功率变小， C 不切合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变， D 不切合题意。

故答案为： B【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律、串连电路的特色即可分别判断；依据定值电阻两头的电压和电路的电流的变化，依据 P=UI 判断出 R 功率的变化；电压表与电流表示数的比值为定值电阻的阻值 .2．以下图，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P 由 b 端移到某点 c 的过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成 0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。

中考物理模拟题《电功和电功率的综合计算》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1．如图甲所示电路，电源电压为3V，R1为定值电阻，R2为滑动变阻器，当开关S1、S2都闭合后，电流表的示数为0．6A．（1）求电阻R1的阻值；（2）当S1闭合，S2断开时，将滑片P移到中点，电流表的示数如图乙所示，求电阻R2的最大阻值；（3）当S1闭合，S2断开时，将滑片P从a端移至b端，求电路消耗的总功率的变化量．2．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L 标有“6V 3.6W”字样，且电阻不变。

当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光。

求：(1)灯泡工作时的电阻；(2)当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5m i n内做的电功是多少？(3)该电路工作时能消耗的最大功率是多少？3．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热，小明家买了一个养生壶（图甲），其铭牌如表所示：（1）该养生壶正常工作时，面状电阻的阻值多少？（2）若壶内装有2L温度为20℃的水，在一个标准大气压下，将水烧开，此过程中水吸收的热量是多少？[c水＝4.2×103J/（kg·℃），lL＝1×10-3m3]（3）小明关闭了家中的其他所有用电器，使用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？4．如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观，小妮给爷爷网购了一台电热足浴器，其铭牌的部分参数如图甲所示，足浴器某次正常工作时控制面板显示如图乙所示，求：（1）此时足浴器的工作电流；（计算结果保留一位小数）（2）足浴器装入最大容量初温为22℃的水，当水温达到控制器面板上显示的温度时水所吸收的热量；（3）上述加热过程耗时16min，该足浴器的热电效率。

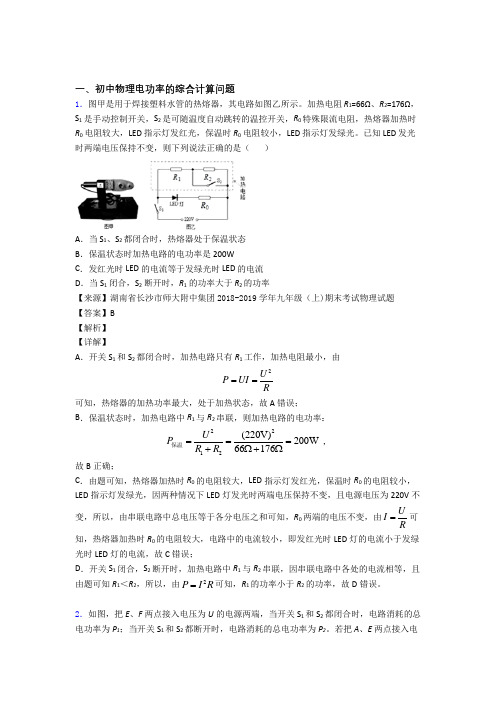

一、初中物理电功率的综合计算问题1．图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。

加热电阻 R 1=66Ω、R 2=176Ω，S 1 是手动控制开关，S 2 是可随温度自动跳转的温控开关，R 0 特殊限流电阻，热熔器加热时 R 0 电阻较大，LED 指示灯发红光，保温时 R 0 电阻较小，LED 指示灯发绿光。

已知 LED 发光时两端电压保持不变，则下列说法正确的是（ ）A ．当 S 1、S 2 都闭合时，热熔器处于保温状态B ．保温状态时加热电路的电功率是200WC ．发红光时LED 的电流等于发绿光时 LED 的电流 D ．当 S 1 闭合，S 2 断开时，R 1 的功率大于 R 2 的功率【来源】湖南省长沙市师大附中集团2018-2019学年九年级（上)期末考试物理试题 【答案】B 【解析】 【详解】A ．开关S 1和S 2都闭合时，加热电路只有R 1工作，加热电阻最小，由2U P UI R== 可知，热熔器的加热功率最大，处于加热状态，故A 错误； B ．保温状态时，加热电路中R 1与R 2串联，则加热电路的电功率：2212(220V)200W 66176U P R R ===+Ω+Ω保温， 故B 正确；C ．由题可知，热熔器加热时R 0的电阻较大，LED 指示灯发红光，保温时R 0的电阻较小，LED 指示灯发绿光，因两种情况下LED 灯发光时两端电压保持不变，且电源电压为220V 不变，所以，由串联电路中总电压等于各分电压之和可知，R 0两端的电压不变，由U I R=可知，热熔器加热时R 0的电阻较大，电路中的电流较小，即发红光时LED 灯的电流小于发绿光时LED 灯的电流，故C 错误；D ．开关S 1闭合，S 2断开时，加热电路中R 1与R 2串联，因串联电路中各处的电流相等，且由题可知R 1＜R 2，所以，由2P I R =可知，R 1的功率小于R 2的功率，故D 错误。

2．如图，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为P 1；当开关S 1和S 2都断开时，电路消耗的总电功率为P 2。

中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

专题十六电功率电能1.（2013年北京市）导体两端的电压为6V，通过导体的电流为1A，通电时间为10s，电流做功J。

2.（2013年兰州市）2012年10月1日起，我国分阶段逐步禁止进口和销售普通照明白炽灯，并将在2018年淘汰白炽灯。

节能灯比同光效的白炽灯节能60%~80%，且使用寿命长。

一只标有“220V 60W”的白炽灯，正常发光时通过灯丝的电流大约为______A，1kW·h的电能，可供它正常发光______h；可供光效相同的“220V 15W”的节能灯正常发光______h。

3.（2013年福州）近日福州闽江两岸灯光夜景改造工程完工，使江滨夜景更加美丽，又节能环保。

其中尤溪洲大桥换上了约3000盏新型LED灯，灯的功率由原来的28W变成了13W，若这些夜景灯每天工作3h，则一个月(按30天计算)节省的电能__________kW·h，节省下的电能可使额定功率为1000W的电热水壶正常工作_____h。

4．(哈尔滨市2013)小明家电能表上个月底表盘数字是，这个月底表盘数字如图所示，可知他家本月用电度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，这几分钟内该电水壶消耗的电能是J．该电水壶的实际功率为 W.5.（2013齐齐哈尔）电子式电能表表盘上标有“3000imp/kW·h”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min,电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是kW·h，该用电器的功率是W。

6.（2013镇江）小华发现家中空调每制冷工作 10 分钟后，就转变成送风状态工作 5 分钟，再转变为制冷状态，如此反复．为了测量空调制冷时的电功率，他在空调插座处接入一个电能表用于测量空调消耗的电能．相关数据见表．空调送风10 分钟所消耗的电能为为kW·h，30分钟内空调消耗的电能为kW·h，空调制冷时的电功率为kW．电功率1．（2013•黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，8Ω的电3.(2013安顺)如图所示的电路中，电源电压不变，R1为定值电阻。

专题15 电功、电功率的计算考点一 根据tWP =计算电功率（包括电能表测量电功率） 1．图中甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法中正确的是（ ）A ．电能表是计量电功率的仪器B ．该家庭在这段时间内总共用电 2000kW •hC ．1kW •h 相当于3.6×105JD ．该电能表转盘每转过600转，电路消耗电能0.5kW •h 【解析】A ．电能表是测量电功的仪表，故A 错误；B ．由图可知，5月初电能表的示数W 1＝1042.8kW •h ，6月初电能表的示数W 2＝1242.8kW •h ，则该家庭在这段时间内总共用电W ＝W 2﹣W 1＝1242.8kW •h ﹣1042.8kW •h ＝200kW •h ，故B 错误；C ．电能表的计量单位是kW •h ，1kW •h 相当于3.6×106J ，故C 错误；D ．1200r/（kW •h ）表示每消耗1kW •h 的电能，电能表的转盘转1200转，则该电能表转盘每转过600转，电路消耗电能W ′＝kW •h ＝0.5kW •h ，故D 正确。

故选：D 。

2．5G 手机能够传输高质量视频图像，功能要比4G 更先进，频带利用率更高，速度更快。

以下为某5G 手机的主要参数，该手机正常通话10min ，消耗的电能是（ ）手机类型主屏参数电池规格摄像头像素正常通话时电流5G手机 6.5英寸2400×1080像素3.7V4000mA•h锂电池6400万像素400mAA．53280J B．888000J C．888J D．14.8J【解析】通话时的电流：I＝400mA＝0.4A，通话时间：t＝10×60s＝600s，电压：U＝3.7V，消耗的电能：W＝UIt＝3.7V×0.4A×600s＝888J。

故选：C。

3．一个手机充电的移动电源（俗称“充电宝”）输入电压为5V，容量为6000mA•h，则该移动电源充电后最多储存的电能是（）A．3.0×104J B．30kW•hC．1.08×105J D．1.08×102kW•h【解析】该移动电源充电后最多储存的电能是：W＝UIt＝UQ＝5V×6000×10﹣3A×3600s＝1.08×105J。

中考物理总复习《电功、电功率的综合应用》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________1.如图所示，电源电压恒为3V，小灯泡标有“2.5V 1.2W”（设小灯泡电阻不变），滑动变阻器的最大阻值为20Ω。

（1）求小灯泡正常发光时的电流；（2）求小灯泡正常发光时滑动变阻器接入电路的阻值；（3）求小灯泡正常发光时电路的总功率；（4）在保证电路安全的前提下，移动滑动变阻器的滑片Р至某一位置，此时滑动变阻器的功率最大，求滑动变阻器的最大功率。

2.如图所示，电源电压不变，只闭合S，滑动变阻器滑片位于最左端时，R3在10s内消耗电能80J；只闭合S、S1，滑动变阻器滑片位于最右端时，电流表A1读数为1A；只闭合S、S2，滑动变阻器滑片位于最左端时，电流表A2读数为3A。

已知滑动变阻器的最大阻值是R3的4倍，求：（1）只闭合S，滑动变阻器滑片位于最左端时，R3的电功率；（2）定值电阻R1与R3的比值；（3）电路消耗的最小电功率。

3.在如图所示的电路中，电源电压保持不变，小灯泡L标有“6V4.2W”字样。

当S1、S2都闭合，滑动变阻器的滑片滑到最左端时，小灯泡L正常发光，电流表示数为2.2A．求：（1）小灯泡正常工作时的电流；（2）R0的阻值；（3）只闭合S1滑动变阻器滑片滑到某一点时，电压表示数为U1，电路消耗的电功率为P1；保持滑片位置不动、只闭合S2，小灯泡L的电阻发生变化，此时电压表示数为U2，电路消耗的电功率为P2；已知U1:U2=3:4、P1:P2=3：2，求只闭合S2时小灯泡的实际功率。

4.如图甲为一只家用电吹风，它内部有一根电热丝和一个产生强风的风扇。

（1）小丽给家里的猫咪洗完澡，用电吹风帮猫咪吹干毛发后，发现原本干净的电吹风尾部吸附了不少毛发，造成这一现象的物理原理是；（2）如图乙为电吹风的内部电路简图，通过开关S1和S2实现冷风和热风两挡功能，电热丝应该接在图中（选填“A”或“B”）位置；（3）该电吹风的部分参数如下表，电吹风冷风挡正常工作时，通过风扇的电流是多少？（保留两位小数）电热丝的电阻及其1min内产生的热量是多少？额定电压220V5.如图所示是某品牌电热锅的简化电路，R 1、R 2均为发热电阻。

2024年中考物理专题训练——电功率的综合计算1．如图所示的电路中电源电压为6V，且电源电压不变，当S1、S2断开，S3闭合时，4．如图所示，是家用保温式电饭锅的电路原理图，S 是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到大约103℃以上时，会自动弹起断开进入保温状态．已知R 2=495Ω，电饭锅的额定加热功率为880W ．（1）请计算说明为什么不按下开关S ，电饭锅就不能煮熟饭？（2）当电饭锅处于正常加热状态时，电路中的电流是多大？（3）当电饭锅处于保温状态时，保温功率是多大？5．两只灯泡1L 、2L 分别标有“6V 6W ”、“6V 3W ”字样，其I U 图像如图甲。

(1)1L 正常发光1min 消耗的电能是多少？(2)如图乙电路，2L 恰好正常发光，此时1L 的电阻是多少？(3)如图丙电路，电源电源为6V ，调节滑动变阻器R 使R 的功率和2L 灯功率相等，则R 的功率是多少？6．如图1为王老师家新购的一个电烤火炉，外观设计美观大方，内部简化电路如图2所示，通过调节开关S 2，可以实现高温、中温、低温三个档位，R 1和R 2均为电热丝。

查阅说明书可知，R 1=88Ω，正常工作时高温档功率为中温档功率的5倍。

（kg·℃），ρ水=1.0×103kg/m3]的字样，电流表A1的量程为0~0.6A，电流表A2的量程为0~3A，灯泡L标有“5V 1W”的字样。

（1）灯泡L正常工作时的电流是多大；（2）当闭合S，断开S1、S2，灯泡恰好正常工作，求R1的实际电功率；（3）当S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时，电路的电功率功率最大，最大功率是多少？9．如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。

当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。

求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。

2021年中考物理真题分类汇编之十六电功率（附答案）姓名：__________ 班级：__________考号：__________一、单选题1.甲、乙两电热丝电阻之比为2:3，通过的电流之比为3:1，则相同时间内产生的热量之比为（）A. 2:1B. 6:1C. 1:2D. 1:62.如图所示，电源电压保持不变，滑动变阻器R1的最大阻值为20Ω，小灯泡的电阻R L=8Ω，R2＜R L，闭合开关S，当滑片P置于b端时，小灯泡的实际功率为2W，忽略温度对小灯泡电阻的影响，则滑片P置于a端时小灯泡的实际功率可能是（）A. 10WB. 15WC. 25WD. 30W3.图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。

闭合开关，将R2滑片从位置1移到位置2，根据两表示数作出的U-I图像如图乙中AB所示，其中A点的数据与滑片在位置1时对应，下列判断正确的是（）A. 电源电压为3VB. 滑片移动过程中，R2接入电路阻值变大C. 电阻R1的U-I图像一定与线段AB相交D. 滑片移动过程中电路消耗的总功率先变大后变小4.如图所示，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡L标有“2.5V 1.25W”字样（设灯丝电阻不变），滑动变阻器R的规格为“20Ω 1A”。

闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列正确的是（）A. 电流表的示数最大为0.6AB. 滑动变阻器接入电路的最小电阻为4ΩC. 灯泡消耗的最小电功率为0.12WD. 电路消耗的最大功率为2.7W5.在图甲所示电路中，电源电压保持不变，电流表的量程为0~0.6A，电压表、的量程均为0~3V，滑动变阻器R的规格为“30Ω0.5A”，在保证电路各元件安全的情况下，最大范围调节滑动变阻器的滑片P，其中一只电压表示数与电流表示数对应关系如图乙所示，当滑片P在某点时，电压表、的示数之和为4V。
