下载文档原格式

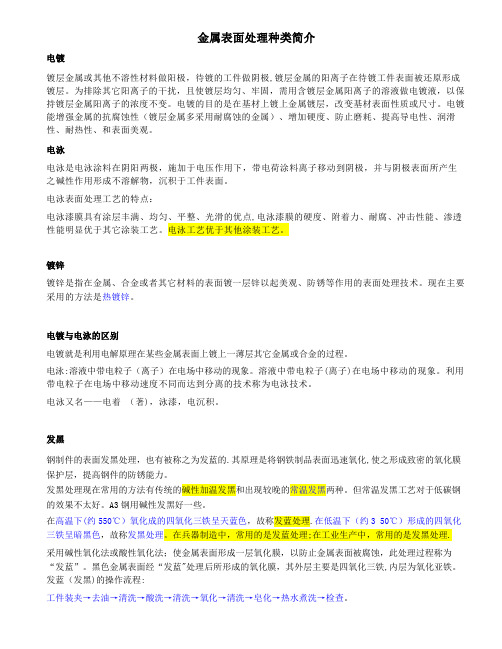

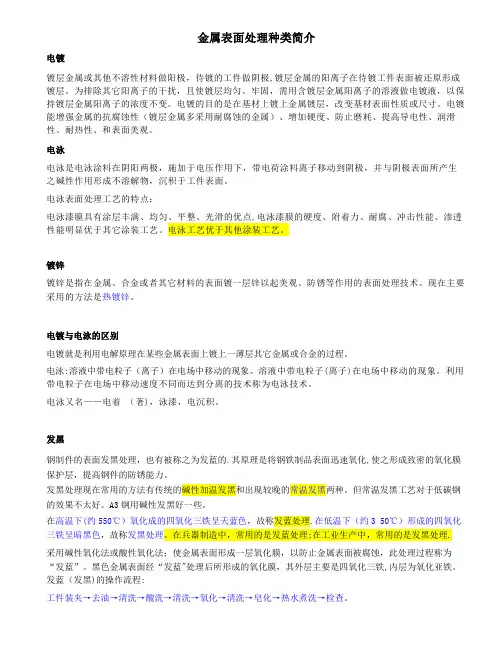

金属表面处理种类简介电镀镀层金属或其他不溶性材料做阳极，待镀的工件做阴极,镀层金属的阳离子在待镀工件表面被还原形成镀层。
为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。
电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。
电镀能增强金属的抗腐蚀性（镀层金属多采用耐腐蚀的金属）、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。
电泳电泳是电泳涂料在阴阳两极，施加于电压作用下，带电荷涂料离子移动到阴极，并与阴极表面所产生之碱性作用形成不溶解物，沉积于工件表面。
电泳表面处理工艺的特点：电泳漆膜具有涂层丰满、均匀、平整、光滑的优点,电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺。
电泳工艺优于其他涂装工艺。
镀锌镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。
现在主要采用的方法是热镀锌。
电镀与电泳的区别电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程。
电泳:溶液中带电粒子（离子）在电场中移动的现象。
溶液中带电粒子(离子)在电场中移动的现象。
利用带电粒子在电场中移动速度不同而达到分离的技术称为电泳技术。
电泳又名——电着（著)，泳漆，电沉积。
发黑钢制件的表面发黑处理，也有被称之为发蓝的.其原理是将钢铁制品表面迅速氧化,使之形成致密的氧化膜保护层，提高钢件的防锈能力。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
在高温下(约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理.在低温下（约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用的是发蓝处理;在工业生产中，常用的是发黑处理.采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
钢铁防锈处理工艺流程钢铁产品在使用过程中容易受到氧气、水分和其他腐蚀性物质的侵蚀，从而产生锈蚀现象。
为了保护钢铁产品的表面免受腐蚀，提高其耐久性和美观性，需要进行防锈处理。
下面将介绍钢铁防锈处理的工艺流程。
一、表面清洁钢铁产品在进行防锈处理之前，首先需要进行表面清洁。
清洁的目的是去除表面的杂质、油脂和污垢，以确保后续处理的效果。
常用的表面清洁方法有机械清洗、溶剂清洗和化学清洗等。
选择清洁方法要根据钢铁产品的材质和表面情况来确定。
二、除锈处理除锈是钢铁防锈处理的重要步骤。
除锈的目的是去除钢铁表面已经形成的锈蚀层，以便后续防锈处理的顺利进行。
除锈方法有机械除锈、化学除锈和电化学除锈等。
机械除锈是通过机械力将锈蚀层刮除或磨除；化学除锈是通过使用化学剂将锈蚀层溶解；电化学除锈是通过电流作用将锈蚀层电解溶解。
选择除锈方法要根据钢铁产品的锈蚀程度和表面形貌来确定。
三、磷化处理磷化是钢铁防锈处理的常用方法之一。
磷化的目的是在钢铁表面形成一层磷化膜，以提高钢铁的耐腐蚀性能。
磷化处理可以使用磷酸盐溶液或磷酸盐涂料进行。
磷酸盐溶液磷化是通过将钢铁浸泡在含有磷酸盐的溶液中，使磷酸盐与钢铁表面发生化学反应形成磷化膜；磷酸盐涂料磷化是通过将磷酸盐涂料涂覆在钢铁表面，使其干燥固化形成磷化膜。
四、涂装处理涂装是钢铁防锈处理的常见方法之一。
涂装的目的是在钢铁表面形成一层涂层，以隔绝钢铁与外界环境的接触，起到防锈的作用。
涂装处理可以选择使用底漆和面漆进行。
底漆是为了增强钢铁与涂层的附着力和防锈性能；面漆是为了增加涂层的美观性和耐久性。
涂装处理可以使用喷涂、刷涂和浸涂等方法进行。
五、热处理热处理是钢铁防锈处理的一种特殊方法。
热处理的目的是改变钢铁的组织结构和性能，以提高其耐腐蚀性能。
常见的热处理方法有淬火、回火和退火等。
淬火是将钢铁加热至临界温度后迅速冷却，使其组织变为马氏体；回火是将马氏体加热至适当温度后保温一段时间，使其组织变为回火组织；退火是将钢铁加热至适当温度后缓慢冷却，使其组织变为软化组织。
钢材的表面处理钢铁器件由于加工和贮运等过程而使表面存在铁锈、焊渣、油污、机械污物以及旧漆膜等残余物,为了提高涂层的防锈和防腐蚀能力,表面处理非常重要。
属于表面净化处理方法的有除油、除锈、除旧漆;属于化学处理方法的有磷化、钝化等。
1. 1除油去除金属工件表面的油污,可增强涂料的附着力。
根据油污情况,选用成本低、溶解力强、毒性小且不易燃的溶剂。
常用的有200号石油溶剂油、松节油、三氯乙烯、四氯乙烯、四氯化碳、二氯甲烷、三氯乙烷、三氟三氯乙烷等。
1. 2除锈彻底清除钢材表面的锈垢,以延长涂膜的使用寿命。
不同的钢铁器件表面有不同的除锈标准,它是按照除锈后钢材表面清洁度分级的。
除锈的方法主要有:(1)手工打磨除锈,能除去松动、翘起的氧化皮,疏松的锈及其他污物。
(2)机械除锈,借助于机械冲击力与摩擦作用,使制件表面除锈。
可以用来清除氧化皮、锈层、旧漆层及焊渣等。
其特点是操作简便,比手工除锈效率高。
常用的除锈设备有①钢板除锈机:制件在一对快速转动的金属丝滚筒间通过,靠丝刷与钢材表面的快速摩擦,除去制件板面的锈蚀层;②手提式钢板除锈机:由电动机通过软轴带动钢丝轮与钢材表面摩擦而除锈;③滚筒除锈机:靠滚筒转动使磨料与钢材表面相互冲击、摩擦而除锈。
现在还用喷砂除锈,并且是一种重要的除锈方式。
(3)化学除锈,通常称为酸洗,是以酸溶液促使钢材表面锈层发生化学变化并溶解在酸液中,而达到除锈目的。
常用浸渍、喷射、涂覆3种处理方式。
(4)除锈剂除锈,常用络合除锈剂,既可在酸性条件下进行,也可在碱性条件下进行,前者还适合于除油、磷化等综合表面处理。
钢的表面热处理表面热处理是指为改变工件表面的组织和性能,仅对工件表层进行的热处理工艺.1,表面淬火钢的表面淬火是将工件表面快速加热到淬火温度,迅速冷却,使工件表面得到一定深度的淬硬层,而心部仍保持未淬火状态的组织的热处理工艺.表面淬火的方法很多,目前广泛应用的有感应加热表面淬火,火焰加热表面淬火等.(1)感应淬火感应淬火是指利用感应电流通过工件所产生的热量,使工件表层,局部或整体加热并快速冷却的淬火.1)感应淬火频率的选用在生产中,根据对零件表面有效淬硬层深度的要求,选择合适的频率.①高频感应淬火常用频率为200～300KHz,淬硬层深度为0.5～2mm.主要用于要求淬硬层较薄的中,小模数齿轮和中,小尺寸轴类零件等.②中频感应淬火常用频率为2500～8000Hz,淬硬层深度为2～10mm.主要用于大,中模数齿轮和较大直径轴类零件.③工频感应淬火电流频率为50Hz,淬硬层深度为10～20mm.主要用于大直径零件(如轧辊,火车车轮等)的表面淬火和直径较大钢件的穿透加热.④超高频感应淬火电流频率一般为20～40KHz,它兼有高,中频加热的优点,淬硬层深度略高于高频,而且沿零件轮廓均匀分布.所以,它对用高,中频感应加热难以实现表面淬火的零件有着重要作用,适用于中小模数齿轮,花键轴,链轮等.2)感应淬火加热的特点与普通加热淬火相比,感应加热表面淬火有以下特点:①感应加热速度极快一般只需要几秒至几十秒时间就可以达到淬火温度.②工件表层获得极细小的马氏体组织,使工件表层具有比普通淬火稍高的硬度(高2～3HRC)和疲劳强度,且脆性较低.③工件表面质量好由于快速加热,工件表面不易氧化,脱碳,且淬火时工件变形小.④生产效率高便于实现机械化,自动化,淬硬层深度也易控制.上述特点使感应加热表面淬火得到广泛应用,但其工艺设备较贵,维修调整困难,不易处理形状复杂的零件.感应淬火最适宜的钢种是中碳钢(如40钢,45钢)和中碳合金钢(如40Cr钢,40MnB钢等),也可用于高碳工具钢,含合金元素较少的合金工具钢及铸铁等.一般表面淬火前应对工件正火或调质,以保证心部有良好的力学性能,并为表层加热作好组织准备.表面淬火后应进行低温回火,以降低淬火应力和脆性.(2)火焰淬火(见书)2,钢的化学热处理化学热处理是指将工件置于适当的活性介质中加热,保温,使一种或几种元素渗入其表层,以改变化学成分,组织和性能的热处理工艺.化学热处理的基本过程是:活性介质在一定温度下通过化学反应进行分解,形成渗入元素的活性原子;活性原子被工件表面吸收,即活性原子溶入铁的晶格形成固溶体或与钢中某种元素形成化合物;被吸收的活性原子由工件表面逐渐向内部扩散,形成一定深度的渗层.目前常用的化学热处理有:渗碳,渗氮,碳氮共渗等.(1)渗碳所谓渗碳是将工件放入渗碳气氛中,并在900～950℃的温度下加热,保温,以提高工件表层碳的质量分数并在其中形成一定的碳的质量分数梯度的化学热处理工艺.其目的是使工件表面具有高的硬度和耐磨性,而心部仍保持一定强度和较高的韧性.齿轮,活塞销等零件常采用渗碳处理.1)渗碳的方法渗碳所用介质称为渗碳剂,根据渗碳剂的不同,渗碳的方法分为固体渗碳,气体渗碳,真空渗碳和液体渗碳等.2) 渗碳用钢,渗碳后组织及热处理渗碳用钢为低碳钢和低碳合金钢,碳的质量分数一般为0.1%～0.25%.碳的质量分数提高,将降低工件心部的韧性.工件渗碳后其表层碳的质量分数通常为0.85%～1.05%范围.渗碳缓冷后,表层为过共析组织,与其相邻为共析组织,再向里为亚共析组织的过渡层,心部为原低碳钢组织.一般规定,从渗碳工件表面向内至碳的质量分数为规定值处(一般Wc=0.4%)的垂直距离为渗碳层深度.工件的渗碳层深度取决于工件尺寸和工作条件,一般为0.5～2.5mm.工件渗碳后必须进行适当的热处理,即淬火并低温回火,才能达到性能要求.渗碳件的热处理工艺有三种,如图3-35所示.①直接淬火法先将渗碳件自渗碳温度预冷至某一温度(一般为850～880℃),立即淬入水或油中,然后再进行低温回火.预冷是为了减少淬火应力和变形.直接淬火法操作简便,不需重新加热,生产率高,成本低,脱碳倾向小.但由于渗碳温度高,奥氏体晶粒易长大,淬火后马氏体粗大,残留奥氏体也较多,所以工件耐磨性较低,变形较大.此法适用于本质细晶粒钢或受力不大,耐磨性要求不高的零件.②一次淬火法工件渗碳后出炉缓冷,然后再重新加热进行淬火,低温回火.由于工件在重新加热时奥氏体晶粒得到细化,因而可提高钢的力学性能.此法应用比较广泛.③二次淬火法第一次淬火是为了改善心部组织和消除表面网状二次渗碳体,加热温度为Ac3以上30～50℃.第二次淬火是为细化工件表层组织,获得细马氏体和均匀分布的粒状二次渗碳体,( a)直接淬火(b) 一次淬火( c)二次淬火图3-35 渗碳体常用的热处理方法加热温度为Ac1以上30～50℃.二次淬火法工艺复杂,生产周期长,成本高,变形大,只适用于表面耐磨性和心部韧性要求高的零件或本质粗晶粒钢.渗碳件淬火后应进行低温回火(一般150～200℃).直接淬火和一次淬火经低温回火后,表层组织为回火马氏体和少量渗碳体,二次淬火表层组织为回火马氏体和粒状渗碳体.渗碳,淬火回火后的表面硬度均为58～64HRC,耐磨性好,心部组织取决于钢的淬透性,低碳钢一般为铁素体和珠光体,硬度137～183HBS.低碳合金钢一般为回火低碳马氏体,铁素体和托氏体,硬度35～45HRC,并具有较高的强度,韧性和一定的塑性.(2)钢的氮化(渗氮)它是指在一定温度下(一般在Ac1)以下,使活性氮原子渗入钢件表面的化学热处理工艺.其目的是使工件表面获得高硬度,高耐磨性,高疲劳强度和高热硬性和良好耐蚀性,因氮化温度低,变形小,应用广泛.常用的氮化方法有:气体渗氮和离子渗氮.①气体渗氮它是利用氨气在加热时分解产生的活性氮原子渗入工件表面形成氮化层,同时向心部扩散的热处理工艺.常用方法是将工件放人通有氨气的井式渗氮炉中,加热到500～570℃℃左右时,硬度无明显下降,热硬性高.渗氮前零件须经调质处理,以保证心部的强度和韧性.对于形状复杂或精度要求较高的零件,在渗氮前精加工后还要进行消除应力的退火,以减少渗氮时的变形.渗氮主要用于耐磨性和精度要求很高的精密零件或承受交变载荷的重要零件,以及要求耐热,耐蚀,耐磨的零件,如精密机床的主轴,蜗杆,发动机曲轴,高速精密齿轮等.但由于氮化温度低,所需时间特别长,一般氮化30～60h,才能获得0.2～0.5mm的氮化层,因此限制了它的应用.②离子氮化它是一种较先进的工艺,是指在低真空的容器内,保持氮气的压强为133.32～1333.32Pa,在400～700V的直流电压作用下,迫使电离后的氮离子高速冲击工件(阴极),被工件表面吸收,并逐渐向内部扩散形成渗氮层.离子氮化的特点是:渗氮速度快,时间短(仅为气体渗氮的1/5～1/2);渗碳层质量好,对材料的适应性强.目前离子氮化已广泛应用于机床零件(如主轴,精密丝杠,传动齿轮等),汽车发动机零件(如活塞销,曲轴等)及成型刀模具等.但对形状复杂或截面相差悬殊的零件,渗氮后很难同时达到相同的硬度和渗氮层深度.③碳氮共渗是指在工件表面同时渗入碳和氮,并以渗碳为主的化学热处理工艺.其主要目的是提高工件表面的硬度和耐磨性.常用的是气体碳氮共渗.碳氮共渗后要进行淬火,低温回火.共渗层表面组织为回火马氏体,粒状碳氮化合物和少量残留奥氏体,渗层深度一般为0.3～0.8mm.气体碳氮共渗用钢,大多为低碳或中碳的碳钢,低合金钢及合金钢.。
钢结构防腐施工工艺表面处理与防腐涂装技巧一、引言钢结构在建筑和工程领域中发挥着关键的作用。
然而，由于环境的恶劣条件和氧化的作用，钢结构容易受到腐蚀的影响，从而降低了其使用寿命和性能。
为了保护钢结构免受腐蚀的侵害，表面处理和防腐涂装是必不可少的环节。
本文将讨论钢结构防腐施工工艺中的表面处理和防腐涂装技巧。
二、表面处理1. 钢材除锈在进行防腐涂装之前，首先需要对钢材进行除锈处理。
常见的除锈方法包括机械除锈、化学除锈和钢球喷丸除锈。
机械除锈通过使用刷子、钢丝刷或砂纸等工具，将钢材表面的锈蚀物物理刮除。
化学除锈是通过在钢材表面使用化学溶液，使得锈蚀物发生化学反应，从而达到去除的效果。
钢球喷丸除锈则是通过高速喷射钢球将表面的锈蚀物冲刷掉。
2. 表面预处理除锈后的钢材需要进行表面预处理，以提高涂层的附着力和耐久性。
表面预处理通常包括磷化和喷砂。
磷化是通过在钢材表面形成一层磷酸盐的薄膜，增强涂层的附着力。
喷砂是通过使用高压气流将细小颗粒物撞击到钢材表面，去除表面的污垢和氧化物，同时增加了表面的粗糙度，有利于涂层的附着。
三、防腐涂装技巧1. 选用适当的涂料在进行钢结构防腐涂装时，选用适当的涂料非常重要。
通常情况下，环氧涂料、聚氨酯涂料和丙烯酸涂料是常用的防腐涂料。
环氧涂料具有良好的耐候性和抗化学腐蚀性能，适用于暴露在恶劣环境中的钢结构。
聚氨酯涂料具有良好的耐磨性和耐腐蚀性能，适用于钢结构表面。
丙烯酸涂料具有良好的耐候性和耐化学腐蚀性能，适用于室内环境中的钢结构。
2. 涂装操作技巧在进行涂装操作时，需要注意一些技巧以确保涂层的质量和耐久性。
首先，要确保钢材表面干燥和清洁，避免灰尘、油脂等杂质的存在。
其次，要均匀涂布涂料，并确保涂料的厚度符合规定的要求。
涂布涂料时，可以采用滚涂、刷涂或喷涂等方法，根据具体情况选择最合适的涂装方法。
3. 质量控制为了确保钢结构防腐施工的质量，质量控制是必不可少的。
首先，需要对选用的涂料进行质量检测，确保涂料符合相关标准。
磷化发黑表面处理工艺
我呀，就跟你们唠唠这磷化发黑表面处理工艺。
这东西啊，可有点意思。
我就见过那些个搞这个工艺的人，那一个个的，眼睛都透着股子专注劲儿。
就像老张，脸黑乎乎的，那不是脏啊，是整天在那些个处理设备跟前忙乎的。
他那眉毛老是皱着，眼睛死死盯着那些个要处理的物件，就怕出一点差错。
这磷化发黑表面处理工艺的环境啊，那也是有特点。
车间里到处都是那种化学药剂的味儿，有点刺鼻，可在那些工人眼里，这就是正常的味儿。
到处摆放着各种容器，有的装着磷化液，那液体黑黝黝的，在灯光下还泛着点奇怪的光。
我就好奇啊，问老张：“老张，这磷化发黑到底咋回事儿呢？”老张一边摆弄着物件，一边头也不抬地跟我说：“这你就不懂了吧，这磷化液和金属表面起反应，就能在表面形成一层磷化膜，这膜啊，又黑又结实，还能防锈呢。
”我一听，就更来劲儿了，围着那些个设备转。
这工艺啊，每一步都得小心翼翼的。
物件放进去的时间啊，温度啊，都得拿捏得死死的。
我看着老张他们一会儿看表，一会儿调整设备的温度，那认真的样子，就像对待什么稀世珍宝一样。
有时候啊，物件表面处理得不太好，老张就会嘟囔：“哎呀，这咋回事儿呢？”然后又重新调整参数，再试一次。
这磷化发黑表面处理工艺虽然看着不起眼儿，可在工业上用处大
着呢。
那些个机械零件啊，经过这么一处理，就像穿上了一层铠甲，又好看又耐用。
我有时候就想啊，这就像给那些个冰冷的金属赋予了新的生命一样，让它们变得更有价值。
这工艺啊，就像一门神秘的手艺，那些个工人就像掌握着魔法的魔法师，把那些个普普通通的金属变得与众不同。

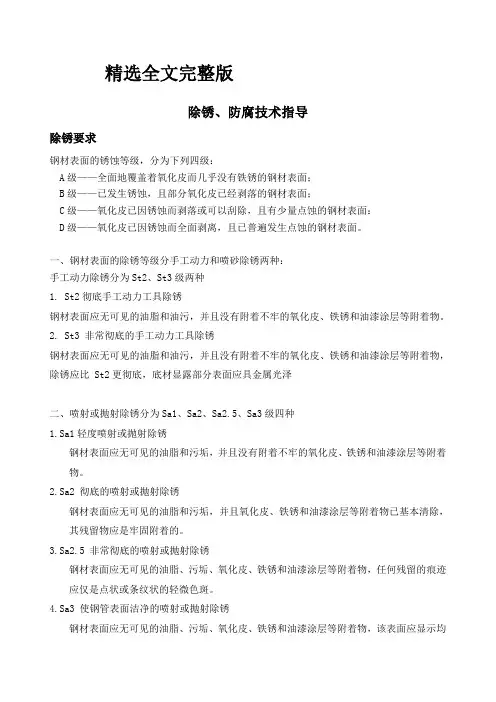

精选全文完整版除锈、防腐技术指导除锈要求钢材表面的锈蚀等级，分为下列四级：A级——全面地覆盖着氧化皮而几乎没有铁锈的钢材表面；B级——已发生锈蚀，且部分氧化皮已经剥落的钢材表面；C级——氧化皮已因锈蚀而剥落或可以刮除，且有少量点蚀的钢材表面：D级——氧化皮已因锈蚀而全面剥离，且已普遍发生点蚀的钢材表面。
一、钢材表面的除锈等级分手工动力和喷砂除锈两种：手工动力除锈分为St2、St3级两种1.St2彻底手工动力工具除锈钢材表面应无可见的油脂和油污，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。
2.St3 非常彻底的手工动力工具除锈钢材表面应无可见的油脂和油污，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物，除锈应比 St2更彻底，底材显露部分表面应具金属光泽二、喷射或抛射除锈分为Sa1、Sa2、Sa2.5、Sa3级四种1.Sa1轻度喷射或抛射除锈钢材表面应无可见的油脂和污垢，并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。
2.Sa2 彻底的喷射或抛射除锈钢材表面应无可见的油脂和污垢，并且氧化皮、铁锈和油漆涂层等附着物已基本清除，其残留物应是牢固附着的。
3.Sa2.5 非常彻底的喷射或抛射除锈钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条纹状的轻微色斑。
4.Sa3 使钢管表面洁净的喷射或抛射除锈钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，该表面应显示均匀的金属色泽。
三、地上设备和管道防腐蚀1、地上设备和管道的防腐蚀涂层使用寿命应与装置的检修周期相适应，且不宜少于两年。
2、底层涂料对钢材表面除锈等级的要求，应符合表1的规定。
对锈蚀等级为D级的钢材表面，应采用喷射或抛射除锈．表1 地上设备和管道钢材表面的除锈等级经讨论现统一要求现场施工除锈等级达到St3或Sa2.5标准。
（参考标准：GB8923.1-2011）油漆涂刷要求：一、涂装前表面处理1、表面除锈等级必须达到 Sa2.5级或St32、已经清理过的表面若暂时不能进行涂装时，应对其进行防护处理，可采用粘性纸、粘性箔片、可剥涂料以及可洗去的防护性物质进行保护。
常用表面处理工艺流程常用表面处理工艺流程(1)钢铁件电镀锌工艺流程H酸性镀锌除油-除锈-I T纯化T干燥4碱性镀锌(2)钢铁件常温发黑工艺流程厂浸脱水防锈油I烘干除油-除锈-常温发黑-I浸肥皂液-浸锭子油或机油4浸封闭剂(3)钢铁件磷化工艺流程除油—除锈—表调—磷化—涂装(4)ABS/PC塑料电镀工艺流程除油-亲水-预粗化(PC ＞50%) ＞粗化-中和-整面-活化-解胶＞化学沉镍—镀焦铜—镀酸铜—镀半亮镍-镀高硫镍-镀亮镍-镀封＞镀铬(5)PCB电镀工艺流程除油-粗化T预浸T活化-解胶T化学沉铜T镀铜T酸性除油T 微蚀T镀低应力镍T镀亮镍T镀金T干燥(6)钢铁件多层电镀工艺流程除油T除锈T镀氰化铜T镀酸铜T镀半亮镍T 镀高硫镍T镀亮镍T镍封T镀铬(7)钢铁件前处理(打磨件、非打磨件) 工艺流程1、打磨件T除蜡T热浸除油T电解除油T酸蚀T非它电镀2、非打磨件T热浸除油T电解除油T酸蚀T其它电镀(8 )锌合金件镀前处理工艺流程除蜡T热浸除油T电解除油T酸蚀T镀碱铜T镀酸铜或焦磷酸铜T其它电镀(9 )铝及其合金镀前处理工艺流程除蜡T热浸除油T电解除油T酸蚀除垢T化学沉锌T浸酸T二次沉新T镀碱铜或镍T其它电镀除蜡T热浸除油T电解除油T酸蚀除垢—铝铬化—干燥—喷沫或喷粉—烘干或粗化—成品除蜡—热浸除油—电解除油—酸蚀除垢—阳极氧化—染色—封闭—干燥—成品（10 ）铁件镀铬工艺流程：除蜡—热浸除油—阴极—阳极—电解除油—弱酸浸蚀—预镀碱铜—酸性光亮铜（选择）—光亮镍—镀铬或其它除蜡—热浸除油—阴极—阳极—电解除油—弱酸浸蚀—半光亮镍—高硫镍—光亮镍—镍圭寸（选择）—镀铬（11 ）锌合金镀铬工艺流程除蜡—热浸除油—阴极电解除油—浸酸—碱性光亮铜—焦磷酸铜（选择性）—酸性光亮铜（选择性）—光亮镍T镀铬（12）电叻架及染色工艺流程前处理或电镀T纯水洗（2-3次）T预浸T电叻架T回收7纯水洗（2-3次） -烘干T成品不锈钢镀光亮镍工艺流程：有机溶剂除油T化学除油T水洗T阴极电解活化T闪镀镍T 水洗T活化T水洗T镀光亮镍T水洗T钝化T 水洗T水洗T热水洗T甩干T烘干T验收。
钢材表面处理的6种方式钢材是一种广泛应用于建筑、制造、交通等领域的材料，其表面处理是保证其性能和寿命的重要环节。
钢材表面处理的方式有很多种，本文将介绍6种常见的方式。
1. 酸洗酸洗是一种将钢材表面的氧化物和脏污物质去除的方法。
常用的酸洗液有硫酸、盐酸、氢氟酸等。
酸洗可以有效去除钢材表面的氧化皮和锈蚀物，提高钢材表面的光亮度和清洁度，为后续的表面处理提供良好的基础。
但酸洗会对环境造成一定的污染，需要注意安全操作。
2. 砂抛砂抛是一种用砂轮将钢材表面的氧化皮和锈蚀物去除的方法。
砂抛可以去除较重的氧化皮和锈蚀物，使钢材表面变得光滑，但会留下一定的砂痕和划痕，需要进行后续的打磨和抛光。
3. 喷丸喷丸是一种用高速喷射金属颗粒或矿物颗粒将钢材表面的氧化皮和锈蚀物去除的方法。
喷丸可以去除较重的氧化皮和锈蚀物，且可以改善钢材表面的粗糙度，提高其耐腐蚀性能。
但喷丸会产生噪音和粉尘，需要进行适当的防护措施。
4. 镀锌镀锌是一种将钢材表面涂上一层锌的方法。
锌具有很好的防腐蚀性能，能够有效地保护钢材表面不受氧化和锈蚀的侵害。
镀锌可以采用热镀锌和电镀锌两种方式，其中热镀锌的防腐蚀性能更好，但成本更高。
5. 涂层涂层是一种将钢材表面涂上一层保护层的方法。
涂层可以采用涂料、喷漆、粉末涂料等方式进行，不同的涂层具有不同的性能特点，如耐腐蚀性、耐磨性、耐高温性等。
涂层可以提高钢材表面的美观度和耐用性，但需要注意涂层的质量和厚度，以免影响钢材的使用寿命。
6. 氧化处理氧化处理是一种将钢材表面形成一层氧化膜的方法。
氧化膜具有很好的耐腐蚀性能，能够有效地保护钢材表面不受氧化和锈蚀的侵害。
氧化处理可以采用化学氧化和电化学氧化两种方式，其中电化学氧化的氧化膜质量更好，但成本更高。
总之，钢材表面处理是保证其性能和寿命的重要环节，需要根据不同的使用要求选择合适的处理方式。
以上介绍的6种方式都具有一定的优缺点，需要根据具体情况进行选择。
同时，钢材表面处理也需要注意环保和安全问题，避免对环境和人体造成不良影响。
常用钢材表面处理工艺流程(1）钢铁件电镀锌工艺流程┌酸性镀锌除油→除锈→│→纯化→干燥└碱性镀锌(2) 钢铁件常温发黑工艺流程┌浸脱水防锈油││烘干除油→除锈→常温发黑→│浸肥皂液——→浸锭子油或机油││└浸封闭剂（3) 钢铁件磷化工艺流程除油→除锈→表调→磷化→涂装（4）ABS/PC塑料电镀工艺流程除油→亲水→预粗化（PC≥50%）→粗化→中和→整面→活化→解胶→化学沉镍→镀焦铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镀封→镀铬（5）PCB电镀工艺流程除油→粗化→预浸→活化→解胶→化学沉铜→镀铜→酸性除油→微蚀→镀低应力镍→镀亮镍→镀金→干燥（6）钢铁件多层电镀工艺流程除油→除锈→镀氰化铜→镀酸铜→镀半亮镍→镀高硫镍→镀亮镍→镍封→镀铬(7）钢铁件前处理（打磨件、非打磨件）工艺流程1、打磨件→除蜡→热浸除油→电解除油→酸蚀→非它电镀2、非打磨件→热浸除油→电解除油→酸蚀→其它电镀（8）锌合金件镀前处理工艺流程除蜡→热浸除油→电解除油→酸蚀→镀碱铜→镀酸铜或焦磷酸铜→其它电镀（9）铝及其合金镀前处理工艺流程除蜡→热浸除油→电解除油→酸蚀除垢→化学沉锌→浸酸→二次沉新→镀碱铜或镍→其它电镀除蜡→热浸除油→电解除油→酸蚀除垢→铝铬化→干燥→喷沫或喷粉→烘干或粗化→成品除蜡→热浸除油→电解除油→酸蚀除垢→阳极氧化→染色→封闭→干燥→成品（10）铁件镀铬工艺流程：除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→预镀碱铜→酸性光亮铜（选择)→光亮镍→镀铬或其它除蜡→热浸除油→阴极→阳极→电解除油→弱酸浸蚀→半光亮镍→高硫镍→光亮镍→镍封(选择）→镀铬（11）锌合金镀铬工艺流程除蜡→热浸除油→阴极电解除油→浸酸→碱性光亮铜→焦磷酸铜（选择性)→酸性光亮铜（选择性）→光亮镍→镀铬(12) 电叻架及染色工艺流程前处理或电镀→纯水洗（2-3次) →预浸→电叻架→回收→纯水洗(2—3次）→烘干→成品电镀锌的技术很多，提供一些专利技术的给你看看.一种电镀锌钢板及钢板镀锌工艺,电镀锌钢板包括钢板及其上的电镀锌层，该电镀锌层含有15-8000ppm的锡。
磷化：：是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。
磷化的目磷化的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。
磷化是常用的前处理技术，原理上应属于化学转换膜处理，主要应用于钢铁表面磷化，有色金属（如铝、锌）件也可应用磷化。
工件（钢铁或铝、锌件）浸入磷化液（某些酸式磷酸盐为主的溶液），在表面沉积形成一层不溶于水的结晶型磷酸盐转换膜的过程，称之为磷化。
- 可以选择磷化处理1、磷化作用（1）涂装前磷化的作用①增强涂装膜层（如涂料涂层）与工件间结合力。
②提高涂装后工件表面涂层的耐蚀性。
③提高装饰性。
（2）非涂装磷化的作用①提高工件的耐磨性。
②令工件在机加工过程中具有润滑性。
③提高工件的耐蚀性。
2、磷化用途钢铁磷化主要用于耐蚀防护和油漆用底膜。
（1）耐蚀防护用磷化膜①防护用磷化膜用于钢铁件耐蚀防护处理。
磷化膜类型可用锌系、锰系。
膜单位面积质量为10-40 g/m2。
磷化后涂防锈油、防锈脂、防锈蜡等。
②油漆底层用磷化膜增加漆膜与钢铁工件附着力及防护性。
磷化膜类型可用锌系或锌钙系。
磷化膜单位面积质量为0.2-1.0 g/m2（用于较大形变钢铁件油漆底层）；1-5 g/m2（用于一般钢铁件油漆底层）；5-10 g/m2（用于不发生形变钢铁件油漆底层）。
发黑是金属热处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。
外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。
发蓝处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀上锈,提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。
：磷化与发黑的区别：磷化与发黑的区别发黑又称发蓝，是氧化处理，原理是使工件表面的铁氧化为四氧化三铁（黑色）来达到防腐的目的，几乎不增加原工件尺寸。
金属表面处理技术近年来，金属表面处理技术获得了迅速发展，已广泛应用于众多领域。
在表面处理技术及工程中，前处理占有极为重要的地位，他不仅作为表面处理前的一种"预处理工序"不可或缺，而且与后续表面处理的成败密切相关。
除油、除锈、磷化、防锈等基体前处理是为金属涂层技术、金属防护技术做准备的，基体前处理质量对此后涂层制备和金属的使用有很大的影响。
例如，对有磷化和无磷化处理的同一涂层进行盐雾试验，其结果是防腐蚀能力相差大约一倍。
可见除油、除锈、防锈、磷化等前处理对涂层的防锈能力和金属的防护能力起着至关重要的作用。
基体前处理的目的：一是增加涂层与基体的结合强度既加大附着力，二是增加涂层的功能如防腐蚀、防磨损及润滑等特殊功能。
随着金属加工业、铁路制造业、汽车行业的飞速发展，对生产各种金属制品及铁路、汽车零部件产品的质量有了更高要求，通过长期的实践证明，一些简单、简易的前处理方式，已经不能满足金属加工及涂装的基本要求。
只有采用标准的前处理生产工艺，才能使钢铁表面形成一层标准的磷酸盐膜和防护膜，以满足金属加工和涂装处理的质量要求。
因此，选用低成本、低能耗、高品质的金属前处理产品，是企业保证涂装质量和防护质量稳定与否的重要因素。
1、钢铁表面前处理工艺的必然：钢铁表面在轧制或应用过程中，其表面有不同程度的油脂、氧化皮或铁锈等杂质的存在，在进行加工和涂装处理前，需对其进行清除处理，然后才能作为商品进行销售。
如果不这样做就会严重地影响产品的外观质量和使用寿命，失去产品的竞争能力。
如果钢铁表面未经处理就进行涂装，其涂层内的氧化皮、铁锈或油脂被涂层所掩盖，不久就会出现涂层脱落等现象，使所销售的产品呈现出锈迹斑斑的外观，失去了产品在市场上的竞争能力，因此钢铁表面进行前处理的必然性已引起广大企业的极大重视。
1、钢铁表面的除油处理：我们了解到常用的除油方法有：溶剂除油、电化学除油、化学除油及表面活性剂除油和手工除油及机械除油等。
不同的除油方法具有不同的除油特点。
溶剂除油是利用有机溶剂与油污结构上的相似性，使油污溶解于有机溶剂中，达到除油的目的；电化学除油一般是以稀碱液为电解液，以工件为电极，进行电解处理，利用电解时在电极表面析出的气体，将油污强行从工件表面脱离；化学除油是利用碱与油污发生皂化反应进行除油；表面活性剂除油是利用其乳化、增溶、润湿、分散等作用达到除油的目的。
机械和手工除油是不言而喻的。
在现代除油技术中，往往是采用几种物质的协同作用，来达到最佳的除油效果。
适用于钢铁制品在电镀、发黑、磷化前及金属加工过程中的除油清洗处理。
2、钢铁表面的除锈处理：钢铁制品在加工过程中，其表面的氧化皮和铁锈必须进行化学清洗处理，使钢铁制品露出钢铁基体，更有效地提高电镀、磷化、氧化（发黑发蓝）、拉伸、压延、轧制、防锈等处理效果。
化学除锈最常用的方法是盐酸除锈，因为盐酸除锈速度快且可在常温下进行，所以应用广泛。
但是，在实际操作中，盐酸除锈存在"过腐蚀"和"氢脆"现象，产生大量酸雾，造成环境污染和社会公害。
除锈添加剂同盐酸混合使用，具有如下特点：在常温状态下，除锈速度快，除锈效果好；具有渗透、溶解、分散、削离氧化皮和铁锈的功能；质量好。
除锈质量达到或超过瑞典除锈标准；Sa三级、西德Be级；缓蚀抑雾效果好。
由于溶剂中多种添加剂的协同效应，使钢铁在除锈过程中，不会产生过腐蚀和氢脆现象，酸雾标准小于国家规定的浓度，有利于除锈的后处理；成本低。
除锈成本仅为0.15元/㎡左右，一吨溶液经反复使用，可处理一级锈蚀的工件约5000-7000㎡，为喷沙除锈的1/10，酸洗除锈的1/2；应用面广。
能适用各种尺寸、各种构件复杂的钢铁制品；改善工作环境和条件，降低劳动强度，不危害操作人员的身体健康，不消耗能源。
3、钢铁表面的磷化处理：磷化概述：磷化是常用的前处理技术，原理上应属于化学转化膜处理。
工程上应用主要是钢铁件表面磷化，但有色金属如铝、锌件也可应用磷化。
磷化原理：工件（钢铁或铝、锌件）浸入磷化液（某些酸式磷酸盐为主的溶液），在表面沉积形成不溶于水的结晶型磷酸盐转化膜的过程，称之为磷化。
把金属放入含有锰、铁、锌的磷酸盐溶液中进行化学处理，使金属表面生成一层难溶于水的磷酸盐保护膜的方法，叫做金属的磷酸盐处理。
磷化膜层为微孔结构，与基体结合牢固，具有良好的吸附性、润滑性、耐蚀性、不粘附熔融金属（Sn、Al、Zn）性及较高的电绝缘性等。
磷化分类：按处理温度分：高温型（75-100℃，能耗大，磷化物沉积多，形成的磷化膜厚度达10-30g/㎡）、中温型（50-75℃，处理时间5-15min，磷化膜厚度达1 -8g/㎡）、低温型（30-50℃）和常温型（10-30℃，节省能源，使用方便，除加氧化剂外还加促进剂，能耗小，但溶液配制较复杂，膜厚度达0.2-7g/㎡）。
按磷化液成分分：锌系磷化、锌钙系磷化、锌锰系磷化、铁系磷化、锰系磷化和复合磷化等。
按磷化处理方法分：化学磷化、电化学磷化。
按磷化膜质量分：重量级（膜重7.5g/㎡以上）、次重量级（膜重4.6-7.5g/㎡）、轻量级（膜重1.1-4.5g/㎡）和次轻量级（膜重0.2-1g/㎡）。
按施工方法分：浸渍磷化、喷淋磷化和刷涂磷化。
磷化作用及用途：涂装前磷化的作用：增强涂装膜层（如涂料涂层）与工件间结合力；提高涂装后工件表面涂层的耐蚀性；提高装饰性。
非涂装磷化的作用：提高工件的耐磨性，令工件在机加工过程中具有润滑性；经适当的后处理，可提高工件的耐磨性。
磷化用途：磷化膜主要用作涂料的底层、金属冷加工时的润滑层、金属表面保护层以及用作电机硅钢片的绝缘处理、压铸模具的防粘处理等。
被广泛应用于汽车、船舶、航空航天、机械制造及家电等工业生产中。
磷化的必要性：钢铁表面涂装前处理工艺指脱脂（除油）、除锈、表调、磷化。
然而由于工件表面的状况不同，则生产工艺也有所不同，有的工艺中没有脱脂或没有除锈工序，有的工艺则没有表面调整工序，但磷化工序是绝对不可缺少的。
在涂装处理过程中，如果不清除油脂、氧化皮和锈层，不进行磷化处理，直接进行涂漆和静电喷涂，就会使钢铁表面的涂层产生脱落，失去了涂装的意义。
目前，国内外的金属加工业、薄板加工业、石油行业及汽车、自行车、高低压开关柜、防盗门、铁路等制造业普遍采用的是中、高温磷化，存在着操作不方便、能源和材料消耗大、调整频繁、成膜不均、成本高等问题。
为解决以上问题，常温磷化已成为国际磷化行业的必然和研究课题。
常温磷化不仅可以有效地降低能源消耗，还可以解决操作不方便、材料消耗大、调整频繁、成膜不均、成本高等问题。
基于上述原因我公司研究生产的常温锌锰系磷化液、常温铁系磷化液(粉)等产品有效地满足了常温磷化的工艺要求。
该类磷化产品在使用过程中性能稳定、操作方便、调整简单、常温应用、节省能源、用量少、处理面积大、成本低，形成的磷化膜致密、均匀，附着力好，耐蚀力强。
现将两种常温磷化方式的优缺点分列如下以作比较：常温锌锰系磷化：（标准型磷化）优点：1、是一种先进的常温型锌猛镍多元磷化处理，是金属涂装前处理的理想选择。
广泛用于汽车、铁路、电动车、自行车制造，机械制造，钢门钢窗、仪器仪表外壳，高低压电器设备，箱柜壳体及其它钢结构工件进行喷涂、烤漆、喷塑、防锈、电泳浸漆等涂装前的磷化处理。
2、形成的磷化膜结晶致密、均匀。
膜层质量好，外观呈灰色，磷化膜表面无挂灰、返白现象。
3、因为锰盐的存在，具有耐腐蚀性能较好的特点，因此本品形成的磷化膜与基体附着力强，耐腐蚀性和耐冲击性能显著。
4、常温使用，磷化时间短，沉渣少，使用性能稳定，操作简便。
5、成膜速度快，用量少，处理面积大，成本低，可反复调整使用。
6、常温型锌锰镍多元磷化是金属前处理行业的发展趋势。
7、本品无腐蚀，不燃、不爆、便于使用，运输和储存。
8、节省能源。
9、因无需加热，消耗少，调整不频繁。
缺点：1、需要经常监控磷化工作液情况。
2、需要掌握磷化工作液的技术指标，掌握工作液的调整方法。
3、应用槽体较多。
（7-9个槽体）常温铁系磷化：（简易型磷化）优点：1、又称彩色磷化，适用于对涂装质量要求不高或受客户生产条件限制的厂家（槽体要求较少）。
2、在使用过程中不需经常调整，不含亚硝酸盐，不需经常检测化验等，操作使用简便。
3、本品形成的磷化膜属磷酸铁系磷化膜，外观为蓝色伴有彩色，磷化膜薄而致密，表面无挂灰、留痕、返白等现象的产生，膜层本身无脆性。
4、应用槽体较少。
（4-6个槽体）5、本产品用量少，成本低，消耗少，处理面积大。
6、本品无腐蚀，不燃、不爆、便于使用，运输和储存。
缺点：1、是简易磷化，膜层属钝化膜。
2、膜的外观颜色不稳定，呈多彩系列。
3、膜薄，吸附性、耐蚀性较弱。
4、工作液难调整，一旦疲劳只能废槽重新配槽。
5、市场份额逐年减少。
4、钢铁表面的发黑处理传统的发黑方法是碱性氧化发黑。
碱性氧化发黑通常是采用高温和亚硝酸盐作为氧化剂，使钢铁零部件在极浓的碱性氧化液中进行加热氧化，使零件表面形成一层蓝色至黑色的Fe3O4保护性氧化薄膜。
这种高温氧化剂因工件在发黑时受热不均及温度过高，使溶液含量变化较快，经常造成发黑膜不均等现象。
所以人们渴望寻求常温发黑工艺，达到节省能源、降低成本、操作简便、发黑膜均匀等目的。
常温发黑剂剂调整剂有效的解决了上述问题，达到所要求的目的。
适用范围：本品广泛应用于各种合金钢、铸铁制品及机械、五金工具、标准件、光学仪器等金属制品的常温发黑处理。
产品特点：不需加温，比传统的高温碱性发黑工艺节能达90%以上；与国内同类产品比，使用综合成本可降低30%左右；发黑时间短、随取随用、操作简便、不污染环境、不需要排风设施，达到改善劳动条件、提高工作效率的目的；发黑调整剂可有效增加发黑剂的使用寿命并改善使用性能；外观：无臭、无挥发气体、无腐蚀性的蓝色透明液体；稳定性：长期存放不变质。
安全性：不燃、不爆、运输贮存安全。
发黑膜致密均匀，黑度深，不脱色，膜厚大于10μm。
附着力强，耐磨性能优于同类产品。
耐腐蚀性：①用分析纯试剂和蒸馏水，按含量硫酸铜41g/l，氯化钠35g/l，0.1mol/l盐酸13ml混合溶液在15℃--20℃条件下点滴,其变色时间大于3分钟；②用3%化学纯硫酸铜，在15℃--20℃条件下点滴,其变色时间大于5分钟；③用5%硫酸溶液点滴，露出基底时间大于6分钟；④在3%氯化钠溶液中浸泡，出锈时间大于80分钟。
5、钢铁表面的防锈处理：钢铁的防锈处理通常分为工序间防锈、工艺性防锈及最终防锈三种方法和要求。
工序间防锈处理一般采用水基型防锈，脱水防锈等防锈方式，防锈时间短，能满足工序间的防锈要求。
工艺性防锈处理有钝化防锈、磷化防锈、脱水防锈油等，是因工艺要求的不同而不同。
