屋面防水工程量计算案例

【例】某工程采用预拌混凝土，已知C20混凝土独立基础85m3，独立基础模板接触面积179.1m2，用工料单价法计算工程造价（按三类工程取费,市区计取税金，预拌混凝土市场价330元/m3），其他可竞争措施项目仅计取“生产工具用具使用费”、“检验试验配合费”。

工程预算表取费程序表例题解析：1.其他可竞争措施项目中的其他11项费用按建设工程项目的实体项目和可竞争措施项目（11项费用除外）中人工费与机械费之和乘以相应系数计算。

2．企业管理费、规费、利润的计费基数是相同的，即按直接费中的人工费与机械费之和乘以相应费率，其中直接费包括直接工程费和措施费。

3．价款调整包括人、材、机的价差调整，价款调整不参与取企业管理费、规费和利润。

4.注意2012年新定额安全生产、文明施工费计算的变化。

【例】如图，计算人工挖土方、钎探、回填土、余土外运、砖基础工程量。

(土质类别为二类，垫层C15砼，室外地坪-0.300)【例】如下图所示尺寸，求混凝土带型基础模板和混凝土的工程造价。

备注：按三类工程取费，企业管理费费率为17%，利润费率为10%，规费费率为25%，税金税率为3.48%，安全生产、文明施工费为4.25%。

解：(1)带型基础外侧模板 S1=[(4.5×2+0.5×2)×2+(4.8+0.5×2)×2]×0.3=9.48 m2(2) 带型基础内侧模板 S2=[(4.5-0.5×2)×2+（4.8-0.5×2)×2]×0.3×2=8.76 m2带型基础模板工程量 S= S1+ S2=18.24 m2（模板工程量3分）（3）带形基础混凝土外墙 V=1×0.3×（4.5+4.5+4.8）×2=8.28 m3 （混凝土工程量2分）内墙 V=1×0.3×（4.8-1）=1.14 m3 （混凝土工程量2分）合计：9.42 m3预算表取费：1. 直接费 3329.7元2．其中人+机 1021.36元3．企业管理费 1021.36×17%=173.63元4.规费 1021.36×25%=255.34元5.利润 1021.36×10%=102.14元6安全生产、文明施工费 3860.81×4.25%=164.08元7.税金 4024.89×3.48%=140.07元【例】如图所示内外墙毛石基础、砖基础平面图和剖面图,毛石基础每级高度为350mm，试计算砌体基础工程量。

建筑工程预算案例一、工程概况。

老张在老家那块宅基地上打算盖个三层小楼，让一家人住得舒舒服服的。

这小楼呢，整体是个长方形，长12米，宽10米。

二、基础工程预算。

# （一）土方开挖。

1. 计算工程量。

按照常规，基础要挖个1米深，那土方开挖的体积就是长×宽×深，也就是12×10×1 = 120立方米。

2. 确定单价。

找了村里的施工队，他们说土方开挖一立方米算60元。

3. 费用计算。

那土方开挖这一项的费用就是120×60 = 7200元。

# （二）基础混凝土浇筑。

1. 计算工程量。

基础的混凝土浇筑呢，老张和施工队商量着做个条形基础，宽0.8米，高0.5米，围绕着小楼的周边。

那基础的周长就是(12 + 10)×2=44米。

基础混凝土的体积就是44×0.8×0.5 = 17.6立方米。

2. 确定单价。

混凝土浇筑一立方米算400元（包括混凝土材料和人工）。

3. 费用计算。

基础混凝土浇筑的费用就是17.6×400 = 7040元。

三、主体结构工程预算。

# （一）砖砌体工程。

1. 计算工程量。

每层楼的墙高3米，一层的外墙长度是(12 + 10)×2 = 44米，墙厚0.24米。

那一层外墙的体积就是44×3×0.24 = 31.68立方米。

每层还有内墙，假设内墙把每层分成4个房间，内墙总长度是10×3 = 30米（横向内墙）加上8×2 = 16米（纵向内墙），一共46米。

内墙体积就是46×3×0.24 = 33.12立方米。

三层楼的砖砌体总体积就是(31.68+33.12)×3 = 194.4立方米。

2. 确定单价。

砖砌体一立方米算300元（砖和人工费用）。

3. 费用计算。

砖砌体工程的费用就是194.4×300 = 58320元。

# （二）混凝土框架柱工程。

屋面工程1.某四坡屋面水平图，设计屋面坡度=0.5（即0 = 26。

34，坡度比例=1 /4）。

应用屋面坡2 2 2屋面斜面积=(40.0 + 10.5 X2)(15.0 + 0.5 X 2) X 1.118m =41 X 16X 1.118m =733.41m(2) 查表10-1 , D=1.5，四坡屋面斜脊长度 =AD=8X 1.5m=12m (3) 全部屋脊长度=[12 X 2X 2+ (41-8 X 2)m=(48 + 25)m=73m (4) 两坡沿山墙泛水长度 =2AC=2X 8X 1.118m=17.89m( 一端) 带天窗瓦屋而示意图【解】工程量=(45 + 0.4) X (20 + 0.4)3. 某工厂车间，屋面为钢檩上铺石棉瓦，如图所示，计算瓦屋面工程量。

工程量计算(水平投影)：x 1.118m 2=1035.45m 2度系数计算以下数值：（1）屋面斜面积；（2）四坡屋面斜脊长度；（3）全部屋脊长度；（4）两坡【解】 ⑴ 查表10-1 , C=1.118450002.如图所示，求带天窗的瓦屋面工程量。

200【解】根据定额工程量计算规则第一条、第四条规定及表10-1:F={[(40 + 0.18 X 2) X (12 + 0.18 X 2) + 20.6 X (0.3+0.3)] X 1.118 + 40.36 X 0.052 2 2X 2}m =[(498.85+12.36) X 1.118+4.04]m =575.57m4. 有一带屋面小气窗的四坡水平瓦屋面，尺寸及坡度如图所示。

计算屋面工程量、屋脊长度和工料用量。

帶崖曲小代葩的阳城水审面【解】(1)屋面工程量：按图示尺寸乘屋面坡度延尺系数，屋面小气窗不扣除，与屋面重叠部分面积不增加。

查得坡度系数，C=1.11802 2 2F w=(30.24 + 0.5 X 2)(13.74 + 0.5 X 2) X 1.1180m =514.81m =5.1481 X 100m(2) 屋脊长度：1) 正屋脊长度：若F=A 则L j1 =(30.24 —13.74)m=16.5m2) 斜脊长度：查得坡度偶延尺系数D=1.50，斜脊4条，1二74 + 0企2L j2= 2 X 1.50 X 4m=44.22m3) 屋脊总长：L j=L j1 + L j2 =(16.5 + 44.22)m=60.72m1374 + 2心L 2= _ X 1.5 X 4m=44.22m4) 屋脊长度：L=(16.5 + 44.22)m=60.72m(3) 工料用量：因屋面坡度较大，考虑檐瓦穿铁丝钉铁钉，按定额规定增加工料，檐长(30.24 + 13.74)X 2= 87.96m，根据定额9-2，该四坡水屋面的工料汇总在表内。

屋面及防水工程工程量计算实例假设一些建筑的屋面面积为1000平方米，施工工艺要求采用两层防水工程，工程量计算步骤如下：Step 1: 确定材料使用量根据设计要求，采用SBS改性沥青防水卷材作为屋面层材料，其标准规格为1m*10m一卷。

由于需要两层防水，因此计算使用量时要考虑两层。

每层防水卷材的使用量计算公式为：材料使用量=屋面面积*相对涂布率/每卷面积假设相对涂布率为1.2（即每层防水卷材需要比实际的屋面面积大20%），每卷面积为10平方米，根据上述公式可得：每层防水卷材的使用量=1000*1.2/10=120卷由于需要两层防水，因此总的防水卷材使用量为：总防水卷材使用量=每层防水卷材使用量*层数=120*2=240卷Step 2: 确定辅助材料使用量除了防水卷材外，屋面防水还需要一些辅助材料，如热熔胶、防水胶带等。

根据设计要求和供应商提供的用量标准，可以计算出辅助材料的使用量。

假设热熔胶的用量为每平方米2kg，防水胶带的用量为每卷50米，根据上述标准可以计算出辅助材料的使用量：热熔胶使用量 = 屋面面积 * 2 = 1000 * 2 = 2000kgStep 3: 确定工时施工工艺要求两层防水，且需要熟练工人进行施工。

根据施工经验，每卷防水卷材的施工时间为4小时。

工时=总防水卷材使用量*卷材施工时间=240*4=960小时综上所述，该屋面及防水工程的工程量计算结果为：防水卷材使用量：总防水卷材使用量=240卷热熔胶使用量：2000kg工时：960小时需要注意的是，屋面及防水工程的工程量计算需考虑施工工艺要求、材料规格、用量标准等多个因素，并结合实际情况进行调整。

以上是一个简单的工程量计算实例，实际工程中可能还涉及到其他的因素和计算步骤。

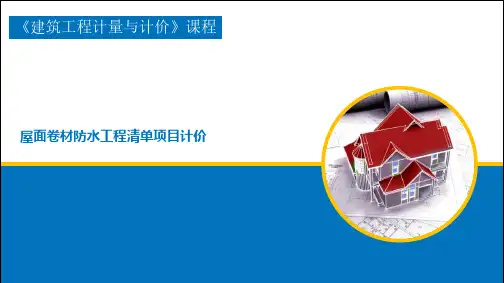

《建筑工程计量与计价》课程屋面卷材防水工程清单项目计价典型案例1案例：某工程平屋面做法为20厚1:3水泥砂浆找平层，上铺4mm厚（热熔法）APP防水卷材（卷材市场价36元/m2），该工程招标文件中屋面卷材防水工程量清单见表所示。

依据《2004陕西省建筑装饰工程消耗量定额》、《2009陕西省建筑装饰市政园林绿化工程价目表建筑装饰册》和《2009陕西省建设工程工程量清单计价费率》以及陕建发(2017)270号文件(关于调整房屋建筑和市政基础设施工程安全文明施工措施费及综合人工单价调整的通知) ，试确定屋面卷材防水工程的综合单价（风险暂不考虑）。

分部分项工程量清单与计价表工程名称：某工程 标段： 第 页 共 页序号项目编码项目名称项目特征计量单位工程量金额（元）综合单价合价1010902001001屋面卷材防水1. 4mm厚（热熔法）APP防水卷材2. 20厚1:3水泥砂浆找平层m2146.40屋面卷材防水，参考定额子目套用： 找平层（ 8-20~8-25 ）卷材防水（9-23~9-36）防水层上保护层（9-63、9-64）HPB3001.确定定额编号4mm厚（热熔法）APP防水卷材——（9-27）20厚1:3水泥砂浆找平层——（8-20）1.确定定额编号定额编号8-20项 目水泥砂浆找平（在砼或硬基层上）名 称单位数量人工综合工日工日8.150材料素水泥浆掺建筑胶一道20厚水泥砂浆1:3水m 3m 3m 30.1002.0200.600机械灰浆搅拌机200L台班0.340工作内容：清理基层、调运砂浆、抹平、压实、刷素水泥浆。

单位：100m 2定额编号9-27项 目改性沥青卷材（热熔法）名 称单位数量人工综合工日工日4.560材料改性沥青卷材氯丁胶乳沥青二甲苯乙酸乙酯液化气聚合物水泥砂浆镀锌铁皮0.55mm m 2kg kg kg kg m 3m 3123.4118.18016.2005.05026.4700.0260.400工作内容：涂刷基层处理剂、铺贴卷材附加层、铺贴改性沥青卷材防水层并收头。

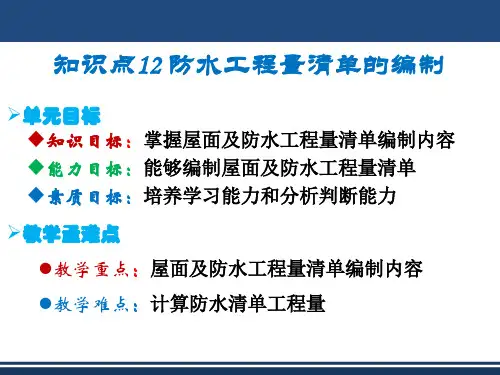

屋面防水工程工程量计算分析：本内容讲解屋面防水工程工程量的计算规则及相关内容，在实际工程中是常用工程项目，工程量计算、项目特征描述、项目编码为重点内容。

学生培养了实践能力、运算能力、编制能力、合作能力；课堂中学生讨论学习。

一．工程量计算规则1.瓦、型材及其他屋面瓦、型材及其他屋面工程量清单项目名称设置、项目特征描述、计量单位及工程量计算规则应按下表规定执行。

瓦、型材及其他屋面（编码：010901）（熟悉、会算）2.屋面防水及其他屋面防水及其他工程量清单项目设置、项目特征描述、计量单位及工程量计算规则应按下表的规定执行。

屋面防水及其他（编码：010902）（熟悉、会算）3.墙面防水、防潮墙面防水、防潮工程量清单项目设置、项目特征描述、计量单位及工程量计算规则应按下表的规定执行。

墙面防水、防潮（编码：010903）（熟悉、会算）4.楼（地）面防水、防潮楼（地）面防水、防潮工程量清单项目设置、项目特征描述、计量单位及工程量计算规则应按下表的规定执行.楼（地）面防水、防潮（编码：010904）（了解）二、屋面及防水工程清单工程量计算实例（必须会算）实例：某工程如下图4-1屋面平面图；所示，根据图示尺寸及工程做法，试编制屋面防水层、找平层招标工4-2剖面图程量清单。

图4-1 屋面平面图图4-2 剖面图根据施工图清单工程量的计算过程如下，将结果填入分部分项工程清单与计价表中表5-5。

SBS防水S=（30-0.24×2）×（12-0.24×2）+（6-0.24×2）×1.5+（30-0.24×2+12-0.24×2+1.5）×2×0.25=369.62m2找平层 S=（30-0.24×2）×（12-0.24×2）+（6-0.24×2）×1.5+（30-0.24×2+12-0.24×2+1.5）×2×0.25=369.62m2分部分项工程和单价措施项目清单与计价表。

屋面工程1.某四坡屋面水平图，设计屋面坡度＝0.5(即θ＝26。

34’，坡度比例＝1／4)。

应用屋面坡度系数计算以下数值：(1)屋面斜面积；(2)四坡屋面斜脊长度；(3)全部屋脊长度；(4)两坡沿山墙泛水长度。

【解】(1)查表10-1，C=1.118屋面斜面积=(40.0＋10.5×2)(15.0＋0.5×2)×1.118m2=41×16×1.118m2=733.41m2(2)查表10-1，D=1.5，四坡屋面斜脊长度=AD=8×1.5m=12m(3)全部屋脊长度=[12×2×2＋(41-8×2)m=(48＋25)m=73m(4)两坡沿山墙泛水长度=2AC=2×8×1.118m=17.89m(一端)2.如图所示，求带天窗的瓦屋面工程量。

【解】工程量=(45＋0.4)×(20＋0.4)×1.118m2=1035.45m23.某工厂车间，屋面为钢檩上铺石棉瓦，如图所示，计算瓦屋面工程量。

【解】根据定额工程量计算规则第一条、第四条规定及表10-1：工程量计算(水平投影)：F={[(40＋0.18×2)×(12＋0.18×2)＋20.6×(0.3+0.3)]×1.118＋40.36×0.05 ×2}m2=[(498.85+12.36)×1.118+4.04]m2=575.57m24.有一带屋面小气窗的四坡水平瓦屋面，尺寸及坡度如图所示。

计算屋面工程量、屋脊长度和工料用量。

【解】(1)屋面工程量：按图示尺寸乘屋面坡度延尺系数，屋面小气窗不扣除，与屋面重叠部分面积不增加。

查得坡度系数，C=1.1180F w=(30.24＋0.5×2)(13.74＋0.5×2)×1.1180m2=514.81m2=5.1481×100m2(2)屋脊长度：1)正屋脊长度：若F=A，则L j1=(30.24—13.74)m=16.5m2)斜脊长度：查得坡度偶延尺系数D=1.50，斜脊4条，L j2=×1.50×4m=44.22m3)屋脊总长：L j=L j1＋L j2=(16.5＋44.22)m=60.72mL2=×1.5×4m=44.22m4)屋脊长度：L=(16.5＋44.22)m=60.72m(3)工料用量：因屋面坡度较大，考虑檐瓦穿铁丝钉铁钉，按定额规定增加工料，檐长(30.24＋13.74)×2＝87.96m，根据定额9-2，该四坡水屋面的工料汇总在表内。

护（防、排水，隔热保温，防辐射）、造型、采光。

[讲义编号NODE95104600060100000101：针对本讲义提问 2.坡屋顶[讲义编号NODE95104600060100000102：针对本讲义提问[讲义编号NODE95104600060100000103：针对本讲义提问 三、项目划分[讲义编号NODE95104600060100000104：针对本讲义提问焙烧而成的瓦片。

[讲义编号NODE95104600060100000105：针对本讲义提问 2.延尺系数[讲义编号NODE95104600060100000106：针对本讲义提问[讲义编号NODE95104600060100000107：针对本讲义提问 [讲义编号NODE95104600060100000108：针对本讲义提问）[讲义编号NODE95104600060100000109：针对本讲义提问[讲义编号NODE95104600060100000110：针对本讲义提问 如加强型PVC膜布做成的屋面。

[讲义编号NODE95104600060100000111：针对本讲义提问[讲义编号NODE95104600060100000112：针对本讲义提问 屋面防水搭接及附加层用量不另行计算，在综合单价中考虑。

[讲义编号NODE95104600060100000113：针对本讲义提问 有防水砂浆抹面和现浇配筋细石混凝土面层两种。

目前，通常采用后一种。

[讲义编号NODE95104600060100000114：针对本讲义提问[讲义编号NODE95104600060100000115：针对本讲义提问[讲义编号NODE95104600060100000116：针对本讲义提问 [讲义编号NODE95104600060100000117：针对本讲义提问 [讲义编号NODE95104600060100000118：针对本讲义提问。
